不锈钢 热处理工艺
2205双相不锈钢热处理工艺

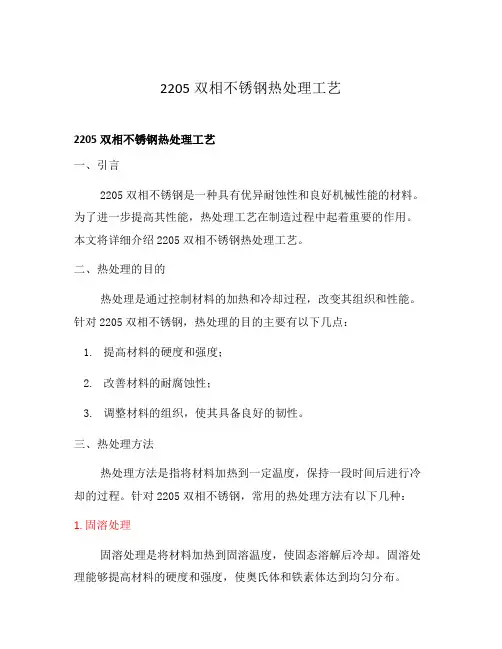

2205双相不锈钢热处理工艺2205双相不锈钢热处理工艺一、引言2205双相不锈钢是一种具有优异耐蚀性和良好机械性能的材料。
为了进一步提高其性能，热处理工艺在制造过程中起着重要的作用。
本文将详细介绍2205双相不锈钢热处理工艺。
二、热处理的目的热处理是通过控制材料的加热和冷却过程，改变其组织和性能。
针对2205双相不锈钢，热处理的目的主要有以下几点：1.提高材料的硬度和强度；2.改善材料的耐腐蚀性；3.调整材料的组织，使其具备良好的韧性。
三、热处理方法热处理方法是指将材料加热到一定温度，保持一段时间后进行冷却的过程。
针对2205双相不锈钢，常用的热处理方法有以下几种：1. 固溶处理固溶处理是将材料加热到固溶温度，使固态溶解后冷却。
固溶处理能够提高材料的硬度和强度，使奥氏体和铁素体达到均匀分布。
2. 淬火处理淬火处理是将加热到固溶温度的材料迅速冷却。
淬火处理能够提高材料的硬度和强度，但会降低材料的韧性。
3. 固溶处理 + 冷镇淬火固溶处理后，通过冷镇淬火来增加材料的硬度和强度，并保持一定的韧性。
四、热处理参数的选择热处理参数的选择对于2205双相不锈钢的性能影响重大。
以下是一些常用的热处理参数选择建议：1.加热温度：一般选择在摄氏度之间，以保证奥氏体和铁素体达到均匀分布。
2.保温时间：取决于材料的厚度和要求的组织性能，一般在30分钟至2小时之间。
3.冷却速率：冷却速率越快，材料的硬度和强度越高，但韧性会降低。
冷却介质选择时，要考虑到工艺要求和材料的成本。
五、热处理后的性能与应用经过适当的热处理后，2205双相不锈钢具备较高的硬度、强度和耐腐蚀性，适用于各种要求高强度和耐腐蚀性的场合。
例如在化工、海洋工程和石油钻采业等领域得到广泛应用。
六、结论热处理工艺对于提高2205双相不锈钢的性能至关重要。
固溶处理、淬火处理以及固溶处理加冷镇淬火等方法，能够显著提高材料的硬度、强度和耐腐蚀性。
在选择热处理参数时，需要考虑到材料的要求和工艺的可行性。
不锈钢的固溶热处理工艺
304不锈钢的固溶处理热处理工艺摘要研究了不同热处理工艺对304奥氏体不锈钢组织和性能的影响。
304奥氏体不锈钢试块进行1050℃保温30min固溶处理，分别在水中和在空气中冷却。
结果发现得出组织均为单相奥氏体，水中冷却不锈钢硬度更高，说明水冷后获得更大的内应力。
原材料进行650℃保温60min 敏化处理和800℃保温60min敏化处理，对比得出在800℃保温60min时更容易发生晶间腐蚀。
因此，304不锈钢热处理时应避免在敏化温度区间内较高温度停留较长的时间。
奥氏体不锈钢是指在常温下具有奥氏体组织的不锈钢。
钢中含Cr约18%、含Ni8%—10%、C 约0．1%时，具有稳定的奥氏体组织。
奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化。
如加入S，Ca，Se，等元素，则具有良好的易切削性。
此类钢除耐氧化性、酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸等的腐蚀。
此类钢中的含碳量若低于0．03%或含Ti、N，就可显著提高其耐晶间腐蚀性能。
由于奥氏体不锈钢具有全面的和良好的综合性能，在各行各业中获得了广泛的应用［1—5］。
304奥氏体不锈钢作为一种用途广泛的钢，具有良好的腐蚀性、耐热性、低温强度和机械性能；冲压、弯曲等热加工性好，无热处理硬化现象，无磁性。
用于家庭用品（餐具、橱柜、锅炉、热水器），汽车配件，医疗器具，建材，化学，食品工业，船舶部件。
根据不同的要求，其常用的热处理工艺主要有：固溶处理、稳定化处理和去应力处理等［6，7］，由其应用的广泛性，其热处理工艺的研究对生产有很好的指导意义。
1实验方法实验原材料为304奥氏体不锈钢（国内牌号为0Cr18Ni9）化学成分为碳≤0．08%，硅≤1．00%，锰≤2．00%，磷≤0．045%，硫0．03%，镍8．0%—10．5%，铬18%—20%。
原材料通过热轧而成，切割成直径20mm，高20mm的圆柱体试样。
410不锈钢热处理后的防腐效果
410不锈钢是一种优质的不锈钢材料，它具有良好的耐腐蚀性能和热处理性能。
在热处理过程中，不锈钢410经过适当的加热、保温和冷却过程，可以提高其硬度、强度和耐磨性，同时也能增强其防腐性能。
本文将重点探讨410不锈钢热处理后的防腐效果，以期为相关行业提供参考和指导。
一、410不锈钢的热处理工艺1. 加热热处理工艺的第一步是加热。
通常情况下，410不锈钢会在中温至高温条件下进行加热，以达到材料的相变和组织结构的改变。
在加热过程中，需要严格控制加热温度，避免出现过高或过低的情况，以免影响410不锈钢后续的性能表现。
2. 保温加热后的410不锈钢需要进行一定时间的保温处理，以确保热量充分渗透到材料内部，使其达到均匀的温度分布。
在保温过程中，要根据具体材料的性质和要求来确定保温时间，以保证热处理效果的稳定和可靠。
3. 冷却最后一步是冷却处理。
冷却的速度和方式对于410不锈钢的硬度和耐腐蚀性能有着重要的影响。
合理的冷却过程能够使得410不锈钢的晶粒变细，组织结构得到优化，从而提高材料的综合性能。
二、410不锈钢热处理后的防腐效果1. 表面硬度提高经过热处理后的410不锈钢，其表面硬度得到明显提高。
硬度的提高不仅使得材料能够更好地抵抗外部冲击和磨损，还能够有效提高其抗腐蚀能力。
因为410不锈钢的表面硬度提高后，其表面更加光滑坚固，能够更好地抵御外部腐蚀介质的侵蚀，延长其使用寿命。
2. 抗拉强度增加热处理后的410不锈钢的抗拉强度也得到了显著的提高。
这意味着410不锈钢在使用过程中更加耐用和可靠，能够承受更大的外部拉伸力，并且不易发生变形和断裂。
在一些对强度要求较高的工业领域，热处理后的410不锈钢得到了广泛的应用。
3. 耐腐蚀能力提升热处理后的410不锈钢的晶粒得到了细化，晶界清晰，晶粒尺寸均匀。
这使得其内部应力得到了释放和均衡，耐腐蚀能力得到了显著提升。
通过实验数据可以看出，热处理后的410不锈钢对于一些强腐蚀介质的抵抗能力有了显著的提升，延长了材料的使用寿命，降低了相关的维护成本。
06cr25ni20热处理方法
热处理是一种通过控制材料的加热和冷却过程来改变材料的结构和性能的工艺。
在金属材料的加工过程中，热处理是非常重要的一步，可以显著提高材料的强度、硬度、耐腐蚀性和耐磨损性。
06Cr25Ni20是一种优质的不锈钢材料，下面将介绍06Cr25Ni20不锈钢的热处理方法。
1. 热处理工艺参数的选择在进行06Cr25Ni20不锈钢的热处理时，首先要选择合适的工艺参数。
这包括加热温度、保温时间和冷却方式等。
一般来说，加热温度应该控制在800~1100摄氏度之间，以免出现过高的温度导致组织的过度溶解。
保温时间一般为1~3小时，冷却方式可以选择空冷或水冷。
2. 固溶处理固溶处理是不锈钢材料常见的热处理工艺之一。
对06Cr25Ni20不锈钢来说，固溶处理的温度通常控制在1050~1150摄氏度之间，使其处于固溶状态，然后保温一段时间，以充分溶解合金元素。
固溶处理能够提高不锈钢的塑性和韧性，同时降低硬度和强度。
3. 冷处理固溶处理完成后，需要进行冷处理来恢复06Cr25Ni20不锈钢的强度和硬度。
冷处理温度一般在-95~-75摄氏度之间，通过冷处理可以使不锈钢材料的碳化物分布均匀，提高其机械性能和耐腐蚀性。
4. 热处理工艺控制在进行06Cr25Ni20不锈钢的热处理过程中，需要严格控制工艺参数，包括加热速度、保温时间和冷却速度等。
加热速度不能过快，以免造成热应力过大，热处理效果不佳。
保温时间要充分，以确保合金元素的充分固溶。
冷却速度也要适当，以避免产生过大的残余应力和变形。
5. 热处理效果的检测热处理完成后，需要对06Cr25Ni20不锈钢的性能进行检测，包括硬度、抗拉强度和冲击韧性等。
通过这些性能指标的检测，可以评估热处理效果是否达到预期要求，为后续的加工和使用提供参考依据。
热处理是06Cr25Ni20不锈钢加工过程中非常重要的一步，通过合理的热处理工艺，可以改善材料的结构和性能，提高其使用寿命和可靠性。
在实际生产中，需要充分重视06Cr25Ni20不锈钢的热处理工艺，严格控制每一个环节，确保产品质量满足要求。
440c不锈钢热处理工艺

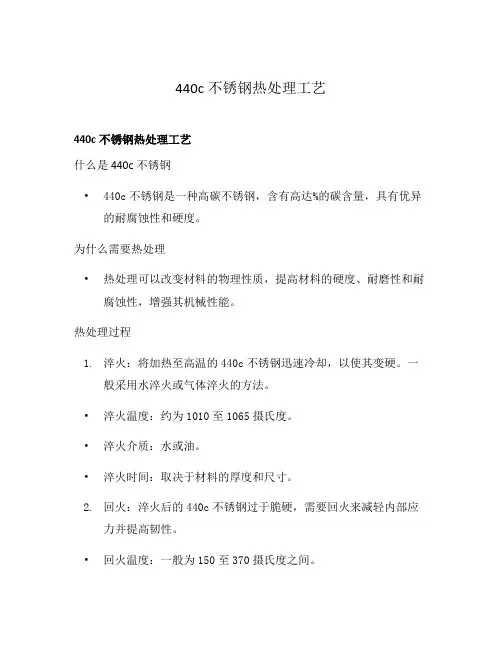

440c不锈钢热处理工艺440c不锈钢热处理工艺什么是440c不锈钢•440c不锈钢是一种高碳不锈钢，含有高达%的碳含量，具有优异的耐腐蚀性和硬度。
为什么需要热处理•热处理可以改变材料的物理性质，提高材料的硬度、耐磨性和耐腐蚀性，增强其机械性能。
热处理过程1.淬火：将加热至高温的440c不锈钢迅速冷却，以使其变硬。
一般采用水淬火或气体淬火的方法。
•淬火温度：约为1010至1065摄氏度。
•淬火介质：水或油。
•淬火时间：取决于材料的厚度和尺寸。
2.回火：淬火后的440c不锈钢过于脆硬，需要回火来减轻内部应力并提高韧性。
•回火温度：一般为150至370摄氏度之间。
•回火时间：取决于材料的硬度和所需的性能。
3.再淬火和再回火：对于特殊要求的应用，可能需要进行多次淬火和回火，以获得更高的硬度和更好的性能。
热处理后的性能•440c不锈钢经过适当的热处理后，具有以下优点：1.高硬度：提高耐磨性和切割性能。
2.良好的耐腐蚀性：适用于恶劣环境下的使用。
3.较高的抗拉强度：增加了材料的承载能力。
结论•热处理是使440c不锈钢具备出色性能的关键步骤。
淬火和回火过程可以有效地改善材料的硬度、耐磨性和耐腐蚀性。
通过正确控制热处理参数，可以获得满足特定要求的优质440c不锈钢材料。
热处理注意事项•在进行440c不锈钢热处理过程中，需要注意以下事项：1.温度控制：确保淬火和回火温度的准确性，以避免材料的过硬或过软。
2.淬火介质选择：水淬火可以获得更高的硬度，但可能导致材料产生裂纹。
油淬火可以减少裂纹的风险，但硬度可能较低。
3.冷却速率控制：控制材料的冷却速率，以避免产生内部应力和裂纹。
4.回火温度选择：根据要求的硬度和韧性，选择适当的回火温度。
5.回火时间控制：根据材料的硬度和所需性能，合理控制回火时间。
应用领域•440c不锈钢经过热处理后，可用于各种应用领域，包括但不限于：1.刀具制造：440c不锈钢材料的高硬度和耐磨性使其成为制造刀具的理想选择。
不锈钢热处理
第三节不锈钢机组连续热处理炉一、不锈钢带的热处理工艺在大气中能抵抗腐蚀的钢称为不锈钢。
不锈钢按其金相组织结构可以分成三大类，即奥氏体不锈钢，铁素体不锈钢及马氏体不锈钢。
1.奥氏体不锈钢的热处理工艺奥氏体不锈钢是一种铬镍合金钢，其主要合金元素的含量，镍大于6%，铬16~26%，为了使钢获得特殊性能某些加有钼、钛、铌等其它元素。
这类钢的热处理工艺是退火处理，其目的一方面使加工以后的金属组织再结晶，以使其充分软化，便于再加工，另一方面是将碳化物固熔在奥氏体组织中，以增强抗腐蚀性。
奥氏体不锈钢的退火温度范围一般为1000~11500C，然后在此温度急速冷却，依靠快冷，能把碳呈固熔状态的奥氏体保持到常温（若冷却速度慢，则析出碳化物）。
冷却方式视带钢材质及厚度而异，可以水冷、喷雾冷却、保护气体喷吹冷却及空冷等。
2.铁素体不锈钢的热处理工艺铁素体不锈钢是以铬元素为主（含铬占11~28%）的合金钢，大都是低碳的，镍含量很少。
这类钢的热处理也只是进行退火，其目的是消除应力，软化，增加延展性。
这类钢的退火温度范围为650~8500C，在空气、水或保护气体中冷却。
对于高铬钢要注意在400~5000C范围内徐冷时会产生脆化，因此应该尽量避免在这一范围中停留。
3.马氏体不锈钢的热处理工艺此类不锈钢亦以铬为主要合金元素（含铬10~18%），碳在0.08~1.2%范围内，大多数不含镍，个别含少量镍（2. 5%）。
马氏体不锈钢的热处理一般有下列几种工艺：退火——热轧以后由于冷却较快而发生硬化，为了软化处理，增加延展性，需要进行退火。
退火温度为850~9200C，炉冷到6000C，然后空冷的称为完全退火，一般在罩式炉中进行。
退火温度为620~7800C，然后空冷的称为过程退火，一般在连续式炉内进行。
淬火——马氏体不锈钢经过高温急冷可以得到很高的硬度，其淬火温度为925~10650C，油淬或空冷。
为了消除淬火以后的内部应力，一般还需要进行消除应力退火和回火。
不锈钢热处理工艺完整版
不锈钢热处理工艺 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
不锈钢304 3/4 1/2H去应力退火工艺去应力退火
去应力退火是为了消除由于塑性形变加工、焊接等而造成的以及铸件内存在的残余应力而进行的退火工艺。
锻造、铸造、焊接以及切削加工后的工件内部存在内应力，如不及时消除，将使工件在加工和使用过程中发生变形，影响工件精度。
采用去应力退火消除加工过程中
产生的内应力十分重要。
去应力退火的加热温度低于相变温度A1，因此，在整个热处理过程中不发生组织转变。
内应力主要是通过工件在保温和缓冷过程中消除的。
为了使工件内应力消除
得更彻底，在加热时应控制加热温度。
一般是低温进炉，然后以100℃/h左右得加热速度加热到规定温度。
焊接件得加热温度应略高于600℃。
保温时间视情
况而定，通常为2～4h。
铸件去应力退火的保温时间取上限，冷却速度控制在（20～50）℃/h，冷至300℃以下才能出炉空冷。
TP347厚壁不锈钢管道热处理及裂纹预防措施
TP347厚壁不锈钢管道热处理及裂纹预防措施热处理是一种重要的对不锈钢管道进行加工和提高性能的方法。
本文将介绍TP347厚壁不锈钢管道热处理的基本原理和常用工艺，并提出一些常见的裂纹预防措施。
一、热处理原理及常用工艺热处理是通过对不锈钢管道进行加热和冷却，改变晶体结构和机械性能的工艺。
不锈钢管道的热处理工艺一般有退火、固溶处理、沉淀硬化和奥氏体化等几种常用方法。
1. 退火退火是不锈钢管道热处理中最常用的方法之一，在800-900℃下对不锈钢管道进行加热，然后缓慢冷却。
此工艺可以消除应力和晶粒细化，提高不锈钢管道的塑性和韧性。
2. 固溶处理固溶处理是将不锈钢管道加热到固溶温度，然后快速冷却。
这种方法可以将不锈钢中的晶间化合物和碳化物溶解，提高不锈钢的强度和硬度。
3. 沉淀硬化沉淀硬化是将固溶处理后的不锈钢加热到一个较低的温度，使溶解的碳化物重新析出，并与基体结合，增加不锈钢的硬度和强度。
4. 奥氏体化奥氏体化是将非奥氏体不锈钢加热到一个较高的温度，使其转变为奥氏体。
此方法适用于某些特殊的不锈钢材料，可以提高其强度和耐腐蚀性能。
二、裂纹预防措施热处理过程中容易出现裂纹问题，特别是对于厚壁不锈钢管道来说。
以下是一些常见的裂纹预防措施。
1. 控制加热速率和温度加热速率和温度的控制非常重要，加热速率过快会导致不锈钢管道温度不均匀，产生应力和裂纹。
加热温度过高也容易引起晶界腐蚀和裂纹。
要严格按照热处理工艺要求进行加热，控制好加热速率和温度。
2. 选择合适的降温速度降温速度也是影响不锈钢管道裂纹的重要因素。
过快的冷却速度会导致组织不均匀，产生内应力和裂纹。
应选择合适的冷却介质和降温速度，以保证不锈钢管道的均匀性和稳定性。
3. 控制加热和冷却时间加热和冷却时间的过长或过短都会增加不锈钢管道的应力和裂纹的风险。
要根据不同的材料和工艺要求，合理控制加热和冷却的时间。
4. 适当的喷水冷却在热处理过程中，喷水冷却可以有效地快速冷却不锈钢管道，减少晶粒长大和晶界腐蚀的风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢304 3/4 1/2H去应力退火工艺去应力退火
去应力退火是为了消除由于塑性形变加工、焊接等而造成的以及铸件内存在的残余应力而进行的退火工艺。
锻造、铸造、焊接以及切削加工后的工件内部存在内应力，如不及时消除，将使工件在加工和使用过程中发生变形，影响工件精度。
采用去应力退火消除加工过程中
产生的内应力十分重要。
去应力退火的加热温度低于相变温度A1，因此，在整个热处理过程中不发生组织转变。
内应力主要是通过工件在保温和缓冷过程中消除的。
为了使工件内应力消除
得更彻底，在加热时应控制加热温度。
一般是低温进炉，然后以100℃/h左右得加热速度加热到规定温度。
焊接件得加热温度应略高于600℃。
保温时间视情
况而定，通常为2～4h。
铸件去应力退火的保温时间取上限，冷却速度控制在（20～50）℃/h，冷至300℃以下才能出炉空冷。
