移动篮球架的安装施工方法
一、安装施工要点
1、安装时应小心谨慎，以免伤人。
2、箱体兰架安装顺序，箱体、立柱、探臂、后拉杆、篮板、篮筐、上拉杆、下拉杆、加配
重。
3、钢化玻璃篮板安装时五个连接点一定要在一个平面上，五点受力要均匀; 探臂、兰板、兰圈要成一线。
探臂、兰圈严禁与玻璃兰板相接触。
4、复合玻璃钢篮板安装后要用玻璃胶将连接点封住，以免进雨水损坏兰板。
二、安装数据要点
1、臂长1.80m 地埋独臂式篮球架，两个篮球架柱子之间的距离是29.20m 。
2、篮球板垂直向下延长线离底线内沿 1.20m 。
3、底线内沿向外40cm 处向外打坑;坑深75cm ，长70cm* 宽70cm 。
4、篮球架柱子离底线内沿60cm 。
5、篮圈上沿离地 3.05m 。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
篮球架安装施工方法
篮球架安装施工方法
篮球架安装的步骤和要点
安装篮球架时需要注意以下几点：
1.施工时应小心谨慎，以免造成伤害。
2.安装顺序应为箱体、立柱、探臂、后拉杆、篮板、篮筐、上拉杆、下拉杆，最后加配重。
3.钢化玻璃篮板安装时，五个连接点必须在同一平面上，
五点受力要均匀。
探臂、兰板、兰圈应成一条直线。
探臂、兰圈严禁与玻璃兰板相接触。
4.复合玻璃钢篮板安装后，应使用玻璃胶将连接点封住，
以防雨水进入损坏篮板。
此外，安装篮球架时还需要注意以下数据要点：
1.臂长为1.80米的地埋独臂式篮球架，两个篮球架柱子之间的距离为29.20米。
2.篮球板垂直向下延长线距离底线内沿1.20米。
3.底线内沿向外40厘米处需要打坑，坑深75厘米，长70厘米，宽70厘米。
4.篮球架柱子距离底线内沿60厘米。
3D one建模课程之《篮球架》
第四课篮球架学习目标：1.继续学习“草图绘制”技巧。
2.继续学习利用矩形、几何体等作为参考体来绘制图形的方法。
3.学习通过“绘制草图”+“拉伸”命令来完成多层面几何体体的绘制。
4.通过制作篮球架，了解篮球架的尺寸。
一、观察篮球架观察篮球架的特点，制作一个篮球架。
二、制作篮球架（注：这里制作的篮球架是标准大的篮球架，按照1:100比例制作的）1.绘制篮球架：鼠标选取“草图绘制”命令里面的“矩形”命令，以表格中心为起点，绘制长20、宽3矩形，如图5-1，确定完成。
沿着矩形右上方绘制长23，宽-1.2的矩形，如图5-2，确定完成。
图5-1 图5-2沿着矩形右侧绘制长28.5，宽18的矩形，如图5-3，确定完成。
沿着矩形右上角绘制长10.5，宽-1的矩形，如图5-4，确定完成。
图5-3 图5-4沿着矩形右上角绘制长-9，宽1.2的矩形，如图5-5，确定完成。
如图5-6位置绘制两条长18的平行线，然后把平行线的端点线连接。
图5-5 图5-6鼠标选取“特殊造型”命令里面的“拉伸”命令，出现对话框，拉伸类型：选择对称，依次对草图进行拉伸，拉伸长度分别为5、0.6、0.6、0.6、9、0.75，确定完成，如图5-7。
然后对参考矩形进行侧面拉伸，拉伸高度为2，如图5-8，确定完成。
图5-7 图5-82.绘制篮筐：鼠标选取“草图绘制”命令里面的“矩形”命令，鼠标移动到刚拉伸的长方体上面单击出现参考网格，沿着长方体上面绘制，长 2.5，宽-1.5的矩形草图，如图5-9。
然后对矩形草图进行一边拉伸，拉伸高度为 1.5，如图5-10，确定完成。
图5-9 图5-10鼠标选取“基本实体”命令里面的“圆环体”命令，鼠标移动到刚绘制的长方体上面单击出现参考网格，绘制直径4.6，环直径0.2的圆环，如图5-11。
鼠标选取“基本编辑”命令里面的“移动”命令，出现对话框，选择动态移动，向红色箭头方向移动5.5，向绿色箭头方向移动-0.2，如图5-12，确定完成。
最新 关于移动式简易篮球放置架的设计-精品
关于移动式简易篮球放置架的设计张仕骏洛阳市第19 中学，河南洛阳471001摘要篮球是中小学生非常喜爱的一项体育活动，在学校里大量的篮球堆放在普通的球框内，课堂教学和课外活动时要靠学生多人抬取，给体育活动带来很多不便，为了保证课堂教学以及课外体育活动的有效性，要有一种设计科学、合理、整齐、美观的器械来代替传统的球框，使学生能够方便、快捷、灵活的取、放，加强篮球的维护和管理，提高锻炼效果，保证锻炼时间。
关键词篮球放置架设计中图分类号：G623.8 文献标识码：A 文章编号：1002-7661（2017）04-0058-02篮球是学生非常喜爱的一项体育活动。
在学校里，每当上篮球课、和进行课外活动的时候，大量的篮球堆放在传统的球框内，使用时需要学生多人抬取，给体育教学和课外体育活动带来很多不便，以致影响了课堂教学和课外体育活动效果，为了保证课堂教学以及课外体育活动的有效性，非常需要设计一种科学、合理、整齐、美观的器械来代替传统的球框，而移动式简易篮球放置架就是这样一种篮球放置器械。
为解决以上所阐述的问题，克服现有技术的不足，一种移动式简易篮球架放置器械，使学生能够方便、快捷、灵活的取、放，加强篮球的维护和管理，提高锻炼效果，保证锻炼时间。
为实现上述目的，采用如下技术方案：金属型移动式篮球放置架具体有：梯形支架、不锈钢管、三角铁、转动滑轮等四个部分组成，这种新型器械能够进行大范围移动，同时学生取、放篮球更为便捷，有利于体育教学和课外体育活动的顺利进行，充分发挥器械的利用价值功能，最大限度的提高体育教学、课外活动的效果。
由于采用如上所述的技术方案，具有如下优越性：金属型简易移动式篮球放置架装置，是根据密集架的设计原理，把转动滑轮与其有机的结合，取长补短，达到轻松移动、灵活使用的目的，同时使体育器械管理、使用、维护更加科学，从而方便体育教学和体育课外活动，提高器械的锻炼价值和使用价值。
金属型简易移动式篮球放置架具体价值体现在：一、整齐美观：金属型简易移动式篮球放置架装置能把原本堆积在一起的篮球进行整齐、有序的摆放，使篮球的放置更加整齐、美观，给人以美的享受。
篮球架安装
将篮球架箱体放置在距球场端线外边1米的球场中心线上，再进行其他的操作。
在安装的时候一定要注意，为了避免危险发生，作业半径内不可以让老人、小孩靠近。
一般的篮球架的安装顺序都是这样的，首先是立柱和伸臂、后拉杆然后在上篮板-篮筐-上拉杆-下拉杆、加配重。
（3）篮球架立柱的安装。
将立柱放置箱体上，用4根M16×40的六角螺栓、弹簧垫、加大平垫将立柱装配下端与箱体连接，拧上螺丝，水平打好后再拧紧。
（4）横臂的安装。
将箱体后面向上抬起约1米左右，箱体上的立柱和箱体前倾一定角度，把伸臂放在立柱的上端对准螺孔，用平垫、螺栓固定，上螺丝拧紧，后拉杆（方管制大三角架）与探臂用螺丝连接锁紧。
（5）篮球板安装。
两人同时将篮球板抬起，一人上圈。
当螺丝穿过篮圈铁板孔与探臂孔后，应立即把螺母拧上。
上拉杆（长杆），下拉杆（短杆）与探臂用螺丝连接拧紧横臂连接，打好篮球板垂直水平，旋转拉杆并与篮球板连接，最后锁紧螺。
（6）调试篮板下沿平行度拧松篮圈组合与伸臂的连接螺栓，将篮板调平，同时将篮圈调平，将其拧紧，然后调节后拉杆的调节螺栓直至篮圈的上沿与地平面的垂直高度为3050mm。
篮板垂直度篮板与场地平面垂直度的调整：松开上撑竿杆与篮板耳子的连接螺栓，调节上拉杆上端的篮板调整螺栓，直至篮板平面与场地垂直，然后拧紧螺栓。
篮板调试校正后，在次拧紧各部位的螺丝，篮球架安装完成。
（7）箱体配重。
篮球架安装完成后，将箱体放回地面，调整好距离位置，打开箱体后屉，把配重用的材料放入箱体后屉夯实即可。
配重用的材料为沙子水泥石子加水搅拌均匀。
三、使用注意事项a)箱式篮球架必须在单只箱体内加配重不小于400㎏。
b)禁止吊篮、攀爬架体及悬挂额外重物。
c)定期检查篮球架各部位连接的牢固性，发现松脱应立即拧紧或更换新件。
定州市利生体育用品有限公司。

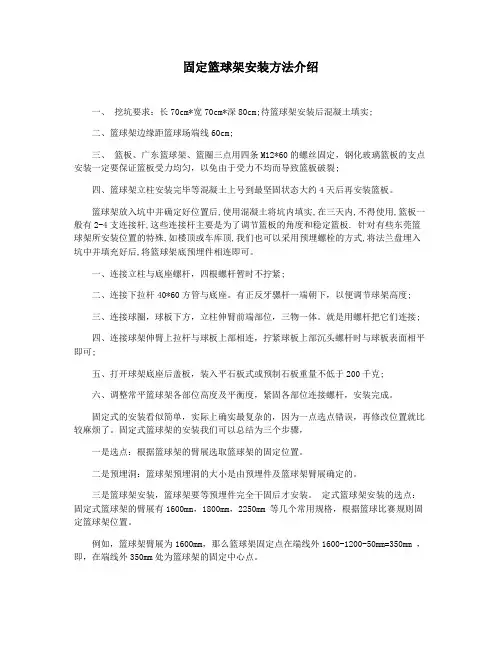

固定篮球架安装方法介绍
固定篮球架安装方法介绍一、挖坑要求：长70cm*宽70cm*深80cm;待篮球架安装后混凝土填实;二、篮球架边缘距篮球场端线60cm;三、篮板、广东篮球架、篮圈三点用四条M12*60的螺丝固定，钢化玻璃篮板的支点安装一定要保证篮板受力均匀，以免由于受力不均而导致篮板破裂;四、篮球架立柱安装完毕等混凝土上号到最坚固状态大约4天后再安装篮板。
篮球架放入坑中并确定好位置后,使用混凝土将坑内填实,在三天内,不得使用,篮板一般有2-4支连接杆,这些连接杆主要是为了调节篮板的角度和稳定篮板. 针对有些东莞篮球架所安装位置的特殊,如楼顶或车库顶,我们也可以采用预埋螺栓的方式,将法兰盘埋入坑中并填充好后,将篮球架底预埋件相连即可。
一、连接立柱与底座螺杆，四根螺杆暂时不拧紧;二、连接下拉杆40*60方管与底座。
有正反牙骡杆一端朝下，以便调节球架高度;三、连接球圈，球板下方，立柱伸臂前端部位，三物一体。
就是用螺杆把它们连接;四、连接球架伸臂上拉杆与球板上部相连，拧紧球板上部沉头螺杆时与球板表面相平即可;五、打开球架底座后盖板，装入平石板式或预制石板重量不低于200千克;六、调整常平篮球架各部位高度及平衡度，紧固各部位连接螺杆，安装完成。
固定式的安装看似简单，实际上确实最复杂的，因为一点选点错误，再修改位置就比较麻烦了。
固定式篮球架的安装我们可以总结为三个步骤，一是选点：根据篮球架的臂展选取篮球架的固定位置。
二是预埋洞：篮球架预埋洞的大小是由预埋件及篮球架臂展确定的。
三是篮球架安装，篮球架要等预埋件完全干固后才安装。
定式篮球架安装的选点：固定式篮球架的臂展有1600mm，1800mm，2250mm 等几个常用规格，根据篮球比赛规则固定篮球架位置。
例如，篮球架臂展为1600mm，那么篮球架固定点在端线外1600-1200-50mm=350mm ，即，在端线外350mm处为篮球架的固定中心点。
固定式篮球架的预埋：篮球架的预埋洞大小根据篮球架的预埋件确定的，一般篮球架预埋件为35*35*40cm的铁架子，因此预埋洞的大小最好为50*50*50cm的方洞，才可以是篮球架完全受力。
篮球架安装标准图
篮球架安装标准图
篮球是一项受欢迎的运动项目，而在家中安装一个篮球架，则可以随时随地进行篮球训练和比赛。
然而，要确保篮球架的安装牢固和稳定，需要按照标准图进行安装。
下面将详细介绍篮球架安装标准图的相关内容。
首先，选择安装位置。
篮球架需要安装在一个平坦且坚固的地面上，这样才能确保篮球架的稳定性。
同时，要确保周围没有障碍物，避免在篮球运动时发生意外。
其次，准备安装工具和材料。
在安装篮球架之前，需要准备好螺丝刀、扳手、螺丝、螺母、水泥、水平仪等工具和材料，以便进行安装工作。
接下来，按照标准图进行安装。
首先，将篮球架的支架放置在安装位置上，并用水平仪进行调整，确保支架水平。
然后，使用螺丝和螺母将支架固定在地面上，同时可以使用水泥进行加固，以确保篮球架的稳固性。
最后，检查安装效果。
安装完成后，需要对篮球架进行检查，
确保每个部件都安装到位，并且稳固可靠。
同时，可以进行简单的摇晃测试，以确保篮球架没有松动或晃动的情况。
总之，按照篮球架安装标准图进行安装，可以确保篮球架的稳固性和安全性，为篮球运动提供一个良好的训练和比赛环境。
希望以上内容对您有所帮助，祝您在家中安装篮球架顺利！。
篮球架安装施工方案
篮球架安装施工方案篮球架在安装前，应对场地进行放线，最好能将篮球场地的线画好后再安装。
标准的篮球架，篮圈距离地面的高度为3050mm，篮板距离地面2900mm，篮板垂直距离底线的距离为1200mm，移动式的篮球架在安装时比较简单，但需要专业的安装人员进行安装调试。
这里我们主要说明地埋式篮球架的安装。
地埋式篮球架主要需注意的地方是地埋坑的位置，在打洞前，需得知篮球架的臂长为多少，拿我公司最常安装的圆管篮球架为例，该款篮球架的臂长为1800，底线到立柱的距离就为600，我们所要求的打洞宽度为700mm*700mm，深度800mm，这里需要说明的一点是所挖坑的深度，由于篮圈到地面的距离为3050mm，安装时，使用一根绳索套在篮圈上，绳索长度刚好为3050mm，篮球架埋入坑的深度应刚好让绳索接触地面。
而所挖的坑距离底线的距离此时为350mm。
篮球架放入坑中并确定好位置后，使用混凝土将坑内填实，在三天内，不得使用，篮板一般有2-4支连接杆，这些连接杆主要是为了调节篮板的角度和稳定篮板。
针对有些篮球架所安装位置的特殊，如楼顶或车库顶，我们也可以采用预埋螺栓的方式，将法兰盘埋入坑中并填充好后，将篮球架底部再与预埋件相连即可。
篮球架的养护室内篮球架由于不必担心风吹雨淋，钢材不易生锈，但也有弊端，由于缺少雨水的自然冲洗，使用久了，篮板容易肮脏，使用较长的拖把清洁即可。
室外篮球架钢材长期暴露在外，一旦掉漆后，钢材容易生锈，如发现漆面破裂，应及时进行修补，一旦发现篮球架锈蚀严重，出现穿孔等现象，应立即停止使用。
篮板在正常使用的情况下是不会被击破的，必须禁止使用砖石等物击打篮板。
非弹簧篮圈请禁止扣篮，如发现篮圈倾斜或断裂。
应联系厂家进行维护或更换。
