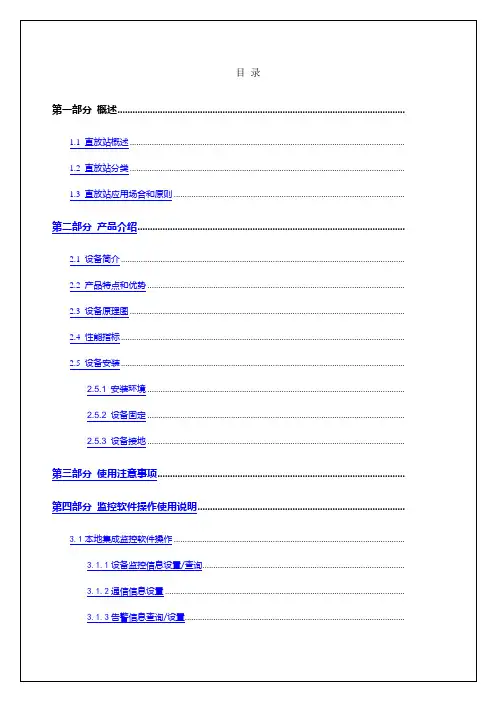

CDMAW光纤直放站产品手册版
为了满足不同环境及技术要求，CDMA2000直放站主要可分为以下几类：
*宽带直放站
*选频直放站
*光纤直放站
*移频直放站
宽带直放站中，下行从基站接收信号，经放大后向用户方向覆盖；上行从用户接收信号，经放大后发送给基站。为了限带，加有带通滤波器。
选频直放站将上、下行频率下变频为中频，进行选频限带处理后，再上变频恢复上、下行频率。
3.本机上行设置ALC控制，近端机的下行最大射频输入功率为＋5dBm，最佳输入为-15～-10dBm；近端机下行输入端有步进衰减器（31dB可调），可进行对输入电平的调整，使它获得输入光调制解调器的最佳输入电平。
4.在现场安装时，必须持有光功率计（设置波长为1310nm、1550nm，功率模式设置为dBm），对设备的光功率输出，以及光链路进行测量。从而计算得出光路损耗，进行正确的增益设置。
为保障用电安全，机箱需要接地。把接地螺栓上的螺母旋开，将焊有地线的金属垫片套在接地螺栓上，并把螺母重新用扳手扳紧，确认地线已与接地螺拴接触良好。如果室内天线分布系统已完成，请检查设备的连接是否正确，即可接上电源线，并打开机箱内的电源开关。（AC 220V）此外还可以将机箱安放在落地的支架上，支架离地面高度应保持在20cm以上，并要求安放地点的地面平整、干燥。
ppm
≤±0.05ppm
10
传输延时
s
≤5.0μs
11
电压驻波比
--
≤1.4
12
噪声系数
dB
反向：≤5dB(最大增益与最小增益)，前向：不作要求
13
波形质量
--
前向>0.950反向>0.960
14
互调衰减
dBc
dBm
数字光纤直放站用户手册
GSM900/DCS1800 数字光纤直放站
用户手册
深圳市西瑞克斯通信设备有限公司 Shen Zhen Cylix Technology Communication Equipment
Co.,Ltd.
密级：公开
GSM900/DCS1800 数字光纤直放站用户手册
目录
第一章 系统概述 ...................................................................................................................... 3 1.1 概述 ............................................................................................................................... 3 1.2 基本原理 ....................................................................................................................... 4 1.3 组网方式 ....................................................................................................................... 5 1.4 产品特点 ....................................................................................................................... 7 1.5 技术指标 ....................................................................................................................... 8 1.5.1 主要技术指标 .................................................................................................. 8 1.5.2 机械特性 .......................................................................................................... 9 1.5.3 接口 .................................................................................................................. 9
光纤直放站说明
那么等效增益为：
NIM=10log(10PBTS/10 / 10（PINJ1/10+ PINJ2/10)
在一定的(上行增益，空间链路损耗等)条件下：
假设：基站底噪电平值Npbts=-119dBm 覆盖端1达到基站时的底部噪声电平值PIN1=-119dBm 覆盖端2达到基站时的底部噪声电平值PIN2=-119dBm 那么：等效增益 NIM=-3
远距离多点覆盖； ●采用高线性模拟激光器件，光调制解调线性高，工作稳定 可靠； ● 系统具备 RS-232 、 PSTN 、 GSM Modem 等多种数据传输 接口，便利的遥测、遥控功能；
● 系列化产品支持 1310nm 、 1550nm 光波长，可波分复
用，提高光纤利用率； ● 室内型设备一个接入端最多可接四个覆盖端，可在多 个区域实现覆盖； ●覆盖端站可实现全向覆盖，选址方便； ●室外型设备覆盖端机采用防潮设计，适于村镇、公路 、厂矿、小区、旅游景点等野外环境。
发射
9KHz-1GHz（6dBm/30kHz
≤-30dBm/30kHz ≥50dBc/30kHz
互调衰减(单路输出最大功率回退3dBm时)
二、光纤直放站传输距离考虑
时延考虑： GSM系统采用TDMA时分多址技术，每载频分为8个信道分时共 用，即每载频8个时隙。时隙之间的保护间隔很小，为消除手机MS 到BTS的传播时延，GSM系统采用MS提前一定时间来补偿时延，时 间提前量的取值范围是0～63，单位为比特，每比特3.69微秒，对 应信号传播约70公里，由于信号一来一回是双向的，所以，数字 信号在每载频8个时隙时，空间传播距离是35km。
上行噪声问题结论
• 我们希望直放站对基站热噪声贡献最小，这种情况发生在噪声注入裕 量很大或为正 (对应NIM≥0)时。 –如果NIM=0，那么会造成3dB恶化； –一般情况下，使NIM=6dB时，引入的恶化值为0.97dB； – NIM〉6dB时，引入的恶化值在1dB以内。 • 直放站的应用，必须在等效增益与噪声恶化量之间取折衷！
20W全波段电台
FT-897是一款，具有创新观念的多波段，多模式，小型业余无线电收发信机，具有MF/HF/VHF/UHF波段。
覆盖了160米至10米的全部波段，及6米，2米，70厘米波段。
具有SSB，CW，AM，FM模式及各种数字通信方式。
本机坚固耐用，性能卓越，完全适合于野外工作。
此机有三种供电方式供选择，1，外接直流电源，2，机内电池（需要选件FNB-78氢电池块），3，交流电供电方式（需要FP-30外接交流电源适配器）。
本机使用外接直流电源，或交流电源时，电压为13.8V，输出射频功率为100瓦。
使用FNB-78镍氢电池时，机器自动调整输出功率为20瓦（430MHz为10瓦）。
多功能液晶显示屏，设有迷人的背光，为了省电，您可以将其关掉。
显示屏上有柱状图形符号显示功能功率，ALC电平，SWR，和调制度。
还有很多状态指示图标。
并有三个功能键（A，B，C键）的指示。
FT-897的高级功能，原来只有大型台式机才具备。
包括双VFO，异频工作，数字信号处理器（带通滤波器，数码降噪，NOTCH，话筒均衡器），中频调整，频率微调，中频降噪器，AGC电平控制（快，慢，自动，关闭），高放增益，静噪控制，IPO（Intercept Point Optimization）,接收机前端末级衰减器，调幅航空波段接收，调频调频广播接收，美国天气预报波段接收。
声控发射，内置电子键，CW音调调整，自动中转频差（ARS），内置哑音编解码器，ARTSTM （自动可通联指示），智能搜索自动存频系统。
频谱指示功能。
200个常规存储频道和最爱频道，频道命名功能，自动关机功能，定时关机功能，克隆功能，并可以方便的联接计算机。
参数说明一般参数频率范围：接收：0.1-56MHz，76-108MHz,118-164MHz,420-470MHz发射：160-6米，2米，70厘米（业余波段），5.1675MHz(阿拉斯加应急频率：美国版)发射模式： A1（CW），A3（AM），A3J（LSB/USB），F3（FM）F1（9600波特分包通信），F2（1200波特分包通信）频合器最小步进：10Hz（CW/SSB），100Hz（AM/FM/WFM）天线阻抗： 50欧姆，不平衡工作温度： +14℉至于+140℉（-10℃至+60℃）频率稳定度：±4ppm/开机后1分钟至一小时，25℃时。
中国移动模拟直放站技术规范
中国移动模拟直放站技术规范中国移动通信企业标准QB-A-014-中国移动G S M模拟直放站技术规范C h i n a M o b i l e G S M A n a l o gR e p e a t e r T e c h n i c a l版本号:3.0.0-9-2发布-9-20实施中国移动通信集团公司发布目录1. 范围 .................................... 错误!未定义书签。
2. 规范性引用文件 .......................... 错误!未定义书签。
3. 术语、定义和缩略语....................... 错误!未定义书签。
3.1. 术语................................ 错误!未定义书签。
3.2. 定义................................ 错误!未定义书签。
3.3. 缩略语.............................. 错误!未定义书签。
4. 设备性能要求 ............................ 错误!未定义书签。
4.1. 无线性能要求........................ 错误!未定义书签。
4.1.1 工作频段....................... 错误!未定义书签。
4.1.2 标称最大线性输出功率........... 错误!未定义书签。
4.1.3 增益........................... 错误!未定义书签。
4.1.4 自动电平控制(ALC) .............. 错误!未定义书签。
4.1.5 频率误差....................... 错误!未定义书签。
4.1.6 调制准确度..................... 错误!未定义书签。
4.1.7 最大允许输入电平............... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调频广播模拟光纤直放机说明书一、概述现实生活中，由于地形限制和经济效益考虑，某些地区调频广播信号不能覆盖，产生了盲区，建设基站施工困难或成本巨大。
调频广播直放站可用来填补覆盖盲区，延伸基站的覆盖范围。
由于安装方便，造价便宜，能很好的解决上述问题。
主要应用场所为隧道、厂矿、地下建筑、民防设施、公路沿线、学校等。
二、技术特点1、采用光纤传输技术，传输距离可达20Km。
2、避免同频干扰，损耗小，可全向覆盖，选址方便。
3、光端机激光器光输出口加入精密光学滤波器，改善了射频输出底噪的稳定性。
采用射频屏蔽和电源滤波技术，可有效防止收发干扰，增加隔离度。
射频增益可调节。
4、采用模块化结构， MIC微带工艺，MID贴片技术，高Q腔体滤波器和SAW声表面滤波器，具有可靠性高、互换性好、维护方便等优点。
5、功率放大器采用性能卓越的飞思卡尔（原摩托罗拉）大功率功放管，线性高、低互调和极低的带内杂散发射。
6、低噪声放大器采用双管平衡放大器降噪技术，大大减小了上行底噪，避免对基站产生干扰。
长期稳定性极好，即使损坏一个分支仍能正常工作。
7、上下行增益调整采用先进的数字控制衰减器，调整范围31dB，调整精度高。
8、近端机装有上、下行推动模块。
上行推动模块可调节上行输出底噪，减小对基站的干扰；下行推动模块可调节基站耦合到整机的输入信号，避免输入信号过大影响整机性能。
9、本直放站按照国家标准生产，具备本地监控功能和通过无线MODEM实现远程控制增益调整、开/关功率放大器；监视增益、输出功率、工作温度、机箱门开/关状态、端口驻波比告警。
10、整机出厂前均经过严格的高低温老化，体积小，重量轻；机箱壁挂式设计，坚固可靠，安装方便。
11、采用钢板材机箱,经电镀处理后再进行环氧粉末静电喷涂，有效防潮、防腐蚀。
机箱全密封结构，防尘、防水，可适应户内外全天候工作。
三、工作原理系统由近端机和远端机组成。
以下行通路为例，系统工作时，近端机接收来自基站的下行耦合信号，经过近端光端机把射频信号调制成光信号经光缆发送至远端机，远端机的光端机将光信号解调成射频信号，经功率放大器放大后，由重发天线发射，从而达到覆盖信号盲区的效果。
同理，远端机重发天线接收来自用户的上行信号，经远端机放大并调制成光信号，通过光缆传输至近端机，近端机将上行光信号变换为射频信号，经上行推动放大后发送给基站。
其原理如下图: 1、整机方框图近端机远端机2、系统应用原理四、技术指标20W调频广播模拟光纤宽带直放站指标（近端直接耦合）我公司可根据客户具体要求定制产品。
五、安装说明1、机箱尺寸及配件清单2、安装说明2.1本机为壁挂式机箱，安装时先用螺钉将角铁牢固的固定在整机散热片上，然后用膨胀螺钉穿过角铁将整机牢固的固定在墙壁或铁塔上。
固定一定要牢固可靠，避免跌落伤及人身。
2.2将机箱的接地端子可靠的连接到大地，要求接地电阻小于10欧姆。
2.3本机通交流220V 三脚插座接地，要求接地电阻小于10欧姆。
2.4供电电压为～55Hz 。
六、系统调试说明（本地控软件调试说明）软件操作说明1、本地控接口示意图说明：监控板通过一条数据线连接到机箱RS232本地口。
调试时使用设备配置的外接数据线连接电脑与设备。
配置的数据线一端为DB9孔，一端为DB9针。
2、双击软件图标“”，软件打开后选择正确的串口，点击“连接”。
连接成功后“连接”键变成灰色，软件左边的“监控项目”由灰色变成可操作。
3、点击“监控项目”出现相应监控菜单。
首先应选择“设备信息”并查询出“设备类别”。
查询成功后若需要改变设备类别，则在下拉菜单中选择相应的设备。
下拉菜单中设备类型根据监控协议的要求排列而成。
若修改设备类别，修改成功后设备需重启。
4、查询或设置好“设备类别”后打开软件左边的“参量列表”菜单，然后点击查询。
查询成功后才能操作其他的项目。
（每次将监控软件打开，查询到设备类型后都需要重新查询“参量列表”。
5、告警使能：参量列表查询成功后，根据设备类别软件自动显示相应的告警使能。
若不使用某项告警使能，将此项告警的“√“取消，然后点击设置即可。
6、告警状态：点击查询，显示当前告警。
7、设置参数：此截面可设置上、下行衰减调节上、下行输出。
若设备为选频设备，可在“工作信道1—工作信道8”中设置相应的载频信道号。
四选频直放站应使用1—4信道。
其他门限类设置出厂时已设置完成。
8、运行参数：点击“查询”，显示设备当前运行参数。
如上、下行功率等。
9、“厂家扩展”中，可设置通信时间的长短来方便测试。
协议中要求告警三分钟上报，而实际测试过程中会带来很大麻烦。
所以本地测试时可将“告警采样次数”设置为8、将“告警次数”设置为5、将“恢复次数”设置为3。
这样可大大缩短通信过程所用的时间。
工程开通正常后可按协议要求再设置告警三分钟上报。
（将上述三项设置为90、36、9即可）。
10、厂家扩展中“PLL设置”、“芯片类型选择”、“中频声表”、“中心频偏”、“频段”，“功率表烧写”、“信道映射”这些项目请不要设置，否则可能引起整机无输出。
七、工程开通步骤及常见故障解决办法（一）工程开通准备工作及调试步骤我公司的无线直放站在出厂前均经过严格的高、低温老化试验。
所以产品出厂后，一般不会出现故障。
1、准备必要的仪器：如光功率计和简易信号源、频谱仪。
使用频谱仪时必须接大功率衰减器，保护频谱仪不被烧毁。
（如50W，30dB）（调节监控仍不能达到通话效果或设备工作异常的情况下应使用仪器检测故障）2、根据站点与基站空间直线距离和站点场强选择合适的设备。
一般一公里以内单覆盖区选择5W设备（500米左右单覆盖区选择1W以内设备）。
多覆盖区可视情况选择更大功率设备。
3、选择信号场强相对较强的地点作为接收信号地点。
若空间信号较复杂应考虑使用选频或移频设备。
4、选择合适的天线，安装天线时应注意极化方向，不能装反。
天线一般为垂直极化。
若是移频设备，近远端天线极化方式应一致。
5、注意施主天线和重发天线之间的距离，防止自激。
若施主天线与重发天线较近，应将施主天线高度调低，重发天线高度调高，尽量增大施主天线与重发天线的隔离度。
施主和重发天线尽量使用抛物面天线。
（抛物面天线信号选择性大大优于八木天线）。
接收天线和重发天线尽量多隔离几层水泥墙。
7、一般情况下只需要调节上下行增益即可开通工程。
（光纤直放机可近远端联调衰减）。
8、通过调节监控下行衰减可判断输入信号是否过大。
若下行衰减15dB后设备仍能满功率输出，可判断输入信号过大。
（输入信号的测量非常重要！！！）9、输入信号不要太强，以使整机输出功率比额定最大功率少1—２dB为宜。
若输入信号稍强可考虑使用监控衰减整机增益以达到降低输出功率的目的。
若输入信号过强应考虑加衰减器或耦合器。
必要时使用频谱仪测量输入到整机的信号再制定方案。
10、使用监控软件查询输出功率。
输出功率不适用时应调节衰减直至达到覆盖要求。
11、使用测试手机测试覆盖区通话效果直至通话效果良好。
（二）故障分析与解决方法（需使用仪器查找故障原因）1、将衰减完全放开后输出功率仍过小、衰减适当但输出功率大范围抖动：（1）使用频谱仪测试设备输入信号。
若输入信号较小或抖动应检查天线极化方式是否错误、天线是否未对准基站、天线固定是否牢固、馈线损耗是否过大。
（2）若输入信号正常，在设备输出端使用频谱仪检测设备输出功率。
（注意：频谱仪必须接大功率衰减器。
）（3）若输出功率不正常，应使用频谱仪检测逐级检测下行部件功率是否输出正常。
若设备部件确实损坏，应立即与厂家联系更换损坏部件。
若设备是光纤直放站，还要检测各光路节点的光功率是否正常（检测方法参看十）。
2、下行输出功率正常但反复调节上、下行衰减后仍不能打电话或通话效果差：否下行输出端双工器坏。
（注意：频谱仪必须接大功率衰减器）（2）检查是否重发天线或输出端馈线、功分器等损耗较大。
（3）信号源接BS端，频谱仪接MS端。
使用信号源和频谱仪检测上行链路是否正常。
（4）若上行链路不正常应使用信号源和频谱仪逐级检测上行部件功率是否输出正常。
若设备部件确实损坏，应立即与厂家联系更换损坏部件。
若设备是光纤直放站，还要检测各光路节点的光功率是否正常（检测方法参看九）。
备注：个别情况光信号不正常但也足够使功率输出正常。
（5）若上行部件正常则检查是否设备与基站直线空间距离较近。
若较近可能是因为距离近导致对基站产生干扰。
解决办法为降低上、下行增益或调节上、下行模块ALC降低功率。
（调节ALC前应先与厂家联系）。
（必要时调偏施主天线角度、制作大损耗馈线也可达到降低输入信号，达到人为增加空间距离的效果）（三）、信号源与频谱仪应经常校准，防止测试结果误差过大影响故障判断。
（四）、操作监控软件时应清楚相应操作的功能作用，否则影响工程开通和故障判断。
（五）、以上步骤还不能解决问题应考虑咨询开工程经验丰富的工程师或咨询厂家。
八、光纤直放机调试说明（一）、光缆1公里光损耗大概0.5dB，即射频损耗1dB。
（光信号衰减1dB，射频信号衰减2dB）一个光转接头光损耗大概0.25dB，即射频损耗大概0.5dB。
（二）、光模块输出功率一般大于-1dBm（光功率，使用光功率计测试），光接收功率按光缆长度估算。
（三）、光信号接头规定：光模块接转接头为APC头（尖头）的尾纤，网络桥架光转接头为PC头（平头）。
（四）、光纤跳接线规定：光缆分两种：一种为一边为PC头（平头、一般为黑色），另一边为APC头（尖头、一般为绿色）的尾纤。
另一种为两边都是PC头（平头、一般为黑色）的尾纤。
（五）、出现光信号收发异常时应检测各光缆接头是否旋接良好。
然后使用光功率计测量各光节点的功率。
九、光缆连接示意图：注意：光缆接入到光模块和桥架时必须型号对应，否则损耗很大。
