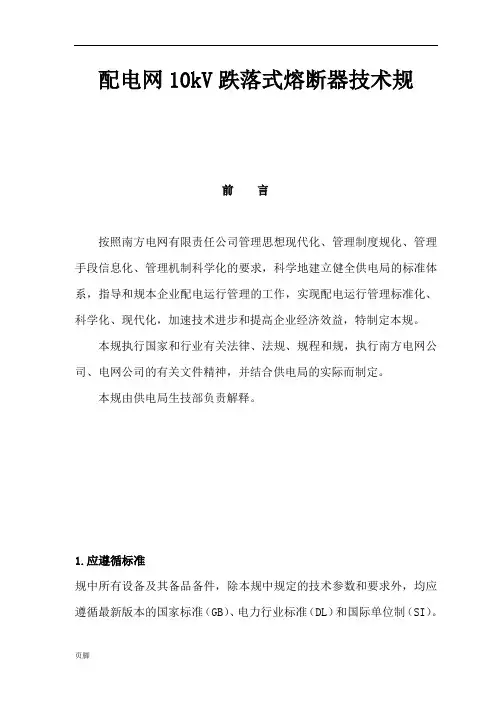

配电网10kV跌落式熔断器技术规前言按照南方电网有限责任公司管理思想现代化、管理制度规化、管理手段信息化、管理机制科学化的要求，科学地建立健全供电局的标准体系，指导和规本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规。
本规执行国家和行业有关法律、法规、规程和规，执行南方电网公司、电网公司的有关文件精神，并结合供电局的实际而制定。
本规由供电局生技部负责解释。
1.应遵循标准规中所有设备及其备品备件，除本规中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
现行标准如下：1）GB772-77 《高压电瓷瓷件技术条件》；2）GB311-83 《高压输变电设备的绝缘配合》；3）GB763 《交流高压电器在长期工作时的发热》；4）JB1046-67 《变压器、高压电器和套管接线端子》5）GB15166.3-94 《交流高压熔断器、喷射式熔断器》；6）IEC282-2 《高压熔断器》。
7）GB3309-89 《高压开关设备常温下的机械试验》；2.环境及技术条件2.1 环境条件2.1.1 周围空气温度最高温度: 45℃(24小时平均值≤35℃)最热月平均温度：35℃最低温度: -10℃最大日温差: 25K2.1.2 海拔高度: ≤1000m2.1.3 最大风速: 35m/s2.1.4 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.1.5 地震烈度：7度2.1.6污秽等级：Ⅲ级2.1.7安装场所：户外2.1.8无强列振动和冲击，无强电磁场干扰2.1.9电网中谐波总量≤10%2.2 工程条件2.2.1 系统概况a. 系统额定电压：12kVb. 系统额定频率：50Hz2.3主要技术参数及技术条件2.3.1生产技术、工艺和所使用的原材料，除满足设计要求外，要达到现行国家标准、部颁标准和有关专业规。
关于规范箱变及环网柜的熔断器管理
生技便函〔2011〕012号关于规范箱变及环网柜的熔断器管理确保配变运行安全配电运行检修工区、各供电所、营销部：由于负荷开关+熔断器组合电器保护变压器可以限制短路电流值，使变压器免于承受突发短路故障电流，并在10ms以内快速切除变压器内部短路故障，防止由于内部电弧引起的压力升高而导致变压器油箱变形、开裂，使变压器得到更为可靠合理的保护。
而且负荷开关+熔断器组合电器造价比断路器结构形式更便宜；保护变压器特性好；且无需外加电源，保护更简单；简化了与上级断路器配合关系，调试及维护更方便多；制造结构简单，材料消耗少、可靠性高。
正式由于以上优点，负荷开关+熔断器组合电器故这几年来在箱变及环网开关柜得到广泛应用。
高压熔断器主要作用是作为配电变压器内部和高、低压套管短路的主保护，而且又作为低压断路器的后备保，。
其保护范围为低压变压器侧到高压熔断器变压器侧，熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。
低压断路器主要作为配电变压器过负荷和低压熔丝出线侧短路故障的主保护。
为保证高压熔断器正确可靠动作，确保配变运行，有必要规范熔断器的管理。
一、熔断器的选择1、选择熔断器有两个基本条件。
①工作电压应与熔断器的额定电压相符，熔断器不宜使用在工作电压低于其额定电压的电网中，如额定电压为10 kV的熔断器不宜用于6 kV的线路上。
②选择熔体时，应保证熔断器与电源侧继电保护之间以及熔断器与负荷开关之间动作的选择性。
熔体额定电流按下式选择In＝K Igmax K取1.5～2.0，Igmax为变压器最大工作电流。
熔断器产品样本中，用于变压器一次侧熔断器的一般选用原则如表所示。
表10kV变压器熔断器的额定参数二、负荷开关+熔断器应用范围1、根据《10kV 及以下电力用户业扩工程技术规范》（DB 35/T 1036—2010）①负荷开关--熔断器组合电器的转移电流不小于1700A，机械操作寿命不小于2000 次。
熔断器的标准
熔断器的标准熔断器是一种用于保护电气设备的重要安全装置，其作用是在电路发生过载或短路时，迅速切断电路，防止设备损坏或火灾发生。
熔断器的标准是指熔断器应当符合的技术要求和规范，以确保其在工作中能够可靠地发挥作用。
本文将对熔断器的标准进行详细介绍。
首先，熔断器的标准应包括其额定电流和额定电压。
熔断器的额定电流是指其能够正常工作的最大电流值，而额定电压则是指其能够正常工作的最大电压值。
这些参数的设定需要根据具体的电气设备和电路来确定，以确保熔断器能够在正常工作条件下发挥作用。
其次，熔断器的标准还应包括其熔断特性。
熔断特性是指熔断器在过载或短路时的熔断时间和熔断能力。
熔断时间是指熔断器在电路发生过载或短路时的动作时间，而熔断能力则是指熔断器能够承受的最大电流值。
这些参数的设定需要根据具体的电路和设备来确定，以确保熔断器能够在发生故障时及时切断电路，保护设备和人身安全。
另外，熔断器的标准还应包括其外观和尺寸。
熔断器的外观和尺寸需要符合相关的标准和规范，以确保其能够正确安装和使用。
此外，熔断器的外壳材料和防护等级也需要符合相关的标准要求，以确保其能够在恶劣的环境条件下正常工作。
除此之外，熔断器的标准还应包括其使用寿命和环境要求。
熔断器的使用寿命是指其能够正常工作的时间，而环境要求则是指其能够正常工作的环境条件。
这些参数的设定需要根据具体的工作条件和环境来确定，以确保熔断器能够长期稳定地工作。
总之，熔断器的标准是保证其安全可靠工作的基础，只有符合相关的技术要求和规范，熔断器才能够在电路发生故障时及时切断电路，保护设备和人身安全。
因此，在选择和使用熔断器时，需要严格按照相关的标准要求进行，以确保其能够正常工作，发挥作用。
熔断器的选择规范
电流1.2-2倍。
追问：能说详细点吗回答：熔断器的选择(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二) 熔断器规格的选择1．熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流 IN熔体=Ist/(2.5~3)式中 Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。
