2013中考物理作图题专题训练(含答案)
中考物理专题训练作图题
一、光学部分(25分)
1．(4分)物体AB放在平面镜前，AB的像．
2．(3分)物体AB放在平面镜前，画出能看到AB像的范围．
3．(3分)在图中画出合适的透镜．
4．(3分)利用三种不同的光学透镜改变光线OA的方向，在图中画出合适的光学元件．
5．(4分)图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′．
6．(8分)在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在．a、b、c、d和e点，如图所示，同时调整光屏的位置，那么
(1)把烛焰放在______点，图上出现的像最小；
(2)把烛焰放在______点，屏上出现的像最大；
(3)把烛焰放在______点，屏上不出现烛焰的像；
(4)如果把烛焰从a点移到d点，像到凸透镜的距离______，像的大小______．(填“变大”“变小”或“不变”)
二、力学部分(35分)
7．(5分)沿斜面用50 N的力拉重为100 N的小车，用力的图示法表示所受的拉力和重力．
8．(5分)如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示．
9．(5分)一个质量为2 kg的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况．(g＝10 N/kg)
10．(5分)重15 N的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，用力的图示法画出小球受到的重力和墙受的压力．
11．(5分)小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用滑轮组，至少需要几个滑轮？如何装配？
12．(5分)要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．
13．(5分)在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．
三、电学部分(电和磁、家用电路设计题) (40分)
14．(5分)请在图中标出条形磁体的两极．
15．(5分)已知通电螺线管中的电流方向，标出小磁针的N极．
16．(5分)图中小磁针静止在通电螺线管旁，请你在图上标明：
(1)电源的正负极；
(2)通电螺线管的N、S极；
(3)磁感线的方向．
17．(5分)将电磁铁连入你设计的电路中(在方框内完成)，要求：使小磁针静止时如图所示．
18．(5分)把螺口灯泡、开关和保险丝正确地接入家庭电路中去．
19．(5分)根据图中所示的电路图连接右图中的实物图，要求导线不允许交叉，元件要与电路图对应．
20．(5分)画出如图所示实物图的电路图．
21．(5分)下图是伏安法测电阻的实验电路图，根据电路图，以笔画线代替导线，将实物图连成实验电路．(电压表用0～15 V的量程电流表用0～0.6 A的量程)
参考答案1．略2．略
3．
4．
5．
6．(1)a (2)d (3)e (4)变大变小
7．
8．
9．
10．
11．3个，装配图如下
12．
13．
14．
15．16．
17．
18．
19．
20．
21．。
物理试题与答案(含题目的解析)
2013年广州中考物理答案一、 选择题20. （共9分）解：(1). 货物对叉臂的压强：Pa 1000m6P 2==，……2分 (2). 叉车对货物支持力做的功：J 6000m 1N 6000G h W =⨯==，……2分(3). 叉车对货物支持力做功的功率：W 600s10J6000t W P ===，……2分(4). 叉车消耗的电能：J 106%30J 6000W W 4⨯==η=电。
……3分21. （共9分）解：(1). 灯泡L 正常发光时的电流I 为：A 1V 6W 6U P I ===，……1分 电阻R 为：Ω===6A1V6I U R ；……1分(2). (a). 合上开关瞬间，t = 0，由图得：合上开关S 的瞬间，流过灯泡的电流A 6I 0=，…2分 (b). 因灯泡正常工作电流为1A ，由图知当通过灯泡电流为1A 时，s 06.0t =，由此知当合上开关经s 06.0时灯泡正常发光；…2分(c).合上开关瞬间灯泡的电阻Ω==1A6V6R 1，…1分灯泡正常发光时电阻Ω==6R R 2………1分则6161R R 21=ΩΩ=……9分22. （6分）(1). 96℃ （1分）， 已沸腾 （1分）， 因有大量气泡产生，且到水面才破裂 。
（2分） (2). 753 ， 乙 。
（每空1分）。
23. （7分）(1). 0.6kg ； 6N ；（每空1分）(2). 如右图所示；（2分） (3).G L L 12；（1分）(4). 将挂水瓶的绳套向右适当移动 。
（2分）24. （共8分）(1). 如图（2分）(2). （3分）或（3） 1.3V ， 不能 ， 电压表的正、负接线柱接反了 。
（每空1分共3分） 检测方法 观察到的现象 得出的结论 在电路中串联一个电流表 若电流表无读数则为L 1断路若电流表有读数则为两灯实际功率太小检测方法观察到的现象 得出的结论 给L 2并联一个电压表若电压表无读数 则为L 1断路 若电压表有读数（约1.5V ） 则为两灯实际功率太小L 2 L 1一、选择题1、【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
中考物理作图题专题训练汇总及答案解析
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
中考物理《电学作图》专项练习题(含答案)
中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。
3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。
4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
用给出的元件符号画出符合要求的电路图。
6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。
7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。
8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。
9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。
10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。
（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。
12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。
13.图中，将插座和控制插座的开关正确接入家庭电路中。
14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。
15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。

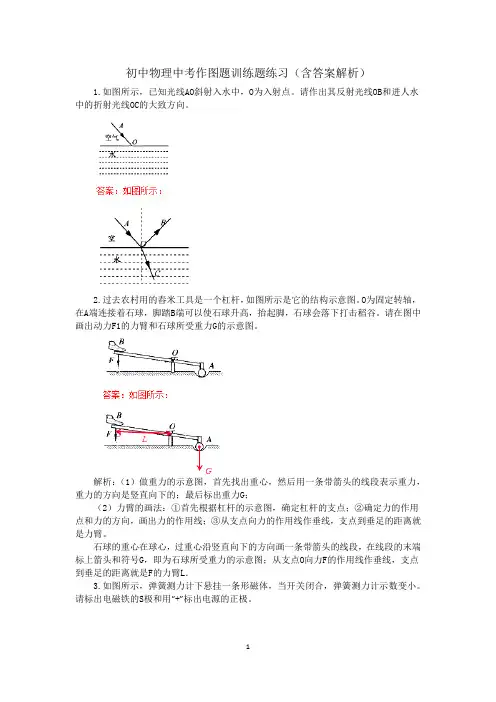

初中物理中考作图题训练题练习(含答案解析)
初中物理中考作图题训练题练习（含答案解析）1.如图所示，已知光线AO斜射入水中，O为入射点。
请作出其反射光线OB和进人水中的折射光线OC的大致方向。
2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。
O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。
请在图中画出动力F1的力臂和石球所受重力G的示意图。
解析：（1）做重力的示意图，首先找出重心，然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力G；（2）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点；②确定力的作用点和力的方向，画出力的作用线；③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。
石球的重心在球心，过重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上箭头和符号G，即为石球所受重力的示意图；从支点O向力F的作用线作垂线，支点到垂足的距离就是F的力臂L．3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。
请标出电磁铁的S极和用“+”标出电源的正极。
4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。
5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。
解析：过物体的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示。
6．画出图中S发出的光线经平面镜反射后过P点的光路。
解析：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线。
7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。
解析：顶出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下。
8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。
中考物理真题专题练习—光学作图题及答案
中考物理真题专题练习—光学作图题及答案1.日晷（guǐ）是古代的一种“时钟”，利用太阳光下指针的影子指示不同的时刻（如图）。
请根据指针的影子AB，画出此时太阳光的传播方向（太阳光视为平行光）2.如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
3.如图所示 A'O'是AO在平面镜中的像，根据平面镜成像特点画出平面镜及其位置4.如图，O点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成30°角斜射到O 点，发生了反射和折射，请在图中画出反射光线和折射光线。
5.根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。
6.如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。
7.如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。
8.光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。
9. “圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就能知道时节的更替。
元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。
他在“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。
他利用改进后的“圭表”，精确推算出了二十四节气和一回归年天数。
请根据以上资料在图乙中画出横梁通过景符的小孔在“圭”面上所成的影像，并标明两条光线的传播方向。
10.一束光AO斜射向水面上O点，产生折射和反射，请作出反射光线OB和折射光线OC的大致方向。
11.如图是近视眼矫正的示意图，请大致画出图中两条平行光线经过晶状体后的折射光线。
12.如图所示，一束光从空气斜射入半圆形玻璃砖中，请用箭头标出光传播的方向。
13.冰墩墩是2022年北京冬奥会吉祥物。
请在图中画出A点在平面镜中的像，并画出眼睛B 通过平面镜“看见”A点的光路图。

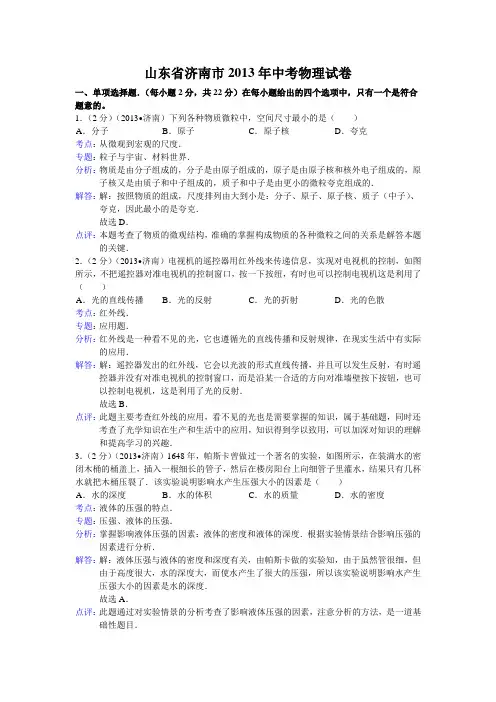

2013年山东省济南市中考物理试题(含答案)
