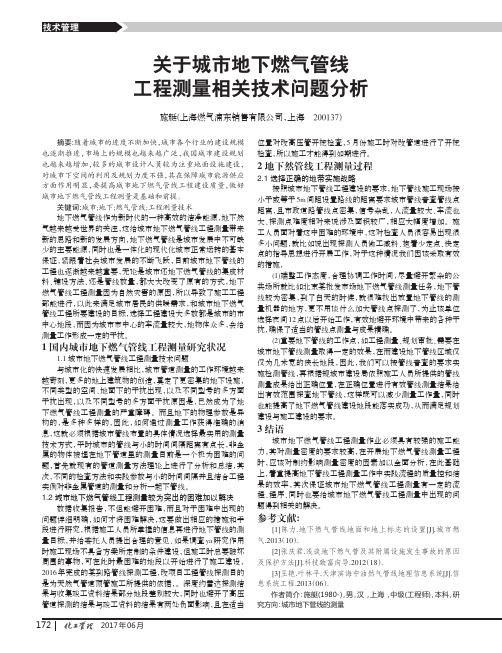

关于城市地下燃气管线工程测量相关技术问题分析
2017年06月关于城市地下燃气管线工程测量相关技术问题分析施艇(上海燃气浦东销售有限公司,上海200137)摘要:随着城市的进度不断加快，城市各个行业的建设规模也逐渐推进，市场上的规模也越来越广泛，我国城市建设规划也越来越增加，较多的城市设计人员较为注重地面设施建设，对城市下空间的利用及规划力度不强，其在保障城市能源供应方面作用明显，要提高城市地下燃气管线工程建设质量，做好城市地下燃气管线工程测量是基础和前提。
关键词:城市;地下;燃气管线;工程测量技术地下燃气管线作为新时代的一种高效的洁净能源，地下然气越来越受世界的关注，这给城市地下燃气管线工程测量带来新的思路和新的发展方向，地下燃气管线是城市发展中不可缺少的主要能源，同时也是一体化的现代化城市正常运转的基本保证，紧跟着社会城市发展的不断飞跃，目前城市地下管线的工程也逐渐越来越重要，无论是城市还地下燃气管线的集成材料、铺设方法、还是管线数量，都大大改变了原有的方式，地下燃气管线工程测量因为自然灾害的原因，所以导致了施工工程部能进行，以此来满足城市居民的供暖需求，和城市地下燃气管线工程所要建设的目标，选择工程建设大多数都是城市的市中心地段，而因为城市市中心的车流量较大，地物体众多，会给测量工作形成一定的干扰。
1国内城市地下燃气管线工程测量研究状况1.1城市地下燃气管线工程测量技术问题与城市化的快速发展相比，城市管道测量的工作环境越来越苛刻，更多的地上建筑物的创造，奠定了更密集的地下设施，不同类型的空间、地面下的干扰出现，以及不同型号的多方面干扰出现，以及不同型号的多方面干扰原因是，已然成为了地下燃气管线工程测量的严重障碍。
而且地下的物理参数是异构的，是多种多样的，因此，如何通过测量工作获得准确的消息，这就必须根据城市管线布置的具体情况选择最实用的测量技术方式，平时城市的管线与小的时间间隔距离有点长，非金属的物体被埋在地下管道里的测量目前是一个极为困难的问题，首先就现有的管道测量方法理论上进行了分析和总结，其次，不同的检查方法和实践参数与小的时间间隔并且结合工程实例对非金属管道的测量和分析一起下管线。
市政燃气燃气工程施工测量监理工作探讨
市政燃气燃气工程施工测量监理工作探讨摘要：随着我国经济的飞速发展，市政燃气工程建设的规模逐渐扩大，市政燃气工程需进一步完善测绘法并有效实施，同时必须建立合理、科学的施工测量监理制度。
市政燃气工程的施工测量工作，其主要是利用相关专业测量设备，通过一定的技术措施与测量方法，将燃气工程设计图纸中的内容、地质资料、现场数据、几何结构等放样到现实中，放样的效果对市政燃气工程建设项目的质量、结构、功能、安全等有着直接影响，由此市政燃气工程的施工测量监理工作显得尤为重要。
本文就市政燃气工程的施工测量监理工作进行简要的分析、探讨。
关键词：市政燃气工程；施工测量；监理一、市政燃气工程测量工作（一）平面控制测量由于城市导线，其与市政燃气工程呈线形分布的特点相符，从而在实际的市政燃气工程平面控制中，往往采用导线作为加密，同时其还可作为市政燃气工程施工测量的直接依据。
对于市政燃气工程的控制测量而言，起始数据的精准度尤为重要。
倘若起始数据准确度较差，其影响导线点位产生的误差有两种，即横向误差与纵向误差。
导线的纵向闭合差，其受导线所依附的起始点的边长误差、纵向误差影响。
导线的横向闭合差，其受水平角误差、两侧起始点角误差的影响。
起始数据的精准度，其应充分满足加密导线的精度要求，然而现实情况往往不尽人意，一些燃气工程的设计图纸与业主所提供的起始数据其精准度不足，无法满足要求，从而造成同级导线依附在同级起点上，甚至一些低级的导线点上会附合高级导线。
由此，在进行实际的市政燃气工程控制测量时，一般将导线设计成等边直伸导线，从而构成近似往返测的闭合环，其就是以一个导线点作为基点，与该点的相连的另一导线点构成起始边，沿燃气工程路线构成闭合环。
（二）高程测量市政燃气工程对水准点的布设，其不仅需要考虑到保留的简易性与长期使用，同时还需考虑到水准点的位置、密度应符合燃气工程放样的标准，市政燃气工程的燃气工程性质决定对水准点的破坏相对较大；而施工过程中的地形变化，其将导致一些水准点丧失使用价值；然而，根据相关规范规定，部分的水准点不得转站，必须一站到位。
天然气输送管线工程测量工程施工工艺及方法
天然气输送管线工程测量工程施工工艺及方法一、工程测量前的准备工作1.测区实地勘测：通过对施工区域的实地勘测，确定管线的走向、起始点、终点以及中间的节点。
2.控制点布设：根据工程设计要求，在施工区域内布设一系列控制点，用于后续的测量工作。
二、管线走向的测量1.管线起点和终点的测量：通过高精度的测量仪器，如全站仪或GPS仪器，测量出管线的起点和终点的坐标，并标明标志物。
2.管线走向的测量：根据管线设计图纸，采用三角测量法或导线测量法，确定管线的走向，并进行标记。
三、管线埋深的测量1.埋深点布设：根据设计要求，在管线的一侧或两侧布设埋深点，确定埋深的位置。
2.埋深测量：使用测深仪器等测量工具，按照测深点的位置，对管线进行埋深测量，并记录测量数据。
四、管线水平偏移的测量1.水平控制点布设：在管线两侧布设一系列水平控制点，用于测量管线的水平偏移。
2.水平偏移测量：使用水准仪或全站仪等测量仪器，测量管线与水平控制点的水平距离，并计算出管线的水平偏移量。
五、管线竖向偏移的测量1.竖向控制点布设：在管线周围或近旁设置一系列竖向控制点，用于测量管线的竖向偏移。
2.竖向偏移测量：使用水准仪或全站仪等测量仪器，测量管线与竖向控制点的高程差，并计算出管线的竖向偏移量。
六、管线距离的测量1.距离控制点布设：根据设计要求，在管线附近布设一系列距离控制点，用于测量管线与其他设施的距离。
2.距离测量：使用测距仪或激光测距仪等测量工具，测量管线与距离控制点之间的距离，并记录测量数据。
七、管线标高的测量1.标高控制点布设：根据设计要求，在管线周围布设一系列标高控制点，用于测量管线的高程。
2.标高测量：使用水准仪或全站仪等测量仪器，测量管线的标高，并记录测量数据。
八、管线轴线的测量1.轴线点布设：在管线上布设一系列轴线点，用于测量管线的轴线位置。
2.轴线测量：使用全站仪等测量仪器，测量管线的轴线位置，并记录测量数据。
九、测量数据处理与成果图绘制1.数据处理：对测量所得的数据进行处理，包括计算测量结果、检查数据准确性等。
测绘技术在城市燃气管网设计中的实践与思考
测绘技术在城市燃气管网设计中的实践与思考一、引言城市燃气管网是现代城市生活中不可或缺的基础设施之一，为居民提供了安全、便捷的能源供应。
然而，随着城市规模的不断扩大和管网的不断延伸，燃气管网设计变得越来越复杂。
为了更好地满足城市发展的需求，测绘技术在城市燃气管网设计中发挥了重要作用。
本文将从实践与思考的角度探讨测绘技术在城市燃气管网设计中的应用。
二、测绘技术在管网设计中的实践1. 管道线路的勘测与测量在燃气管网设计中，首先需要进行管道线路的勘测与测量。
传统的手工测量方法费时费力，且易受到人为误差的影响。
而借助测绘技术，可以通过激光扫描仪、GPS定位系统等精确测量设备，快速获取地面的三维点云数据，并利用地理信息系统(GIS)进行数据处理和分析。
这样一来，管道线路的勘测和测量工作大幅度提高了效率和精度。
2. 管网地形数据的获取与分析在管网设计的初期阶段，需要获取准确的地形数据，以便更好地规划管网布局和设计管道的走向。
测绘技术可以通过空中摄影测量、卫星遥感等手段获取高精度的地理影像数据，并通过数学建模和数据分析，生成准确的数字地形模型(DTM)。
这些地形数据为管网设计提供了可靠的依据，可以更好地解决管道走向和施工难题。
三、测绘技术在管网设计中的思考1. 数据一体化管理的挑战与思考随着测绘技术的发展，燃气管网设计中生成的数据量庞大。
如何进行有效的数据管理和维护成为了一个重要的问题。
目前，一些地方燃气公司已经开始尝试使用地理信息系统和数据库管理系统进行数据集成和整合，以提高数据的一体化管理水平。
然而，在实践中还存在一些挑战，如数据格式的统一、数据安全的保护等。
因此，未来需要进一步加强数据标准化与共享，推动燃气管网设计从数据孤岛走向数据共享。
2. 人工智能技术在管网设计中的应用前景随着人工智能技术的飞速发展，其在管网设计中的应用前景备受瞩目。
通过采集大量的实时数据和历史数据，结合人工智能算法进行分析和处理，可以实现对管网运行状态的监测和预测，提高燃气供应的效率和可靠性。
测绘技术在城市地下燃气管网规划设计中的实践经验分享
测绘技术在城市地下燃气管网规划设计中的实践经验分享一、引言城市地下燃气管网的规划设计是一个复杂而又重要的工程，准确地掌握地下管线的走向及布局对于燃气供应的安全和效率具有重要意义。
测绘技术在地下管网规划中扮演着不可或缺的角色。
本文将分享一些实践经验，介绍测绘技术在城市地下燃气管网规划设计中的应用。
二、地下管线勘测地下管线勘测是地下燃气管网规划设计的首要步骤。
测绘技术可以利用地面探测仪器、卫星影像和激光扫描来获取地下管线的地理位置和形状信息。
其中，地面探测仪器是最常用的工具，它能够探测到埋藏在地下的管网，并生成高精度的地下管线图。
这样的测量数据对于规划设计人员来说是非常重要的，它们可以用于地下管线的准确定位、尺寸测量和与地面建筑物的空间关系分析。
三、地下管网数据的处理与分析获取地下管线数据后，需要对其进行处理和分析。
首先，需要对数据进行质量检查，确保数据的准确性和可靠性。
然后，可以使用地理信息系统（GIS）软件将地下管线数据与现有的地理信息数据进行整合，例如道路、建筑物和水系等。
通过这种整合，可以直观地展示地下管网在城市空间中的分布情况，为规划设计人员提供更准确的数据支持和决策依据。
四、地下管线的地形分析与评估地下管线的地形特征对于燃气供应的安全性具有重要影响。
因此，在规划设计过程中，需要对地下管线的地形进行分析与评估。
测绘技术可以通过数字高程模型（DEM）和地形剖面图来展示地下管线的高程走向和地形变化。
这些数据可以用于确定地下管线的坡度、深度和埋设方案，以确保燃气管网在地形变化较大的地区能够安全可靠地运行。
五、地下管线的空间关系分析地下管线与地表建筑物的空间关系分析也是燃气管网规划设计中的一项重要工作。
测绘技术可以将地下管线与地表建筑物的三维数据进行匹配和叠加，以实现它们之间的空间关联性分析。
这种分析可以帮助规划设计人员确定管线与建筑物之间的最佳距离，避免潜在的碰撞和冲突。
六、管网维护与管理燃气管网的维护与管理是规划设计之后的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气管线工程测量探析
作者：陈传松
来源：《华夏地理中文版》2016年第05期
摘要：在当前的燃气测量的实际工作当中，还存在诸多因素对管线测量的推进产生不良的影响。
为了做好燃气管线的测量工作，首先要做好作业之前的准确，其次在过程中认真做好施测，再配合上最后的检查，就能够保证燃气管线的测量工作的质量符合要求。
关键词：燃气管线；测量；质量
随着城市规模的扩大，城市建设步伐的不断加快，地下管网系统越来越复杂，这对城市建设者和管理者提出了更高更新的要求。
城市的地下管线组成中，燃气管网是重要的组成部分，因其具有输送易燃易爆介质并且直接关系到城市居民的日常生活的特点，因此，安全运转、高效运行显得尤为重要。
所以，需要做好燃气工程的管线测量工作，以保证城市建设发展，保障民生。
一、作业前期准备
第一，做好测量区域内燃气地下管线资料以及测控区域资料的收集与整理，主要包含了适当比例尺的地形图之中对于中国各专业管线实际情况的调查图；各种管线的设计图、施工图、竣工图以及相关的技术说明资料；在测量区域之中的测量控制成果资料；数字地形图。
第二，测量工具、仪器设备的准备，在测量外业之中包含：全站仪、三脚架、管线探测仪、RTK、对讲机等一系列的工具、仪器设备，其中仪器设备须在按国家规定经过检测的有效期内使用，并随时做好用电仪器的充电工作，确保仪器能够正常使用。
第三，做好图纸的核对处理，将需要修测电子管线图纸和原薄膜管线图的对比，对两套资料的相关数据进行核对，如管径尺寸、管线的位置等。
如存在不一致的地方，事先做好标记，重点进行探测。
另外，在草图上将需要进行检查的明显管线点和隐蔽管线标识出来，标注明显管线以及隐蔽管线的埋深、管线同周边固定物的距离，以便后续的核查有依据可循。
第四，确保已知点位置准确，找出控制点，计算已知点的边长距离，同时做好已知点草图的绘制。
二、燃气工程测量中的重点环节
（一）定点密度的选择性加大
根据《城市地下管线的探测技术规程》（CJJ61-2003）中提出的要求，在施工场地的管线探测，现场的管线点宜按照小于或者是等于10m的间距进行设置。
如存在管线弯曲现象，管线点的设置就应该考虑到能反映管线的弯曲特征。
与普查管线点的设置间距小于75m的要求相比，施工场地的管线探测管线点的设置工作的工作量大大增加了。
另外，市政道路管线过于密集，信号杂乱，人流车流较大，这样也会相应的增加探测定点的难度。
针对这样的现象，作业人员很容易出现探测偷工减料的思想，为了按时完成任务，就存在快定点、少定点的不良现象，导致最终提交的成果无法真正的满足施工要求，针对上述情况，就可以选择下述的措施：
第一，合理调整工作时间，尽量避开人流、车流，如某一个批发市场的地下燃气管线测量中，因为地下的管线过于的密集，（就统计数据来看，这一个区域的管线达到100km/km2的密度），而白天因为人流量多，很难放置管线仪的发射机，更谈不上对于管线点的探测加密。
所以，作业选择在夜间的10点之后，这样可以避免外界环境带来的干扰，同时也可以满足管线点密度和成果精度的要求。
第二，加密管线点的选择应该有所倾向，如在管道的施工之中，审批规划需要整条道路的管线现状作为其参考依据，但是建设的区域只有几米的宽度。
所以，我们可以按照管线的普查要求，来进行管线的施测，然后再根据提供的管线成果所给出的红线位置，在有效的范围内对地下管线的断面图进行测量，这样不但可以减少工作量，同时也可以满足地下管线成果精度的要求，满足规划与施工的双重条件。
（二）慎定管堵点
在追踪金属管道的过程中，突然出现信号丢失现象，主要是因为两方面原因：第一，预留管出现堵管现象，第二，管道的材质发生了变化。
如果信号突然的中断，探测人员不得盲目的将其定义为管堵点，首先需要对管道的走向加以了解，或者是收集相关的资料，对基本情况了解之后，再利用探地雷达或者是开挖等手段对收集到的资料加以验证。
（三）疑难管线仔细推断
对于小管径的PVC管、砼管等疑难管线，一般对于现场的线索还无法进行探测。
对于这一部分管线，应该在现场调查、资料收集的基础上，对于管线的敷设规律进行认真的研究，不得随意的判断。
探查地下管线是一个推断与验证的过程。
所谓的疑难管线，只不过是缺少科学的验证手段而已。
（四）做好交叉管线走向及深度检查
因为交叉管线本身的间距较小，容易存在信号的交叉干扰，很难做好定深和定位处理，再加上环境因素的干扰，容易让探测员忽视管线敷设的原则，导致定点的精度不高，使得图面的联系相对流畅，很难看出错误。
（五）完善测区边缘管线点检查
正所谓“行百里者半九十”，当测量工作进行测量边界时，作业人员就很容易存在侥幸的心理，管线点定完之后，才发现距离测区的边界还有几米的距离，随意将管线延伸出去，但是出现质量问题往往就是在这一个区域。
如对于某个医院的综合地下燃气管线的测量之中，原本的管线1000mm燃气管线点距离项目的边界还有5m，而施测人员随意的将管线延伸出去，但是恰好在边界处，管线改变了方向，导致在后续的施工中将水管打破，面临一定的经济损失。
所以，在后期检查中，测区的边界也是需要重点检查的区域之一。
三、提高测量成果质量检查
多角度的验收测量结果，才能够提高竣工测量的质量。
第一，专业管线图的检查不能按照常规的方法进行，这样很容易忽视作业管线测量的综合管线图的验收工作。
通过多次的验收检查发现，在综合管线图上很容易出现问题，但是在专业管线图上却难以发现。
如，有的时候因为拐弯处的管线加设的特征点数不到位或者是数量不足，就容易导致本来应该平铺的管线成为相交的关系；因为埋深出现的错误，导致排水管线水倒流，管线出现上下的交叉。
第二，在检查管线时，应该做好设计图与竣工结果的相互比较，如果发现竣工测量的高程同设计的高程存在较大差异，就需要分析原因，一般来说，都是在外业测量中出现的粗差错。
如果发现设计图上有井室，但是专业管线图上却没有，最有可能是漏测，要到现场核对落实。
第三，按照管线的本身特点进行检查，如自流形势的管线就像雨水、污水管线，其内部一般都是按照从高到低的顺序，一旦出现异常，如出现倒流，就要想到是测错地面标高或者是测错埋深。
另外，按照行业的特点再对数据的正确与否进行判断，如城市新建的电信检查井和雨污水等一般都是按照等间距进行设置的，一旦出现较大偏差，就必须核实清楚，认真分析原因所在。
四、结语
总而言之，城市地下各种管线错综复杂，这就要求城市的管理者能够站在全局的角度，进行科学统筹与合理规划，并落实到设计、施工、使用等具体工作中去，让这一关系到民生的工程能够长久、安全运行。
对于地下燃气管线来说，管线地理信息的准确性、及时性、完整性对
于整个城市的规划、建设以及管理都起到至关重要的作用。
所以，在燃气工程的管线测量中，应该以保证安全质量为原则，探索满足要求的实测模式，从而确保这一“生命线”高效运行。
参考文献
[1] 周家良，黄杰.地下管线测量方法及质量控制[J].中国科技信息，2014（02）：53-54.
[2] 张训虎，张浩，刘晋虎，裴玉，章磊，田宗彪，王树东.管线测量质量检验内容及平台实现探讨[J].工程勘察，2015（07）：66-70.
[3] 郜云峰.地下管线测量方法的探讨[J].科技资讯，2011 （09）：53.。
