基础测量放线与基础检查验收
基础测量放线与基础检查验收
一、基础测量放线
基础测量放线是指在建筑施工前进行的一项重要工作，用于确定建筑物的位置、形状和尺寸，确保建筑物按照设计要求进行施工。
基础测量放线的主要目的是为施工提供准确的基准线和参考点，使施工过程中的各个环节能够精确地进行。
1. 测量工具的准备与使用
在进行基础测量放线前，需要准备一些常用的测量工具，如测量尺、水平仪、经纬仪等。
这些工具能够帮助测量人员进行准确的测量和放线工作。
在使用测量工具时，应注意保持工具的精度和稳定性，避免误差的产生。
2. 基准线的确定
基准线是基础测量放线的基础，它是建筑物各个部位的参考线。
确定基准线时，需要根据设计要求和现场实际情况进行选择。
一般情况下，选取地面平整、无障碍物的区域作为基准线，确保基准线的准确性和稳定性。
3. 放线点的确定与标记
在确定基准线后，需要根据设计图纸上的要求，确定放线点的位置
和数量。
放线点通常是建筑物的角点或者重要节点，它们的准确性和稳定性直接影响到整个建筑物的质量和安全性。
在确定放线点后，应用标记工具进行标记，以便施工人员能够清楚地找到放线点。
4. 放线的方法与步骤
放线是将设计图纸上的测量数据转化为实际施工的操作过程。
在进行放线时，需要根据设计图纸上的要求，采用适当的放线方法和步骤。
一般情况下，可以采用三角测量法、坐标测量法或者全站仪测量法进行放线。
在放线过程中，应注意保持测量的准确性和稳定性，避免误差的产生。
5. 放线的检查与调整
放线完成后，需要进行放线结果的检查与调整。
检查的目的是验证放线结果的准确性和稳定性，确保各个放线点的位置和间距符合设计要求。
如果发现放线结果有误差或不符合要求，需要及时进行调整，直到达到设计要求为止。
二、基础检查验收
基础检查验收是建筑施工过程中的一项重要工作，它是对已完成的基础工程进行检查和验收，以确保基础工程的质量和安全性。
基础检查验收的主要目的是发现和解决基础工程中存在的问题和隐患，确保建筑物的稳定性和耐久性。
1. 基础检查验收的内容
基础检查验收的内容主要包括基础的施工质量、地基的承载力和稳定性、基础的防水和防渗性能等方面。
具体来说，需要检查和验收基础的平整度、强度、坚固性，地基的土质和承载力，基础的排水和防渗措施等。
2. 基础检查验收的方法与步骤
基础检查验收可以采用目视检查、测量检查和试验检查等方法进行。
在进行基础检查验收时，需要按照一定的步骤进行，以确保检查的全面性和准确性。
一般情况下，可以先进行目视检查，再进行测量检查，最后进行试验检查，以发现和解决基础工程中存在的问题和隐患。
3. 基础检查验收的标准与要求
基础检查验收的标准与要求是根据设计图纸和相关规范进行制定的。
在进行基础检查验收时，需要按照相关标准和要求进行，以确保基础工程的质量和安全性。
如果发现基础工程存在不符合标准和要求的情况，需要及时进行整改和修复，以达到验收标准和要求为止。
4. 基础检查验收的记录与报告
基础检查验收完成后，需要进行记录和报告。
记录的目的是为了留
存检查和验收的证据，方便后期的审查和查询。
报告的目的是为了向有关部门和相关人员汇报基础工程的检查和验收结果，以便进行下一步的施工工作。
总结：
基础测量放线与基础检查验收是建筑施工中不可或缺的重要环节。
通过基础测量放线，能够为施工提供准确的基准线和参考点，保证建筑物的位置、形状和尺寸符合设计要求。
而基础检查验收则能够发现和解决基础工程中存在的问题和隐患，确保建筑物的质量和安全性。
因此，在进行建筑施工前，必须进行基础测量放线和基础检查验收，以确保施工的顺利进行和建筑物的质量可靠。
分部分项分阶段验收步骤及办法
所有分部分项各个环节的检查验收。
备注：A级点为质量监督站检查验收；B级点为现场监理工程师检查验收；C级点为专职制件员检查验收
分部分项分阶段验收步骤及办法
（1）验收步骤：分项——分部——基础、主体结构验收—单位工程验收。
（2）验收方法：分项工程实行过程“三检”制度进行内部验收，专职质检员核定质量等级，填写《分项工程质量验收评定表》。
分部工程：在分项工程检查验收合Fra bibliotek的基础上进行分部工程质量验收评定，其中，地基与基础分部、主体分部由技术人员组织有关单位和人员进行质量等级核定。
为确保工程质量将本工程所有分部、分项工程设为质量控制点：分阶段、分级控制、分级验收。具体办法如下：
控制等级
控制点名称
A
施工方案审查，灌注桩成孔抽验，原材料抽样检查，搅拌站计量工作检查，基础验收；主体验收，屋面防水验收，门窗制作安装样板检查，内外墙样板检查，中间交接，交工验收，工程质量评定。
B
施工方案审查，原材料检查，预制构件检查，半成品检查，测量定位放线检查，地基验槽，回填土检查，基础与主体砌筑工程检查验收基础与主体线浇砼工程验收，隐蔽工程验收，基础与主体验收，屋面防水检查验收，门窗与油漆工程验收，楼地面检查验收，抹灰工程检查验收样板间验收，竣工验收等

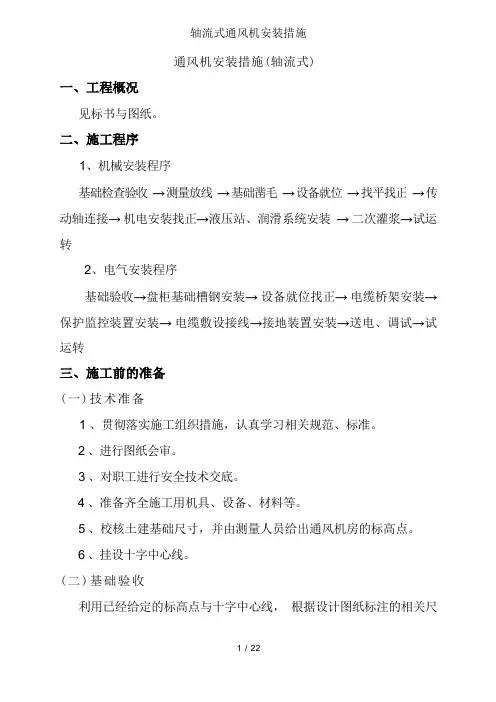

轴流式通风机安装措施
通风机安装措施(轴流式)见标书与图纸。
1、机械安装程序基础检查验收→ 测量放线→ 基础凿毛→ 设备就位→ 找平找正→ 传动轴连接→ 机电安装找正→液压站、润滑系统安装→ 二次灌浆→试运转2、电气安装程序基础验收→盘柜基础槽钢安装→ 设备就位找正→ 电缆桥架安装→保护监控装置安装→ 电缆敷设接线→接地装置安装→送电、调试→试运转(一)技术准备1 、贯彻落实施工组织措施，认真学习相关规范、标准。
2 、进行图纸会审。
3 、对职工进行安全技术交底。
4 、准备齐全施工用机具、设备、材料等。
5 、校核土建基础尺寸，并由测量人员给出通风机房的标高点。
6 、挂设十字中心线。
(二)基础验收利用已经给定的标高点与十字中心线，根据设计图纸标注的相关尺寸，对基础进行验收，发现问题与时解决。
(三)设备开箱检查验收风机设备开箱检查，按设备清单核对叶轮，机壳和其它部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录，参加人员为建设、监理、施工和厂商等方单位的代表。
(四)确定设备垫铁标高根据实测基础标高，对照设计标高计算出垫铁组总厚度，绘制垫铁布置图，申请加工基础垫铁，对基础螺栓孔进行清理。
(一)通风机安装1、按照垫铁布置图对设备基础进行基础凿毛，并初步对垫铁组进行找平，垫铁与基础接触面不小于60%。
2、利用吊车并铺设道木、滚杠将通风机倒运至机房内，然后，利用机房内的行车将通风机吊起，缓慢落放至基础之上，摆正垫铁组，将风机落实落稳。
3、利用水准仪和方框式水平仪找平通风机主轴，利用挂设好的十字中心线对通风机整体找平找正，边找正边紧固地脚螺栓，直至其水平度、标高与纵横中心线的偏差在安装标准允许范围内，找平找正时，用千斤顶微调。
(二)电动机安装1、电动机普通是安装在底座上整体出厂，安装前，先对机电基础进行凿毛、布置垫铁组，并将地脚螺栓位置、尺寸与底座螺栓孔进行校核，发现问题与时纠正。
2、利用机房内行车将电动机整体吊放到基础垫铁上，穿上地脚螺栓。

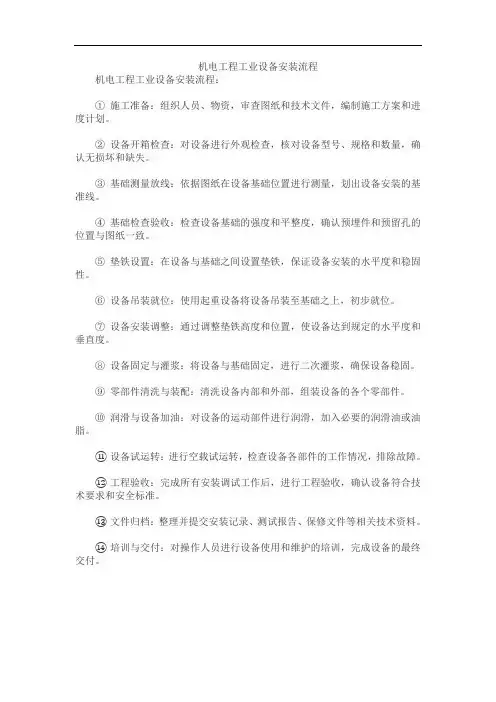

机电工程工业设备安装流程
机电工程工业设备安装流程
机电工程工业设备安装流程：
①施工准备：组织人员、物资，审查图纸和技术文件，编制施工方案和进度计划。
②设备开箱检查：对设备进行外观检查，核对设备型号、规格和数量，确认无损坏和缺失。
③基础测量放线：依据图纸在设备基础位置进行测量，划出设备安装的基准线。
④基础检查验收：检查设备基础的强度和平整度，确认预埋件和预留孔的位置与图纸一致。
⑤垫铁设置：在设备与基础之间设置垫铁，保证设备安装的水平度和稳固性。
⑥设备吊装就位：使用起重设备将设备吊装至基础之上，初步就位。
⑦设备安装调整：通过调整垫铁高度和位置，使设备达到规定的水平度和垂直度。
⑧设备固定与灌浆：将设备与基础固定，进行二次灌浆，确保设备稳固。
⑨零部件清洗与装配：清洗设备内部和外部，组装设备的各个零部件。
⑩润滑与设备加油：对设备的运动部件进行润滑，加入必要的润滑油或油脂。
⑪设备试运转：进行空载试运转，检查设备各部件的工作情况，排除故障。
⑫工程验收：完成所有安装调试工作后，进行工程验收，确认设备符合技术要求和安全标准。
⑬文件归档：整理并提交安装记录、测试报告、保修文件等相关技术资料。
⑭培训与交付：对操作人员进行设备使用和维护的培训，完成设备的最终交付。
机械设备安装技术
机械设备安装技术1 机械设备安装的一般程序开箱检查—基础测量放线—基础检查验收—垫铁设置—吊装就位—安装精度调整与检测—设备固定与灌浆—零部件装配—润滑与设备加油—试运转—工程验收。
2 开箱检查在设备交付现场安装前，由施工单位、建设单位（或其代表）、供货单位共同参加，根据设备装箱清单和随机技术文件对设备及其零部件按名称、规格和型号逐一清点、登记和检查，其中重要的零部件还需按质量标准进行检验，形成检验记录。
3 基础测量放线（1）设备基础测量放线是实现机械设备平面乃至空间位置定位要求的重要环节，设备安装的定位依据通常称为基准线（平面）和基准点（高程）。
（2）机械设备就位前，应按工艺布置图并依据相关建筑物轴线、边缘线、标高线，划定设备安装的基准线和基准点。
基准线和基准点通常由专门的测量人员用测量仪器按测量规程设定，所有设备安装的平面位置和标高，应以确定的基准线和基准点为基准进行测量。
（3）生产线的纵、横向中心线以及主要设备的中心线应埋设永久性中心线标板，主要设备旁应埋设永久性标高基准点，使安装过程和生产维修均有可靠的依据，例如：烧结机的主轴线（纵向中心线）和头部大星轮轴线（横向中心线）。
对于重要、重型、特殊设备需设置沉降观测点，用于监视、分析设备在安装、使用过程中基础的变化情况。
4 基础检查验收（1）设备基础施工质量应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的规定，并应有验收资料或记录。
（2）设备基础混凝土强度的验收要求1）基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要求，如果对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用回弹法或钻芯法等对基础的强度进行复测。
2）重要的设备基础应用重锤做预压强度试验，预压合格并有预压沉降详细记录。
（3）设备基础位置和尺寸的验收要求1）机械设备安装前，应按规范允许偏差对设备基础的位置和尺寸进行复检。

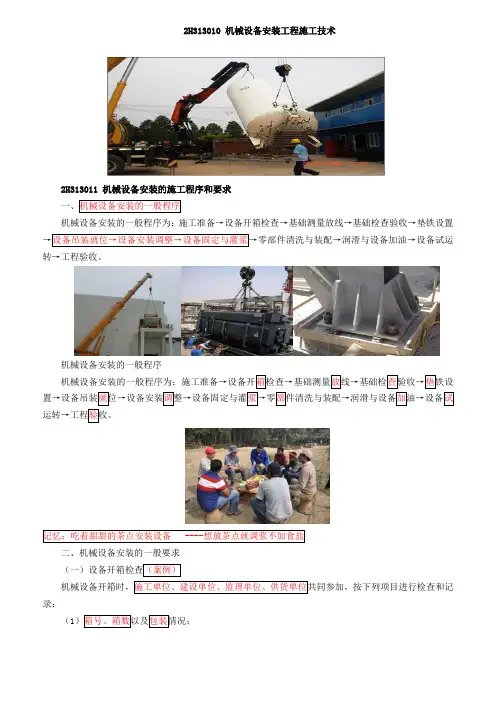

2019年二建机电实务-机电工程安装技术笔记及习题(一)
垫铁间的距离，宜为 500～1000mm；(5)设备底座有接缝处的两侧，各设置一组垫铁；(6)每组垫铁的块
数不宜超过 5 块，放置平垫铁时，厚的宜放在下面，薄的宜放在中间，垫铁的厚度不宜小于 2mm。
【例题 2·单选】设备吊装就位的紧后工序是（ ）。【2012】
A.设备清洗
B.设备灌浆
C.设备安装调整
录： （1）箱号、箱数以及包装情况；
（2）设备名称、规格和型号，重要零部件还需按质量标准进行检查验收； （3）随机技术文件（如使用说明书、合格证明书和装箱清单等）及专用工具； （4）有无缺损件，表面有无损坏和锈蚀； （5）其他需要记录的事项。
简记：外观检查、规格型号数量、技术文件、记录 记忆：类比收快递 （二）基础检查验收（案例） 1.设备基础混凝土强度检查验收 （1）基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养 护及混凝土强度是否符合设计要求。 （2）若对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用回弹法或钻芯法等对 基础的强度进行复测。
D.垫铁安装
【答案】C
【解析】机械设备安装的一般程序为：施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁
（7）每组垫铁应放置整齐平稳，并接触良好。 （8）设备调平后，垫铁端面应露出设备底面外缘，平垫铁宜露出 10〜30mm，斜垫铁宜露出 10〜50mm。 垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心；
（9）除铸铁垫铁外，设备调整完毕后各垫铁相互间用定位焊焊牢。
（四）设备固定与灌浆 1.设备固定 （1）对于解体设备应先将底座就位固定后，再进行上部设备部件的组装。 2.设备灌浆 （1）设备灌浆分为一次灌浆和二次灌浆。一次灌浆是设备粗找正后，对地脚螺栓预留孔进行的灌 浆。二次灌浆是设备精找正、地脚螺栓紧固、检测项目合格后对设备底座和基础间进行的灌浆。
放线验线管理规定
放线验线管理规定吴江经济开发区建设工程规划放线验线管理规定（试行）建设工程规划放线、验线是城乡规划实施管理的重要环节，是城乡规划建设具体实施的有效保障。
根据相关法律、法规，结合我区实际，制定本规定。
建设工程规划放线、验线管理分为两步实施：规划放线成果验收及工程基础±0.00规划核实。
视项目性质分为工业项目和非工业项目进行如下操作：1、工业项目1.1规划放线成果验收建设单位在领取《建设工程规划许可证》后，委托具相应资质的测绘单位（视情况也可委托具备测绘技术人员的施工单位）对经审定的工程总平面图进行现场放线，并通知规划部门进行实地验线。
工程现场须保证放线标志正确、清晰设置，并现场做好《建设工程放线定位验收记录表》。
规划部门自受理之日起3个工作日内至现场进行核实（因不可抗拒的天气因素，时间顺延），符合规划要求的在《放线定位验收记录表（工业项目）》登记并存档，作为建设工程过程管理的依据。
1.2工程基础±0.00规划核实建设项目施工至基础±0.00时，建设单位向规划部门提出核实申请。
工程现场须保证±0.00标志已正确、清晰设置。
规划部门自受理之日起3个工作日内至现场进行核实（因不可抗拒的天气因素，时间顺延），符合规划要求的核发《放线定位验收记录表（工业项目）》，作为建设工程过程管理的依据。
2、非工业项目2.1 规划放线成果验收2.1.1建设单位在工程总平面图经规划部门审定并领取《规划审查意见（建设工程）》后，委托测绘单位（具备工程测绘资质）对经审定的工程总平面图进行现场放线，并制作《建设工程放线测量技术报告》。
2.1.2放线报告文本除符合测绘行业技术成果规范外，同时必须反映以下内容：⑴、《城市规划测绘资格证书》编号，审定人、审核人、项目负责人签名，测绘单位技术成果专用章等完整内容；⑵、放线测绘依据、技术总结，以及其他需要注明的事项；⑶、放线成果图和电子文件，并标注以下内容：a、用地红线、道路坐标；b、建筑物坐标、间距及与现状建筑物、道路、河道、高压线等的距离关系；c、地下室范围、坐标、出入口位置。
城市建设项目规划放线、验线和竣工综合验收实施办法
城市建设项目规划放线、验线和竣工综合验收实施办法永州市中心城市建设项目规划放线、验线和竣工综合验收实施办法 [日期:2007-08-08] 来源: 作者: [字体:大中小](试行)第一章总则第一条为将建设项目的规划放线、验线、规划验收工作与建设工程的基槽验收、基础验收、竣工验收有效整合，将规划批后管理与工程建设过程中的监督管理有效结合，提高工作效率，有效遏制违规违法建设行为，根据《城市规划法》、《建筑法》、《湖南省,城市规划法,实施办法》、《建设工程质量管理条例》、《房屋建筑和市政基础设施工程竣工验收备案管理暂行办法》、《城建档案管理规定》和《城市地下管线工程档案管理办法》、《湖南省建设工程竣工规划验收制度》等法律、法规、规章和规范性文件，结合我市实际情况，制定本办法。
第二条永州中心城市规划区范围内建设项目的规划放线、验线和竣工综合验收均按照本办法执行。
第三条规划放线、验线和工程竣工综合验收按以下程序进行:申请?放线?验线和基槽验收?复核验线和基础验收?建筑外观造型和外墙装饰材料验收?城建档案专项预验收?工程竣工综合验收与备案。
第四条永州中心城市规划区范围内建设项目的规划放线、验线和竣工综合验收工作，由市规划建设局负责。
其中，规划放线的具体工作由建设项目规划审批的经办科室负责组织;验线和基槽验收、复核验线和基础验收、建筑外观造型和外墙装饰材料的规划验收等具体工作由市建设工程质量安全监督站(以下简称市质安站)负责组织;城建档案专项预验收由市城建档案管理办公室(馆)(以下简称市城档办)负责组织;竣工综合验收具体工作由建设业主负责组织。
在上述具体各项工作中，涉及到房屋建筑工程的工作由规划管理科负责，涉及到市政管线工程的工作由市政管线科负责，涉及到测量、绘图的工作由市勘测设计院负责。
第五条永州市建设项目规划放线、验线、竣工综合验收记录应按照本办法第三条规定的程序，对不同阶段，分别记载现场放线标桩测量情况、现场验线和基槽验收情况，现场复核验线和基础验收情况，建筑外观造型和外墙装饰材料规划验收情况，城建档案专项预验收情况，工程竣工综合验收情况。
机电安装施工步序与流程图
机电安装施工步序与流程图1.工程测量基本程序：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。
2.3.机械设备安装的一般程序为：施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。
4.电气装置安装的施工程序：（一）电气装置安装的施工一般程序电气装置安装的施工一般程序：埋管与埋件→设备安装→电线与电缆敷设→回路接通→通电检查试验及调试→试运行→交付使用。
（二）常用电气装置安装的施工程序1.旋转电机的施工程序2.电站发电机的施工程序：定子就位→检查及电气试验→穿转子→调整空气间隙→附属设备及管路安装→氢冷发电机的整体气密性试验等。
在定子就位后和穿转子前，要对发电机全面进行检查，分别测定定子和转子绕组的绝缘。
2.变压器的施工程序油浸电力变压器的一般安装工序：开箱检查→本体密封检验→绝缘判定→设备就位→器身检查→附件安装→滤油→注油→整体密封试验。
3.母线安装的施工程序封闭母线的安装程序：核对设备位置及支架位置尺寸、封闭母线开箱检查及核对尺寸→封闭母线吊装→封闭母线找正固定→导体焊接→外壳焊接→电气试验→封闭母线与设备连接。
35kV以下架空电力线路施工要求架空电力线路安装程序：挖电杆和拉线坑→基础埋设→电杆组合→横担安装→绝缘子安装→立杆→拉线安装→导线架设。
施工程序流程图：部分工序施工程序：1.变压器安装：2.成套配电盘及开关柜安装：3.电动机检查接线：电压1KV下、容量100KW以下电动机的检查：4.配管及管内穿线：5.电缆敷设：6.照明工程：成套配电柜（开关柜）的安装顺序：开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。
变压器的施工程序：开箱检查→变压器二次搬运→变压器安装→附件安装→变压器检查及交接试验→送电前检查→送电运行验收。
建筑地基与基础工程施工质量验收
建筑地基与基础工程施工质量验收第一节灰土地基工程一、施工过程质量控制（1）基坑（槽）在铺灰土前必须先行钎探验槽，并按设计和勘探部门的要求处理完地基，办完隐检手续。
（2）当地下水位高于基坑（槽）底时，施工前应采取排水或降低底下水位的措施，使地下水位经常保持在施工面以下0.5m左右，在3日内不得受水浸泡。
（3）施工前应根据工程特点、设计压实系数，土料种类、施工条件等，合理确定土料含水量控制范围，铺灰土的厚度和夯打遍数等参数。
重要的灰土填方参数应通过压实实验来确定。
（4）分段施工时，不得在墙角、柱基及承重窗间墙下接缝，上下两层的接缝距离不得小于500mm，接缝处应夯压密实。
（5）灰土在施工前应充分拌匀，控制含水量，一般最优含水量为16%左右，如水分过多或不足时，应晾干或洒水湿润。
在现场可按经验直接判断，方法是：手握灰土成团，两指轻捏即碎，这时即可判定灰土达到最优含水量。
（6）灰土垫层应选用平碾和羊足碾、轻型夯实机及压路机，分层填铺夯实。
（7）灰土应当日铺填夯压，入槽（坑）的灰土不得隔日夯打，如刚铺筑完毕或尚未夯实的灰土遭雨淋浸泡时，应将积水及松软灰土挖去并填补夯实，受浸泡的灰土，应晾干后再夯打密实。
（8）垫层施工完后，应及时修建基础并回填基坑，或临时遮盖防止日晒雨淋，夯实后的灰土12日内不得受水浸泡。
（9）冬期施工，必须在基层不冻的状态下进行，土料应覆盖保温，不得使用夹有冻土及冰块的土料，施工完的垫层应加盖塑料面或草袋保温。
第二节混凝土预制桩一、混凝土预制桩施工过程控制1.混凝土预制桩的作业条件（1）桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。
桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。
（2）处理完高空和地下的障碍物。
如影响邻近建筑物或构筑物的使用或安全时，应会同有关单位采取有效措施，予以处理。
（3）根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志。
（4）场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。
2018年二级建造师《机电工程》讲解：2H313011机械设备安装的施工程序和要求
2018年二级建造师《机电工程》讲解：2H313011机械设备安装的施工程序和要求掌握二级建造师考试机电工程考点，对于知识点的融会贯通至关重要。
学尔森二级建造师考试频道特地整理二级建造师考试考点，本文为：2018年二级建造师《机电工程》讲解：2H313011机械设备安装的施工程序和要求，希望能助各位二级建造师考生一臂之力!2H313010 机械设备安装工程施工技术2H313011 机械设备安装的施工程序和要求一、机械设备安装的一般程序(学尔森二级建造师频道整理机械设备安装的施工程序和要求)机械设备安装的一般程序为:施工准备一设备开箱检查~基础测量放线~基础检查验收一垫铁设置一设备吊装就位一设备安装调整一设备固定罐浆~零部件清洗与装配一润滑与设备加油~设备试运转一工程验收。
二、机械设备安装的一般要求(一)施工条件和准备1编制施工组织设计或专项施工方案(1)施工单位必须遵守按图施工的原则。
《机械设备安装工程施工及验收通用规范》Gv X0231-?009(以下简称《通用规范})第1.0.3条规定: 设备安装工程应按设计一施工。
当施工时发现设计有不合理之处。
应及时提出修改建议.并经设计变更批准后.方可按变更后的设计施(2)对机械设备安装有关的设计文件、施工图纸进行自审和会审，编制施工方案并进行技术交底。
大型、复杂的机械设备安装T程应编制施工组织设计或专项施工方案2，编制设备进场计划，劳动力、材料、机具等资源使用计划，有序组织进场m《通用规范矛第10条规定: 安装的机械设备、主要的或用于重要部位的材料.必须符合没计和产品标准的规定并应有合格证明二(2)对于拆迁设备、旧设备、出厂不合格的机械产品及因精度达不到使用要求的机械设备.其施T及验收要求，则由建设单位和施工单位另行商定。
(3)对有的设备虽有出厂合格证，但实际是不合格产品.应视为不合格产品.亦不得进行安装:(4)对工程中用量很大的主要材料，或者用量虽不大.但用于重要部位的材料.不允许有差错二例如:高强螺栓质量问题、风机叶片的材质问题、高压管因材质引起的爆裂等.一旦出现问题将给工程造成重大损失。
