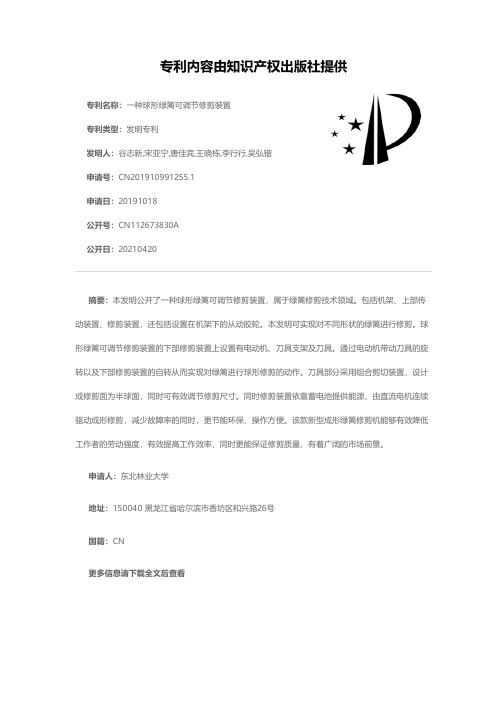

专利名称：一种球形绿篱可调节修剪装置
专利类型：发明专利
发明人：谷志新,宋亚宁,唐佳宾,王晓栋,李行行,吴弘锴申请号：CN201910991255.1
申请日：20191018
公开号：CN112673830A
公开日：
20210420
专利内容由知识产权出版社提供
摘要：本发明公开了一种球形绿篱可调节修剪装置，属于绿篱修剪技术领域。
包括机架、上部传动装置、修剪装置，还包括设置在机架下的从动胶轮。
本发明可实现对不同形状的绿篱进行修剪。
球形绿篱可调节修剪装置的下部修剪装置上设置有电动机、刀具支架及刀具。
通过电动机带动刀具的旋转以及下部修剪装置的自转从而实现对绿篱进行球形修剪的动作。
刀具部分采用组合剪切装置，设计成修剪面为半球面，同时可有效调节修剪尺寸。
同时修剪装置依靠蓄电池提供能源，由直流电机连续驱动成形修剪，减少故障率的同时，更节能环保、操作方便。
该款新型成形绿篱修剪机能够有效降低工作者的劳动强度，有效提高工作效率，同时更能保证修剪质量，有着广阔的市场前景。
申请人：东北林业大学
地址：150040 黑龙江省哈尔滨市香坊区和兴路26号
国籍：CN
更多信息请下载全文后查看。
一种绿篱修剪机[发明专利]
![一种绿篱修剪机[发明专利]](https://img.taocdn.com/s3/m/02e683b203d276a20029bd64783e0912a3167c58.png)
(10)申请公布号(43)申请公布日 (21)申请号 201510794584.9(22)申请日 2015.11.18A01G 3/04(2006.01)(71)申请人西安科技大学地址710054 陕西省西安市雁塔中路58号(72)发明人闫向彤 刘俊冬(74)专利代理机构西安创知专利事务所 61213代理人谭文琰(54)发明名称一种绿篱修剪机(57)摘要本发明公开了一种绿篱修剪机，包括用于修剪绿篱顶部的主修剪装置、用于修剪绿篱内侧部的内侧修剪装置和用于修剪绿篱外侧部的外侧修剪装置，以及用于带动所述主修剪装置、内侧修剪装置和外侧修剪装置沿绿篱延伸方向移动的基础承载车，所述主修剪装置和外侧修剪装置均安装在所述基础承载车上，所述内侧修剪装置安装在所述主修剪装置上。
该绿篱修剪机能够完成对绿篱顶部、内侧部和外侧部的三面修剪，一次性修剪成形，提高了绿篱修剪的工作效率，有效的解除了人力。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书3页 说明书8页 附图8页CN 105230365 A 2016.01.13C N 105230365A1.一种绿篱修剪机，其特征在于：包括用于修剪绿篱(4)顶部的主修剪装置(1)、用于修剪绿篱(4)内侧部的内侧修剪装置(2)和用于修剪绿篱(4)外侧部的外侧修剪装置(3)，以及用于带动所述主修剪装置(1)、内侧修剪装置(2)和外侧修剪装置(3)沿绿篱(4)延伸方向移动的基础承载车(5)，所述主修剪装置(1)和外侧修剪装置(3)均安装在所述基础承载车(5)上，所述内侧修剪装置(2)安装在所述主修剪装置(1)上。
2.根据权利要求1所述的一种绿篱修剪机，其特征在于：所述主修剪装置(1)包括底盘(1-1)、主修剪竖直柱(1-2)、主修剪水平梁(1-3)和主修剪刀盘装置(1-4)，所述主修剪竖直柱(1-2)安装在所述底盘(1-1)上，所述底盘(1-1)安装在所述基础承载车(5)上，所述主修剪水平梁(1-3)安装在所述主修剪竖直柱(1-2)上，所述主修剪刀盘装置(1-4)安装在所述主修剪水平梁(1-3)上；所述主修剪刀盘装置(1-4)包括主修剪刀盘箱(1-4-1)、设置在所述主修剪刀盘箱(1-4-1)内的主修剪刀盘和安装在所述主修剪刀盘箱(1-4-1)上的主修剪传动箱(1-4-2)，所述主修剪传动箱(1-4-2)上设置有主修剪驱动电机(1-4-3)，所述主修剪传动箱(1-4-2)内设置有用于将主修剪驱动电机(1-4-3)的动力输送给所述主修剪刀盘的主修剪传动机构。
一种具有排枝功能的绿篱修剪刀具[发明专利]
![一种具有排枝功能的绿篱修剪刀具[发明专利]](https://img.taocdn.com/s3/m/94c4ff09f8c75fbfc67db2c5.png)

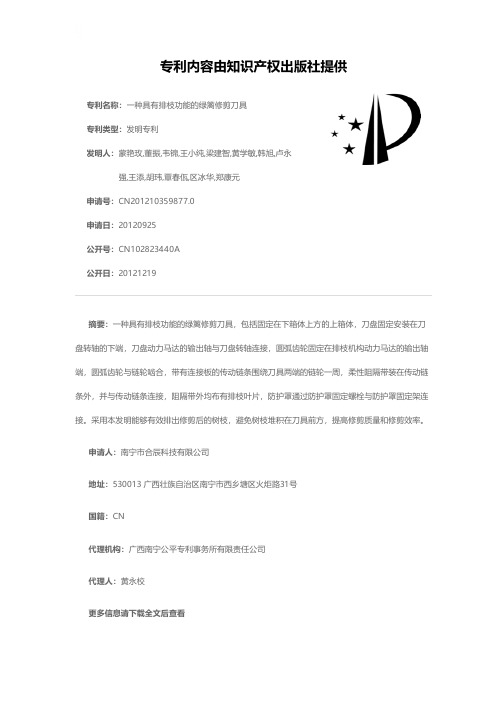

专利名称：一种具有排枝功能的绿篱修剪刀具
专利类型：发明专利
发明人：蒙艳玫,董振,韦锦,王小纯,梁建智,黄学敏,韩旭,卢永强,王添,胡玮,覃春佤,区冰华,郑康元
申请号：CN201210359877.0
申请日：20120925
公开号：CN102823440A
公开日：
20121219
专利内容由知识产权出版社提供
摘要：一种具有排枝功能的绿篱修剪刀具，包括固定在下箱体上方的上箱体，刀盘固定安装在刀盘转轴的下端，刀盘动力马达的输出轴与刀盘转轴连接，圆弧齿轮固定在排枝机构动力马达的输出轴端，圆弧齿轮与链轮啮合，带有连接板的传动链条围绕刀具两端的链轮一周，柔性阻隔带装在传动链条外，并与传动链条连接，阻隔带外均布有排枝叶片，防护罩通过防护罩固定螺栓与防护罩固定架连接。
采用本发明能够有效排出修剪后的树枝，避免树枝堆积在刀具前方，提高修剪质量和修剪效率。
申请人：南宁市合辰科技有限公司
地址：530013 广西壮族自治区南宁市西乡塘区火炬路31号
国籍：CN
代理机构：广西南宁公平专利事务所有限责任公司
代理人：黄永校
更多信息请下载全文后查看。
一种园林植被剪枝刀[发明专利]
![一种园林植被剪枝刀[发明专利]](https://img.taocdn.com/s3/m/70ccadeade80d4d8d05a4f81.png)

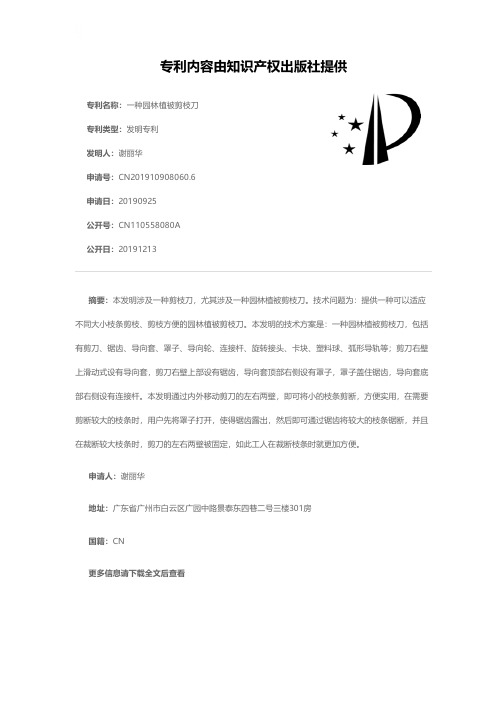

专利名称：一种园林植被剪枝刀专利类型：发明专利
发明人：谢丽华
申请号：CN201910908060.6申请日：20190925
公开号：CN110558080A
公开日：
20191213
专利内容由知识产权出版社提供
摘要：本发明涉及一种剪枝刀，尤其涉及一种园林植被剪枝刀。
技术问题为：提供一种可以适应不同大小枝条剪枝、剪枝方便的园林植被剪枝刀。
本发明的技术方案是：一种园林植被剪枝刀，包括有剪刀、锯齿、导向套、罩子、导向轮、连接杆、旋转接头、卡块、塑料球、弧形导轨等；剪刀右壁上滑动式设有导向套，剪刀右壁上部设有锯齿，导向套顶部右侧设有罩子，罩子盖住锯齿，导向套底部右侧设有连接杆。
本发明通过内外移动剪刀的左右两壁，即可将小的枝条剪断，方便实用，在需要剪断较大的枝条时，用户先将罩子打开，使得锯齿露出，然后即可通过锯齿将较大的枝条锯断，并且在裁断较大枝条时，剪刀的左右两壁被固定，如此工人在裁断枝条时就更加方便。
申请人：谢丽华
地址：广东省广州市白云区广园中路景泰东四巷二号三楼301房
国籍：CN
更多信息请下载全文后查看。
一种用于植物修剪的刀具[实用新型专利]
![一种用于植物修剪的刀具[实用新型专利]](https://img.taocdn.com/s3/m/272a2ae4f12d2af90342e6ba.png)

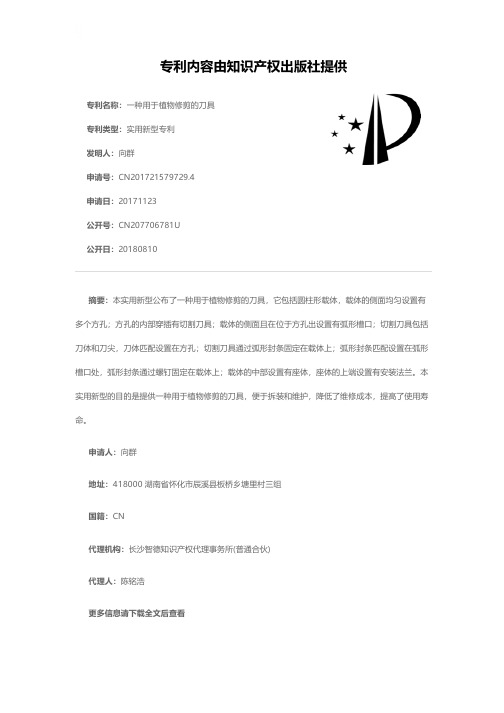

专利名称：一种用于植物修剪的刀具专利类型：实用新型专利
发明人：向群
申请号：CN201721579729.4
申请日：20171123
公开号：CN207706781U
公开日：
20180810
专利内容由知识产权出版社提供
摘要：本实用新型公布了一种用于植物修剪的刀具，它包括圆柱形载体，载体的侧面均匀设置有多个方孔；方孔的内部穿插有切割刀具；载体的侧面且在位于方孔出设置有弧形槽口；切割刀具包括刀体和刀尖，刀体匹配设置在方孔；切割刀具通过弧形封条固定在载体上；弧形封条匹配设置在弧形槽口处，弧形封条通过螺钉固定在载体上；载体的中部设置有座体，座体的上端设置有安装法兰。
本实用新型的目的是提供一种用于植物修剪的刀具，便于拆装和维护，降低了维修成本，提高了使用寿命。
申请人：向群
地址：418000 湖南省怀化市辰溪县板桥乡塘里村三组
国籍：CN
代理机构：长沙智德知识产权代理事务所(普通合伙)
代理人：陈铭浩
更多信息请下载全文后查看。
一种园林苗木修剪剪刀[实用新型专利]
![一种园林苗木修剪剪刀[实用新型专利]](https://img.taocdn.com/s3/m/14bab5b203d276a20029bd64783e0912a2167cec.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020118270.3(22)申请日 2020.01.18(73)专利权人 江苏农林职业技术学院地址 212400 江苏省镇江市句容市文昌东路19号江苏农林职业技术学院(72)发明人 刘国华 周兴元 (74)专利代理机构 北京慕达星云知识产权代理事务所(特殊普通合伙)11465代理人 符继超(51)Int.Cl.A01G 3/02(2006.01)(54)实用新型名称一种园林苗木修剪剪刀(57)摘要本实用新型公开了一种园林苗木修剪剪刀，包括：第一连杆、第二连杆、刀片、调节手柄和调节螺栓，第一连杆与第二连杆交叉处贯穿设置有销轴，第一连杆与第二连杆通过销轴转动连接；第一连杆和第二连杆的首端均可拆卸安装有刀片，第一连杆和第二连杆的尾端均套设有调节手柄，第一连杆和第二连杆尾端均开设有卡接槽，调节手柄上设置有螺纹孔，调节螺栓与螺纹孔螺纹连接，并贯穿螺纹孔抵在卡接槽的内壁上。
本实用新型结构简单，使用方便，刀片可以随时更换，且更换方便，大大的提高了园林苗木修剪的工作效率。
权利要求书1页 说明书3页 附图3页CN 211793079 U 2020.10.30C N 211793079U1.一种园林苗木修剪剪刀，其特征在于，包括：第一连杆、第二连杆、刀片、调节手柄和调节螺栓，其中，所述第一连杆与所述第二连杆交叉处贯穿设置有销轴，所述第一连杆与所述第二连杆通过所述销轴转动连接；所述第一连杆和所述第二连杆的首端均可拆卸安装有所述刀片，所述第一连杆和所述第二连杆的尾端均套设有所述调节手柄，所述第一连杆和所述第二连杆尾端均开设有卡接槽，所述调节手柄上设置有螺纹孔，所述调节螺栓与所述螺纹孔螺纹连接，并贯穿所述螺纹孔抵在所述卡接槽的内壁上。
2.根据权利要求1所述的一种园林苗木修剪剪刀，其特征在于，所述第一连杆和所述第二连杆的首端均设置有两个凸起，所述刀片上开设有两个与所述凸起相匹配的通孔一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910276568.9
(22)申请日 2019.04.08
(71)申请人 滨州学院
地址 256600 山东省滨州市黄河五路391号
滨州学院
(72)发明人 章健 赵政阳 张贤 王明源
陈蒙恩
(74)专利代理机构 北京华际知识产权代理有限
公司 11676
代理人 褚庆森
(51)Int.Cl.
A01G 3/04(2006.01)
(54)发明名称一种用于球形植被修剪的绿篱刀及绿篱机(57)摘要本发明的用于球形植被修剪的绿篱刀，包括底板、两侧板、下锯齿刀片、上锯齿刀片、活动板和转轴，侧板与底板之间设置有开槽，活动板的两端位于开槽中；特征在于：下锯齿刀片固定于底板的外侧，上锯齿刀片位于下锯齿刀片的上方并与活动板固定；活动板伸出开槽的两端均固定有竖向的导向板，导向板的中央开有导向槽，转轴的两端设置于两侧板上，转轴伸出侧板的两端均固定有曲柄，曲柄伸入导向板的导向槽中；两侧板之间的转轴上固定有两皮带轮。
本发明的绿篱刀，在皮带带动皮带轮和转轴转动的过程中，转轴两端的曲柄通过对活动板的驱动，可带动活动板来回运动，进而带动上锯齿刀片相对于下锯齿刀片来回运动，
进而实现对植物的修剪作业。
权利要求书1页 说明书4页 附图5页CN 109769492 A 2019.05.21
C N 109769492
A
权 利 要 求 书1/1页CN 109769492 A
1.一种用于球形植被修剪的绿篱刀，包括底板（1）、两侧板（2）、下锯齿刀片（3）、上锯齿刀片（4）、活动板（5）和转轴（6），两侧板固定于底板的两侧，侧板与底板之间设置有开槽（7），活动板的两端位于开槽中；其特征在于：下锯齿刀片固定于底板的外侧，上锯齿刀片位于下锯齿刀片的上方并与活动板的一端固定；活动板伸出开槽的两端均固定有竖向的导向板（8），导向板的中央沿其长度方向开设有导向槽（10），转轴的两端转动设置于两侧板上，转轴的两端伸出两侧板；转轴伸出侧板的两端均固定有曲柄（9），曲柄伸入导向板（8）的导向槽中；两侧板之间的转轴上固定有两皮带轮（11）。
2.根据权利要求1所述的用于球形植被修剪的绿篱刀，其特征在于：包括由两柱形筒（12）和U形杆（13）组成的张紧机构，两柱形筒分别固定于两侧板上，柱形筒的内部空腔中设置有弹簧，U形杆的两端插入柱形筒的内部空腔中，弹簧的下端固定于柱形筒上，弹簧的上端固定于U形杆上。
3.根据权利要求1或2所述的用于球形植被修剪的绿篱刀，其特征在于：包括底座（14），底座上固定有旋转轴（15），旋转轴的上端设置有轴承（16），底座的两侧均固定有多个成弧形分布的绿篱刀（20），绿篱刀与底座之间、相邻两绿篱刀之间经具有固定角度的合页固定连接；底座上固定有绿篱电机（17），相邻绿篱刀上的皮带轮（11）经皮带（18）传动连接，绿篱电机的输出轴上固定有两皮带轮，绿篱电机输出轴上的两皮带轮经皮带分别于底座两侧的绿篱刀上的皮带轮传动连接。
4.一种基于权利要求3所述的用于球形植被修剪的绿篱刀的绿篱机，其特征在于：包括机架（21）、升降架（22）、外方形管（25）和内方形管（26），机架底部的四个角上均固定有万向轮（23），机架上端的四个角上均固定有液压缸（24），升降架的四个角固定于液压缸的伸缩杆上；外方形管（25）水平固定于升降架（22）上，内方形管插入外方形管的内部空腔中，旋转轴（15）经轴承（16）固定于内方向管（26）的外端。
5.一种基于权利要求4所述的用于球形植被修剪的绿篱刀的绿篱机，其特征在于：所述机架（21）的两侧均设置有落叶收集装置，落叶收集装置由落叶收集箱（27）、收集槽（28）、传送带（29）和外延板（30）组成，落叶收集箱固定于机架上，收集槽设置于收集箱的底部，外延板固定于收集槽的内侧；外延板用于将落叶导流至收集槽中，传送带将收集槽中的落叶运送至落叶收集箱中；内方形管（26）的前端固定有对待修剪植物进行图像采集和识别的摄像头（31）。
