六位半数字电压表
基于AD7710的6位半电压表头的研制

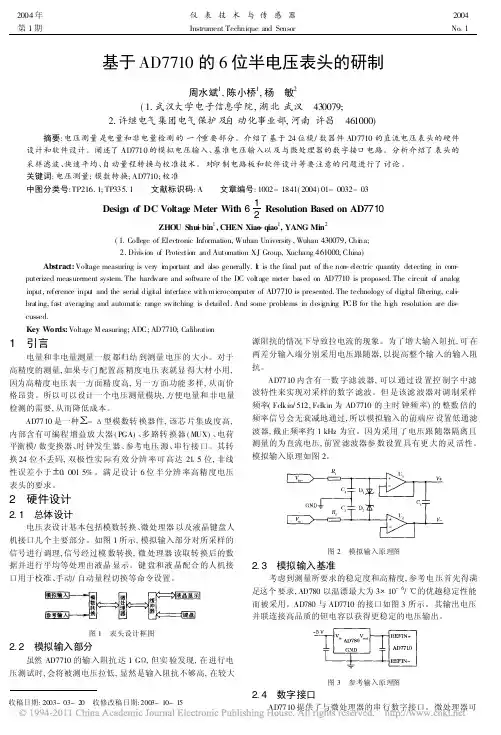

收稿日期:2003-03-20 收修改稿日期:2003-10-15基于AD7710的6位半电压表头的研制周水斌1,陈小桥1,杨 敏2(1.武汉大学电子信息学院,湖北武汉 430079;2.许继电气集团电气保护及自动化事业部,河南许昌 461000)摘要:电压测量是电量和非电量检测的一个重要部分。
介绍了基于24位模/数器件AD7710的直流电压表头的硬件设计和软件设计。
阐述了AD7710的模拟电压输入、基准电压输入以及与微处理器的数字接口电路。
分析介绍了表头的采样滤波、快速平均、自动量程转换与校准技术。
对印制电路板和软件设计等要注意的问题进行了讨论。
关键词:电压测量;模数转换;AD7710;校准中图分类号:TP216.1;TP335.1 文献标识码:A 文章编号:1002-1841(2004)01-0032-03Design of DC Voltage Meter With 612Resolution Based on AD 7710ZHOU Shu -i bin 1,CHEN Xiao -qiao 1,YANG Min 2(1.College of Electronic Information,Wuhan University ,Wuhan 430079,Chi na;2.Division of Protection and Automation XJ Group,Xuchang 461000,China)Abstract:Voltage measuring is very i mportant and also generally.It is the final part of the non -electric quantity detecting in com -puterized measurement system.The hard ware and software of the DC voltage meter based on AD7710is proposed.The circuit of analog input,reference inpu t and the serial digi tal interface with microcomputer of AD7710is presented.The technology of digi tal filtering,cal-i brating,fast averaging and automatic range switching is detailed.And some problems in desi gni ng PCB for the hi gh resolution are dis -cussed.Key Words:Voltage M easuring;ADC;AD7710;Calibration1 引言电量和非电量测量一般都归结到测量电压的大小。
法规-制造计量器具许可证考核必备条件
衡器制造计量器具许可证考核必备条件（一）电子计价秤、电子计重秤一、适用范围本考核条件适用于对生产电子计价秤、电子计重秤（30kg及以下）企业的制造许可证考核、有效期满后的复查以及日常监督检查，是对《制造计量器具许可证考核规范》有关内容的补充。
二、生产规漠1、厂房面积：500m2以上；2、年生产能力：10000台以上。
三、生产设施l、多工位装配作业线；2、电路板清洗设备（采用免洗焊剂的除外）；3、焊接设备；4、整机老化设备（整机老化试验要求连续通电72小时以上）；5、整机测试区域要有空调。
四、检测设备1、通用电气仪表；（1）6位半以上数字电压表（准确度优于1μV）；（2）示波器；（3）调压器；（4）泄漏电流测试仪；（5）绝缘强度测试仪；（6）绝缘电阻测试仪；2、电子元器件（电阻、电容、电感等）老化与检测装置；3、电路板组件检验装置；4、标准法码：准确度等级M1级以上、量程覆盖最大称量的标准砝码和能测数字示值化整误差的0.1e的小片砝码多个；5、高低温性能试验箱（-20℃~50℃）；6、恒温恒湿箱；7、耐久性试验设备；8、外购称重传感器的，要有传感器检测装置；9、键盘耐久性检测设备。
（二）电子地上衡、地中衡、汽车衡一、适度范围本考核条件适用于对生产电子地上衡、地中衡、汽车衡企业的制造许可证考核、有效期满后的复查以及日常监督检查，是对《制造计量器具许可证考核规范》有关内容的补充。
二、生产规模l、厂房面积：1000m2以上；2、年生产能力：200台以上。
三、生产设施1、焊接设备；2、起吊设备；3、满足工艺需要的机械加工设备；4、整机检验平台（场地）；5、剪板机或自动、半自动切割设备；6、表面涂漆场地。
四、检测设备1、通用电气仪表；（l）调压器；（2）6位半以上数字电压表（准确度优于1μV）；（3）泄漏电流测试仪；（4）绝缘强度测试仪；（5）绝缘电阻测试仪；（6）标准信号源（准确度优于0.01％）；2、标准砝码：最大称量在100t以下的，应具有不少于最大称量的M1级标准法码和能测数字示值化整误差的0.1e的小珐码多个。
6位半表头

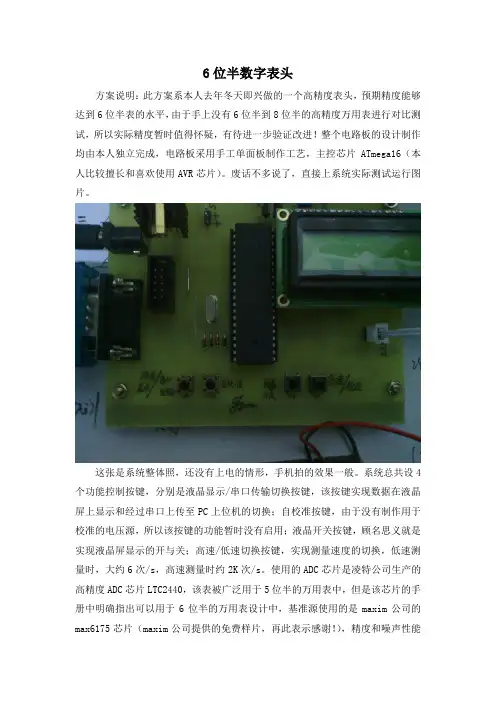

6位半数字表头方案说明：此方案系本人去年冬天即兴做的一个高精度表头，预期精度能够达到6位半表的水平，由于手上没有6位半到8位半的高精度万用表进行对比测试，所以实际精度暂时值得怀疑，有待进一步验证改进！整个电路板的设计制作均由本人独立完成，电路板采用手工单面板制作工艺，主控芯片ATmega16（本人比较擅长和喜欢使用AVR芯片）。
废话不多说了，直接上系统实际测试运行图片。
这张是系统整体照，还没有上电的情形，手机拍的效果一般。
系统总共设4个功能控制按键，分别是液晶显示/串口传输切换按键，该按键实现数据在液晶屏上显示和经过串口上传至PC上位机的切换；自校准按键，由于没有制作用于校准的电压源，所以该按键的功能暂时没有启用；液晶开关按键，顾名思义就是实现液晶屏显示的开与关；高速/低速切换按键，实现测量速度的切换，低速测量时，大约6次/s，高速测量时约2K次/s。
使用的ADC芯片是凌特公司生产的高精度ADC芯片LTC2440，该表被广泛用于5位半的万用表中，但是该芯片的手册中明确指出可以用于6位半的万用表设计中，基准源使用的是maxim公司的max6175芯片（maxim公司提供的免费样片，再此表示感谢！），精度和噪声性能都比较优异。
这张是新旧表头对比照，之前曾经做过一板简单的，性能也很优异，但是只能液晶屏显示，实用性很低于是就有了重新设计第2版的想法。
想到了就要做，说动手就动手，花了大约一星期把第二版做出来了，并用LabVIEW设计了一个上位机软件，可用性和可操作性大大提升。
图中测试使用一节三洋爱乐普镍氢充电电池，实测发现只有最后一位数字在跳动，说明本表头的稳定性特别好，同时也说明小日本的充电电池放电性能特别稳定。
这张是液晶屏背光打开的测量工作照，手机拍照效果一般，凑合着看吧！水就没有洗了，不影响性能。
至于为何有飞线后面会有说明的，稍安勿躁。
这张是将测量数据上传至计算机上的，软件界面一看就知道是LabVIEW开发的，不多解释。
数字电压表设计002
