光电开关种类及使用场景
光电开关的原理和应用
光电开关的原理和应用光电开关是一种利用光电效应原理实现检测和控制的设备。
它通过光电传感器将光信号转换为电信号，实现对物体的检测、计数、测距等功能。
光电开关具有响应速度快、反应灵敏、使用寿命长的特点，广泛应用于自动化控制系统中。
本文将介绍光电开关的原理、分类以及在工业生产和日常生活中的应用。
一、光电开关的工作原理光电开关的工作原理基于光电效应。
光电效应是指在光照射下，物质中的电子吸收光能并发生电离现象。
光电开关利用光电效应来实现信号的检测和控制。
其工作过程包含光电传感器和光电控制器两个部分。
光电传感器：光电传感器是光电开关中最重要的组成部分，它通常由光源、光敏元件和光电电路三部分组成。
光源发射光线照射到被测物体上，被测物体反射的光线再经过光敏元件接收。
光敏元件可以是光电二极管、光敏电阻、光敏三极管等。
当光线照射到光敏元件上时，光敏元件会产生电流或电压信号，完成对光信号的转换。
光电控制器：光电控制器是光电开关中的控制部分，其主要功能是对光敏元件输出的信号进行放大、滤波和判别。
根据不同的应用需求，光电控制器可以进行信号增强、阈值设置、控制输出等操作，使得光电开关能够适应不同环境下的检测要求。
二、光电开关的分类光电开关可以根据不同的工作原理和检测方式进行分类。
1. 按照工作原理分类：根据光电效应的不同机理，光电开关可以分为光电导型开关和光电障碍型开关。
光电导型开关：光电导型开关是利用光敏电阻的变化来实现控制开关的工作。
当被测物体出现时，光源照射到光敏电阻上，光敏电阻的阻值发生变化，从而改变了电路的导通状态。
光电障碍型开关：光电障碍型开关是利用物体进入或离开光束来实现控制开关的工作。
当被测物体进入或离开光束时，光线被遮挡或接收，从而改变了光敏元件的光信号，进而控制开关的状态。
2. 按照检测方式分类：根据被测物体与光电传感器之间的相对位置，光电开关可以分为接近式光电开关和光电遮挡式开关。
接近式光电开关：接近式光电开关是通过测量物体与光电传感器之间的距离，实现对物体的接近与离开的检测。
光电开关的分类
光电开关可分为对射型、漫反射型、镜面反射型：对射型光电开关:由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。
特征：辨别不透明的反光物体；有效距离大，因为光束跨越感应距离的时间仅一次；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高，两个单元都必须敷设电缆。
漫反射型光电开关:是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。
特征：有效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。
镜面反射型光电开关:由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。
光的通过时间是两倍的信号持续时间，有效作用距离从0.1米至20米。
特征：辨别不透明的物体；借助反射镜部件，形成高的有效距离范围；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。
按检测方式可分为漫射式、对射式、镜面反射式、槽式光电开关和.光纤式光电开关对射型由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。
特征:辨别不透明的反光物体;有效距离大，因为光束跨越感应距离的时间仅一次;不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中;装置的消耗高，两个单元都必须敷设电缆。
漫反射型是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一般到3米。
光电开关的分类特点和用途
一、光电开关的分类1.按检测方法的分类(1)光量法目前大多数光电开关用来检测物体有无的均为光量方式‚既光源受物体遮蔽或发生反射、辐射和遮光导致受光量变化来检测对象的有无。
(2)三角测距法光量方式容易受到物体表面的光洁度、粗糙度、颜色所影响‚因此在一些要求比较高的场合就需要采用距离法检测。
(3)激光测量法由激光器对被测目标发射一个光信号‚然后接受目标反射回来的光信号‚通过测量光信号往返经过的时间‚计算出目标的距离。
2.按光源种类的分类光源目前采用的大多是发光二极管(LED)‚根据不同使用目的的区别使用。
(1)白炽灯式(可见光)用于需要白光的标志检测器‚由于寿命与抗震性能‚现在使用比较少。
(2)发光二极管(LED)式(可见光、近红外光)具有调制容易、寿命长、小型、功耗小、抗震等优点是光电开关理想的光源‚可用于各种用途。
(3)荧光式(可见光)主要用于需要长度的光电系统(图像传感器等)(4)紫外光式(不可见光)通过照射紫外线用于检测发生可见光的物体(荧光整理疵点、食品中的异物等)。
(5)气体激光式(可见光)光束比较强‚用于探伤系统、条形码系统、及强光衰减大的场合‚如蒸汽、烟雾、火焰等场合。
(6)半导体激光式(红光、近红外光)具有较强的透射率和容易调制的特性‚用于如蒸汽、烟雾、火焰等场合钢铁行业与安防。
3.按光源调制种类的分类(1)直流光式使发射器的光线为不变的直流光‚包括白炽灯和用直流驱动的发光二极管。
这种方式有线路简单、响应速度快的特点‚但是抗光干扰比较弱‚目前仅在较短的距离检测中使用。
(2)调制式①、脉冲调制式使发射器发的出光线为具有一定频率的脉冲波‚一般称为调制光‚采用这种方式除了可以获得峰值很高的光脉冲功率外‚还可以对接收器输出采用具有频率选择的交流放大器进行放大‚从而减少周围光线和电气噪声的影响‚这是目前国内外使用最广的一种方式。
②机械旋转调制式对光源用棱镜或转盘孔旋转后‚提取脉冲信号‚如用于区域检测和热金属辐射的扫描检测等。
光电开关的应用场合

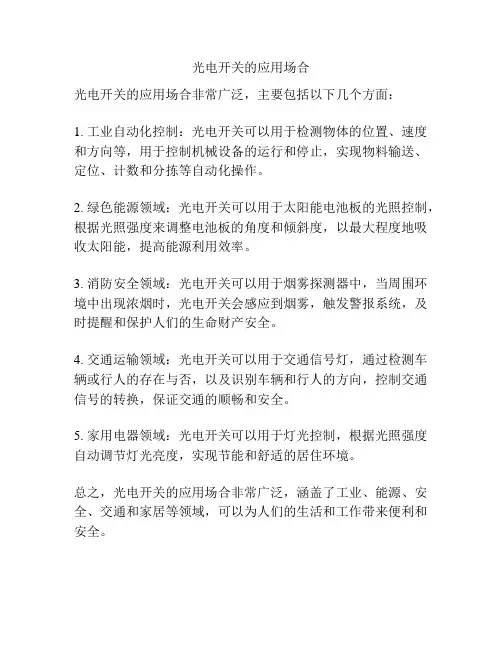

光电开关的应用场合
光电开关的应用场合非常广泛，主要包括以下几个方面：
1. 工业自动化控制：光电开关可以用于检测物体的位置、速度和方向等，用于控制机械设备的运行和停止，实现物料输送、定位、计数和分拣等自动化操作。
2. 绿色能源领域：光电开关可以用于太阳能电池板的光照控制，根据光照强度来调整电池板的角度和倾斜度，以最大程度地吸收太阳能，提高能源利用效率。
3. 消防安全领域：光电开关可以用于烟雾探测器中，当周围环境中出现浓烟时，光电开关会感应到烟雾，触发警报系统，及时提醒和保护人们的生命财产安全。
4. 交通运输领域：光电开关可以用于交通信号灯，通过检测车辆或行人的存在与否，以及识别车辆和行人的方向，控制交通信号的转换，保证交通的顺畅和安全。
5. 家用电器领域：光电开关可以用于灯光控制，根据光照强度自动调节灯光亮度，实现节能和舒适的居住环境。
总之，光电开关的应用场合非常广泛，涵盖了工业、能源、安全、交通和家居等领域，可以为人们的生活和工作带来便利和安全。
光电开关用途范文
光电开关用途范文光电开关是一种基于光电效应工作的开关设备，通过检测光线的存在与否来实现开关的启闭。
光电开关通常由发光器件、接收器件和处理电路组成，发光器件用于发射光线，接收器件用于接收光线，处理电路用于将光信号转换为控制信号。
光电开关具有许多重要的用途，以下就是一些常见的应用领域：1.工业自动化：光电开关被广泛应用于工业自动化领域，用于检测物体的存在与否、位置和速度等信息。
例如，光电开关可以用于检测流水线上的物体是否到位，以控制生产线的正常运行。
2.家电领域：光电开关可以用于家电产品中的人机交互，如电视遥控器、音响遥控器等。
通过光电开关检测用户的操作，实现对设备的控制。
此外，光电开关还可以用于检测家电产品的开关状态，避免长时间处于待机状态，节约能源。
3.制药和医疗领域：光电开关被广泛应用于制药和医疗设备中，用于检测物体的存在与否、位置和流速等信息。
例如，光电开关可以用于检测液体流量，以控制药剂的输送量。
在手术设备中，光电开关可以用于控制手术器械的操作，提高手术的准确性和安全性。
4.交通领域：光电开关可以用于交通信号灯的控制，通过检测车辆的存在与否，判断信号灯是否需要改变状态。
此外，光电开关还可以用于交通监控系统中，检测交通流量和车辆的速度，以帮助交通管理部门实施交通管理。
5.安防领域：光电开关可以用于安防设备中，检测人员的活动和位置信息。
例如，光电开关可以用于红外传感器，检测房间内是否有人活动，以触发安防警报。
此外，光电开关还可以用于智能门禁系统中，检测人员的身份信息，实现自动开门和关闭门的功能。
总之，光电开关具有广泛的应用领域，能够检测物体的存在与否、位置和速度等信息，实现自动控制和监测。
随着科技的不断进步，光电开关的应用领域将更加拓展，为各个行业带来更多的便利和效益。

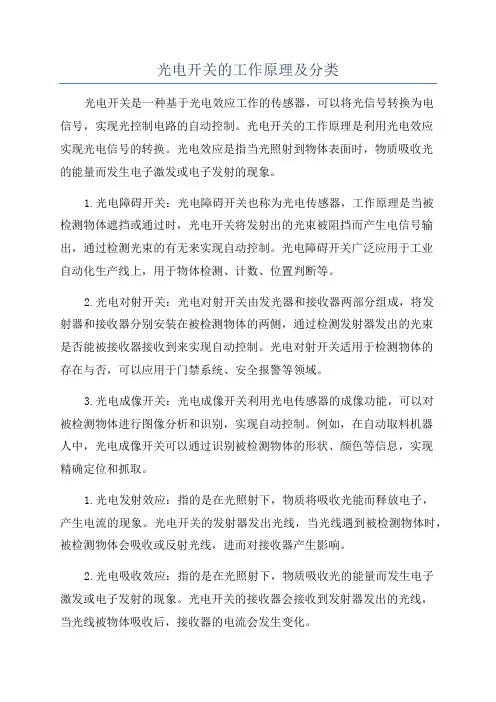

光电开关的工作原理及分类
光电开关的工作原理及分类光电开关是一种基于光电效应工作的传感器，可以将光信号转换为电信号，实现光控制电路的自动控制。
光电开关的工作原理是利用光电效应实现光电信号的转换。
光电效应是指当光照射到物体表面时，物质吸收光的能量而发生电子激发或电子发射的现象。
1.光电障碍开关：光电障碍开关也称为光电传感器，工作原理是当被检测物体遮挡或通过时，光电开关将发射出的光束被阻挡而产生电信号输出，通过检测光束的有无来实现自动控制。
光电障碍开关广泛应用于工业自动化生产线上，用于物体检测、计数、位置判断等。
2.光电对射开关：光电对射开关由发光器和接收器两部分组成，将发射器和接收器分别安装在被检测物体的两侧，通过检测发射器发出的光束是否能被接收器接收到来实现自动控制。
光电对射开关适用于检测物体的存在与否，可以应用于门禁系统、安全报警等领域。
3.光电成像开关：光电成像开关利用光电传感器的成像功能，可以对被检测物体进行图像分析和识别，实现自动控制。
例如，在自动取料机器人中，光电成像开关可以通过识别被检测物体的形状、颜色等信息，实现精确定位和抓取。
1.光电发射效应：指的是在光照射下，物质将吸收光能而释放电子，产生电流的现象。
光电开关的发射器发出光线，当光线遇到被检测物体时，被检测物体会吸收或反射光线，进而对接收器产生影响。
2.光电吸收效应：指的是在光照射下，物质吸收光的能量而发生电子激发或电子发射的现象。
光电开关的接收器会接收到发射器发出的光线，当光线被物体吸收后，接收器的电流会发生变化。
3.光电导效应：指的是材料在光照射下，电导率发生变化的现象。
利用光电导效应可以实现光电器件的光敏触发功能。
4.光电测量效应：指的是利用光电效应测量一些物理量的现象。
例如，利用光电效应可以测量光强、颜色、形状等物理信息。
综上所述，光电开关是一种基于光电效应工作的传感器，根据不同的工作原理和应用方式可以分为光电障碍开关、光电对射开关和光电成像开关等。
光电开关原理和应用
光电开关原理和应用光电开关是一种利用光电效应的器件，可以将光信号转化为电信号，从而实现对电路的控制。
光电开关主要由光源、光电传感器和电路控制组成。
当光源发出光线照射到光电传感器上时，光电传感器会产生电信号，电路控制根据接收到的电信号来控制开关的开闭状态。
光电开关的原理基于光电效应，在一定条件下，光线照射至物质表面时会产生电子的从而产生电流的现象。
光电开关中的光电传感器一般采用光敏电阻、光敏二极管或光敏三极管等器件。
当光线照射到光电传感器上时，光敏器件内部的导电材料会受到光照激发，电子从价带跃迁至导带，使得光敏器件的电阻发生变化。
根据变化后的电阻值，可以判断光电传感器是否被光线照射到，从而控制开关的状态。
光电开关的应用非常广泛。
以下是一些常见的应用场景：1.自动灯光控制：光电开关可以用来感应光线强度，实现灯光的自动开关。
当环境光线不足时，光电开关会感应到并自动开启灯光，充分利用光资源。
2.反光保护：在一些设备中，当光线强度超过一定阈值时会对设备产生干扰，光电开关可以用来检测光线强度，当超过设定阈值时自动关闭设备，保护设备的正常工作。
3.网络通信：光电开关也可以用来实现光信号的转换和传输。
光电开关可以将光信号转换为电信号，与网络通信设备相连，实现光纤传输。
4.人体感应开关：光电开关可以用来感知人体的靠近或离开，从而控制设备的开闭。
例如，当有人靠近时，光电开关感应到，设备自动开启；当人离开时，光电开关也会感应到并自动关闭设备。
5.自动化生产：在自动化生产中，光电开关可以用来检测物体的位置和距离。
例如，利用光电开关可以检测工件是否到位，从而控制机械臂的动作。
总之，光电开关是一种重要的光电器件，通过利用光电效应实现电路的控制。
光电开关具有灵敏度高、响应速度快、可靠性好的特点，在很多领域都有广泛的应用。
光电开关的应用可以极大地提高生产效率和自动化水平，提高工作的安全性和便利性。
随着科技的不断进步，光电开关的应用还将不断拓展和完善。
光电开关的原理和应用
光电开关的原理和应用光电开关是一种基于光电效应的传感器，广泛应用于工业自动化领域中。
它通过光源发出的光线和光敏元件对光线的感知，实现对物体的检测和控制。
本文将介绍光电开关的工作原理、分类及应用。
一、光电开关的工作原理光电开关是基于光电效应的工作原理来实现对物体的检测和控制。
当光源发出光线照射到光敏元件上时，光敏元件会产生电信号。
光电开关利用这一原理，通过光源和光敏元件的组合，实现对物体的接近、测距、计数等功能。
光电开关最常用的工作原理有：反射式、散射式和透射式。
1. 反射式光电开关反射式光电开关中，光源和光敏元件被安装在一起，通过反射板或者其他反射物来实现对物体的检测。
当有物体接近反射板时，光线被遮挡，光敏元件接收到的光信号减弱或消失，从而触发光电开关的输出。
反射式光电开关适用于检测较小的物体并具有较高的检测精度。
2. 散射式光电开关散射式光电开关中，光源和光敏元件被放置在不同的位置，它们通过空气或其他介质中的散射来实现对物体的检测。
当有物体接近光电开关时，光线被散射，一部分光线被光敏元件接收到，从而触发光电开关的输出。
散射式光电开关适用于检测较大的物体和不规则物体。
3. 透射式光电开关透射式光电开关中，光源和光敏元件被分别安装在物体的两侧，物体在光电开关中间穿过。
当物体遮挡了光线的通过，光敏元件接收不到足够的光信号，从而触发光电开关的输出。
透射式光电开关适用于检测物体的存在与否、测距等应用。
二、光电开关的应用光电开关具有灵敏度高、响应速度快、可靠性高等优点，因此被广泛应用于各个领域。
1. 工业自动化在工业自动化领域，光电开关常用于物体的检测与控制，如检测机械手臂的位置、检测流水线上物体的存在与否，实现自动化的生产与制造。
2. 电梯安全光电开关也适用于电梯安全系统中。
通过安装在电梯门上的光电开关，可以检测到物体是否进入电梯门的安全区域，从而避免电梯门意外关闭造成的安全隐患。
3. 交通监控在交通监控系统中，光电开关可以用于控制红绿灯的切换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电开关种类及使用场景
以光电开关种类及使用场景为题，我们来介绍一下光电开关的基本概念、分类以及常见的使用场景。
一、光电开关的基本概念
光电开关是一种利用光电效应工作的开关装置，通过探测物体对光线的遮挡或反射，来实现开关的闭合或断开。
光电开关一般由光源、光电传感器和信号处理电路组成，可以将光信号转换为电信号，实现对电路的控制。
二、光电开关的分类
根据光电开关的工作原理和使用方式，可以将其分为以下几类：
1. 光电对射型开关：由发射器和接收器组成，将光线沿直线传输，当物体阻挡光线时，接收器接收到的光信号减弱或消失，从而触发开关动作。
这种光电开关适用于检测物体的存在、位置或通过与物体的距离来实现控制。
2. 反射型光电开关：光源和光电传感器位于同一侧，通过反射物体表面的光线来实现开关的闭合或断开。
当物体遮挡或接近光电开关时，反射光线会受到干扰，从而改变光电传感器接收到的光信号，触发开关动作。
这种光电开关适用于物体的存在检测、计数和边缘检测等场景。
3. 扩散型光电开关：光源和光电传感器位于同一侧，通过检测物体对光线的散射来实现开关的闭合或断开。
当物体接近光电开关时，
散射光线会改变光电传感器接收到的光信号，从而触发开关动作。
这种光电开关适用于物体的存在检测、计数和位置控制等场景。
4. 光纤型光电开关：光源和光电传感器通过光纤连接，可以实现对细小物体的检测。
光纤型光电开关适用于对小尺寸、高精度的物体进行检测和控制。
三、光电开关的使用场景
光电开关由于其灵敏度高、反应速度快等特点，在工业自动化控制、安防监控、医疗设备等领域得到广泛应用。
以下是一些典型的使用场景：
1. 自动门控制：利用反射型光电开关或扩散型光电开关，可以实现对自动门的开关控制。
当有人靠近门口时，光电开关会检测到人体，自动门会打开，方便人们的进出。
2. 产线物体检测：在工业生产线上，可以使用光电对射型开关或反射型光电开关来检测物体的存在、位置和通过与物体的距离来实现控制。
例如，在装配线上，当物体到达指定位置时，光电开关会感应到并触发下一道工序。
3. 车库车位指示：在室内或室外停车场，可以利用光电开关来实现车位的指示。
当车辆进入或离开车位时，光电开关会感应到并改变车位指示灯的状态，方便司机快速找到可用车位。
4. 无人售货机：在自动售货机中，可以使用光电开关来检测货物的存货量和出货情况。
当货物快要售罄时，光电开关会触发报警或通
知运营人员进行补货。
5. 安防监控：在安防监控系统中，可以使用光电开关来检测人体或车辆的进入和离开。
当光电开关感应到有人或车辆通过时，可以触发报警设备或录像设备，保障安全。
总结：
光电开关是一种利用光电效应工作的开关装置，根据工作原理和使用方式可分为对射型、反射型、扩散型和光纤型光电开关。
光电开关在自动门控制、产线物体检测、车库车位指示、无人售货机和安防监控等场景中有着广泛的应用。
通过光电开关的灵敏探测和快速反应，可以实现自动化、智能化的控制和监测。
