FusionCube超融合解决方案介绍
华为云计算结构和解决方案
华为云计算结构和解决方案一、FusionSphere虚拟化解决方案：1、FusionCompute软件介绍FC=Fusioncompute=华为虚拟化产品CNA=资源虚拟化=计算节点代理=uvp+vna=统一虚拟化平台+虚拟节点代理=EXSIVRM=虚拟资源管理=虚拟化资源池管理=Vcentervrm.zip=用于虚拟机模式安装部署vrmvrm.iso=用于物理机模式安装部署vrmcna.iso=CNA只能物理机模式安装部署2、FusionManager软件介绍FusionManager是华为自研的私有云管理平台，可以对虚拟化资源、非虚拟化资源进行统一管理运营。
能够对接的虚拟化平台有Vmvare ESXi和华为的FCCMP=云管理平台=cloud management platforms运营中心=FM-TOP=SC（server center）提供给租户和管理员，进行资源的申请、发放运维中心=FM-LOCAL=SV（server virtual）对资源和系统进行监控维护，并对接虚拟化平台和硬件资源，形成可用分区。
All in one模式=SC+SV =一套系统包含两种功能Top Local模式=Top+Local=SC和SV分开部署二、FusionCloud私有云解决方案：FSO替代了FM-Local，MO替代了FM-top——但为什么mo包含部分SV的运维功能？1、ManagerOne软件介绍MO=ManagerOne=SC+OC=Service Center+Operate Center私有云解决方案中的管理平台，负责资源的管理、运营。
服务中心=SC=Service Center=提供租户和管理员的交互界面操作中心=OC=Operate Center=对硬件和虚拟机状态进行监控和运维 //包含了FM的部分SV功能，但是不对接虚拟化平台。
仅做监控和运维2、FusionSphereopenstack介绍FSO=FusionSphereopenstack华为openstack，是华为基于社区版openstack进行加固优化版本。
华为携手Veeam发布FusionCube超融合云灾备解决方案
龙源期刊网

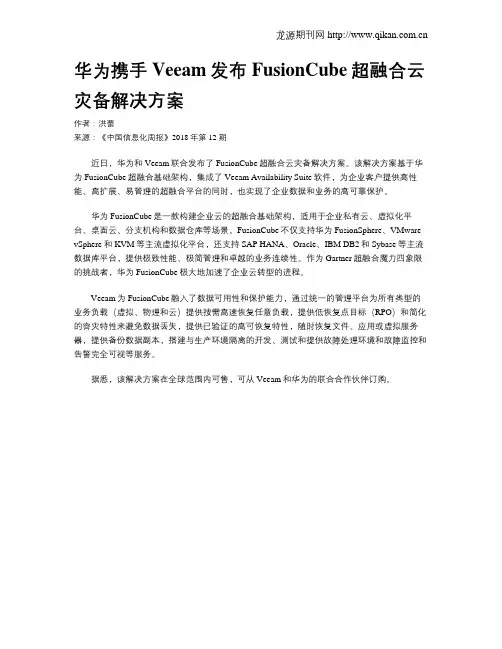

华为携手Veeam发布FusionCube超融合云灾备解决方案
作者：洪蕾
来源：《中国信息化周报》2018年第12期
近日，华为和Veeam联合发布了FusionCube超融合云灾备解决方案。
该解决方案基于华为FusionCube超融合基础架构，集成了Veeam Availability Suite软件，为企业客户提供高性能、高扩展、易管理的超融合平台的同时，也实现了企业数据和业务的高可靠保护。
华为FusionCube是一款构建企业云的超融合基础架构，适用于企业私有云、虚拟化平台、桌面云、分支机构和数据仓库等场景。
FusionCube不仅支持华为FusionSphere、VMware vSphere和KVM等主流虚拟化平台，还支持SAP HANA、Oracle、IBM DB2和Sybase等主流数据库平台，提供极致性能、极简管理和卓越的业务连续性。
作为Gartner超融合魔力四象限的挑战者，华为FusionCube极大地加速了企业云转型的进程。
Veeam为FusionCube融入了数据可用性和保护能力，通过统一的管理平台为所有类型的业务负载（虚拟、物理和云）提供按需高速恢复任意负载，提供低恢复点目标（RPO）和简化的容灾特性来避免数据丢失，提供已验证的高可恢复特性，随时恢复文件、应用或虚拟服务器，提供备份数据副本，搭建与生产环境隔离的开发、测试和提供故障处理环境和故障监控和告警完全可视等服务。
据悉，该解决方案在全球范围内可售，可从Veeam和华为的联合合作伙伴订购。
超融合一体机解决方案
超融合一体机解决方案超融合一体机（Hyperconverged Infrastructure，HCI）是一种集计算、存储和网络功能于一体的解决方案，通过软件定义的方式，将多个服务器节点整合为一个高度集成、易于管理的整体系统。
它为企业提供了高效、灵活且可扩展的数据中心基础设施，解决了传统数据中心中计算、存储和网络之间互相独立、难以管理和互操作的问题。
一、超融合一体机的优势超融合一体机在数据中心架构中具备诸多优势，下面将逐一进行介绍。
1. 简化部署和管理超融合一体机整合了计算、存储和网络功能，通过统一的管理界面，简化了系统的部署和管理。
管理员可以通过一套界面轻松管理所有节点，提高了管理效率，减少了人工操作的复杂性。
2. 灵活的扩展性超融合一体机具备良好的可扩展性，可以根据业务需求逐步增加节点，无需进行全面的升级。
管理员可以根据实际需求按需扩展计算、存储和网络资源，提高了系统的灵活性和可伸缩性。
3. 高性能和低延迟超融合一体机采用先进的硬件和软件优化技术，提供了高性能和低延迟的计算和存储能力。
通过将计算和存储功能集成在同一节点上，减少了网络通信和数据传输的开销，提高了系统的响应速度和性能表现。
4. 数据冗余和高可用性超融合一体机支持数据冗余技术，通过将数据复制到多个节点上，实现数据的备份和容灾能力。
即使某个节点发生故障，系统仍然可以正常运行，确保了数据中心的高可用性和可靠性。
5. 节省成本和能源超融合一体机可以在较小的物理空间内提供较大的计算和存储能力，减少了数据中心的占地面积和能源消耗。
此外，超融合一体机通过软件定义的方式，可以更好地利用现有的硬件设备，降低了采购和运维成本。
二、超融合一体机解决方案应用场景超融合一体机适用于各种规模的企业和机构，下面列举了几个常见的应用场景。
1. 虚拟化环境超融合一体机在虚拟化环境中具备独特的优势，可以提供高性能的计算和存储能力，支持多个虚拟机的运行。
同时，超融合一体机的集成管理界面可以轻松管理和监控虚拟机的运行状态，提高了虚拟化环境的效率和可靠性。
华为超融合方案
华为超融合方案简介华为超融合方案是华为公司推出的一种整合了计算、存储和网络功能的解决方案。
该方案将传统的计算、存储和网络设备融合在一起，通过软件定义技术实现资源的共享和优化，提高数据中心的灵活性和性能。
华为超融合方案为企业提供了一个集中管理、高效稳定的数据中心解决方案。
主要特点1. 高度集成的硬件华为超融合方案采用高度集成的硬件设备，包括服务器、存储设备和网络设备。
这些设备采用了最新的硬件技术，提供了卓越的性能和可靠性。
通过将计算、存储和网络功能集成在一起，华为超融合方案可以减少设备数量，降低维护成本，并提高整体性能。
2. 软件定义技术华为超融合方案采用软件定义技术，实现了资源的共享和优化。
通过虚拟化技术，华为超融合方案可以将计算、存储和网络资源抽象出来，使其变得更灵活和可配置。
同时，软件定义技术使得华为超融合方案具有高可扩展性，可以根据需求动态调整资源分配。
3. 高可用性和容灾性华为超融合方案具有高可用性和容灾性。
通过使用冗余硬件和软件，华为超融合方案可以实现对单点故障的容忍，并保证数据中心的连续运行。
此外，华为超融合方案还可以自动备份数据，并提供数据恢复和故障转移功能，从而进一步提高数据中心的可靠性。
4. 高度灵活和可扩展华为超融合方案具有高度灵活和可扩展的特点。
通过软件定义技术，华为超融合方案可以根据需求动态调整资源分配。
同时，华为超融合方案支持水平和垂直扩展，可以根据业务需求随时增加或减少资源。
这使得企业可以根据自身业务情况灵活调整数据中心的规模。
应用场景华为超融合方案适用于各种企业的数据中心应用场景。
以下是几个常见的应用场景：1. 企业级数据中心华为超融合方案可以满足大中型企业对数据中心的需求。
通过整合计算、存储和网络功能，华为超融合方案可以提供高性能和高可用性的数据中心解决方案。
同时，华为超融合方案的灵活性和可扩展性，使得企业可以根据业务需求随时调整数据中心的规模。
2. 云计算中心华为超融合方案可以用于构建云计算中心。
超融合解决方案
超融合解决方案简介超融合解决方案是一种集计算、存储和网络功能于一体的综合平台。
它将传统的硬件设备进行软件定义，实现虚拟化和集中管理，从而提供高度集成的数据中心解决方案。
超融合解决方案适用于各种规模的企业，可以提供高性能、高可用、弹性扩展的数据中心基础架构。
优势超融合解决方案具有以下几个优势：1. 简化IT运维传统的数据中心需要通过独立的服务器、存储设备和网络设备来支持应用程序的运行，运维人员需要管理这些设备，并处理它们之间的兼容性和配置问题。
而超融合解决方案将计算、存储和网络功能融合在一起，通过统一的管理界面进行管理，极大地简化了IT运维工作。
2. 提供灵活的扩展性超融合解决方案采用了分布式架构，可以根据实际需求进行水平和垂直扩展。
当需要增加计算或存储资源时，只需添加相应的超融合节点即可，无需对整个系统进行改造。
这种灵活的扩展性可以帮助企业快速响应业务需求，并降低系统升级和扩容带来的成本和风险。
3. 提升性能和可靠性由于超融合解决方案将计算和存储功能融合在一起，可以减少数据在存储和计算节点之间的传输延迟，提供更快的数据访问速度。
同时，超融合解决方案通过数据冗余和故障转移等技术提升了系统的可靠性，即使某个节点发生故障，也能保证业务的正常运行。
架构超融合解决方案的架构通常由以下几个关键组件组成：1. 超融合节点超融合节点是整个系统的核心组件，它集成了计算、存储和网络功能，并通过软件定义的方式进行管理。
超融合节点可以根据实际需求进行扩展，以适应不同规模的业务需求。
2. 管理界面超融合解决方案通常提供一个统一的管理界面，用于对整个系统进行配置和管理。
通过管理界面，运维人员可以管理超融合节点、监控系统状态、进行资源的分配和调整等操作。
3. 存储系统超融合解决方案通常内置了分布式存储系统，用于存储和管理数据。
存储系统可以提供高可用性和高性能的存储服务，并支持数据快照、克隆和迁移等功能。
4. 网络虚拟化超融合解决方案通常通过网络虚拟化技术实现对计算和存储资源的隔离和调度。
FusionCube超融合解决方案介绍
600
280
1框
2框
4框
5框
10框
虚拟桌面数量
4
5
6
7
8
9
10
11
12
节点个数
优--用创新架构解决I/O性能瓶颈
问题
10GE /8G FC
小机/X86服务器+ 外置SAN
Server1 Server2 Server3
超融合基础设施的分布式存储架构
存储
存储
Cache Controller Cache Controller
3
Sybase
Sybase IQ 16.0 SP02
4
5 6 7
SAP HANA
SAP HANA Appliance
/docs/DOC-52522
FusionSphere SAP应用认 SAP ERP 证 VMware兼容性 认证 达梦/金仓 ESXi 5.5 U2
带宽受限下，确保业务IO平稳处理
多副本平衡分区算法
…
新增Server
FusionStorage Controller
项目初期服务器数量少，降级 排布，副本尽可能在不同服务 器和不同的磁盘上
Server 1
Server N
服务器数量增多，主动提升 安全级别，副本自动保存到 其他服务器上
FusionStorage Controller
应用预验证、预调优
序号
1 2
认证项目
Oracle RAC IBM DB2
认证版本号
Oracle DBEE 11.2.0.4 DB2 LUW 10.5
官网连接
/pls/apex/f?p=102:2:642931591732049::NO ::P2_VC_ID:656 https:///developerworks/community/wikis/home?lang =en#!/wiki/bf97d0c3-fe06-469d-b954239d36b815e8/page/Huawei%20FusionCube /tpch/results/tpch_result_detail.asp?id=113111 601&layout=
华为 FusionCube 超融合网络架构与配置
数据库物理组网(机架)(2/3)
华为FusionCube 超融合 网络架构与配置
目录
1. FusionCube物理组网 2. FusionCube逻辑组网 3. FusionCube基本网络技术和应用 4. FusionCube网络配置
FusionCube网络设备简介
FusionCube超融合基础设施硬件平台分E9000 V5、X6800 V5、X6000 V5、2288H V5、1288H V5、2488 V5、TaiShan 2280 V2。这些平台用到的网络设备稍有不同，如下表：
E9000/机架
2*100Gbps网卡
IB组网场景
E9000框内网络物理连接示意图(1/2)
MGMT MM
STACK
18 IB(1E)
16 10GE(2X)
16 10GE(3X)
18 IB(4E)
MGMT
STACK MM
40GE 10GE
IB GE
GE Switch
IB FDR BMC Switch
1 1 1 1
Eth-trunk 4x10GE
Eth-trunk 4x10GE
1 1
Eth-trunk 4x10GE
CX320 CX320 MM1 MM2
CX320 CX320 MM1 MM2
CX320 CX320 MM1 MM2
CX320 CX320 MM1 MM2
E9000_1
E9000_2
E9000_3
数据库物理组网(机架)(1/3)
客户管理汇聚
2x10GE/GE
48xGE-1
堆叠
48xGE-2
上行10GE 设备管理上行 BMC网线 内部管理网线 100Gb IB线缆 Eth-trunk/bond
超融合解决方案介绍
20160810超融合解决方案介绍v174超融合解决方案介绍首先需要厘清概念,谈超融合，就得先从融合架构谈起融合架构又称为集成系统,通过整机柜集成和预配置实现快速部署,但仍然采用传统的服务器、网络、存储三层架构。
典型的融合架构方案包括VCE的Vblock、NetApp的FlexPod、Oracle的Exadata，以及Huawei 的FusionCube和H3C的UIS等.可以注意到融合架构在形态上体现为一个机柜或刀箱,里面集成了服务器、网络、存储节点，安装了虚拟化软件。
而超融合架构则是基于通用的服务器硬件，借助虚拟化和分布式技术，融合计算、存储、虚拟化与一体，不再需要专门的SAN存储。
相比融合架构来说，超融合摆脱了整机柜/刀箱集成的束缚，也不再受限于传统的三层架构，更具有弹性。
其次理解每家产品的理念、定位和技术渊源超融合概念在今天能够得到大家的热议，一是随着硬件性能密度的提升，网络互联互通的便利，软件智能逐渐走向成熟，超融合也是IT基础设施演进的一个必然方向；二则是对传统架构的颠覆式创新，在IT资源的分配和管理上相比传统架构更有效率(尤其是集中式存储模式)，因此对传统存储的冲击也最大.这也恰恰说明为何超融合理念的倡导者会是Nutanix、SimpliVity、Pivot3、Maxta以及VMware这些在企业级（存储）市场并不显赫的厂商。
而对于EMC、IBM、NetApp这些存储巨头来说,超融合并不是一个“讨人喜欢”的概念，谁让他们“真的有一头牛”呢？Nutanix、SimpliVity等超融合初创厂商,均成立于2009年，借鉴Google等互联网数据中心架构,通过软件定义的方式，将服务器的计算和存储资源聚合，在虚拟化层面上实现池化和统一管理,实现虚拟化环境的新型部署模式。
他们的确是这个市场最彻底的“革命者”。
VMware在2014年发布的VSAN，也是专为优化虚拟环境而设计的存储解决方案，通过与vSphere的深度耦合,将软件定义数据中心延伸到存储一层（在此前VMware通过VAAI、VASA、VVOL帮助专业存储厂商更好的支持虚拟化应用，现在决定甩开膀子自己上阵了)，并巩固VMware在虚拟化数据中心的优势。
