万用表及兆欧表使用方法及注意事项
兆欧表安全操作规程
兆欧表安全操作规程兆欧表是一种用于测量电阻值的仪器。
由于兆欧表常常用于高电压、高阻值的测量，因此在操作过程中需要注意安全。
下面是兆欧表的安全操作规程：1. 仔细阅读和理解兆欧表的使用说明书。
使用前先熟悉仪器的各项功能和注意事项，确保正确操作。
2. 在进行任何操作之前，先确保兆欧表和被测电路处于断电状态，并将所有电源和电池拔掉，以避免触电和意外伤害。
3. 在使用兆欧表前，检查仪器的外观和连接线是否有损坏。
如有损坏，应立即停止使用，并进行维修或更换。
4. 在将兆欧表连接到被测电路之前，确保被测电路中没有电流流过，将电容器上的电荷释放掉，以免给仪器带来损坏。
5. 在连接兆欧表之前，确认被测电路已停止工作，并且所有电源开关已关闭。
切勿在通电状态下连接或断开兆欧表，这可能导致仪器损坏或触电风险。
6. 在使用兆欧表时，应确保仪器和电路之间的连接稳固可靠。
检查连接线是否插密和接触良好，以防止接触电阻对测量结果的影响。
7. 在进行高电压测量时，要确保兆欧表的额定电压范围大于被测电路的电压。
使用低于额定电压范围的兆欧表进行高电压测量可能造成仪器的短路和损坏。
8. 在进行高阻值测量时，要注意保持测量环境的干燥和清洁。
湿度或灰尘可能会对测量结果产生干扰。
9. 在使用兆欧表时，应正确选择合适的测量范围。
过高或过低的测量范围都可能导致不准确的测量结果，甚至损坏仪器。
10. 在测量结束后，应及时将兆欧表拔掉电源，并进行仪器和连接线的清洁。
尽量避免将污染物留在仪器上，以防止影响下次测量的准确性。
11. 当兆欧表在使用过程中出现异常情况，如显示不正常、有异常声音等，应立即停止使用，并进行仪器的检修和维修。
12. 定期对兆欧表进行校验和维护。
按照说明书要求，以确保仪器的测量准确性和安全性。
以上是兆欧表的安全操作规程。
在任何操作中，都要始终以安全为首要考虑，并遵循仪器的使用说明和标准操作程序，以保证人身安全和仪器的正常运行。
万用表、兆欧表、接地电阻测试仪的使用
万用表、兆欧表、接地电阻测试仪的使用1、万用表的使用万用表主要分指针式万用表和数字万用表，目前使用指针式的万用表很少，接下来介绍数字万用表的使用。
数字万用表是一种最常用的一种测量电流、电压和电阻，的工具。
无论是电工，热工，还是制作或维修电子器具的工作人员都，要用它来测量。
数字万用表使用范围特别广泛，万用表本身轻便，易携带。
受到众多使用者的青睐。
测量电压。
电压分为直流电压，交流电压，所以测量直流电压要把指针转到直流电压档，把把表笔并连到电路中。
【三种技巧教你高效使用数字万用表】1．判断线路或器件带不带电数字万用表的交流电压挡很灵敏，哪怕周围有很小的感应电压都可以有显示。
根据这一特点，可以当作测试电笔用。
用法如下：将万用表打到AC20V挡，黑表笔悬空，手持红表笔与所侧路线或器件相接触，这时万用表会有显示，如果显示数字在几伏到十几伏之间（不同的万用表会有不同的显示），表明该线路或器件带电，如果显示为零或很小，表明该线路或器件不带电。
2．区分供电线是火线还是零线第一种方法：可以用上面的方法加以判断：显示数字较大的就是火线，显示数字较小的就是零线。
这种方法需要与所测量的线路或器件接触。
第二种方法：不需要与所测量的线路或器件接触。
将万用表打到AC2V挡，黑表笔悬空，手持红表笔使笔尖沿线路轻轻滑动，这时表上如果显示为几伏，表明该线是火线．如果显示只有零点几伏甚至更小．则说明该线是零线。
这样的判断方法不与线路直接接触．不仅安全而且方便快捷。
3．寻找电缆的断点当电缆线中出现断点时，传统的方法是用万用表电阻挡一段一段地寻找电缆的断点，这样做不仅浪费时间，而且会在很大程度上损坏电缆的绝缘。
利用数字万用表的感应特性可以很快地寻找到电缆的断开点。
先用电阻挡判断出是哪一根电缆芯线发生断路．然后将发生断路的芯线的一头接到AC220V的电源上，随后将万用表打到AC2V挡的位置上，黑表笔悬空，手持红表笔使笔尖沿线路轻轻滑动，这时表上若显示有几伏或零点几伏(因电缆的不同而不同)的电压，如果移动到某一位置时表上的显示突然降低很多，记下这一位置：一般情况下。
万用表 兆欧表 钳形电流表使用总结
万用表兆欧表钳形电流表使用总结以万用表、兆欧表和钳形电流表为工具的使用总结一、万用表的使用万用表是一种常见的电工测量工具，它可以测量电流、电压和电阻等电学量。
在使用万用表之前，需要先选择合适的量程和测量模式。
万用表通常有直流电流（DC）和交流电流（AC）两种测量模式，根据需要选择相应的模式。
在测量电阻时，需要将被测电阻与万用表的两个测量引线相连，并选择合适的量程。
在测量电压和电流时，需要将万用表的测量引线分别与电路的正负极相连，并选择相应的量程。
测量完成后，需要将万用表的测量模式调回到关闭状态，以保护万用表的电路。
二、兆欧表的使用兆欧表是一种专用于测量绝缘电阻的仪器。
绝缘电阻是指电气设备或电路中的绝缘材料对电流的阻断能力。
兆欧表的测量原理是施加一个恒定的直流电压，通过测量电流来计算绝缘电阻。
在使用兆欧表之前，需要先选择适当的电压等级和测量范围。
然后，将兆欧表的两个测量引线分别与被测设备或电路的正负极相连。
在测量过程中，需要保持被测设备或电路处于断电状态。
测量完成后，需要将兆欧表的测量引线从电路中取下，以避免电击和其他安全问题。
三、钳形电流表的使用钳形电流表是一种用于测量电流的便携式仪器，它可以直接夹在被测电路的导线上，无需断开电路进行测量。
在使用钳形电流表之前，需要先选择合适的量程和测量模式。
钳形电流表通常有直流电流（DC）和交流电流（AC）两种测量模式，根据需要选择相应的模式。
在测量电流时，将钳形电流表的夹头打开，将被测电路的导线夹入夹头中，并确保夹头与导线紧密接触。
然后，选择合适的量程，并观察钳形电流表上显示的电流数值。
测量完成后，将钳形电流表的夹头打开，将其从电路中取下。
四、使用总结万用表、兆欧表和钳形电流表是电工常用的测量工具，它们在电路维修、设备调试和安全检测等方面起着重要的作用。
在使用这些测量工具时，需要注意以下几点：1.选择合适的量程和测量模式，以确保测量结果的准确性和安全性。
2.在测量之前，检查测量工具的状态和功能是否正常，如有异常应及时修理或更换。
万用表兆欧表使用方法
万用表兆欧表使用方法一、万用表使用方法。
万用表可是个超有用的小工具呢！万用表一般能测电压、电流和电阻。
咱先说测电压哈。
把万用表打到电压档，这个档一般有直流和交流之分哦，可要看清楚你要测的是直流电压还是交流电压。
如果是测电池这种直流的，就打到直流电压档。
然后把红表笔插到VΩ孔，黑表笔表笔插COM孔。
把探头连接到被测电源的两端，就能在万用表上读出电压值啦。
测电流呢，要把万用表串进电路里哦。
先把万用表打到电流档，也要分清楚直流和交流。
红表笔要插到对应的电流孔，黑表笔还是COM孔。
把电路断开一小点，把万用表接进去，就像给电路里加了个小检查点一样，这样就能测出电流啦。
再说说测电阻。
把万用表打到电阻档，红黑表笔分别插到VΩ孔和COM孔。
把表笔接到要测电阻的两端，如果电阻是在电路里，要确保这个电阻是独立的，没有别的电路元件干扰哦，不然测出来可不准啦。
这时候万用表上显示的数字就是电阻值啦。
二、兆欧表使用方法。
兆欧表也叫摇表，这个家伙主要是用来测绝缘电阻的。
使用之前呢，先把兆欧表平放好。
然后进行开路和短路测试，看看兆欧表是不是正常的。
做开路测试的时候，把L端和E端分开，摇动手柄，这时候指针应该指向无穷大；短路测试呢，把L端和E端短接起来，摇动手柄，指针应该指向零。
要是这两个测试结果不对，那兆欧表可能就有问题啦。
当要测设备的绝缘电阻时，把兆欧表的L端接到设备的导体部分，E端接到设备的外壳或者接地部分。
然后匀速摇动手柄，一般是120转每分钟哦。
这时候看兆欧表的指针指向的数值，这个数值就是绝缘电阻值啦。
要注意的是，在测量的时候，被测设备一定要是断电的，而且要把可能存在的电容电荷放掉，不然可能会有危险，也会影响测量结果呢。
万用表和兆欧表都很实用，但使用的时候一定要小心谨慎哦，按照正确的方法来，这样才能得到准确的测量结果，它们就像两个小助手，能帮我们解决很多电路相关的小疑惑呢。

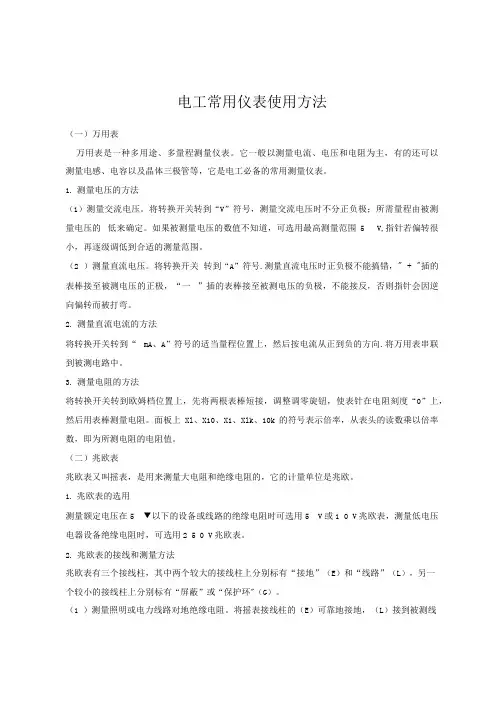

电工常用仪表使用方法
电工常用仪表使用方法（一）万用表万用表是一种多用途、多量程测量仪表。
它一般以测量电流、电压和电阻为主，有的还可以测量电感、电容以及晶体三极管等，它是电工必备的常用测量仪表。
1.测量电压的方法（1）测量交流电压。
将转换开关转到“V”符号，测量交流电压时不分正负极；所需量程由被测量电压的低来确定。
如果被测量电压的数值不知道，可选用最高测量范围5 V,指针若偏转很小，再逐级调低到合适的测量范围。
（2 ）测量直流电压。
将转换开关转到“A”符号.测量直流电压时正负极不能搞错，" + "插的表棒接至被测电压的正极，“一”插的表棒接至被测电压的负极，不能接反，否则指针会因逆向偏转而被打弯。
2.测量直流电流的方法将转换开关转到“ mA、A”符号的适当量程位置上，然后按电流从正到负的方向.将万用表串联到被测电路中。
3.测量电阻的方法将转换开关转到欧姆档位置上，先将两根表棒短接，调整调零旋钮，使表针在电阻刻度“0”上，然后用表棒测量电阻。
面板上Xl、X10、X1、Xlk、10k的符号表示倍率，从表头的读数乘以倍率数，即为所测电阻的电阻值。
（二）兆欧表兆欧表又叫摇表，是用来测量大电阻和绝缘电阻的，它的计量单位是兆欧。
1.兆欧表的选用测量额定电压在5 ▼以下的设备或线路的绝缘电阻时可选用5 V或1 0 V兆欧表，测量低电压电器设备绝缘电阻时，可选用2 5 0 V兆欧表。
2.兆欧表的接线和测量方法兆欧表有三个接线柱，其中两个较大的接线柱上分别标有“接地”（E）和“线路”（L），另一个较小的接线柱上分别标有“屏蔽”或“保护环"（G）。
（1 ）测量照明或电力线路对地绝缘电阻。
将摇表接线柱的（E）可靠地接地，（L）接到被测线路上。
线路接好后，可按顺时针方向摇动摇表的发电机摇把，转速由慢变快，一般约1 min后发电机转速稳定时，表针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。
（2）测量电机的绝缘电阻。
实训三 万用表、兆欧表及钳形电流表的使用
实训三万用表、兆欧表及钳形电流表的使用一．实训目的及要求1.了解万用表、兆欧表及钳形电流表的测量原理2.掌握万用表、兆欧表及钳形电流表的使用及维护方法二．实训内容1.用万用表测量交、直流电压，交、直流电流；测量导体或电阻的阻值（记录被测数据）2.用兆欧表测量并判断电机、电源线的绝缘程度3.使用钳形电流表测电流（可测电机的工作电流）三．实训器材数字式或模拟万用表、兆欧表、钳形电流表、干电池、蓄电池、交直流电源（电压源，电流源）、电机四．实训原理1.万用表万用表是一种多功能、多量程的便携式电测仪表。
万用表又叫多用表、三用表、复用表，它分为指针式万用表和数字万用表。
一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1.1模拟式万用表1.1.1模拟式万用表的结构及其原理模拟式万用表是一种整流式仪表，由表头（磁电式测量机构）、测量电路及转换开关等三个主要部分组成，如图3.1所示。
图3.1模拟式万用表①表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
②测量电路：它是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。
它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
钳形电流表、万用表、接地电阻测试仪、兆欧表的检查及使用实操培训
钳形电流表检查及使用方法
首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破 损，指针是否摆动灵活，钳口有无锈蚀等。根据电动机功率估计额定电流，以 选择表的量程。
钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重合一次， 若杂音仍不能消除时，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。
b、如果显示器只显示“1”或“OL”时，说明被测电压已超过量程，功能/量程开关需 调高一档；
c、不要输入高于700V电压，虽然有可能得到读数，但有损坏仪表内部线路的 危险；
d、特别注意在测量高压时避免触电；
万用表检查及使用方法
交流电流测量 A ~ （1） 将黑表笔插入COM插孔，当被测电流在200mA以下时红表笔插入200mA插孔； 如被测电流在200mA～10A之间，则将红表笔插入10A插孔。
钳形电流表检查及使用方法
此外使用钳形电流表时应注意以下几个问题： 1、选择合适的量程挡，不可以用小量程挡测量大电流，如果被测电流较小，可将载流 导线多绕几个圈放入钳口进行测量，但是应将读数除以绕线圈数后才是实际的电流值。 测量完毕后要将调解开关放在最大量程挡位置（或关闭位置），以便下次安全使用。 2、不要在测量过程中切换量程挡。 3、注意电路上的电压要低于钳形表额定值，不可用钳形电流表去测量高压电路的电流， 否则，容易造成事故或引起触电危险。
接地电阻测试仪使用方法
8.预置报警电阻调节好后，按动“复位”按钮，切断输出电流，同时将“电流调节”旋钮旋至最小， 将短接的测试夹分开； 9.测试前点检：将测试夹短接，调节电流旋钮至5A电流值，断开测试夹，仪器发出报警则点检合格， 否则不合格； 10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动 “启动”按钮，“测试”灯亮，调节“电流调节旋钮”至所需的电流值，读下显示屏显示电阻数值。 测试中当被测物的接地区域电阻大于所设定（500mΩ）报警的值，仪器即发出断续声光报警，此时 判定被测灯具接地电阻不合格。如需停止测试则按动“复位”键（定时测试时，时间到后仪器自动切 断电源），“测试”指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量；
使用兆欧表注意事项
使用兆欧表应注意以下事项：(1)确定被试设备确实不带电后，方可开始试验。
(2)兆欧表应水平放置，接上绝缘良好的试验引线后，将L 端引线与E 端引线短接，转动摇柄，看指针是否指零。
如不指零，说明引线没有接好或兆欧表有问题。
将"L''端引线与"E"端引线断开，转动摇看指针是否指oo ，如不能达oo ，表明引线绝缘不良或兆欧表本身受潮，上述两个问题解决后方可试验。
(3)如需要接入G 端，G 端一般应靠近"L''端；"G''端对"L"、"E"两端都应有足够的绝缘。
(4)转速应恒定，大约为120r ／min 。
(5)指针稳定后，方可读数。
摇测60s 的绝缘电阻值与15s 时的绝缘电阻值之比称为吸收比，当温度在10-30℃时吸收比为1．3-2．0时合格。
测量吸收比的目的是发现绝缘受潮。
吸收比除反映绝缘受潮情况外，不能反映整体和局部缺陷。
如果测吸收比，应将兆欧表与被试设备间的连线L 或E 断开一根，达到额定转速时，方可与被试设备接通，同时开始计时，读取15s 及60s 两个数值。
(6)测量大电容量的设备时，在读取读数后，应在转动情况下将兆欧表与被试设备断开。
在测量过程中，应防止电机突然停转而烧坏兆欧表。
试验完毕，应将被试设备充分放电。
测量定子绕组的绝缘电阻和吸收比(7)使用万用表时应注意功能及量程转换开关，弄错时易烧坏表计。
(8)在防雷措施中，独立避雷针接地装置的工频接地电阻一般不大于10Ω。
(9)变电所母线上阀型避雷器接地装置的工频接地电阻一般不大于4Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万用表及兆欧表使用方法及注意事项
大家好，今天很高兴给大家讲解万用表及兆欧表的使用方法及注意事项，我先给大家讲讲这部分内容，
万用表是我们电工作业最常用的电工仪表，分为指针和数字万用笔，区别为指针万用表读取精度较差，但指针摆动过程比较直观，数字万用表读数直观，但数字变化的过程看起来复杂，不太容易观看。
一、结构
不管是数字还是指针式万用表其结构都由表头、测量电路、和转换开关组成。
二、数字万用表（讲解为主）
数字万用表相对来说，属于比较简单的测量仪器。
从数字万用表的电压、电阻、电流、二极管等测量方法开始，让大家更好的掌握万用表测量方法。
在使用之前，必须要熟悉量程选择开关的作用，明确要测什么？怎么样去测？然后将量程开关拨在需要测试档的位置，切不可拨错档位，例如要测电压误将选择开关拨在电流或电阻档时容易烧毁万用笔。
1、电阻的测量（举例说明）
将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。
读数时，要保持表笔和电阻有良好的接触；注意
单位：在“200” 档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ ”，“2M”以上的单位是“MΩ”。
注意：当测量在线电阻时必须将被测电路内所有电源关断，并将所有电容器放尽残余电荷，满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。
2、电压的测量（举例说明）
直流电压的测量，如电池、随身听电源等。
首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。
把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。
数值可以直接从显示屏上读取，如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
交流电压的测量。
表笔插孔与直流电压的测量一样，选择量程也应选择比估值大一点的，不过应该将旋钮打到交流档“V～”处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意我们的人身安全，不要随便用手触摸表笔的金属部分。
3、电流的测量（了解）
直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于200mA 的电流，则要将红表笔插入“20A max”插孔并将旋钮打到直流“20A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
交流电流的测量。
测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！
四、二极管的测量（举例说明）
电压法
数字万用表还可以测量发光二极管，整流二极管测量时，表笔位置与电压测量一样，将旋钮旋到“电压”档；用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管的正向压降。
肖特基二极管的压降是0.2V左右，普通硅整流管（1N4000、1N5400系列等）约为0.7V，发光二极管约为1.8～2.3V。
调换表笔，显示屏显示“1.”则为正常，因为二极管的反向电阻很大，否则此管已被击穿。
电阻法
把万用表的量程转换到欧姆档R*100或R*1K档来测量二极管。
不能用R*10，R*10K档。
前为两者一个电阻太小，一个电阻太大，通过二极管的电流太大，易损坏二极管，后者则因为内部电压较高，容易击穿耐压较低的二极管。
如果测出的电阻只有几百欧到几千欧（正向电阻），则应把红，黑表笔对换一下再测，如果这时没测出的电阻值应是几百千欧（反向电阻），说明这只二极管可以使用。
当测量正向电阻值时，红表笔所测的那一头是二极管的负极，而黑表笔所测的一头是该二极管的正极~（二极管的单向导电特性）~
通过测量正反向电阻值，可以检查二极管的好坏，一般要求反向电阻比正向电阻在几百倍。
也就是说，正向电阻越小越好，反向电阻则是越大越好~
使用注意事项：
a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。
测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
b测量电压时，应将数字万用表与被测电路并联。
测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
c误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。
e、禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。
f、当显示“BATT”或“LOW BAT” 时，表示电池电压低于工作电压。
