兆欧表的使用方法及要求

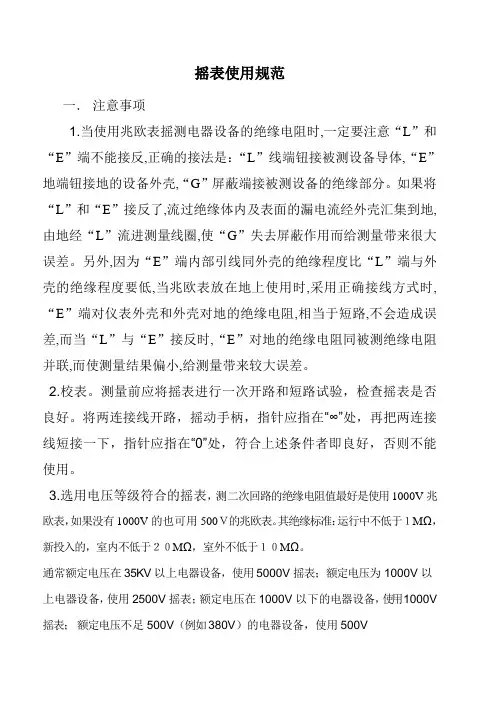

摇表使用规范
摇表使用规范一．注意事项1.当使用兆欧表摇测电器设备的绝缘电阻时,一定要注意“L”和“E”端不能接反,正确的接法是：“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。
如果将“L”和“E”接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给测量带来很大误差。
另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低,当兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。
2.校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
3.选用电压等级符合的摇表，测二次回路的绝缘电阻值最好是使用1000V兆欧表，如果没有1000V的也可用500Ｖ的兆欧表。
其绝缘标准：运行中不低于１MΩ，新投入的，室内不低于２０MΩ，室外不低于１０MΩ。
通常额定电压在35KV以上电器设备，使用5000V摇表；额定电压为1000V以上电器设备，使用2500V摇表；额定电压在1000V以下的电器设备，使用1000V 摇表；额定电压不足500V（例如380V）的电器设备，使用500V摇表；额定电压为220V以下的电器设备，可选用250V摇表。
4.被测设备与线路断开，对于大电容设备还要进行放电。
5.摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电.二．兆欧表的使用方法及要求1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。
2.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。

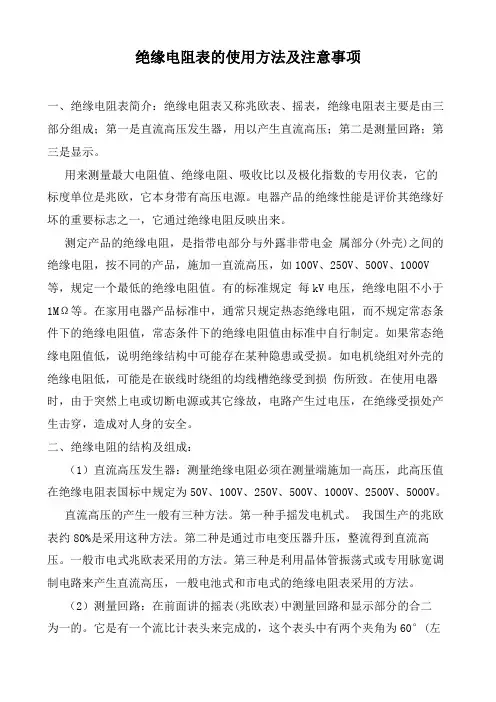

绝缘电阻表的使用方法及注意事项
绝缘电阻表的使用方法及注意事项一、绝缘电阻表简介：绝缘电阻表又称兆欧表、摇表，绝缘电阻表主要是由三部分组成；第一是直流高压发生器，用以产生直流高压；第二是测量回路；第三是显示。
用来测量最大电阻值、绝缘电阻、吸收比以及极化指数的专用仪表，它的标度单位是兆欧，它本身带有高压电源。
电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。
测定产品的绝缘电阻，是指带电部分与外露非带电金属部分(外壳)之间的绝缘电阻，按不同的产品，施加一直流高压，如100V、250V、500V、1000V 等，规定一个最低的绝缘电阻值。
有的标准规定每kV电压，绝缘电阻不小于1MΩ等。
在家用电器产品标准中，通常只规定热态绝缘电阻，而不规定常态条件下的绝缘电阻值，常态条件下的绝缘电阻值由标准中自行制定。
如果常态绝缘电阻值低，说明绝缘结构中可能存在某种隐患或受损。
如电机绕组对外壳的绝缘电阻低，可能是在嵌线时绕组的均线槽绝缘受到损伤所致。
在使用电器时，由于突然上电或切断电源或其它缘故，电路产生过电压，在绝缘受损处产生击穿，造成对人身的安全。
二、绝缘电阻的结构及组成：（1）直流高压发生器：测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V。
直流高压的产生一般有三种方法。
第一种手摇发电机式。
我国生产的兆欧表约80%是采用这种方法。
第二种是通过市电变压器升压，整流得到直流高压。
一般市电式兆欧表采用的方法。
第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。
（2）测量回路：在前面讲的摇表(兆欧表)中测量回路和显示部分的合二为一的。
它是有一个流比计表头来完成的，这个表头中有两个夹角为60°(左右)的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。
表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。

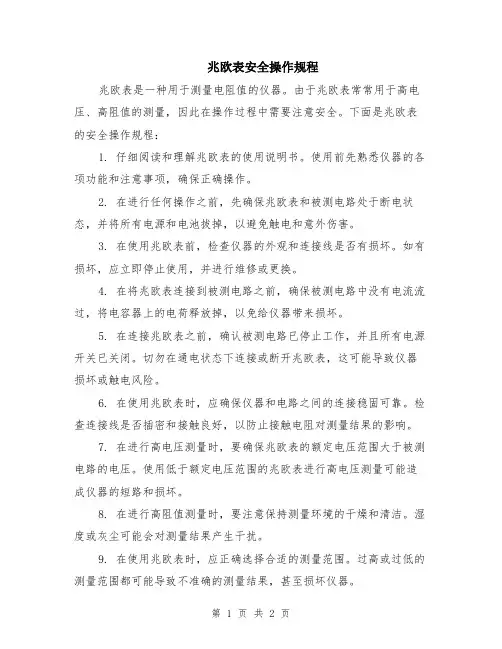

兆欧表安全操作规程
兆欧表安全操作规程兆欧表是一种用于测量电阻值的仪器。
由于兆欧表常常用于高电压、高阻值的测量，因此在操作过程中需要注意安全。
下面是兆欧表的安全操作规程：1. 仔细阅读和理解兆欧表的使用说明书。
使用前先熟悉仪器的各项功能和注意事项，确保正确操作。
2. 在进行任何操作之前，先确保兆欧表和被测电路处于断电状态，并将所有电源和电池拔掉，以避免触电和意外伤害。
3. 在使用兆欧表前，检查仪器的外观和连接线是否有损坏。
如有损坏，应立即停止使用，并进行维修或更换。
4. 在将兆欧表连接到被测电路之前，确保被测电路中没有电流流过，将电容器上的电荷释放掉，以免给仪器带来损坏。
5. 在连接兆欧表之前，确认被测电路已停止工作，并且所有电源开关已关闭。
切勿在通电状态下连接或断开兆欧表，这可能导致仪器损坏或触电风险。
6. 在使用兆欧表时，应确保仪器和电路之间的连接稳固可靠。
检查连接线是否插密和接触良好，以防止接触电阻对测量结果的影响。
7. 在进行高电压测量时，要确保兆欧表的额定电压范围大于被测电路的电压。
使用低于额定电压范围的兆欧表进行高电压测量可能造成仪器的短路和损坏。
8. 在进行高阻值测量时，要注意保持测量环境的干燥和清洁。
湿度或灰尘可能会对测量结果产生干扰。
9. 在使用兆欧表时，应正确选择合适的测量范围。
过高或过低的测量范围都可能导致不准确的测量结果，甚至损坏仪器。
10. 在测量结束后，应及时将兆欧表拔掉电源，并进行仪器和连接线的清洁。
尽量避免将污染物留在仪器上，以防止影响下次测量的准确性。
11. 当兆欧表在使用过程中出现异常情况，如显示不正常、有异常声音等，应立即停止使用，并进行仪器的检修和维修。
12. 定期对兆欧表进行校验和维护。
按照说明书要求，以确保仪器的测量准确性和安全性。
以上是兆欧表的安全操作规程。
在任何操作中，都要始终以安全为首要考虑，并遵循仪器的使用说明和标准操作程序，以保证人身安全和仪器的正常运行。

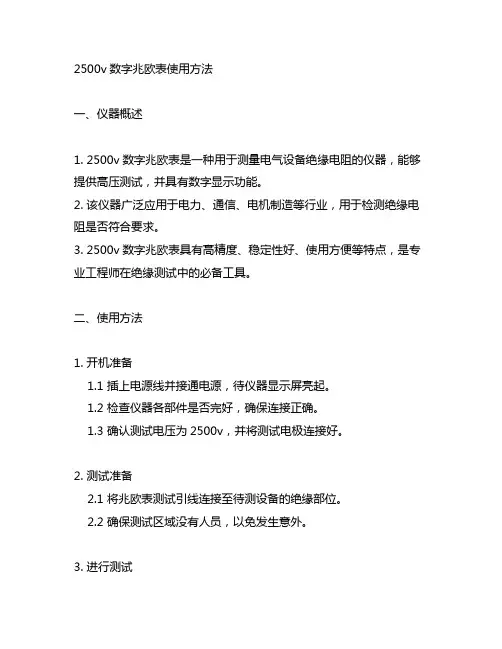

2500v数字兆欧表使用方法
2500v数字兆欧表使用方法一、仪器概述1. 2500v数字兆欧表是一种用于测量电气设备绝缘电阻的仪器，能够提供高压测试，并具有数字显示功能。
2. 该仪器广泛应用于电力、通信、电机制造等行业，用于检测绝缘电阻是否符合要求。
3. 2500v数字兆欧表具有高精度、稳定性好、使用方便等特点，是专业工程师在绝缘测试中的必备工具。
二、使用方法1. 开机准备1.1 插上电源线并接通电源，待仪器显示屏亮起。
1.2 检查仪器各部件是否完好，确保连接正确。
1.3 确认测试电压为2500v，并将测试电极连接好。
2. 测试准备2.1 将兆欧表测试引线连接至待测设备的绝缘部位。
2.2 确保测试区域没有人员，以免发生意外。
3. 进行测试3.1 调节仪器至测试模式，并设置测试时间。
3.2 按下开始测试按钮，仪器开始进行绝缘电阻测试。
3.3 等待测试完成，仪器会显示绝缘电阻数值。
4. 测试结果4.1 检查显示屏的数值，确保绝缘电阻符合要求。
4.2 如测试结果不符合要求，应及时进行维修或更换设备。
5. 关机操作5.1 测试结束后，按下关机按钮，将仪器断电。
5.2 拔掉电源线，确保仪器处于安全状态。
三、注意事项1. 在进行高压测试前，应先进行漏电流测试，确保待测设备没有漏电现象。
2. 确保测试环境干燥，避免因潮湿引起误差。
3. 使用前应检查测试引线是否破损，以免因引线故障导致测试失败。
4. 长时间不使用时，应存放在干燥通风处，避免灰尘进入影响仪器性能。
四、结语2500v数字兆欧表作为一种专业的绝缘测试仪器，使用方法相对较为简单，但在实际操作中仍需注意安全与细节。
希望以上使用方法能为您在工作中带来一些帮助，当然，在实际操作中应严格按照仪器说明书操作，确保测试结果的准确性。
在实际使用2500v数字兆欧表进行绝缘电阻测试时，还需要注意以下几点：1. 第一次使用时，应该先检查仪器的外部是否有损坏，如有损坏应该先进行修理再使用。
2. 在连接测试设备时，应该确保测试引线的连接牢固，并且测试电极接触良好，以避免因为连接不良而导致测试结果不准确。

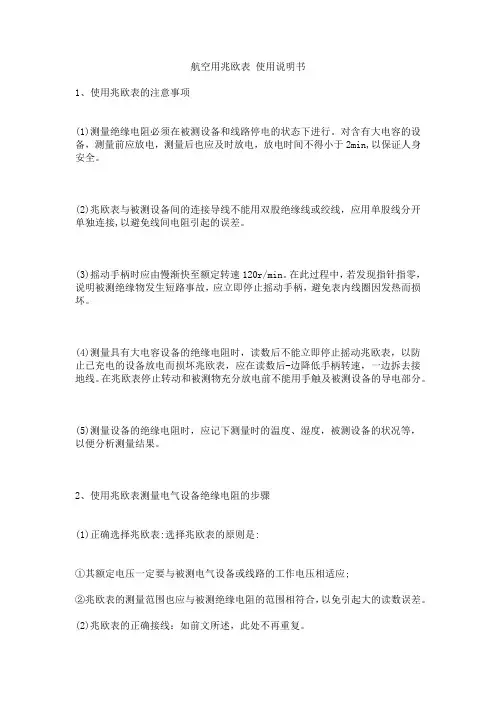

航空用兆欧表-使用说明书
航空用兆欧表使用说明书
1、使用兆欧表的注意事项
(1)测量绝缘电阻必须在被测设备和线路停电的状态下进行。
对含有大电容的设备，测量前应放电，测量后也应及时放电，放电时间不得小于2min,以保证人身安全。
(2)兆欧表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接,以避免线间电阻引起的误差。
(3)摇动手柄时应由慢渐快至额定转速120r/min。
在此过程中，若发现指针指零，说明被测绝缘物发生短路事故，应立即停止摇动手柄，避免表内线圈因发热而损坏。
(4)测量具有大电容设备的绝缘电阻时，读数后不能立即停止摇动兆欧表，以防止已充电的设备放电而损坏兆欧表，应在读数后-边降低手柄转速，一边拆去接地线。
在兆欧表停止转动和被测物充分放电前不能用手触及被测设备的导电部分。
(5)测量设备的绝缘电阻时，应记下测量时的温度、湿度，被测设备的状况等，以便分析测量结果。
2、使用兆欧表测量电气设备绝缘电阻的步骤
(1)正确选择兆欧表:选择兆欧表的原则是:
①其额定电压一定要与被测电气设备或线路的工作电压相适应;
②兆欧表的测量范围也应与被测绝缘电阻的范围相符合，以免引起大的读数误差。
(2)兆欧表的正确接线：如前文所述，此处不再重复。
(3)使用兆欧表前的检查:
在兆欧表接通被测电阻前，摇动手柄使发电机达到120 r/min的额定转速，观察指针是否指在标度尺的“∞”位置;再将端钮L和E短接,缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。
如果指针不能指在相应的位置，表明兆欧表有故障，必须检修后才能使用。
(4)用兆欧表测量电气设备的绝缘电阻:测量步骤要正确,测量结果需在允许误差范围内。
兆欧表海格
兆欧表是一种测量电气设备绝缘电阻的常用仪表，它可以用来检查电气设备是否漏电、绝缘性能是否良好以及设备是否受到损坏。
海格作为兆欧表的一种，主要用于电力行业的电气设备绝缘电阻测量。
在使用海格兆欧表时，需要注意以下几点：1. 确定测量范围：海格兆欧表的使用范围一般在几兆欧到几十兆欧之间，因此需要根据被测设备的绝缘电阻值选择合适的型号和量程，避免损坏设备或测量误差过大。
2. 接线方式：兆欧表的接线端子一般有L（线路端）、E（接地端）和G（屏蔽端），需要将需要测量的设备一端接在L和E上，并将G接地，避免干扰因素的影响。
3. 操作步骤：使用海格兆欧表时，需要先进行开路测试，确认设备没有问题后再进行测量。
测量时需要旋转调零装置，使指针指向零点，然后进行读数并记录。
测量完毕后需要将设备断电并拆除接线。
对于海格兆欧表的使用方法，一般包括以下步骤：1. 将兆欧表置于“OFF”位置，关闭开关。
2. 将需要测量的设备与兆欧表的L和E接线端子相连。
3. 将接地线的G端子接到被测设备的接地处，以确保测量结果的准确性。
4. 旋转兆欧表上的开关，置于所需电压等级（500或800伏）。
此时需要注意确保开关的位置准确无误。
5. 摇动兆欧表手柄，逐渐增加转速并观察指针读数。
当指针开始晃动时，说明测试已经开始。
当指针稳定在一定位置时，可以读取并记录读数。
6. 完成测量后，将设备断电并拆除接线。
同时确保将兆欧表安全地放置，以避免意外损伤或触电事故。
总之，使用海格兆欧表需要注意安全操作规程和正确使用方法，以确保测量结果的准确性和安全性。
同时还需要注意维护保养，定期检查设备的工作状态和性能，确保其处于良好的工作状态。
以上是对兆欧表海格的简要介绍和使用注意事项，希望对您有所帮助。
兆欧表使用方法
兆欧表使用方法1.基本结构：由手摇直流发电机、磁电式流比计测量机构及接地柱等组成2.使用方法选表根据被测电气设备、线路选择摇表的电压等级。
设备或线路的额定电压在500V以下，一般应选用500V或1000V的摇表。
而高压设备或线路则应选用2500V的摇表。
如有特殊要求的应用5000V的摇表。
使用检查外观无破损，摇动灵活，接线柱牢固。
引出线应选用单根绝缘多股软线，而且引出线间单独分开，不得有相互绞缠的现象，导线无断线断股及绝缘损坏，导线的连接端头应有绝缘套管保护。
将摇表引出线分开，进行摇表的开路试验，表盘读数应为“∞”再将引出线相连接，进行短路试验，读数指示为“0”。
3测量待测设备应做好停电、验电、放电等的安全作业项目，并将被测设备的表面清理擦拭干净。
按有关要求将摇表接到被测设备或线路上，通常接线方法为：线路L接被测设备或线路的导体部分；接地E接被测设备或线路的金属外壳；保护环或屏蔽G接于被测设备或线路的绝缘部分。
待测设备如为高压设备或低压大容量设备应由两人进行测量，避免烧坏摇表。
摇测时摇表应放置平稳，摇动手柄从慢到快，增加转速，让转速保持为120r/min，摇测1min 左右，待摇至指针稳定后，读出数据，停止则从快到慢停止摇动。
4读数值待指针基本稳定，直接读出数值，其单位为“兆欧”。
读出读数后，将测试棒撤出，待测试棒完全撤出，方可停下摇把。
5常见设备对绝缘电阻的要求变压器绝缘电阻的要求在测量方法环境温度相同条件下，不低于厂家初始试验值的70%，为合格。
如无厂家初始值，实测绝缘电阻值不低于表1数值，可认为合格。
吸收比在10度——30度时，35KV及以下不低于1.3. 吸收比K=摇60S读数绝缘阻值/摇15S 读数阻值。
油浸式变压器绝缘电阻的允许值电力电缆绝缘电阻的要求电缆绝缘电阻换算到长为1000米温度20度时：额定电压6KV及以上的电缆，绝缘电阻不小于100兆欧；额定电压1~3KV及以上的电缆，绝缘电阻不小于50兆欧。
电子兆欧表使用说明
●USB接口数据传输。
●背光功能便于在阴暗光线下工作。
●条形图显示测量结果。
●高压提示符和红色警示灯。
●自动关机功能：
当测量结束后15分钟如果不操作会自动关机，自动关机后按ON/OFF键1秒后方可开机。
●18组数据存诸功能。
●设定测试时间TIME功能：在指定时间15分钟内自动执行测量。
●COMP测量（比较功能测量）
●PI测量（极化指数测量）
PI测量能在任意两点时间里，根据设定自动测量电阻比率。
三、技术规格
误差极限：±（a%读数+字数），保证期一年
环境温度：23±5℃
环境湿度：45～75%RH
●<绝缘电阻测试>
注意
在任何额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒
用电源适配器，否则会有危险产生。
四．仪器布局图
4-1仪器正面视图(见图1)
4-2仪器侧面视图(见图2)
图2
4-3 LCD显示(见图3)
图3
五．按键功能
●ON/OFF
按ON/OFF一秒开机，再按一次关机
●CLEAR/*
短按打开或关闭背光源，长按擦除存储数据。
●E-STOP
复位关机应急，当出现死机后没办法关闭电源的情况下按此键。
图8
十、保养与维护
清洁机壳：
1、用清水湿润软布或海绵擦拭表面。
2、为避免损坏测试仪器，切勿将仪器浸入水中。
3、仪器潮湿时，请先干燥后存储。
4、当有需要对仪器进行校验或维修时，请将仪器交
5、有资格的专业维修人员或指定的维修部门维修
