INS-J4光纤惯性导航系统
光纤惯性导航系统优势和特点
光纤捷联惯性导航系统是由小型化的惯性敏感元件（高精度三轴光纤陀螺及高精度石英挠性加速度计）、高精度I/F转换电路、DSP数字信号处理器、直流电源等组成。
采用了数字测温、挠性PCB走线、卡尔曼滤波等技术，实现了系统小型化的设计，达到了较高的惯性测量精度。
光纤惯性导航系统结构图：
下面是为大家介绍的一些光纤惯性导航系统的优势及特点。
光纤惯导系统优势：
1、具有参数装订、正常对准、快速对准、导航、位置校正、参数标定、测试、非易失存储、故障检测；
2、综合显示控制系统和飞行参数记录系统提供设备工作状态、经纬度、俯仰角、横滚角、真航向、磁航向、地速、航迹角等相关的导航参数；
3、具备全天候自主导航能力及卫星定位功能；
光纤惯性导航系统特点：
多接口（DVL、电磁计程仪、GPS和深度传感器）；
适合所有水下载体；
体积小、重量轻、可靠性高；
具有全固态结构、寿命长、启动速度快、响应时间短、测量范围大、动态范围宽、抗冲击和振动、耐化学腐蚀、成本低、测量值与重力加速度无关、结构简单、适合大批量生产等；。
惯性导航系统
无需地面或空间其它任何辅助设备可自行获得飞行导航参数
由于存在测量误差，而使定位误差随时间积累，制造精度要求高
3．惯性导航系统的组成
惯性测量组件（陀螺仪和加速度计） 惯导平台 计算机 显示器
4．两类惯性导航系统
平台式惯性导航系统：有惯导平台，利用惯导平台可以保证加速度计永处于惯性空间水平面内，并有确定的指向，不受地球重力加速度影响，但构造复杂，造价昂贵。
惯性导航系统
通过安装在飞行器上的加速度计测量飞行器的加速度，经运算处理获得飞行器当时的速度和位置的导航方法
1．惯导的基本原理
由牛顿第二定律可知，当物体受外力作同时，将会沿外力作用方向产生加速度，
若已知的初始位置，初始速度和运动中的加速度，则通过两次积分可以得任一时刻的速度和位置。
2．特点
惯性导航系统是由惯性器件构成的自主式导航设备
光纤陀螺捷联惯性导航系统标定测试技术研究的开题报告
光纤陀螺捷联惯性导航系统标定测试技术研究的开题报告一、研究背景惯性导航系统（Inertial Navigation System, INS）是一种有效的位置和速度测量手段，具有高精度、高可靠性等特点，被广泛应用于航空、航天、海洋、测绘、导航等领域。
光纤陀螺是惯性导航系统中的核心部件之一，其具有精度高、稳定可靠、长时间工作等特点。
然而，由于光纤陀螺的非线性特性和误差积累，陀螺漂移等问题，使得 INS 在长期使用过程中需要进行定期标定和校准以保证其精度和可靠性。
同时，由于 INS 在使用过程中存在复杂的运动和工作环境，标定测试技术也需要能够适应不同的工作环境和精度要求。
因此，本研究旨在针对光纤陀螺捷联惯性导航系统的标定测试技术进行深入研究和探讨。
二、研究内容和目标1. 研究光纤陀螺捷联惯性导航系统的原理和组成结构，并分析其误差来源和误差特征；2. 分析现有的光纤陀螺标定测试技术及其优缺点，并结合我国航空领域发展现状和需求，提出针对不同环境和精度要求的标定测试方案；3. 设计标定测试实验方案，建立光纤陀螺捷联惯性导航系统的测试平台和数据处理系统，进行标定和测试实验，并分析实验结果和误差特征；4. 探索和优化光纤陀螺捷联惯性导航系统的标定测试技术，提高其精度和可靠性。
三、研究方法和技术路线1. 文献资料研究法：对 INS 和光纤陀螺的发展历程、工作原理、误差来源、标定测试技术等进行系统分析和综述；2. 建模分析法：建立光纤陀螺捷联惯性导航系统的数学模型，分析其误差源和误差特征；3. 设计实验法：设计标定测试方案，建立测试平台和数据处理系统，进行标定和测试实验，并分析实验结果和误差特征；4. 优化探索法：根据实验结果和分析，探索和优化光纤陀螺捷联惯性导航系统的标定测试技术。
四、研究意义和预期成果本研究的意义在于对光纤陀螺捷联惯性导航系统的标定测试技术进行深入研究和探讨，提高 INS 的精度和可靠性，同时对我国航空领域的发展和应用具有重要意义。

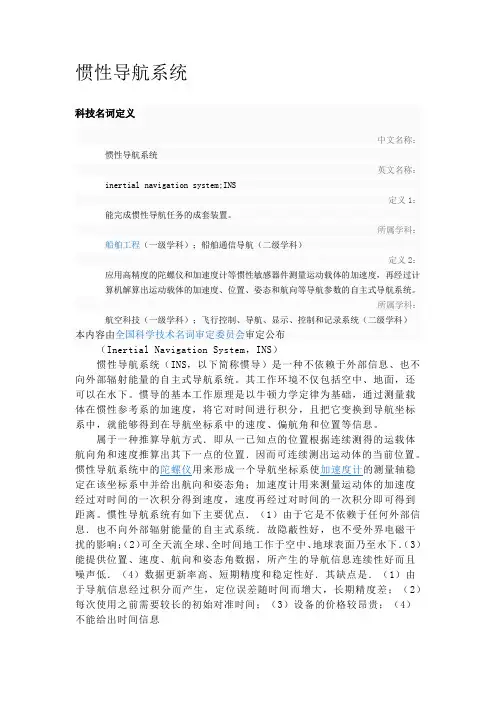

惯性导航系统
惯性导航系统科技名词定义中文名称：惯性导航系统英文名称：inertial navigation system;INS定义1：能完成惯性导航任务的成套装置。
所属学科：船舶工程（一级学科）；船舶通信导航（二级学科）定义2：应用高精度的陀螺仪和加速度计等惯性敏感器件测量运动载体的加速度，再经过计算机解算出运动载体的加速度、位置、姿态和航向等导航参数的自主式导航系统。
所属学科：航空科技（一级学科）；飞行控制、导航、显示、控制和记录系统（二级学科）本内容由全国科学技术名词审定委员会审定公布（Inertial Navigation System，INS）惯性导航系统（INS，以下简称惯导）是一种不依赖于外部信息、也不向外部辐射能量的自主式导航系统。
其工作环境不仅包括空中、地面，还可以在水下。
惯导的基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度，将它对时间进行积分，且把它变换到导航坐标系中，就能够得到在导航坐标系中的速度、偏航角和位置等信息。
属于一种推算导航方式．即从一已知点的位置根据连续测得的运载体航向角和速度推算出其下一点的位置．因而可连续测出运动体的当前位置。
惯性导航系统中的陀螺仪用来形成一个导航坐标系使加速度计的测量轴稳定在该坐标系中并给出航向和姿态角；加速度计用来测量运动体的加速度经过对时间的一次积分得到速度，速度再经过对时间的一次积分即可得到距离。
惯性导航系统有如下主要优点．（1）由于它是不依赖于任何外部信息．也不向外部辐射能量的自主式系统．故隐蔽性好，也不受外界电磁干扰的影响；（2）可全天流全球、全时间地工作于空中、地球表面乃至水下．（3）能提供位置、速度、航向和姿态角数据，所产生的导航信息连续性好而且噪声低．（4）数据更新率高、短期精度和稳定性好．其缺点是．（1）由于导航信息经过积分而产生，定位误差随时间而增大，长期精度差；（2）每次使用之前需要较长的初始对准时间；（3）设备的价格较昂贵；（4）不能给出时间信息但惯导有固定的漂移率，这样会造成物体运动的误差，因此射程远的武器通常会采用指令、GPS等对惯导进行定时修正，以获取持续准确的位置参数。
惯导(惯性导航系统).
北京七维航测科技股份有限公司 Beijing SDi Science&Technology Co.,Ltd.惯导(惯性导航系统)概述惯性导航系统（INS，以下简称惯导）是一种不依赖于外部信息、也不向外部辐射能量的自主式导航系统。
其工作环境不仅包括空中、地面，还可以在水下。
惯导的基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度，将它对时间进行积分，且把它变换到导航坐标系中，就能够得到在导航坐标系中的速度、偏航角和位置等信息。
惯性导航系统（英语：INS）惯性导航系统是以陀螺和加速度计为敏感器件的导航参数解算系统，该系统根据陀螺的输出建立导航坐标系，根据加速度计输出解算出运载体在导航坐标系中的速度和位置。
运用领域现代惯性技术在各国政府雄厚资金的支持下，己经从最初的军事应用渗透到民用领域。
惯性技术在国防装备技术中占有非常重要的地位。
对于惯性制导的中远程导弹，一般说来命中精度70%取决于制导系统的精度。
对于导弹核潜艇，由于潜航时间长，其位置和速度是变化的，而这些数据是发射导弹的初始参数，直接影响导弹的命中精度，因而需要提供高精度位置、速度和垂直对准信号。
目前适用于潜艇的唯一导航设备就是惯性导航系统。
惯性导航完全是依靠运载体自身设备独立自主地进行导航，不依赖外部信息，具有隐蔽性好、工作不受气象条件和人为干扰影响的优点，而且精度高。
对于远程巡航导弹，惯性制导系统加上地图匹配技术或其它制导技术，可保证它飞越几千公里之后仍能以很高的精度击中目标。
惯性技术己经逐步推广到航天、航空、航海、石油开发、大地测量、海洋调查、地质钻控、机器人技术和铁路等领域，随着新型惯性敏感器件的出现，惯性技术在汽车工业、医疗电子设备中都得到了应用。
因此惯性技术不仅在国防现代化中占有十分重要的地位，在国民经济各个领域中也日益显示出它的巨大作用。
北京七维航测科技股份有限公司Beijing SDi Science&Technology Co.,Ltd.导航和惯导从广义上讲从起始点将航行载体引导到目的地的过程统称为导航。
《惯性导航系统快速传递对准技术》记录
《惯性导航系统快速传递对准技术》阅读笔记1. 惯性导航系统快速传递对准技术概述惯性导航系统(Inertial Navigation System,简称INS)是一种利用陀螺仪、加速度计和磁力计等传感器实时测量物体的角速度、加速度和磁场等信息，从而计算出物体的位置、速度和姿态等参数的导航系统。
在军事、航空、海洋、航天等领域，惯导系统具有重要的应用价值。
由于大气层扰动、地球自转引起的误差等因素，惯导系统在实际应用中可能会出现较大的误差。
为了提高惯导系统的精度和稳定性，快速传递对准技术应运而生。
快速传递对准技术是指通过一种特殊的方法，使惯导系统中的参考站与待测站之间的相对位置发生变化，从而实现对惯导系统参数的修正。
这种方法具有操作简便、效率高、精度高等优点，可以有效地减小惯导系统误差，提高导航精度。
快速传递对准技术已经广泛应用于各类惯导系统，如地面空中水下空间惯导系统等。
1.1 研究背景与意义随着科技的飞速发展，惯性导航系统（INS）在各种领域的应用越来越广泛，如航空航天、自动驾驶汽车、机器人等。
惯性导航系统的主要功能是通过陀螺仪和加速度计等惯性测量器件来测量和计算物体在空间中的位置和运动状态。
由于惯性导航系统的自主性较强，且会受到各种环境因素如温度、振动等的影响，使得其初始对准时间较长，精度受到一定程度的影响。
如何提高惯性导航系统的快速传递对准技术，缩短对准时间，提高对准精度，成为了当前研究的热点问题。
快速传递对准技术的提高对于提高惯性导航系统的性能具有重要意义。
它可以有效地缩短系统的初始对准时间，提高系统的快速反应能力。
这对于一些需要快速响应的应用场景，如军事机动、灾难救援等，具有重要的实用价值。
快速传递对准技术可以提高系统的定位精度和导航精度，这对于提高导航系统的可靠性和稳定性至关重要。
随着科技的发展，惯性导航系统正朝着更高精度、更高集成度的方向发展。
研究和发展快速传递对准技术，对于推动惯性导航系统的技术进步和产业升级具有深远的意义。
惯性导航仪的工作原理
惯性导航仪的原理惯性导航系统（INS，Inertial Navigation System）也称作惯性参考系统，是一种不依赖于外部信息、也不向外部辐射能量（如无线电导航那样）的自主式导航系统。
其工作环境不仅包括空中、地面，还可以在水下。
惯性导航的基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度，将它对时间进行积分，且把它变换到导航坐标系中，就能够得到在导航坐标系中的速度、偏航角和位置等信息。
惯性导航系统（英语：INS ）惯性导航系统是以陀螺和加速度计为敏感器件的导航参数解算系统，该系统根据陀螺的输出建立导航坐标系，根据加速度计输出解算出运载体在导航坐标系中的速度和位置。
惯性导航系统属于推算导航方式，即从一已知点的位置根据连续测得的运动体航向角和速度推算出其下一点的位置，因而可连续测出运动体的当前位置。
惯性导航系统中的陀螺仪用来形成一个导航坐标系，使加速度计的测量轴稳定在该坐标系中，并给出航向和姿态角；加速度计用来测量运动体的加速度，经过对时间的一次积分得到速度，速度再经过对时间的一次积分即可得到距离。
惯性导航系统至少包括计算机及含有加速度计、陀螺仪或其他运动传感器的平台（或模块）。
开始时，有外界（操作人员、GPS接收器等）给 INS 提供初始位置及速度，此后 INS 通过对运动传感器的信息进行整合计算，不断更新当前位置及速度。
INS 的优势在于给定了初始条件后，不需要外部参照就可确定当前位置、方向及速度。
通过检测系统的加速度和角速度，惯性导航系统可以检测位置变化（如向东或向西的运动），速度变化（速度大小或方向）和姿态变化（绕各个轴的旋转）。
它不需要外部参考的特点使它自然地不受外界的干扰或欺骗。
陀螺在惯性参照系中用于测量系统的角速率。
通过以惯性参照系中系统初始方位作为初始条件，对角速率进行积分，就可以时刻得到系统的当前方向。
这可以想象成被蒙上眼睛的乘客坐在汽车中，感觉汽车左转、右转、上坡、下坡，仅根据这些信息他知道了汽车朝哪里开，但不知道汽车是快，是慢或是否汽车滑向路边。
惯性导航的工作原理及惯性导航系统分类
惯性导航的工作原理及惯性导航系统分类
惯性导航系统(INS)是一种自主式的导航设备，能连续、实时地提供载体位置、姿态、速度等信息;特点是不依赖外界信息，不受气候条件和外部各种干扰因素。
惯性导航及控制系统最初主要为航空航天、地面及海上军事用户所应用，是现代国防系统的核心技术产品，被广泛应用于飞机、导弹、舰船、潜艇、坦克等国防领域。
随着成本的降低和需求的增长，惯性导航技术已扩展到大地测量、资源勘测、地球物理测量、海洋探测、铁路、隧道等商用领域，甚至在机器人、摄像机、儿童玩具中也被广泛应用。
不同领域使用惯性传感器的目的、方法大致相同，但对器件性能要求的侧重各不相同。
从精度方面来看，航天与航海领域对精度要求高，其连续工作时间也长;从系统寿命来看，卫星、空间站等航天器要求最高，因其发射升空后不可更换或维修;制导武器对系统寿命要求最短，但可能须要满足长时间战备的要求。
涉及到军事应用等领域，对可靠性要求较高。
惯性导航的工作原理
惯性导航系统是一种自主式的导航方法，它完全依靠载体上的设备自主地确定载体的航向、位置、姿态和速度等导航参数，而不需要借助外界任何的光、电、磁等信息。
惯性导航是一门涉及精密机械、计算机技术、微电子、光学、自动控制、材料等多种学科和领域的综合技术。
其基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度、角加速度，将它对时间进行一次积分，求得运动载体的速度、角速度，之后进行二次积分求得运动载体的位置信息，然后将其变换到导航坐标系，得到在导航坐标系中的速度、偏航角和位置信息等。
百度搜索“乐晴智库”，获得更多行业深度研究报告
惯性导航系统分类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
INS-J4光纤惯性导航系统技术指标
1 系统启动
1.1码头启动条件：提供码头位置信息，精度优于5m；
1.2码头启动时间：≤1h，启动后30分钟可保精度输出姿态信息，1小时后可保精度输出全量导航参数；
1.3海上启动条件：连续提供外部位置信息，精度优于5m，数据更新率不低于1HZ；
1.4海上启动时间：≤1h，启动后30分钟可保精度输出姿态信息，1小时后可保精度输出全量导航参数精度；
1.5海上启动舰艇机动限制时间：≤0.5h，前0.5h内舰艇匀速直航。
2 水平定位精度
2.1自主定位误差≤2.0nmile/8h（PEAK），1.0mile/8h（TRMS）；
2.2和GPS组合的定位精度优于GPS精度。
3 航向精度
3.1独立惯导航向误差≤0.05。
secФ(8h，RMS)；
3.2和GPS组合的系统航向误差≤0.01。
secФ(RMS)。
4 水平姿态精度
4.1独立惯导水平姿态误差≤0.028。
(RMS)；
4.2和GPS组合系统水平姿态误差≤0.0028。
（RMS）。
5 垂向位移精度
5.1与GPS组合系统的垂向位移误差≤0.02m（RMS）。
6 水平速度精度
6.1独立惯导水平速度误差≤0.6Kn（RMS）；
6.2组合系统水平速度误差≤0.02m/s（RMS）。
7 升沉速度精度
7.1独立惯导升沉速度误差≤0.6Kn（RMS）；
7.2组合系统升沉速度误差≤0.02m/s（RMS）；
8 适用范围
8.1地理范围：南北纬70度之内保精度工作；
8.2航向角速率≤40。
/s；
8.3纵摇角速率≤30。
/s；
8.4横摇角速率≤30。
/s；
8.5航速范围：-10到60Kn；
9 环境指标
满足GJB1060-1991《舰船环境条件要求》和GJB4000-2000《舰艇通用规范》的要求。
9.1温度湿度环境适应性
9.11 可在温度−10℃~50℃、相对湿度≤96%的环境下保精度工作；
9.12 高温贮存条件不高于70℃，低温贮存不低于−40℃。
注：温度是指设备舱室的空气平均温度，不包括由于设备本身发热而造成的周围局部温升。
9.2冲击和振动适应性
满足GJB4000-2000《舰船通用规范》关于设备抗冲击、机械振动环境适应性规定要求。
9.3电磁兼容适应性
满足GJB151A-1997《军用设备和分系统电磁发射和敏感度要求》关于舰用电子设备要求。
9.4盐雾和霉菌适应性
满足GJB150.11A-2009军用装备实验室环境试验方法第11部分的盐雾试验要求。
