光伏组件和汇流箱常见故障处置专题培训课件
光伏组件及汇流箱常见故障处理
光伏组件及汇流箱常见故障处理1.组件破损光伏组件在安装和维护过程中容易受到外力破坏，如风力、冰雹、野生动物等。
一旦发现组件破损，应立即更换或修复破损的部分，以免影响整个光伏系统的性能。
2.混污长期使用后，光伏组件表面容易积累尘埃、灰尘、鸟粪等杂质。
这些污染物会影响太阳光的透过率，从而影响光伏组件的发电效率。
对于轻微的污染，可以使用清洗设备清洗组件表面。
对于严重的污染，需要专业人员进行清洗。
3.脱温太阳能组件的温度对其发电效率有重要影响。
高温会导致组件的电压降低，从而减少电能输出。
同时，高温环境对组件的寿命也有一定的影响。
因此，在夏季高温时，应采取降温措施，如喷水冷却等。
4.阴影遮挡光伏组件遭受树木、建筑物以及其他遮挡物的阴影可能会导致组件发电效率下降。
可以通过修剪树木、调整建筑物方位等方式减少阴影遮挡对光伏组件的影响。
5.接线故障光伏组件的接线故障包括断线、接触不良等。
这些问题会导致组件之间的电流流失，进而降低系统的发电效率。
检查光伏组件的接线是否牢固，并及时修复断线和接触不良问题，保证电流的流通畅通。
1.温度过高汇流箱内部的温度过高可能会导致设备过热，从而影响系统的运行。
应及时检查散热器、风扇等散热设备是否正常工作，是否有堵塞的情况。
如果发现温度过高的问题，应及时清理堵塞物，维修或更换散热设备。
2.运行中断汇流箱是光伏系统中的关键设备，一旦发生运行中断，会使系统无法正常运行。
常见的中断原因包括电源故障、接线松动、组件故障等。
应及时检查汇流箱的电源和接线是否有问题，并对故障部分进行修复或更换。
3.电流漏失汇流箱中电流的漏失会降低系统的发电效率，并可能导致设备损坏。
应定期检查连接器和电缆，确保接触良好，避免电流的漏失问题。
4.湿度过高汇流箱通常安装在户外，长时间暴露在高湿度环境中容易导致箱内潮湿，从而影响系统的正常运行。
应定期检查汇流箱的密封性能，确保箱内的湿度适中。
如发现湿度过高的问题，应及时更换密封件。
光伏组件培训PPT
05
光伏组件的实际应用案例
家庭光伏电站建设案例
投资与收益
分析家庭光伏电站的投资成本、发电量、并网电 价和预期收益，帮助学员了解电站的经济效益。
安装位置与设计
讲解如何选择合适的安装位置、设计合理的光伏 板布局，提高电站的发电效率。
施工与验收
介绍电站施工过程中的安全规范、质量标准和验 收流程，确保电站建设质量。
光伏发电系统的应用
住宅用电
公共设施
利用屋顶或阳台安装光伏电池板，为家庭提 供电力。
如路灯、交通信号灯等公共设施可利用光伏 发电系统提供电力。
偏远地区供电
大型电站
在偏远地区利用光伏发电系统为当地居民提 供电力。
建设大规模的光伏发电站，通过并网为电力 系统提供电力。
02
光伏组件基础知识
光伏组件的类型
政策支持与市场前景
政策推动
各国政府为了推动可再生能源的发展，出台了一系列政策，如补贴、税收优惠等 ，为光伏产业发展提供了强有力的支持。
市场需求增长
随着人们对清洁能源的重视和电力成本的不断上升，光伏组件的市场需求不断增 加，行业发展前景广阔。
绿色环保与可持续发展
减少碳排放
光伏组件作为一种清洁能源，其发电过程中不产生温室气体 ，对于减少全球碳排放具有重要意义。
检测光伏组件是否存在安全隐患， 如过热、过电流、过电压等安全问 题。
04
光伏组件的维护与保养
光伏组件的清洁与保养
定期清洁
应定期对光伏组件进行清洁，以去除表面的尘土和污垢，提高光伏组件的发 电效率。
清洁方法
使用清水或软布擦拭光伏组件表面，避免使用含有酸碱成分的清洁剂，以防 腐蚀光伏组件表面。
光伏组件的维修与更换
太阳能光伏组件常见质量问题现象及分析PPT课件
2019/12/30
23
2019/12/30
24
2019/12/30
25
2019/12/30
26
2019/12/30
27
预防措施： 1.组件在抬放过程中要轻拿轻放.避免受 外力碰撞. 2.加强玻璃原材检验测试, 3.导线一定要严格按照要求盘放.避免零 散在组件上
18
硅胶气泡和缝隙
2019/12/30
硅胶气泡和缝隙原因
1.硅胶气泡和缝隙主要是硅胶原材内有 气泡或气枪气压不稳造成, 2.缝隙主要原因是员工手法打胶不标准 造成
组件影响：
1.热斑导致组件功率衰减失效或者直接 导致组件烧毁报废. 2.脱层导致组件功率衰减或失效影响组 件寿命使组件报废. 预防措施：
1.严格按照返修SOP要求操作,并注意返 修后检查注意5s. 2.焊接处烙铁温度焊焊机时间的控制要 符合标准, 3.定时检查层压机参数是否符合工艺要 求.同时要按时做交联度实验确保交联 度符合要求85%±5%.
报废 预防措施：
1.确保焊接机温度、助焊剂喷射量和焊接 时间的参数设定. 并要定期检查, 2.返修区域要确保烙铁的温度、焊接时间 和使用正确的助焊笔涂抹助焊剂. 3.加强EL检验力度，避免不良漏失下一9/12/30
电池助焊剂用量过多原因
1.焊接机调整助焊剂喷射量过大造成 2.人员在返修时涂抹助焊剂过多导致
21
引线虚焊
2019/12/30
引线虚焊原因：
1.人员作业手法不规范或不认真,造成 漏焊, 2.烙铁温度过低、过高或焊接时间过 短造成虚焊,.
组件影响：
1.组件功率过低. 2.连接不良出现电阻加大，打火造成 组件烧毁.
预防措施：
1.严格要求操作人员执行SOP操作， 规范作用手法. 2.按时点检烙铁温度，规范焊接时间.
光伏组件相关培训课件
• 在光伏组件、汇流箱、逆变器等整个电站的接头， 有 成千上万个，任何一个接头松了，都有可能造成直流电弧， 一有电弧就会引起火灾，这个是已经非常明确了。
• 1.3 光伏组件的工艺质量问题 组件产生气泡： 抽真空温度时间过短，温度设定过高或
过低，活内部有异物进入，从而产生气泡，这样会影响脱 层，严重会导致组件彻底报废。 同时还有组件的隐裂问
光伏组件培训
附录： • 1、简介 • 2、光伏电站设备问题 • 3、汇流箱、直流柜 • 4、光伏组件问题排查处理
• 叠层
背面串接好且经过检验合格后，将玻璃、EVA、电池、 EVA、TPT由下向上依次敷设好。
• 多晶硅组件 • 1、副栅线。2、主栅线。3、互联条。
• 光伏组件特性
1、随着温度的上升，短路电流上升，开路电压减小，转换效率降低。 2、温度的变化，影响最大的是开路电压。
•
谢谢大家！
• 1.2 直流电弧 1） 组件焊接面积过小或虚焊：短时间对组件无影响，但 长时间易引起电池板的破裂， 光伏组件只要接受太阳辐 射，就会产生电压， 长时间，不仅引起温升损失，降低 发电效率，更有甚者， 组件出现电阻加大发热或引起电 弧都造成组件烧毁，从而引起火灾。 （参考图 1-6） 2） 组件接线盒内部接线不良或焊点焊接面积过小： 接线 盒内引线若未卡紧容易出现打火起火；而焊点焊接面积过 小也会导致电阻加大从而造成组件烧毁；引线长时间接触 接线盒塑胶件会因受热而造成起火。 （参考图 1-7）
光伏电站设备问题
• 随着光伏电站在中国的快速发展，造成了光伏组件、逆 变器等光伏设备的低价竞争，也就带来了设备部件的质量 问题，据有关研究表明，部件质量问题大约占据光伏电站 整个故障的 50%。
• 据第三方检测认证机构北京鉴衡认证中心相关负责人透 露，通过对 400 多个电站的测试发现，光伏组件主要存在 热斑， 本身工艺隐裂或破损，直流电弧等质量问题，造 成设备故障及火灾问题。
光伏组件和汇流箱常见故障处理
光伏组件和汇流箱常见故障处理

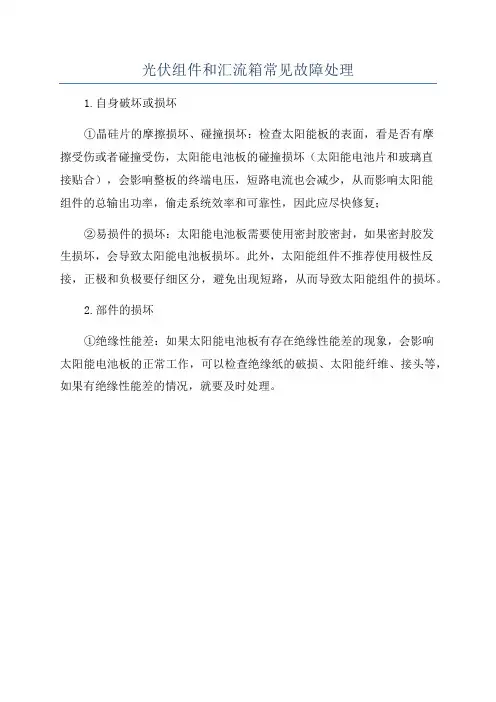

1.自身破坏或损坏
①晶硅片的摩擦损坏、碰撞损坏：检查太阳能板的表面，看是否有摩
擦受伤或者碰撞受伤，太阳能电池板的碰撞损坏（太阳能电池片和玻璃直
接贴合），会影响整板的终端电压，短路电流也会减少，从而影响太阳能
组件的总输出功率，偷走系统效率和可靠性，因此应尽快修复；
②易损件的损坏：太阳能电池板需要使用密封胶密封，如果密封胶发
生损坏，会导致太阳能电池板损坏。
此外，太阳能组件不推荐使用极性反接，正极和负极要仔细区分，避免出现短路，从而导致太阳能组件的损坏。
2.部件的损坏
①绝缘性能差：如果太阳能电池板有存在绝缘性能差的现象，会影响
太阳能电池板的正常工作，可以检查绝缘纸的破损、太阳能纤维、接头等，如果有绝缘性能差的情况，就要及时处理。
《光伏系统培训》PPT课件
蓄电池箱内安装
可整理ppt
22
蓄电池落地和上架安装
可整理ppt
23
光伏系统的安装、调试和运行（三）
• 控制器的安装 ：户用控制器一般已经安装在一体化机箱内。安装 时注意先连接蓄电池，再连接太阳电池和输出，连接时注意正负极 性并注意接线质量和安全性 ；光伏电站大型控制器一般都经过远程 运输，所以就位后先检查内部连线和螺丝是否松动，拧紧后再开始 接线。大型控制器同样要求先接入蓄电池。连接太阳电池时应当将 太阳电池的输入开关打在关断状态，以免拉弧。电站控制器一般都 有防雷和抗干扰保护，因此就会有接地端，一定要接地（< 10欧 姆）。
1 100 960
6 洗衣机 AC 220 150 1
1 100 150
7 合计
494
1826
系统：1000Wp太阳电池，48V／400Ah，逆变器> 1KVA
光伏系统对负载的要求和选择（五）
结论：
1、用高效率电器 --> 不用:白炽灯泡，使用:荧光灯 2、不用电加热器（电热水器、电暖器、电饭煲等）； 3、禁止使用：冲击钻、电焊机、空调； 4、对于冲击电流大的负荷，如电冰箱、洗衣机、电视机、
• 太阳电池的调试：安装结束要检查正负极性，测量开路电压和短路 电流，并检查接线质量；光伏电站安装完毕要先测量总的电压和电 流，如果不正常，则应当断开各个支路分别测量。
Z
正南
太阳高度角
L L
太阳方位角
冬至上午9：00
太阳电池地面安装
可整理ppt
Hale Waihona Puke 17太阳电池屋顶安装（一）
可整理ppt
18
太阳电池屋顶安装（二）
编
负载
DC/AC 电压 功率 工作
光伏汇流箱基础知识培训
用于汇流箱防雷保护
熔断器
用于汇流箱输出侧保护
汇流箱软件操作（一期）
拔下汇流箱主 板485通讯输 出口端子，将 RS232/RS48 5线分别与电 脑USB及主板 485通讯口连 接，点击意科 汇流箱调试软 件会弹出右图。
汇流箱软件操作（一期）
点击上图“设置 串口”弹出左图 “串口参数设 定”，根据电脑 显示串口号选择 端口，单机确定， 再单击上图“打 开串口”。
汇流箱软件操作（二期）
通讯串口与电脑连 接方式与一期相同。 打开调试程序，单 击“Register later” 弹出右图界面。在 “setup”子菜单 下选择
汇流箱软件操作（二期）
在“setup”子菜 单下选择“poll Definition”弹出左 侧界面，在slave ID处输入需要查看 的汇流箱地址，点 击“OK”即可查 看汇流箱数据
A1 复归 A2 浏览 A3 参数
E1 电流值 E2 输出电流显示 E3 电压值 E4 温度 E5 防雷失效计数 E6 遥信位 E7 软件版本号
C1 通讯模式 C2 装置地址 C3 波特率 C4 定值 C5 密码
01 装置故障延时时间 02 备用 03 备用 04 电流断路故障延时时间 05 电流偏差设定值 06 电流偏差故障延时时间 07 过流门限值 08 过流故障延时时间 09 电流反向延时时间 10 过压门限值 11 过压故障延时时间 12 防雷失效延时时间 13 开入模式 14 过温门限值 15 过温延时时间 16 电压门槛值 17 电流门槛值 18 手动复归选择模式 19 功能投退控制字 20 控制字 21-52 第1-32路电流偏移 53 母线电压偏移 54-85 第1-32路电流增益 86 母线电压增益
光伏组件及汇流箱常见故障处理
光伏组件及汇流箱常见故障处理
一、光伏组件故障处理
1、外观检查：光伏组件中晶硅片上可能会出现一些暗斑或者金属粒子等，这些物质可会影响到光伏组件的效率，需要在安装前及安装后定期进行检查、清洗。
2、电压检查：光伏组件能够正常发电，必须保证来自光伏组件的电压和工作电压一致；另外，应该检查光伏组件内部的短路电压、开路电压及内阻。
3、功率检查：通常可以利用光伏测试仪，进行功率检查，例如检查光伏组件的短路功率和最小功率；另外，可以针对每一组光伏组件进行测试，测量最大功率，以及排布模式的变换后的最大功率。
4、传导性检查：光伏组件的传导性是很重要的，安装质量也会影响传导性的测试结果，如果传导性较差，就会影响整体效率，需要更换光伏组件或者重新安装。
5、绝缘性检查：绝缘检查需要检查光伏组件绝缘电阻是否正常，使用绝缘测试仪进行测试，在有害环境中，绝缘电阻应该保持在1000MΩ以上，如果低于1000MΩ，就需要更换光伏组件或者重新安装。
6、功能检查：在检查过光伏组件后，还应该进行功能检查，比如检查光伏组件的正反馈功能、恒频/变频功能等，以确保光伏组件可以正常工作。
二、汇流箱故障处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 如图：光伏组件光伏组件• 结构： • 1、钢化白玻璃 • 2、EVA • 3、背板 • 4、硅电池片 • 5、涂锡带 • 6、罗曼胶带（硅胶） • 7、铝边框 • 8、接线盒
光伏组件
光伏组件
• 常见故障及处理 • 1、光伏组件质量问题 • （1）EVA脱层
光伏组件
• （2）光伏组件烧毁或 热斑效应
• 汇流、防雷—监控—线缆连接、无线传输、后台监控
汇流箱（PVS-12M)
• 结构
• 内部接线：
汇流箱
汇流箱
• 各元件参数：
汇流箱
• 常见故障 • （1）X路无电流 • 采样板-开路电压-熔断器-相间或对地电阻 • （2）X路电流小 • 对地电阻-MC4 • （3）端子烧灼 • 开路电压-线缆相间及对地
汇流箱
• （4）无通讯 • 通讯板指示灯-地址设置—波特率-通讯板连
线—AB顺序 • --RS485连线—301ds接线 • （5）断路器跳闸或脱扣
安全注意事项
• 1、插拔保险 • 2、端子接线 • 3、相间、对地电阻测量 • 4、安全帽 • 5、误入间隔
谢谢！
组件烧毁
光伏组件
（3）接线盒烧毁、鼓包
光伏组件
• （4）光伏组件滑脱、掉落
光伏组件
• （5）MC4头（瑞士Multi-contact ）
汇流箱
• 定义： • 将一定数量、规格相同的光伏电池串联起
来，组成一个个光伏串列，然后再将若干 个光伏串列并联接入光伏汇流防雷箱，在 光伏防雷汇流箱内汇流后，通过线缆，直 流配电柜，光伏逆变器。
• 分类：
多晶硅组件
光伏组件
单晶硅组件
薄膜组件
光伏组件
• 其他类型组件
砷
化
镓
硫化镉
铜铟硒
光伏组件
• 发电原理： • 晶硅类太阳能电池 • 太阳能电池是由P 型半导体和N 型半导体结
合而成,N 型半导体中含有较多的空穴,而P 型半导体中含有较多的电子,当P 型和N 型半 导体结合时在结合处会形成电势当芯片在 受光过程中,带正电的空穴往P 型区移动,带 负电子的电子往N 型区移动,在接上连线和 负载后,就形成电流.
光伏组件和汇流箱常见故障处置
光伏组件
• 定义：
• 光伏组件（俗称太阳能电池板）由太阳能电池片（整 片的两种规格125*125mm、156*156mm、124*124mm等） 或由激光切割机机或钢线切割机切割开的不同规格的太阳 能电池组合在一起构成。由于单片太阳能电池片的电流和 电压都很小，然后我们把他们先串联获得高电压，再并联 获得高电流后，通过一个二极管（防止电流回输）然后输 出。
