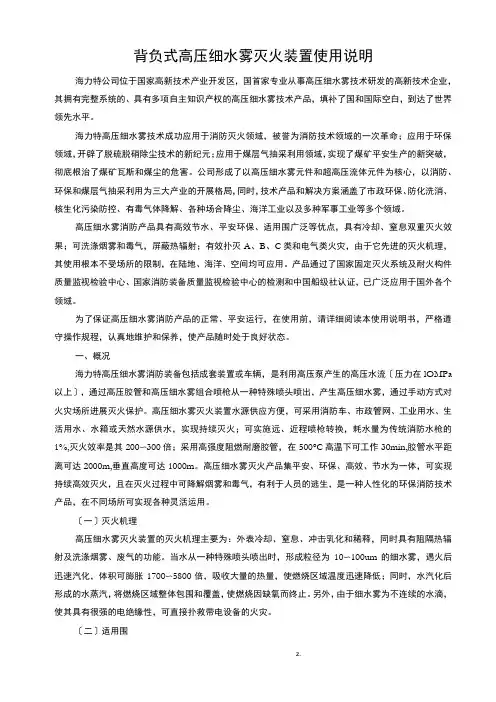

背负式高压细水雾灭火装置使用说明
海力特公司位于国家高新技术产业开发区，国首家专业从事高压细水雾技术研发的高新
技术企业，其拥有完整系统的、具有多项自主知识产权的高压细水雾技术产品，填补了国和国际空白，达到了世界领先水平。

海力特高压细水雾技术成功应用于消防灭火领域，被誉为消防技术领域的一次革命；应
用于环保领域，开辟了脱硫脱硝除尘技术的新纪元；应用于煤层气抽采利用领域，实现了煤矿安全生产的新突破，彻底根治了煤矿瓦斯和煤尘的危害。

公司形成了以高压细水雾元件和超高压流体元件为核心，以消防、环保和煤层气抽采利用为三大产业的发展格局，同时，技术产品和解决方案涵盖了市政环保、防化洗消、核生化污染防控、有毒气体降解、各种场合降尘、海洋工业以及多种军事工业等多个领域。

高压细水雾消防产品具有高效节水、安全环保、适用围广泛等优点，具有冷却、窒息双
重灭火效果；可洗涤烟雾和毒气，屏蔽热辐射：有效扑灭A、B、C类和电气类火灾，由于它先进的灭火机理，其使用基本不受场所的限制，在陆地、海洋、空间均可应用。

产品通过了国家固定灭火系统及耐火构件质量监督检验中心、国家消防装备质量监督检验中心的检测和中国船级社认证，已广泛应用于国外各个领域。

为了保证高压细水雾消防产品的正常、安全运行，在使用前，请详细阅读本使用说明
书，严格遵守操作规程，认真地维护和保养，使产品随时处于良好状态。

一、概况
海力特高圧细水雾消防装备包括成套装置或车辆，是利用高压泵产生的高压水流（压力在lOMPa以上），通过高压胶管和高压细水雾组合喷枪从一种特殊喷头喷出，产生高压细水雾，通过手动方式对火灾场所进行灭火保护。

高压细水雾灭火装置水源供给方便，可釆用消防车、市政管网、工业用水、生活用水、水箱或天然水源供水，实现持续灭火；可实施远、近程喷枪转换，耗水量为传统消防水枪的1%,灭火效率是其200〜300倍；采用高强度阻燃耐磨胶管，在500°C高温下可工作30 min,胶管水平距离可达2000m,垂直高度可达1000m。

高压细水雾灭火产品集安全、环保、高效、节水为一体，可实现持续高效灭火，且在灭火过程中可降解烟雾和毒气，有利于人员的逃生，是一种人性化的环保消防技术产品，在不同场所可实现各种灵活运用。

（-）灭火机理
高压细水雾灭火装置的灭火机理主要为：表面冷却、窒息、冲击乳化和稀释，同时具有阻隔热辐射及洗涤烟雾、废气的功能。

当水从一种特殊喷头喷出时，形成粒径为10〜100 U m的细水雾，遇火后迅速汽化，体积可膨胀1700〜5800倍，吸收大量的热量，使燃烧区域温度迅速降低；同时，水汽化后形成的水蒸汽，将燃烧区域整体包圉和覆盖，使燃烧因缺氧而终止。

另外，
由于细水雾为不连续的水滴，使其具有很强的电绝缘性，可直接扑救带电设备的火灾。

（二）适用围
高压细水雾消防产品适用于扑救A类（固体）、B类（液体）、c类（气体）和电气类火灾。

山于它先进的灭火机理，其使用基本不受场所的限制，在陆地、海洋、空间均可应用。

尤其是对高危险场合的保护特别有效。

如：烟草、电力、铁路、学校、社区、石化行业、军事装备、煤炭行业、医药、食品加工行业、古建筑、档案馆、商业民用建筑、地铁、隧道、大型交通车辆、水面船舶、航空航天、电子行业、消防队和森警等。

（三）不适用场合
1、不能直接用于遇水即发生强烈化学反应造成燃烧、爆炸或产生有害物质等材料的场合。

2、不能直接用于低温状态下的液化气体（如液化的天燃气），这些液化气体被水加热
时会产生剧烈沸腾。

二、性能及特点
背负式高压细水雾灭火装置，具有轻便灵活等特点。

以汽油机为动力源，以本体水箱和分体水箱的水为灭火介质，可扑灭A类、B类、C类及电气设备火灾。

该系列产品具有重量轻、体积小、易启动、性能可靠、用水量小、可持续灭火能力强等特点。

适合于多兵小组作战，配备高压细水雾组合喷枪可实现远、近距离的快速转换，对环境无污染及对人体无伤害。

三、整体结构和主要部件
（一）整体结构
（二）主要部件 1、 机架
机架用于支撑整个灭火装置。

其上安装有背带和汽油机的节气门调节手柄。

2、 高压水泵
高压水泵釆用容积式柱塞泵，是高压细水雾灭火装置的核心元件之一，在汽油机的驱 动下，将灭火用水加压到工作压力后供给喷头。

柱塞泵具有工作性能可靠、使用寿命长、 效率高等特点。

3、 汽油机
该系列灭火装置采用本田单缸四冲程汽油发动机作动力，其主要技术性能参数如下：
4、水箱
本系列产品包括主水箱及可快速连接水箱，用于储存灭火用水，均设有加水口、过滤
iii.
灭火装買1：
A
丄水箱
高压出水口
压力表
细水雾（纽合）啖外供水接I 」
内供水开关
图1整体结构
器、出水口等。

主水箱容量10L,可快速连接水箱容量20L、并设有背带。

连接软管
国3分体水箱
5、过滤器
本系列灭火装置在水箱加水口处、高压水泵入口处和喷头处均设置了过滤器，以保证灭火装置工作可靠。

6、细水雾组合喷枪、喷头和胶管
细水雾组合喷枪：喷枪后端带有开关，用于控制水雾喷岀，前端装有远程细水雾喷头和细水雾喷头及转换器。

喷头：是灭火装置的核心元件之一，包括远程细水雾喷头和细水雾喷头。

远程细水雾喷头喷出的水雾粒径稍大，穿透力强，主要用于：
(1)当灭火人员不能靠近火场时，在远距离进行控火；
(2)扑救三维空间火和大面积流淌火；
(3)扑救A类火和B类深位火。

细水雾喷头主要用于扑救B类、C类、电气类火及边缘火，同时也可对消防人员进行喷雾保护，具有隔绝热辐射和降烟等作用。

转换器：用于远程细水雾喷头和细水雾喷头之间的转换。

高压软管：釆用单层钢丝编制胶管，额定工作压力＞16MPa o
警告：不要拆卸喷头或把喷头另作它用，以免出现严重后果。

四、主要技术性能参数
五、安装与使用
(-)准备
1、使用前请仔细阅读本使用说明书及汽油机使用说明书；
2、检查灭火装置是否有燃油和润滑油，严禁在无油状态下运行;
3、分别向主水箱和可快速连接水箱加入足量的灭火用水：
注意：向分水箱加水时应将其开关阀关闭，以免水流出。

4、将细水雾组合喷枪连接在灭火装置主机高压出水口上。

(二)操作使用
图4局部结构
1、 使用本体水箱的水进行灭火的操作 1） 打开灭火装置主机上的供水开关：
2） 用力压油泵，直到回流管里能看到燃油为止； 3） 将汽油机的阻风门扳到CLOSE （关）位置；
4） 轻轻地拉汽油机的启动手柄感到有阻力，然后用力快速拉动，直到汽油机启动； 5） 当汽油机运转平稳后，逐渐将阻风门扳到OPEN （开）位置；
6） 向上扳节气门调节手柄，将其置于最高位置，打开喷枪，喷头即可喷出细水雾； 2、 使用分体水箱的水进行灭火的操作 1）关闭灭火装置主机上的供水开关；
2、打开分体水箱连接软管上的开关阀，直到有水流出时，将连接软管上的快速接头 与灭火装置主机上的外供水接口连接起来；
其它操作与本体水箱使用相同。

（三）灭火操作
1、 灭火人员应经培训后方可进行操作；
2、 灭火时，灭火人员要穿戴好防护用品；
停止按钮
节气门调节手柄 燃汕箱
3、调整好灭火装置（或分体水箱）的背带长度，按要求启动灭火装置：
4、灭火时，灭火人员两手持枪，当火势较大，不能靠近火场时，使用远程水雾喷头喷出的细水雾覆盖在火焰上进行灭火；当火势较小，能够黑近火场时，可以使用细水雾喷头喷出的细水雾覆盖在火焰上进行灭火：
5、远程水雾喷头、细水雾喷头的转换：
当需要哪个喷头灭火时，哪个喷头处于上方位置，关闭喷枪开关，再打开即可。

在灭火过程中，喷枪可自由操作。

（四）注意事项（以下条款对于您及设备的安全非常重要，请仔细阅读、认真遵守）
1、发动汽油机前，必须盖好油箱盖；
2、汽油机工作时，其散热窗口应保持畅通，不能有异物堵塞；
3、向燃油箱增注燃油时，必须关闭汽油机：
4、严禁高压水泵在无油、无水的情况下运转：
5、对lkv~36kv电气设备带电灭火时，喷头与设备之间的距离必须在1米以上；
6、热机起动时，不必关闭阻风门；
7、高圧胶管和连接软管禁止折叠、踩踏或被车碾压；
8、严禁对人或动物近距离喷射。

警告：请勿违规使用本灭火装置，以免造成人身伤害及财产损失。

六、维护与保养
为保证背负式高压细水雾灭火装置能正常工作，必须按照操作规程进行正确的维护、检查和保养，使灭火装置始终保持良好的状态。

（一）灭火装置应按规定水平放置在干燥、通风、少灰尘的地方，气温不低于4°C。

（二）维护人员应每天对本灭火装置进行检查，主要检查：
1、外观是否有碰伤变形、机械损坏等。

2、高压胶管和连接软管外表面应无龟裂。

3、汽油机的排气管口不应堵塞，散热窗不应有异物等。

4、水箱水量应充足。

（三）本灭火装置应经常启动运转。

灭火装置运转时，应重点检查喷头的喷嘴，不应
有堵塞的现象，如有堵塞，应进行清洗，清洗后，应重新试机。

（四）在寒冷季节，每次使用后，要完全清干高压胶管、连接软管和喷枪的水。

（五）本灭火装置一旦发生故障，应请专业人员进行检修或送到指定维修点进行维修, 非专业人员禁止拆卸。

(六)汽油机的保养请参见汽油机使用说明书。

七、常见故障及其排除方法。
