高压细水雾灭火系统的优缺点
细水雾灭火系统的原理与优越性
细水雾灭火系统的原理与优越性“细水雾”（watermist）是相对于“水喷雾”(waterspray)的概念，所谓的细水雾，是使用特殊喷嘴、通过高压喷水产生的水微粒。
在NFPA750中，细水雾的定义是：在最小设计工作压力下、距喷嘴1米处的平面上，测得水雾最粗部分的水微粒直径Dv0.99不大于400μ。
细水雾的灭火原理1、稀释氧气窒息灭火细水雾遇热后迅速蒸发扩散，有效排除火场中的空气，并在火场的周围形成屏障，阻隔火场外的空气导入，并稀释火源附近空气的氧气含量，使其窒息灭火。
2、阻隔辐射热细水雾能够有效吸收和阻隔火源辐射热，帮助人员安全撤离和灭火人员接近火灾现场抢救，并有效地抵制辐射热引燃二次火灾，防止火灾的蔓延。
3、快速冷却灭火细水雾灭火系统的优越性1、与水喷淋相比细水雾的优越性细水雾灭火系统耗水量低。
在电气环境下，水喷淋灭火系统会造成电气设备短路、浸泡等破坏，细水雾灭火系统的用水量远低于水喷淋灭火系统，对设备影响小，水喷淋灭火系统需要配备巨大的水箱，土建成本高，水箱占用面积大，空间大，是细水雾水箱体积的几十倍。
2、与气体灭火相比细水雾的优越性由于细水雾的冷却和穿透能力较强，高压细水雾扑救深位火灾比气体灭火更有效，同时细水雾具有表面冷却的优点，而气体灭火没有。
另外细水雾在灭火过程中不会出现气体灭火剂在灭火过程中由于浓度降低而发生复燃的现象，细水雾具有烟气冲刷功能，可以有效除去电气设备环境的烟颗粒及腐蚀性气体。
3、其他优越性细水雾系统喷水的同时，火场的温度急剧下降，这有助于人工灭火并减少热量造成的财产损失。
细水雾日常维护和使用廉价，对任何环境没有危害，同时也不需要预留人员撤离时间，避免了错过最佳灭火时机。
适用场所目前细水雾灭火技术已广泛应用于船舶动力机舱、燃气涡轮室、可燃液体储存室、公共建筑与古建筑、图书馆与档案室、电子设备间与计算机房以及商用厨房、地铁列车等诸多场所。
高压细水雾与自动喷水灭火系统的区别.ppt
3.1压力损失计算方法不同
➢ 高压细水雾灭火系统 沿程损失计算公式为：Darcy-Weisbach
计算公式
pm
2.252k
f LQ 2
di5
▪ 式中△Pm---管道的沿程压力损失 （bar）；
▪ f---摩阻系数；（bar/m）； ▪ ρ---水的密度（kg/m3）； ▪ Q---流量 (L/min)； ▪ di---管道的内径（mm）； ▪ L---管道的长度（m）； ▪ ni---管道相对粗糙度； ▪ ε---管壁绝对粗糙度（mm）。
高压细水雾灭火系统 与自动喷水灭火系统的区别
一、灭火应用范围的区别
高压细水雾可扑救下列火灾
▪ A类火灾；如：图书馆、档案馆、博物馆、文物馆 和古建筑等固体危险场所。
▪ B类火灾 如：液压站、润滑油库、透平油库、 白酒和酒精等可燃液体火灾危险场所。
▪ 带电设备火灾；如：油浸电力变压器、配电室、 油开关柜室、柴油发电机房、计算机房、通讯机 房、中央控制室、大型电缆室、电缆隧(廊)道、
➢ 自动喷水灭火系统 自动喷水灭灭火系统沿程计算公式
采用舍维列夫公式
i
0.0000107
V2 d 1.3
j
i ---每米管道的水头损失（MPa/m）； V---管道内水的平均流速（m/s）； dj--按-管管道道的内计径算减内1径m（m确m）定，取值应
3.2压力损失取值范围不同
➢ 高压细水雾灭火系统 ➢ 自动喷水灭火系统
探测器
紧急启
H
停按钮 t °
冷拨不锈钢 无缝钢管
细水雾灭 火控制器
过滤器 水源
截止阀
液位计
控水阀或 浮球阀
高压分配器
不锈钢 水箱
高压细水雾系统在地铁应用中的优劣分析
高压细水雾系统在地铁应用中的优劣分析摘要：近年来，高压细水雾系统在地铁中运用的越来越广泛。
相关工作人员对于高压细水雾系统在地铁应用中的优劣分析问题越来越重视。
本文从关于高压细水雾灭火系统的介绍、高压细水雾系统在地铁应用中存在的问题以及高压细水雾系统在地铁中的应用优势三个方面进行详细阐述，希望能够为相关的工作者提供有效的意见与建议。
关键词：高压细水雾系统；地铁；优劣分析前言随着我国经济的不断发展，越来越多的城市增设地铁，为广大的居民提供了交通上的便利。
然而，地铁的运营是一个十分复杂的过程，地铁运行的安全问题更是相关工作者在工作中重点关注的内容。
高压细水雾系统在地铁应用中存在的一些问题，急需相关工作者来解决。
一、关于高压细水雾灭火系统的介绍作为一项预防扑救火灾的新技术，高压细水雾灭火系统大多使用在国外大型工程之中。
20世纪90年代，马德里地铁中采用了细水雾灭火系统。
高压细水雾灭火系统在马德里地铁中，主要的保护对象有车控室、电气设备房、售票亭等区域。
由于高压细水雾灭火系统保护对象的不同，分别采用了开式系统与闭式系统。
随着我国对外联系不断加强，国内有部分城市地铁启用了高压细水雾灭火系统。
不过，由于高压细水雾系统的成本较高，我国大多数地区的地铁仍旧使用七氟丙烷或者惰性气体系统，对车控室、电气设备房、信号机械室等进行防火保护。
在国内，上海这种一线城市，也只有部分地铁采用了高压细水雾灭火系统。
二、高压细水雾系统在地铁应用中存在的问题应用范围较窄，是高压细水雾系统在地铁应用中存在的主要问题之一。
虽然高压细水雾系统在国外的应用较为广泛，但是在国内却很少。
究其原因，是国家在对相关的设计及验收规则上，缺乏统一的标准，在系统的验收与设计方面，缺乏统一的依据。
目前，我国对于高压细水雾系统大多参照美国的NPFA750的规范进行设计，而在西部地区由于没有形成地方性规范，在使用方面存在一定的难度。
高压细水雾系统是气体灭火系统的替代，在国外发展的时间较长，具备完善的验收标准。
高压细水雾灭火原理
高压细水雾灭火原理引言：火灾是一种常见的灾害，对生命和财产造成巨大的威胁。
为了有效地控制火灾蔓延，高压细水雾灭火系统应运而生。
本文将介绍高压细水雾灭火的原理及其应用。
一、高压细水雾灭火原理的基本概念高压细水雾灭火系统利用高压泵将水转化为微小的水雾颗粒，通过喷嘴喷射到火源区域，从而实现灭火目的。
与传统的消防系统相比，高压细水雾灭火系统具有以下优势：1. 高效性：由于雾化后的水颗粒非常小，其表面积大大增加，能够迅速吸收大量的热量，使火源温度下降，从而迅速灭火。
2. 节水性：相较于传统的喷水灭火系统，高压细水雾灭火系统所使用的水量更少。
这是因为水雾颗粒细小，能够更好地覆盖火源表面，有效利用水资源。
3. 安全性：高压细水雾系统灭火时所产生的水雾颗粒大小适中，不会对人体和设备造成损伤，能够在火场内部形成湿度屏障，防止火势扩大。
二、高压细水雾灭火原理的具体过程高压细水雾灭火原理主要包括雾化、传热和抑制燃烧三个过程。
1. 雾化过程：高压泵将水推送到雾化器，通过喷嘴将水分散成微小的水雾颗粒。
这些水雾颗粒的直径通常在10-100微米之间，比雾滴要小得多。
2. 传热过程：雾化后的水雾颗粒喷射到火源表面，与火焰和燃烧产生的高温气体接触。
由于水雾颗粒面积大，与火源接触面积增大，能够迅速吸收火源释放的热量。
3. 抑制燃烧过程：通过吸收热量，水雾颗粒能够迅速降低火源温度，抑制燃烧反应，从而达到灭火的效果。
此外，水雾颗粒也能够与火焰中的可燃气体发生反应，抑制火焰的继续燃烧。
三、高压细水雾灭火系统的应用高压细水雾灭火系统具有广泛的应用领域，主要包括以下方面：1. 工业领域：高压细水雾灭火系统在石油化工、电力、船舶等工业领域得到广泛应用。
它能够有效控制火灾蔓延，保护设备和人员的安全。
2. 建筑领域：高压细水雾灭火系统在高层建筑、地下车库等场所的消防系统中得到应用。
它能够快速响应火灾，迅速灭火，减少火灾对建筑物的破坏。
3. 交通运输领域：高压细水雾灭火系统在地铁、火车、飞机等交通运输工具中得到应用。
细水雾气体灭火与喷淋系统的区别
细水雾、气体灭火与喷淋系统的区别高压细水雾灭火系统、气体灭火系统以及喷淋灭火系统是消防领域中比较常见的灭火系统，三者有相似之处也有不同之处，在场景应用的时候就需要根据情况来选择合适的消防灭火系统。
其中，细水雾灭火系统具有水喷淋和气体灭火的双重作用和优点，既有水喷淋系统的冷却作用，又有气体灭火系统的窒息作用。
一、细水雾、气体灭火与喷淋系统比较1、灭火效果的区别①高压细水雾系统：靠雾灭火，立体高效，可灭遮挡火②气体灭火系统：无持续灭火，易复燃；要求密闭空间，易失效③水喷淋系统：靠水灭火，平面灭火，效率低，不能灭遮挡火2、安全环保性比较①高压细水雾系统：消烟释毒，高效降温，保障生命安全；灭火介质为纯水且用水量少，低碳环保②气体灭火系统：存在一定安全隐患，可能造成钢瓶爆炸或人员中毒③水喷淋系统：喷头易误喷，造成意外损失；无消烟释毒功能，降温效果差3、灭火损失的区别①高压细水雾系统：灭火迅速，洗刷烟气，降低损失②气体灭火系统：会加大火灾烟气对档案的损害③水喷淋系统：用水量大，灭火损失大4、应用场合的区别①高压细水雾系统：适合绝大多数场所②气体灭火系统：不适合非密闭区域和有人员场所③水喷淋系统：不适合应对电器火灾5、维护保养上区别①高压细水雾系统：主泵免维护，系统耐腐蚀，寿命长，维护成本低②气体灭火系统：钢瓶多，难于运输和管理：需定期换气，二次投入大；系统寿命短③水喷淋系统：主泵定期全面维护，系统易腐蚀，定期更换费用高二、细水雾灭火系统介绍细水雾的定义是：在最小设计工作压力下、距喷嘴1米处的平面上，测得水雾最粗部分的水微粒直径Dv0.99不大于1000μm。
“细水雾”是相对于“水喷雾”的概念，所谓的细水雾，是使用特殊喷嘴、通过高压喷水产生的水微粒。
按水雾中水微粒的大小，细水雾分为3级。
第1级细水雾为Dv0.1=100μm同Dv0.9=200μm连线的左侧部分，这些代表最细的水雾。
第2级细水雾，是第1级细水雾的界限与Dv0.1=200μm同Dv0.9=400μm连线之间的部分。

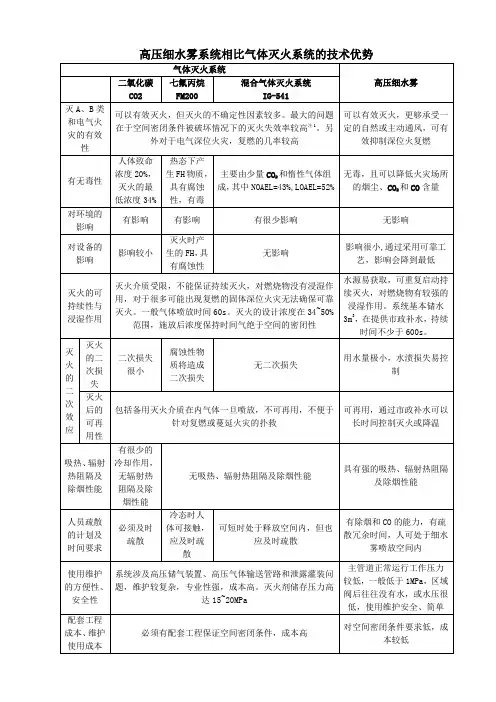

高压细水雾系统相比气体灭火系统的技术优势
高压细水雾系统相比气体灭火系统的技术优势
注：（1）按照气体灭火系统设计规范要求：超过8个保护区，必须设置100%的备用量。
（2）根据美国FM的研究表明气体灭火系统应用于汽轮机房时，灭火失效率高达49%，其中37%是由于灭火介质从门、窗等孔洞泄漏所致。
细水雾可以在房间有开口的情况下灭火，不影响灭火效果。
从表格中可以得出，高压细水雾系统相比气体灭火系统，有如下优点：
（1）性能更可靠：对环境密闭性无特殊要求，降低燃烧物温度、持续灭火，有效防止火灾复燃；
（2）间接效益更可观：节约设备占用空间造价、运营维护费低、系统恢复成本低、减少烟气对电气设备的二次损失、保护建筑结构和现场设备；
（3）系统安全、环保：常压、水无毒、喷放对现场人员安全；
（4）综合防灾性能更优良：降低环境温度、洗刷烟气、提高可见度、稀释毒气、隔离热辐射，改善逃生环境。
高压细水雾系统工作原理
高压细水雾系统工作原理随着科技的不断发展，高压细水雾系统逐渐被广泛应用于建筑消防、工业防爆、公共场所降温等领域。
那么，高压细水雾系统是如何工作的呢？一、高压细水雾系统的组成高压细水雾系统主要由高压泵、水箱、喷嘴、管道等组成。
其中，高压泵是系统的核心部件，它能够将水流压力提高到100-150bar 的高压状态，喷嘴则能将高压水流通过微小孔洞喷出成细小的水雾。
同时，管道系统能够将高压水流传输到需要喷洒的区域，使其达到覆盖面积广、喷洒均匀的效果。
二、高压细水雾系统的工作原理高压细水雾系统是通过高压泵将水流压力提高到100-150bar的高压状态，然后通过管道输送至喷嘴，最终喷出成细小的水雾。
喷嘴的微小孔洞能够将高压水流分散成成千上万的微小水滴，形成一层细密的水雾，这种雾状水滴能够迅速蒸发并吸收周围热量，从而达到散热、降温、灭火等作用。
在高压细水雾系统中，水流的压力和流量是两个非常重要的参数。
高压水流压力越高，水滴越小，散热效果就越好。
而流量的大小则直接影响到喷洒面积和持续时间。
三、高压细水雾系统的应用高压细水雾系统具有广泛的应用领域，主要包括建筑消防、工业防爆、公共场所降温等。
在建筑消防领域，高压细水雾系统能够迅速灭火并降低烟雾浓度，有效保护人员生命财产安全。
在工业防爆领域，高压细水雾系统能够消除爆炸危险并保护人员安全。
在公共场所降温领域，高压细水雾系统能够迅速降低空气温度，提高人们的舒适度。
四、高压细水雾系统的优势相对于传统的喷淋系统，高压细水雾系统有着更广泛的应用领域和更多的优势。
首先，高压细水雾系统能够将水滴喷洒到更广阔的区域，覆盖面积更大。
其次，高压细水雾系统能够将水滴喷洒得更加均匀，降低了水滴的浪费。
再次，高压细水雾系统的喷雾效果更加细密，能够更好地达到散热、降温、灭火等作用。
最后，高压细水雾系统的安全性和可靠性更高，能够更好地保护人员生命财产安全。
高压细水雾系统是一种具有广泛应用领域和多种优势的喷雾系统。
浅谈高压细水雾灭火系统在超高层建筑电气房间的应用
浅谈高压细水雾灭火系统在超高层建筑电气房间的应用【摘要】文章以高压细水雾灭火系统的优势为分析点，接着对高压细水雾灭火技术进行了介绍，最后分析了高压细水雾灭火系统在超高层建筑电气房间的应用。
【关键词】高压细水雾灭火，超高层建筑，电气房间一、前言近年来，我国高压细水雾灭火系统虽然取得了飞速发展，但依然存在一些问题和不足需要改进，在社会快速发展的新时期，加强高压细水雾灭火系统在超高层建筑电气房间的应用，对确保大家的生命安全有着重要意义。
二、高压细水雾灭火系统的优势1、具有冷却效应当水被分解成许多细小的水滴时，其结果产生了巨大的作用表面积，它能充分的吸收火灾中的热量。
它将水的灭火性能与气体的渗透性相结合。
它对各类火灾的穿透性和抑制性是通过具有高速动能的细水雾来达到的。
利用高压细水灭火技术，所产生的细水雾相比传统的灭火技术有较大的作用面积和热交换面积。
它破坏燃烧的能量传递，冷却火焰表面，同时雾滴会穿透火焰，能够大大提高灭火效率。
例如将1L水从20℃升至100℃需要335KJ的热量，再将其转化成水蒸汽需吸收2257KJ的热量。
因此，水是在灭火中吸收热量的最佳灭火介质。
2、具有惰性效应高压水雾通过蒸发，水的体积增加到1640倍。
它稀释了火源附近空气中的氧气。
在这个过程中惰性灭火介质限制了火源向外的传输。
高压细水雾的扩散不仅进入火源区域且可防止氧的流入。
相对气体灭火，高压细水雾灭火系统不要求完全封闭空间。
在高压细水雾潜在的能量充分释放后，完整的火源被收藏在蒸发的水中，以便火灾能在几秒内窒息。
通常空气中的氧气浓度为21%，当氧的浓度从火源空间立即减少到16%～18%时，不同灭火效应的组合将产生。
3、具有附加效应它们虽然不直接灭火，但对灭火有着正面作用。
高压细水雾具有对烟雾、废气的洗涤作用，这是因为燃烧的灰粒、煤烟颗粒与细水滴粘合而得到洗刷。
它具有屏蔽作用，类似于分离效果的作用，减少火源对周围物体的热辐射，同时阻止火灾的扩散，对火灾起遮挡作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“细水雾”是相对于“水喷雾”的概念，所谓的细水雾，是使用特殊喷嘴、通过高压喷水产生的水微粒。
细水雾灭火系统用于居住建筑、可燃性液体储存设施及电器设备方面的研究，已经取得了令人鼓舞的成果。
当然其优缺点也是很多人想要了解的，本次就分享相关信息，希望对大家有所帮助。
一、优点
安装方便：高压细水雾灭火系统管径比传统灭火系统要细，仅为10-32毫米，安装费用也会随之降低。
净化作用：高压细水雾灭火系统能净化废弃和烟雾，有利于消防员的灭火救援及人员的安全疏散。
安全环保：高压细水雾灭火系统是以水为灭火剂，属于物理灭火方式，对环境、防护区人员以及其它被防护设备均无损害或污染。
高效灭火：高压细水雾灭火系统的冷却速度比喷淋系统快100倍左右，细水雾具有很强的穿透性，有效解决遮挡及全淹没问题，防止火苗的复燃。
屏蔽热辐射：高压细水雾灭火系统对热辐射具有良好的屏蔽作用，防止火灾蔓延，并迅速控制火势。
水渍损失小：高压细水雾灭火系统用水量较少，仅为喷淋系统的1-5%,世纪星介绍可以有效避免过量排水对设备的损坏。
使用寿命长：高压细水雾灭火系统的阀门、泵组及管件均采用耐腐蚀材料，该系统使用寿命
30年以上。
二、缺点
一是看能否产生足够小且速度快的水微粒，
二是看能否将水雾发散到足够广的空间。
要满足着两个要求，一方面对喷嘴的抗压能力很高，所以细水雾系统在造价方面要比传统的水喷淋灭火系统昂贵。
另一方面，对水质要求很高，因为如果水质较差，会造成喷嘴堵塞，不仅会影响喷嘴的性能，还会对喷嘴造成损坏。
细水雾系统相对于一些气体灭火系统，灭火的时间较长。
而且不适用于一些会与水发生强烈反应的物体，比如固体钾、氢氧化钠等。
