威乐（中国）水泵系统有限公司恒压供水变频控制柜恒压供水变频控制柜操作使用操作使用说明说明威乐威乐（（中国中国））水泵系统有限公司1.1.概述概述概述安装及调试只能由有资质的人员进行。
1.1使用范围使用范围WILO 变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。
它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。
1.2技术数据技术数据：：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级： IP44（更高等级的需要注明）环境温度： 0~40℃２. . 安全注意事项安全注意事项安全注意事项安装和操作水泵时请严格遵守以下规定。
在安装前请相关安装人员仔细阅读操作手册。
请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。
2.1危险符号危险符号表示“小心触电”注意注意!!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。
2.3危险提示危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。
误操作可能引起很多问题，例如： —水泵及部件功能故障2.4操作人员安全要求操作人员安全要求请遵守现行的安全操作规定。
请检查电气方面的安全隐患。
请遵守当地电力公司发布的安全规定。
2.5安装和检修安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。
请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。
2.6备品备件备品备件为了确保安全性，建议使用原产备件，或经过WILO 生产商授权的其他厂家的备件。

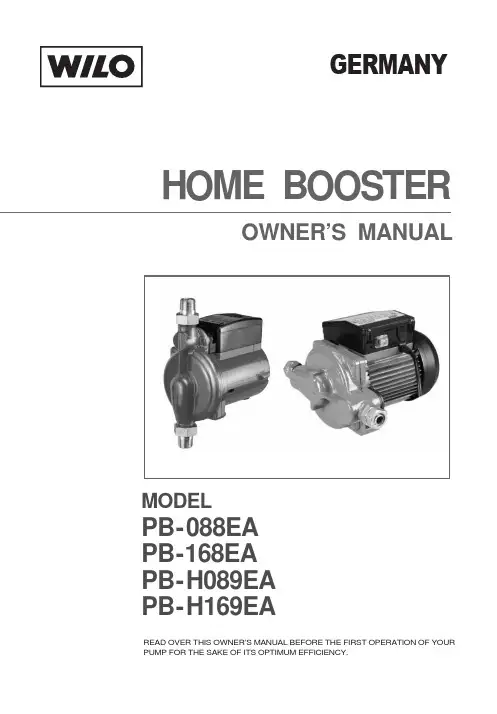

威乐水泵PB-088.089.168.169安装使用说明书
GERMANYHOME BOOSTEROWNER’S MANUALMODELPB-088EAPB-168EAPB-H089EAPB-H169EAREAD OVER THIS OWNER’S MANUAL BEFORE THE FIRST OPERATION OF YOUR PUMP FOR THE SAKE OF ITS OPTIMUM EFFICIENCY.1. PRECAUTION BEFORE USING THE PUMP2. APPEARANCE AND NAME OF THE PARTSOUTLETFLOW SWITCH TERMINAL BOXMOTOR POWER CORDTERMINAL BOXOUTLET TERMINAL BOXMOTOROUTLET(The shape of the plug varies according to countries.)CASINGINLETPOWER CORD FLOW SWITCH TERMINAL BOX MOTORCOVER OUTLETCASINGSUPPORTER 1Piece3. CAUTION FOR INSTALLATION above 20cm(7.9)above 3cm(1.2)4. SPECIFICATIONMODELOUTPUT POWER SOURCE POWER FREQUENCY TOTAL HEAD CAPACITY PIPE DIMENSION TEMPERATURE90W(0.12Hp)60W 220V 50Hz Max. 35/min(9.2Gal/min)15mm (1/2)0~60C0~100CPB-088EA PB-H089EA PB-168EA PB-H169EAMax. 9m(29.5Ft)290W(0.4Hp)160W 220V 50Hz Max. 45/min(11.9Gal/min)15mm (1/2)0~60C0~100CMax. 15m(49.2Ft)1. Definition of horizontal or vertical installation.2. You need to change the pump as follows for vertical installation (We sell this pump on the basis of horizontal installation)1) Disassemble the flow switch part from the casing by disassembling 2 bolts.2) Rotate the pump and assemble the flow switch part as the flow switch cover faces up ward.Valve Assy in flow switch part is operated by the gravity, so the flow switch part must be installed as the flow switch cover faces upward.FLOW SWITCH COVER FLOW SWITCH BOLT (M614,2 Pieces)FLOW SWITCH COVER FLOW SWITCHBOLT (M614,2 Pieces)SUPPORTER (Rubber)6. WIRING DIAGRAM5. PERFORMANCE CURVEMotorCapacitor1, 220V/50Hz9/450VACReed SwitchRocker SwitchPower Source PCB PlateMotorPB-168EA/H169EACapacitorT o t a l H e a dCapacity7. DIMENSION (unit;mm )8. GUIDE FOR INSTALLATIONMin.2/min(0.5Gal/min)If it was below2/min(0.5Gal/min),you should use manually.in case of converting mm into inch 1mm=0.0394inch, ex)214mm=8.43inch9. TROUBLES AND COUNTER-MEASURESFaultCauseSelector in Off (pos. ).Flow rate too low to activate flowswitch the flow rate must be higher than 2/min(0.5Gal/min)Supply failure.Impurities in the flow switch.(PB-088EA, PB-H089EA)Main valve closed.Air in the system.Air drawn into s/pipe.Impurities in the pump.Air in the system/pump.Selector in Manual(pos. = ).Impurities in the flow switch.(PB-088EA, PB-H089EA)RemedyTurn selector to Auto (pos. )or Manual (pos. = ).Turn selector to Manual (pos. = ).Check fuses and possible loose electrical connections.Remove Motor Assy, flow switch cover and clean the part, see page 7.Open main valve.Leave the pump running or a few minutes with tap turned on.Dismantle and clean the pump.Leave the pump running for a few minutes with tap turned on.Turn selector to Off (pos. ) or Auto (pos. ).Remove Motor Assy, flow switch cover and clean the parts, see page 7.Pump does not start.Pump is running,but does notproduce any pressure.Noise in pump.Pump does notstop when tap is turned off.P/NO. : 3828KP0047M (Rev.2)。

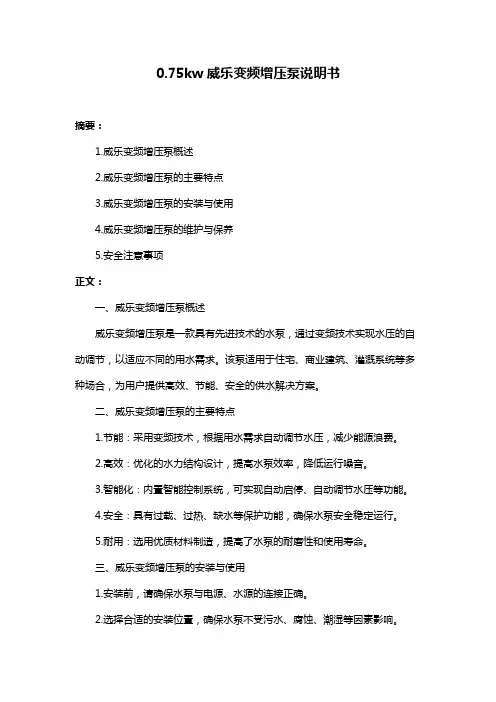

0.75kw威乐变频增压泵说明书
0.75kw威乐变频增压泵说明书摘要：1.威乐变频增压泵概述2.威乐变频增压泵的主要特点3.威乐变频增压泵的安装与使用4.威乐变频增压泵的维护与保养5.安全注意事项正文：一、威乐变频增压泵概述威乐变频增压泵是一款具有先进技术的水泵，通过变频技术实现水压的自动调节，以适应不同的用水需求。
该泵适用于住宅、商业建筑、灌溉系统等多种场合，为用户提供高效、节能、安全的供水解决方案。
二、威乐变频增压泵的主要特点1.节能：采用变频技术，根据用水需求自动调节水压，减少能源浪费。
2.高效：优化的水力结构设计，提高水泵效率，降低运行噪音。
3.智能化：内置智能控制系统，可实现自动启停、自动调节水压等功能。
4.安全：具有过载、过热、缺水等保护功能，确保水泵安全稳定运行。
5.耐用：选用优质材料制造，提高了水泵的耐磨性和使用寿命。
三、威乐变频增压泵的安装与使用1.安装前，请确保水泵与电源、水源的连接正确。
2.选择合适的安装位置，确保水泵不受污水、腐蚀、潮湿等因素影响。
3.根据需要连接出水管道，并确保管道连接处密封良好。
4.接通电源，开启水泵，检查水泵运行是否正常。
5.使用过程中，请注意观察水泵的运行状态，如有异常，请及时关闭电源并联系专业人员处理。
四、威乐变频增压泵的维护与保养1.定期检查水泵的运行状态，如有异常，及时进行处理。
2.每隔一定时间，对水泵进行清洁和维护，以延长使用寿命。
3.保持水泵周围环境的清洁，避免污水、腐蚀、潮湿等因素对水泵的影响。
4.长期不使用水泵时，请将电源关闭，并对水泵进行防潮、防锈处理。
五、安全注意事项1.使用前，请仔细阅读说明书，了解水泵的性能参数、安装方法、使用注意事项等内容。
2.非专业人员请勿拆卸、维修水泵，以免造成安全事故。
3.使用过程中，请确保水泵与电源、水源的连接良好，避免触电事故。
威乐操作说明
短按“模式”键2次，延时时间分钟闪烁。短按“∧”键和“∨”键改变延时时间的分钟参数。短按“模式”键3次，延时时间秒钟闪烁。短按“∧”键和“∨”键改变延时时间的秒钟参数。
水流参数
短按“模式”键4次，水流启动秒数开始闪烁。短按“∧”键和“∨”键改变水流启动秒数的数字参数。短按“模式”键5次，水流停止秒数开始闪烁。短按“∧”键和“∨”键改变水流停止秒数的数字参数。
水流参数
短按“模式”键4次，水流启动秒数开始闪烁。短按“∧”键和“∨”键改变水启动秒数的数字参数。短按“模式”键5次，水流停止秒数开始闪烁。短按“∧”键和“∨”键改变水流停止秒数的数字参数。
智能模式
长按“模式”键5秒钟，主控板显示“空气能、太阳能、容积式热水器专用模式”表示已进入专用模式，此时当前温度闪烁，这时可以调节水箱温度设定参数。
静音功能
短按“静音、复位”键，主控板显示“FFFF”表示启动静音功能，如果要恢复按键音，再短按一次“静音、复位”键即可。
一键恢复
长按“复位”键5秒钟，主控板可以恢复出厂数据。
智能增压
长按“∧”键5秒钟，显示“增压模式”及“――：――”，表示自动增压模式已启动，如需取消增压模式，长按“∧”键5秒钟，屏幕显示“02：30”表示已退出增压模式。
自动功能
长按“∨”键5秒钟，显示“全自动模式”及“00：00”，表示全自动模式已启动，如需取消全自动模式，长按“∨”键5秒钟，屏幕显示“02：30”表示已退出全自动模式（全自动模式又称纯温控模式）。
锁屏功能
长按“辅助”键5秒，显示屏显示“锁”，表示按键已锁，按任何键无效，如果需要解锁，再按住“辅助”键5秒，屏幕不显示“锁”图标，表示解锁成功。
遥控系列按键操作说明
一遥控器按键及功能
威乐WL360S回水泵说明书
威乐WL360S回水泵说明书1、温度的设置方法短按”模式”键1次，“设定温度”闪烁。
短按“∧”键和“V”键改变"设定温度”参数。
2、延时时间的设置方法短按“模式"键2次，延时时间分钟闪烁。
短按“∧”键和"V”键改变延时时间的分钟参数。
短按"模式"键3次，延时时间秒钟闪烁。
短按“^”键和“V”键改变延时时间的秒钟参数。
3、水流参数的设置方法短按“模式"键4次，水流启动秒数开始闪烁。
短按“∧"键和“V”键改变水流启动秒数的数字参数。
短按“模式"键5次，水流停止秒数开始闪烁。
短按"∧”键和"V”键改变水流停止秒数的数字参数。
4、智能模式的设置方法长按“模式"键5秒钟，主控板显示“空气能、太阳能、容积式热水器智能模式专用模式”表示已进入专用模式，此时当前温度闪烁，这时可以调节水箱温度设定参数。
5、智能增压的设置方法长按“∧”键5秒钟，显示“增压模式”及“一一:一一”，表示自动增压模式已启动，如需取消增压模式，长按“∧”键5秒钟，屏幕显示“02:30”表示已退出增压模式。
6、自动功能的设置方法长按“V”键5秒钟，显示“全自动模式”及“00:00”，表示全自动模式已启动，如需取消全自动模式，长按“V"键5秒钟，屏幕显示“02:30”表示已退出全自动模式(全自动模式又称纯温控模式) 威乐循环泵各个按键的功能：1、开关键：短按为“开机、停机或确认”功能，长按为“关机”功能(默认值为停机状态)2、模式键：短按为“简单功能调节”，长按为“隐藏功能F1-F9代码调节(默认值为水控状态)F1：“温度”模式，默认值为F1开启，(不显示F1表示正负2度温差)。
F2：“防冻”模式，默认值为F2强制开启，低于2度自动启动,高于5度自动停止。
F3：“度假”模式，默认值为F3关闭,限水控模式，在11:58分自动工作1分钟。

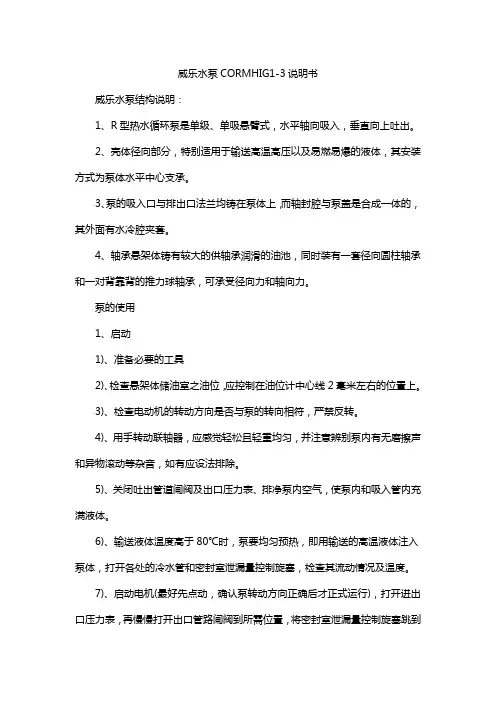

威乐水泵CORMHIG1-3说明书
