阀门的基本知识与操作

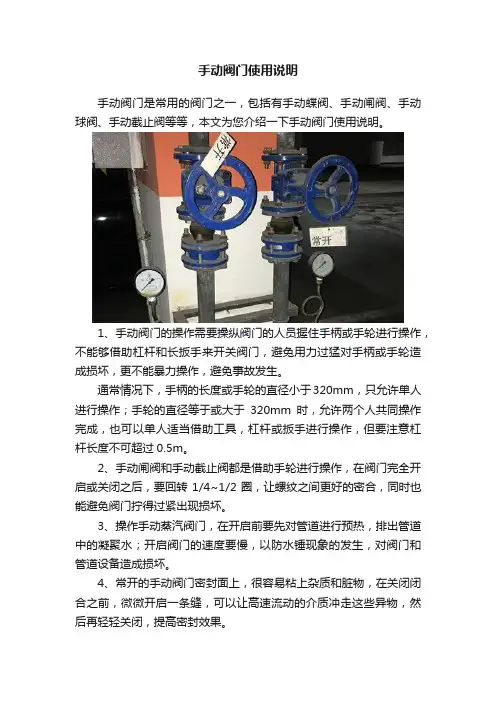

手动阀门使用说明
手动阀门使用说明
手动阀门是常用的阀门之一，包括有手动蝶阀、手动闸阀、手动球阀、手动截止阀等等，本文为您介绍一下手动阀门使用说明。
1、手动阀门的操作需要操纵阀门的人员握住手柄或手轮进行操作，不能够借助杠杆和长扳手来开关阀门，避免用力过猛对手柄或手轮造成损坏，更不能暴力操作，避免事故发生。
通常情况下，手柄的长度或手轮的直径小于320mm，只允许单人进行操作；手轮的直径等于或大于320mm时，允许两个人共同操作完成，也可以单人适当借助工具，杠杆或扳手进行操作，但要注意杠杆长度不可超过0.5m。
2、手动闸阀和手动截止阀都是借助手轮进行操作，在阀门完全开启或关闭之后，要回转1/4~1/2圈，让螺纹之间更好的密合，同时也能避免阀门拧得过紧出现损坏。
3、操作手动蒸汽阀门，在开启前要先对管道进行预热，排出管道中的凝聚水；开启阀门的速度要慢，以防水锤现象的发生，对阀门和管道设备造成损坏。
4、常开的手动阀门密封面上，很容易粘上杂质和脏物，在关闭闭合之前，微微开启一条缝，可以让高速流动的介质冲走这些异物，然后再轻轻关闭，提高密封效果。
5、在一些过高温介质的管道中，当手动阀门关闭之后，阀体内温度下降，因为热胀冷缩导致阀件收缩，密封面会出现一些细小的缝隙，阀门会出现泄漏。
在这种情况下，要在关闭手动阀门之后，过一会儿再关闭一次。
阀门知识简介完全版上.ppt
14
四、阀门的编号
为了便于认识选用，每种阀门都有一个特定的型号，以说 明阀门的类别、驱动方式、连接方式、结构形式、密封面 和衬里材料、公称压力及阀体材料，阀门的型号由七个单 元组成，按下列顺序编制。
1 (2) 3
4
5
6 ( 7)
密
阀 门 类 别
封
驱
连
结
或
动
接
构
衬
方
方
形
里
式
式
式
1、手轮 2、阀杆螺母 3、阀杆 4、填料压盖 5、T形螺栓 6、填料 7、阀盖 8、垫片 9、阀瓣 10、阀体
33
截止阀和节流阀阀体
（１）直通形阀：流动 阻力大，压力降大；
（２）角形阀：弯头处， 流动阻力小。
34
截止阀和节流阀阀体
（３）直流阀：阀体与阀 杆成45°,流动阻力小，压降 也小，便于检修和更换。
特点： 温度变化时不易卡住，
也不易产生擦伤现象。
27
闸阀的结构
<2> 平行式闸板
闸板的两个密封面平行，阀座密封面垂直于管道中心线。
(a) 平行式单闸板 不能依靠其身达到强制密封，
必须采用固定或浮动的软质阀座。 适用于中低压大中口径，介质为油 类、天然气。
(b) 平行式双闸板 自动密封式：依靠介质的压力
普通型闸板
调节型闸板
带导流孔型闸板
24
闸阀的结构
(a) 楔式刚性单闸板
应用： 常温、中温、各种压弹性单闸板
特点： 结构简单，密封面可靠，能自行补偿由于
异常负荷引起的阀体变形，防止闸板卡住。 应用：
各种压力、温 度的中、小口径及 启闭频繁场所。
《阀门培训》课件
《阀门培训》课件标题：《阀门培训》课件一、引言阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。
掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。
本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。
二、阀门原理与结构1. 阀门原理阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。
阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。
阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。
2. 阀门结构阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。
阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。
三、阀门类型与应用1. 按结构分类（1）截止阀：主要用于切断和接通流体，适用于清洁介质。
（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。
（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。
（4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。
（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。
2. 按驱动方式分类（1）手动阀门：通过手动操作实现开关和控制。
（2）电动阀门：通过电动执行机构实现开关和控制。
（3）气动阀门：通过气动执行机构实现开关和控制。
（4）液动阀门：通过液压执行机构实现开关和控制。
四、阀门安装与调试1. 安装前准备（1）检查阀门型号、规格是否符合设计要求。
（2）检查阀门外观，确保无损坏、变形等缺陷。
（3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。
（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。
2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴。
常用阀门知识和操作及异常处理
(5) 后座
(6) 阀盖连接
(7) 阀体
(8) 阀座环
(9) 手轮
(10) 轭架套管
(11) 压盖
(12) 阀杆
(13) 楔形闸板
(14) 连接端口
根据闸阀启闭时阀杆运动情况的不同，闸阀又分明杆式和暗杆式两种。 明杆式闸阀阀杆螺纹暴露在阀体外部，开启阀门时阀杆伸出手轮，其优点是可根
据阀杆外伸长度判断阀门开启大小，阀杆与介质接触长度较小，螺纹部分基本不受介质腐蚀 影响，缺点是外伸空间高度大。
代号 4 5 6
蒸汽疏水阀结构形式 双金属片式、弹性式
脉冲式 圆盘式
代号 6 7 8 9 0
代号 7 8
代号 0 1 2 4 3 7 8 6 9 5
代号 4 5
代号 7 8 9
排污阀结构形式代号按表 1-14 的规定；
表 1-14 排污阀结构形式代号
液面连接 液底间断
排污阀结构形式 截止型直通式 截止型角式 截止型直流式 截止型直通式 截止型角式
减压阀结构形式 直接作用波纹管式 直接作用薄膜式 先导活塞式
代号 1 2 3
减压阀结构形式 先导波纹管式 先导薄膜式
蒸汽疏水阀结构形式代号按表 1-13 的规定；
表 1-13 蒸汽疏水阀结构形式代号
蒸汽疏水阀结构形式 浮球式
迷宫或孔板式 浮桶式
代号 1 2 3
蒸汽疏水阀结构形式 液体或固体膨胀式
钟形浮子式 蒸汽压力式

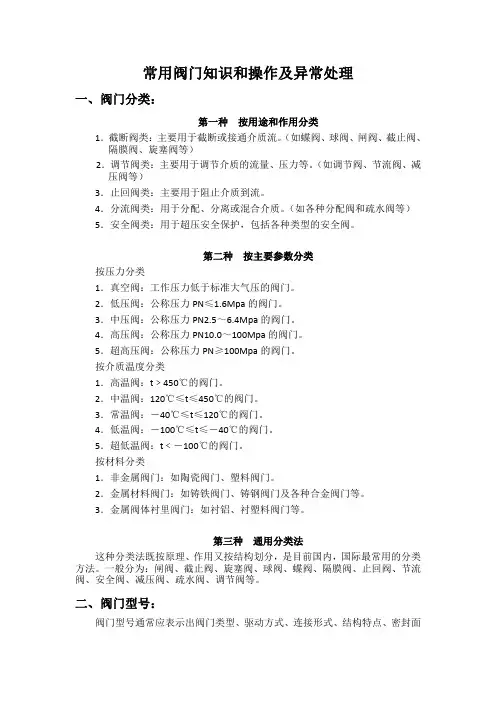

常用阀门知识和操作及异常处理
一、阀门分类：
第一种 按用途和作用分类 1．截断阀类：主要用于截断或接通介质流。（如蝶阀、球阀、闸阀、截止阀、
隔膜阀、旋塞阀等） 2．调节阀类：主要用于调节介质的流量、压力等。（如调节阀、节流阀、减
阀门培训内容
阀门培训内容一、前言阀门是流体输送系统中的控制部件，具有截止、调节、导流、稳压、分流、溢流、泄压等功能。
阀门广泛应用于石油、化工、天然气、电力、冶金、食品、制药等行业。
为了提高阀门使用效率，保障生产安全，降低维护成本，本培训旨在使参训人员全面了解阀门的结构、原理、选型、安装、调试、维护及故障处理等方面的知识。
二、阀门基础知识1. 阀门分类阀门按照结构可分为截止阀、球阀、蝶阀、闸阀、截止止回阀、安全阀等；按照驱动方式可分为手动、电动、气动、液压等；按照连接方式可分为法兰连接、螺纹连接、焊接连接等。
2. 阀门结构及工作原理阀门主要由阀体、阀盖、阀杆、阀瓣、密封圈等组成。
阀门通过改变阀门通道的截面积，实现流体的截止、调节、导流等功能。
不同类型的阀门具有不同的工作原理，如截止阀通过升降阀瓣实现截止，球阀通过旋转球体实现截止，蝶阀通过旋转蝶板实现调节等。
3. 阀门材质及密封面材料阀门的材质和密封面材料对阀门的使用性能和寿命具有重要影响。
阀门材质包括铸铁、碳钢、不锈钢、合金钢等；密封面材料包括橡胶、聚四氟乙烯、金属等。
根据流体介质的性质，选择合适的阀门材质和密封面材料。
三、阀门选型与安装1. 阀门选型（1）满足生产工艺要求；（2）保证流体介质安全、清洁、无泄漏；（3）操作简便，维护方便；（4）经济合理，降低成本。
2. 阀门安装（1）阀门安装方向应正确；（2）阀门与管道连接应牢固、严密；（3）阀门安装位置应便于操作、检修；（4）阀门安装高度应符合设计要求。
四、阀门调试与维护1. 阀门调试阀门调试主要包括手动操作、电动操作、气动操作等。
调试过程中，应检查阀门启闭是否灵活、密封是否严密、驱动装置是否正常。
对于特殊阀门，如安全阀、减压阀等，还需进行功能调试。
2. 阀门维护阀门维护主要包括日常检查、定期保养、故障排除等。
日常检查应关注阀门密封性能、驱动装置、连接部位等；定期保养应进行阀门清洗、润滑、更换密封圈等；故障排除应遵循先分析原因，后采取相应措施的原则。

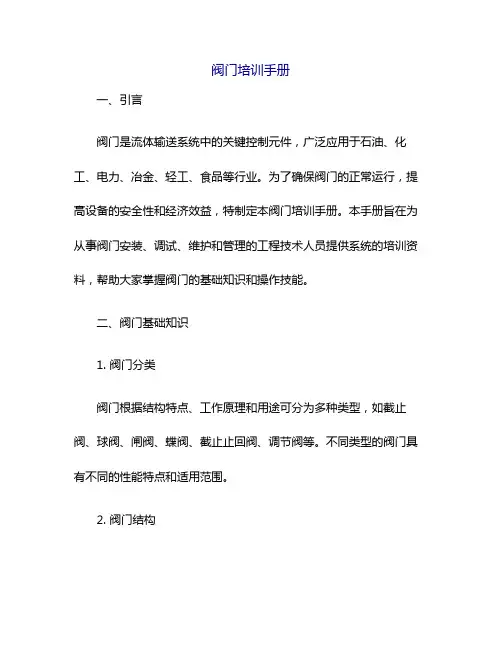

阀门培训手册
阀门培训手册一、引言阀门是流体输送系统中的关键控制元件，广泛应用于石油、化工、电力、冶金、轻工、食品等行业。
为了确保阀门的正常运行，提高设备的安全性和经济效益，特制定本阀门培训手册。
本手册旨在为从事阀门安装、调试、维护和管理的工程技术人员提供系统的培训资料，帮助大家掌握阀门的基础知识和操作技能。
二、阀门基础知识1. 阀门分类阀门根据结构特点、工作原理和用途可分为多种类型，如截止阀、球阀、闸阀、蝶阀、截止止回阀、调节阀等。
不同类型的阀门具有不同的性能特点和适用范围。
2. 阀门结构阀门主要由阀体、阀盖、阀杆、阀瓣、密封圈等部件组成。
阀体和阀盖承受介质压力，阀杆连接执行机构和阀瓣，阀瓣用于截断或调节介质流量，密封圈保证阀门的密封性能。
3. 阀门参数阀门的主要参数包括公称直径、公称压力、适用温度、适用介质等。
公称直径是指阀门连接管道的尺寸，公称压力是指阀门能承受的最大压力。
选择阀门时，需根据实际工况确定合适的参数。
4. 阀门材质阀门的材质直接影响阀门的使用寿命和性能。
根据适用介质和工况条件，阀门材质可分为铸铁、碳钢、不锈钢、合金钢等。
特殊工况下，还可选用非金属材质（如塑料、陶瓷等）。
三、阀门安装与调试1. 安装前的准备（1）检查阀门型号、规格是否符合设计要求；（2）检查阀门及其附件是否完好，密封圈是否损坏；（3）确保安装现场环境清洁，避免阀门受到污染；（4）准备必要的安装工具和设备。
2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴；（2）按照设计要求连接阀门执行机构（如电动装置、气动装置等）；（3）检查法兰连接处的密封垫片，确保无破损、老化等现象；（4）紧固螺栓，使法兰连接紧密。
3. 调试步骤（1）检查阀门执行机构是否正常，如电动装置的电源、气动装置的气源等；（2）操作阀门，观察阀门启闭是否灵活，有无卡阻现象；（3）检查阀门密封性能，观察有无泄漏；（4）根据实际工况，调整阀门的开度，满足系统要求。
球阀的基础知识及操作维护
三、 球阀的分类
2、固定球阀 球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，
受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常 在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
球阀的启闭件是一个有孔的球 体，绕垂直于通道的轴线旋转，从 而达到启闭通道的目的。球阀主要 用于开启和关闭管道和设备间的介 质，特殊情况下，特殊设计的球阀 也常作为调节控制阀来使用。
二、 球阀的优点
1．流体阻力小，全通径的球阀基本没有流阻。 2．结构简单、体积小、重量轻。 3．紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料， 密封性好，能实现完全密封，零泄漏。 4．操作方便，开闭迅速，从全开到全关只要旋转90°。 5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方 便。 6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会 冲刷阀门密封面，阀门使用寿命大大增加。 7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应 用。 8．由于球阀在启闭过程中有擦拭性，所以可用于一些带悬浮固体颗粒的苛
六、 球阀常见问题及处理方法
1、开关操作困难 ①检查阀门前后压差是否过大； ②检查齿轮箱内部构件是否损坏，润滑是否良好； ③检查阀杆填料压盖是否过紧； ④检查阀杆填料是否损坏或存在杂质； ⑤检查阀杆是否变形弯曲； ⑥对阀门进行排污操作，检查是否结冰或存在杂物。
六、 球阀常见问题及处理方法
2、阀门内漏 ①阀门限位不准确：调整限位至合适位置。 ② 阀门密封面损伤，泄压返厂更换密封面。
阀门知识讲解3
七 安全阀
1、安全阀的作用： 安全阀（用拼音第一个字母表示A） 安全阀的作用是防止介质压力容器（或管道） 所允许的数值，起到安全保护作用的阀门，当
工作压力超过规定数值时，阀门便自动开启，
排放出多余的介质。当压力恢复到正常数值时
，又自动关闭。
37
阀门的分类
七 安全阀
1、各种安全阀都应垂直安装。
2、安全阀出口处应无阻力，避免产生受 压现象。 3、安全阀在安装前应专门测试，并检查 其官密封性。 4、对使用中的安全阀应作定期检查
43
阀门的操作
手动阀的操作：
闸阀和截止阀这类的阀门，关闭或开启到头（即下死 点或上死点）要回转1/4~1/2圈，使螺纹更好密合，有利操 作时检查，以免拧得过紧，损坏阀件。 有的操作人员习惯使用杠杆和长板手操作，认为关闭力越 大越好，其实不然。这样会造成阀门过早损坏，甚至酿成 事故。除撞击式手轮外，实践证明，过大过猛地操作阀门， 容易损坏手柄、手轮，擦伤阀杆和密封面，甚至压坏密封 面。手轮、插槽损坏或丢失后，不允许用活板手代用，需 及时配制。 较大口径的蝶阀、闸阀和截止阀，有的设有旁通阀， 它的作用是平衡进出口压差的，减少开启力。开启时，就 先打开旁通阀，待阀门两边压差减小后，再开启大阀门。 44 关闭阀门时，首先关闭旁通阀，然后再关闭大阀门。
阀门的操作
手动阀的操作：
开启蒸汽介质的阀门时，必须先将管道预热，排除凝 结水，开启时，要缓慢进行，以免产生水击现象，损坏阀 门和设备。 开启球阀、蝶阀、旋塞阀时，当阀杆顶面的沟槽与通 道平行，表明阀门在全开启位置；当阀杆向左或向右旋转 90度时，沟槽与通道垂直，表明阀门在全关闭位置。 有的球阀、蝶阀、旋塞阀以板手与通道平行为开启，垂直 为关闭。三通、四能阀门的操作就按开启、关闭、换向的 标记进行。操作完毕后，就取下活动手柄。
阀门基础知识
第一章阀门的基础知识第一节阀门概述阀门是流体管路的控制装置。
其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。
随着现代科学技术的发展，阀门在工业、建筑、农业、国防、科研以及人民生活等方面使用日益普遍，现已成为人类活动的各个领域中不可缺少的通用机械产品。
工业用阀门诞生在蒸汽机发明之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出了更高的要求，促使人们研究和生产高参数的阀门，其工作温度从超低温一269℃到高温1200℃，甚至高达3430℃；工作压力从超真空1.33×10-8Pa(1×10-10mmHg)到超高压1460MPa；阀门的通径从lmm到6000mm，甚至达到9750mm。
阀门的材料从铸铁、碳素钢，发展到钛及钛合金钢等，还有高强耐腐蚀钢、低温钢和耐热钢阀门。
阀门的驱动方式从手动发展到电动、气动、液动直至程控、数控、遥控等。
阀门的加工工艺从普通机床到流水线、自动线。
为便于生产、安装、更换，阀门的品种规格正向标准化、通用化、系列化方向发展。
随着现代工业的不断发展，阀门的需求量不断增长，一个现代化的石油化工装置就需上万只各式各样的阀门，一座现代住宅楼也需上千只阀门。
阀门使用量大，开闭频繁，但往往由于使用维修不当，发生跑、冒、滴、漏现象。
由此引起的火灾、爆炸、中毒、烫伤事故或者造成产品质量低劣、能源浪费、设备腐蚀、物料增耗、环境污染，甚至造成停产等事故，已是屡见不鲜。
事故教育了人们，希望获得高质量阀门，同时也要求提高阀门的使用维修水平，这对从事阀门操作人员、维修人员以及工程技术人员提出了新的、严格的要求：除了要精心设计、合理选用、正确操作阀门外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”现象降低到最低限度。
阀门的基础知识：•阀门是管道中用来控制天然气流量的设备。
•阀门的主体部分是阀门外壳，它使关闭件处于其中。
机械类培训资料之阀门基础知识
在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
由于管道系统选择最适合的阀门显得非常重要。
一、阀门的分类阀门总的可分两大类：1、自动阀门依靠介质（液体、气体）本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
2、驱动阀门借助手动、电动、液动、气动来操纵动作的阀门。
如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。
按结构特征，根据关闭件相对于阀座移动的方向可分为：（1）截门形：关闭件沿着阀座中心移动；（2）闸门形：关闭件沿着垂直阀座中心移动；（3）旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转；（4）旋启形：关闭件围绕阀座外的轴旋转；（5）碟形：关闭件的圆盘，围绕阀座内的轴旋转；（6）滑阀形：关闭件在垂直于通道的方向滑动。
按用途，根据阀门的不同用途可分为：（1）开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。
（2）止回用：用来防止介质倒流，如止回阀。
（3）调节用：用来调节介质的压力和流量，如调节阀、减压阀。
（4）分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。
（5）安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。
（6）其它特殊用途：如疏水阀、放空阀、排污阀等。
按驱动方式，根据不同的驱动方式可分为：（1）手动：借助手轮、手柄、杠杆或链轮等，有人力驱动，传动较大力矩时装有蜗轮、齿轮等减速装置。
（2）电动：借助电机或其他电气装置来驱动。
（3）液动：借助（水、油）来驱动。
（4）气动：借助压缩空气来驱动。
按压力，根据阀门的公称压力可分为：（1）真空阀：绝对压力<0.1Mpa即760mm汞柱高的阀门，通常用mm汞柱或mm水柱表示压力。
（2）低压阀：公称压力PN≤1.6Mpa的阀门（包括PN≤1.6MPa 的钢阀）（3）中压阀：公称压力PN2.5—6.4MPa的阀门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中海石油（中国）有限公司深圳分公司番禺气田作业区
6
Fisher 控制阀的基本知识
2）等百分比流量特性；
相等的行程增量产生相等 百分比的流量的变化 （例如：阀塞行程变化 10％流量相应变化10％ ）
中海石油（中国）有限公司深圳分公司番禺气田作业区
7
Fisher 控制阀的基本知识
27
轨道球阀的基本操作
2.有手轮有液压缸 1）Auto ，完全旋起手轮拧紧锁紧螺钉， 此时阀门的开关随逻辑程序控制电磁阀 的得失电来控制气源，开阀的时候气源进 入油缸，压液压油进入气缸进行开阀； 关阀的时候气源进入气缸，将液压油压回 油缸，关闭阀门（液压油路上中间的
手阀打开，上下两个手阀关闭）；
中海石油（中国）有限公司深圳分公司番禺气田作业区
紧急关断阀的基本操作
此种关断阀也有四种操作方式：
a .Auto ;
b . ቤተ መጻሕፍቲ ባይዱypass;
c . Close; d . Hand; 此类关断阀是两个气缸，内部没有弹簧，电磁阀无手动复位开关； 操作方法和单手轮的操作方法类同，只是在Auto时要将两个手轮
都旋出来；在手动时可选择用手轮关阀，也可以选择用手轮开阀；
3）快开流量特性；
较小的阀门行程可获得较大 的流量变化。 阀门开度增大一定程度时 （如40％－60％），流 量增量趋减。
阀门开度接近最大时（如 80％－100％），流量增 量趋于零。
◆珠海终端的调节阀大多为等百分比，只有LV-3104和
LV-3114为快开特性；
中海石油（中国）有限公司深圳分公司番禺气田作业区 8
中海石油（中国）有限公司深圳分公司番禺气田作业区
31
中海石油（中国）有限公司深圳分公司番禺气田作业区
32
中海石油（中国）有限公司深圳分公司番禺气田作业区
22
紧急关断阀的基本操作
3）带液压缸的关断阀
中海石油（中国）有限公司深圳分公司番禺气田作业区
23
紧急关断阀的基本操作
此种关断阀也有四种操作方式：
a .Auto ; b . Bypass; c . Close; d . Hand; 此类关断阀内部有弹簧，电磁阀有手动复位开关；操作方法和单手轮 的操作方法类同，只是在Hand时不断压手柄通过液压油来开阀；
26
轨道球阀的基本操作
珠海终端得轨道球阀有两种
1.只有手轮没有液压油缸
1）Auto ，完全旋起手轮，拧紧锁紧螺钉
此时阀门的开关随逻辑程序控制电磁阀
的得失电来控制气源进行阀门的开关； 2）Hand,关断气源，放出气缸的气，松开 阀杆上的锁紧螺钉，用手轮进行开关；
中海石油（中国）有限公司深圳分公司番禺气田作业区
3
Fisher 控制阀的基本知识
中海石油（中国）有限公司深圳分公司番禺气田作业区
4
Fisher 控制阀的基本知识
1. 控制阀的常用压力等级
控制阀的压力－温度等级是 表示阀体承受工作压力的 标准 阀门耐压能力表述法有两种
压力等级 （CL）
公称压力 （PN） CL 150 ： PN 20 CL 300 ： PN 50 CL 600 ： PN 110
Fisher 控制阀的基本知识
3.控制阀的分类
1）按控制阀的结构分类
笼式阀 单座阀 双座阀 三通阀 角阀 球阀 碟阀
2) 按控制阀的控制方式分类
电动控制阀 气动控制阀 液动控制阀 自力式控制
3) 按控制阀的动作方式分类
直行程控制阀 角行程控制阀
4）按流体的流动方向分类
流开型控制阀 流关型控制阀
9
中海石油（中国）有限公司深圳分公司番禺气田作业区
Fisher 控制阀的基本知识
带手轮机构的气动执行气
◆ 顶装式（657） 手轮的作用相当于气源， 阀门处于自动控制状态 时手轮应该完全旋出，否 则阀门不能完全打开；
中海石油（中国）有限公司深圳分公司番禺气田作业区
14
Fisher 控制阀的基本知识
◆ 侧装式（667） 手轮的作用相当于气源， 阀门处于自动控制状态 时手轮应该完全旋出，否 则阀门不能完全关闭；
中海石油（中国）有限公司深圳分公司番禺气田作业区
25
紧急关断阀的基本操作
5）紧急排放阀SBDV
SBDV内部有复位弹簧，电磁阀没有手动复位开关；有Auto, Open,
Bypass, Hand四种操作方式；操作方式与单手轮关断阀类似，只是
Bypass位是关位，手动也是用来关阀得；
中海石油（中国）有限公司深圳分公司番禺气田作业区
29
消防系统遥控蝶阀的操作
此种遥控蝶阀有两种操作方式：
1）Auto,将阀门执行机构侧面的定 位销拉出，将选择开关旋到下面 的OFF位，进行自动控制，通过控 制电磁阀的得失电来控制气源进行 开关阀；
中海石油（中国）有限公司深圳分公司番禺气田作业区
30
消防系统遥控蝶阀的操作
2）.Hand,关闭气源，通过气源减 压阀放净气缸的气(用力顶起下 面带弹簧的排气口）， 将阀门 执行机构侧面的定位销拉出，将 选择开关旋到上面的ON位，进 行手动控制，用手轮进行开关阀门 操作；（手动操作一定要先排净气缸 里面的气）
执行器就是当气源断掉时 阀门全开，就是所谓的事故 开，即FO
中海石油（中国）有限公司深圳分公司番禺气田作业区
12
Fisher 控制阀的基本知识
◆ 气开型（667） 对于流开型的阀门气开型 执行器就是当气源断掉时 阀门全关，就是所谓的事故 关，即FC
中海石油（中国）有限公司深圳分公司番禺气田作业区
13
用液压油开阀后再次投入正常使用后，如果出现紧急关停后，液压油
缸的呼吸阀可能会有油冒出，时间久了应考虑加油并清洗呼吸阀；
中海石油（中国）有限公司深圳分公司番禺气田作业区 24
紧急关断阀的基本操作
4）没有手轮也没有液压缸的关断阀
此类关断阀只有一种Auto的操作方式，由控制 逻辑控制；得气开阀，失气后弹簧复位关阀；
中海石油（中国）有限公司深圳分公司番禺气田作业区
15
紧急关断阀的基本操作
紧急关断阀
中海石油（中国）有限公司深圳分公司番禺气田作业区
16
紧急关断阀的基本操作
1.终端厂紧急关断阀的种类
珠海终端的紧急关断阀大多是采用的BETTIS的气动执行机构（膨 胀机ROTORK),阀体6”以上采用的是CAME以RON全焊接球阀， 4”及以下采用的是NUTRON的球阀； 从执行机构来看终有五类端的关断阀： 1） 单手轮关断阀 2）双手轮关断阀
阀门的基本知识与操作
珠海终端仪表部门
2007年3月
主要内容
◆ Fisher 控制阀的基本知识
◆紧急关断阀的基本操作
◆Orbit轨道球阀的基本操作
◆消防系统遥控蝶阀的基本操作
中海石油（中国）有限公司深圳分公司番禺气田作业区 2
Fisher 控制阀的基本知识
中海石油（中国）有限公司深圳分公司番禺气田作业区
d .Hand:一般只会在失气状态下使用，旋出锁紧螺母，将手轮完全旋入，此
时阀门关闭，无论选择开关至于什么位置，阀门都是关闭的，不再受控制室
控制逻辑的控制；
中海石油（中国）有限公司深圳分公司番禺气田作业区 20
紧急关断阀的基本操作
2）双手轮关断阀
中海石油（中国）有限公司深圳分公司番禺气田作业区
21
中海石油（中国）有限公司深圳分公司番禺气田作业区 10
Fisher 控制阀的基本知识
薄膜式气动执行器主要零部件 :
膜室
膜片
弹簧 推杆 弹簧调整件 限位装置 手轮
中海石油（中国）有限公司深圳分公司番禺气田作业区
11
Fisher 控制阀的基本知识
直行程薄膜式气动执行器:
◆ 气关型（657）
对于流开型的阀门气关型
CL 900 ： PN 150
CL 1500 ： PN 260 CL 2500 ： PN 420
中海石油（中国）有限公司深圳分公司番禺气田作业区
5
Fisher 控制阀的基本知识
2. 控制阀的流量特性
控制阀的流量特性是指控制阀的行程在0－100％的范围内与对应 的流经控制阀的流量之间的关系。
控制阀的流量特性有三种: 1）线性流量特性；
a . Auto :手轮完全旋出并用锁紧
螺帽锁紧，把执行器盘面上的 选择开关至于Auto位，此时阀 完全受控制室的控制逻辑控制， 发生关断后要手动拉动电磁阀上 面的复位开关对电磁阀进行 复位，关断阀才能再次投入使用；
中海石油（中国）有限公司深圳分公司番禺气田作业区
19
紧急关断阀的基本操作
b .Bypass:手轮完全旋出并用锁紧 螺帽锁紧，把执行器盘面上的选择开关 至于Bypass位，此时阀门将打开，不再受控制室控制逻辑的控制，电磁 阀得电与否阀门始终是打开的，除非切断气源，排除气缸里面的气； c .Close:手轮完全旋出并用锁紧 螺帽锁紧，把执行器盘面上的选择开关至 于Close位，此时阀门将关闭，不再受控制室控制逻辑的控制，电磁阀得电 与否阀门始终是关闭的，除非用手轮把它打开；
Fisher 控制阀的基本知识
4.FISHER 控制阀的气动执行器
气缸式执行器，薄膜式执行器
执行器的功能：
控制阀门的开关，保证阀门正常工作所需的行程
提供阀门关闭时所需的关闭力 具备一定的开关速度，保证使用要求 与相关附件联合使用，满足意外故障时阀门的理想位置 （故障时阀门打开，或关闭，或即时原位锁定）
28
轨道球阀的基本操作
2）Hand,关闭气源，放出气缸的气，
松开阀杆上的锁紧螺钉，用手轮关
阀（手轮只能关阀，不能开阀）；
手动开阀时，旋出手轮，锁紧阀杆 上的锁紧螺钉，关闭气源，放出气 缸里的气，关闭液压油回路中间的 手阀，打开液压油回路的上下的两个手 阀，不断压手柄，通过液压油来开阀；
