井下作业井控四X七动作图解
石油钻井行业溢流井喷关井操作四七动作程序精选文档
石油钻井行业溢流井喷关井操作四七动作程序精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-关井操作四七动作程序一、钻进中发生溢流时：（一）发出信号、停转盘、停泵（顶驱钻机：发出信号、停泵）。
（二）上提方钻杆（顶驱钻机：使钻杆接头不在卡瓦位置）。
（三）适当打开节流阀。
（四）关防喷器（必须先关环形，再关闸板）。
（五）关节流阀，试关井。
（六）迅速向队长或钻井技术员报告。
（七）准确记录立管和套管压力，以及泥浆增减量，准备压井。
二、起下钻杆中发生溢流时：（一）发出信号并停止起下钻作业。
（二）抢接回压凡尔（或投钻具止回阀）；抢下钻杆或抢接方钻杆（顶驱钻机：抢接驱动机）。
（三）适当打开节流阀。
（四）关防喷器（必须先开环形，再关闸板）。
（五）关节流阀，试关井。
（六）迅速向队长和钻井技术员报告。
（七）准确记录立管和套管压力以及泥浆池增减量，准备压井。
三、起下钻铤中发生溢流时：（一）发出信号停止起下钻铤作业。
（二）抢接回压凡尔，抢接钻杆（顶驱钻机：抢接驱动头）。
（三）适当打开节流阀。
（四）关防喷器（必须先关环形，再关闸板）。
（五）关节流阀，试关井。
（六）迅速向队长和钻井技术员报告。
（七）准确记录立管和套管压力以及泥浆池增减量，准备压井。
四、空井发生溢流：（一）发出信号，立即停止其他作业，跑步上岗。
（二）根据溢流大小，抢下钻杆或关全封防喷器。
（三）适当开启节流阀。
（四）关团与钻具尺寸相符的防喷器。
（五）关节流阀，试关井。
（六）迅速向队长或钻井技术员报告。
（七）准确记录套管压力及泥浆池增量，准备压井。
关井操作岗位责任制一、司钻（一）发现溢流或得到显示报告，立即发出井喷信号----长鸣喇叭。
（二）完成本岗位操作程序：1．钻进时停转盘、停泵，将方钻杆提出转盘（顶驱钻机：发出信号、停泵）。
2．起下钻时停止起下钻作业，组织抢接钻具止回阀，抢下钻杆或抢接方钻杆（顶驱钻机：抢接驱动头）。
井下作业抢喷“四六”动作解读
答：硬关井时防喷器瞬时承受的激动压力很
大，如果压力过大容易发生刺坏防喷器闸板 或蹩漏地层的现象，所以抢喷时一般采取软 关井。 5、闸板防喷器、内控管线、压井及节流管汇， 现场安装完毕后原则上试压到多少？稳压时 间不少于几分钟？ 答：①试压到额定工作压力。②稳压时间不 少于3分钟。
6、何谓一次井控？ 答：一次井控是指在试
负责发出报警信号、关井信号。 2、负责提升系统操作。 根据2009年1月发 布的《辽河油田井 （六）值班干部 下作业井控实施细 则》 1、安排班组成员井控工作。 2、指挥班组成员正确关井。 3、及时向上级汇报。
无钻台作业关井操作岗位职责
（七）技术员 1、负责压力监测。
2、负责调配压井液性能。
与一岗配合抢装旋塞阀（简易防喷工具）。 2、负责关防喷器，协助一岗关旋塞阀。 （四）三岗 1、听到井喷信号后，停止作业，负责配合一 岗、二岗摆放旋塞短节（简易防喷工具）。 2、负责放喷管线操作和观察压力。
无钻台作业关井操作岗位职责
（五）操作手 1、发现溢流或接到班长指令后，停止作业，
向值班干部报告。
无钻台作业关井操作程序
（二）起下大直径工具（封隔器或钻铤等）
中发生溢流时： a）发：发出信号； b）停：停止起下管柱作业； c）抢：抢装简易防喷装置或抢装管柱旋塞； d）关：关防喷器、关旋塞； e）关：关套管闸门，试关井； f）看：认真观察，准确记录套管压力，迅速 向队长或技术员及甲方监督报告。
井下作业抢喷“四六”动 作
施工现场的放喷管线
砂墩离出口 1~1.5米，出口 不能对着板房和 大罐等
施工现场准备的抢喷专用螺丝
12条专用螺丝（本井已 座抢喷井口，用了4 条），整齐排放在离井 口最近的工具台上
井控演习“四七”关井动作
迅速赶到节流管汇。
作好关闭节流阀前的平板阀的准备工作。
在井架工指令下关闭节流阀前的平板阀。
协助记录工工作。
外钳工
迅速赶到钻台。
作抢下钻杆、止回阀的准备。
条件允许时抢下钻杆、抢接钻具止回阀。
负责钻台上下联络。
负责钻台上下联络。
负责钻台上下联络。
负责钻台上下联络。
记录工
6、关：先关节流阀（试关井），再关节流阀前的平板阀，然后开启环形防喷器；
7、看：认真观察、准确记录立压、套压及循环罐钻井液增减量，并迅速向队长或钻井技术员报告。
司钻
发出长鸣信号（连续信号15～20s，含H2S的溢流报警信号为两短一长气笛）。
停止起下钻作业。
组织抢接钻具止回阀；上提钻具至钻杆接头台肩离转盘面0.4～0.5m。
开柴油机排气管冷却水。
待令。
待令。
待令。
按司钻指令倒车。
待令。
发电工
立即打开探照灯，必要时断开井架、震动筛、循环系统及机泵房等处照明电源。
配合井场作业供电。
待令。
待令。
待令。
待令。
泥浆人员
监控记录泥浆体积变化配合泥浆回收
录井人员
综合录井人员监控记录报告泥浆体积变化及录井参数变化情况，地质录井人员全程记录井控关井压井过程，记录相关技术数据。
迅速赶到节流管汇。
待令。
待令。
待令。
待令。
协助内钳工关闭节流阀前的平板阀。
校核、记录循环罐钻井液增减量，认真观察记录关井套压（每1～5min记录一次）。
场地工
迅速赶到节流管汇，作好开关闸阀准备。
待令。
待令。
待令。
钻井井控“四七动作”各岗位职责表
钻井井控“四七动作”各岗位职责表1、发出信号，停转盘、停泵2、上提方钻杆司钻发出长鸣信号（连续信号不少于15秒钟），停转盘，停泵上提方钻至第一根单根母接头出转盘面以上0.5m副司钻迅速赶到远控台待令井架工迅速赶到钻台节流控制箱待令内钳工迅速赶到节流管汇。
作好关闭节流阀前的平板阀的准备工作。
外钳工迅速赶到钻台。
负责井口及钻台工作，准备工具。
记录工迅速赶到节流管汇协助内钳工工作，准备工作一、钻进中发场地工迅速赶到压井管汇，作好开关闸阀准备。
待令柴油司机听到长鸣号，作好倒车准备。
待令发电工立即打开照灯，必要时断开井架、震动筛、循环系统及机泵房处电源。
配合井场作业供电司钻发出长鸣信号（连续信号不少于15秒钟），停止起下钻作业。
组织抢接回压阀上提钻至钻杆接头台肩离吊卡20～50mm副司钻准备钻具回压阀抢接钻具回压阀，然后迅速赶到远控台。
井架工迅速从二层台下到钻台。
抢接钻具回压阀。
内钳工作抢接钻具回压阀的准备。
抢接钻具回压阀。
外钳工作抢接钻具回压阀的准备。
抢接钻具回压阀。
二、起下钻杆记录工迅速赶到节流管汇协助内钳工工作，准备工作场地工迅速赶到压井管汇，作好开关闸阀准备。
待令柴油司机听到长鸣号，作好倒车准备。
待令发电工立即打开照灯，必要时断开井架、震动筛、循环系统及机泵房处电源。
配合井场作业供电1、发出信号，停止起下作业，抢接钻具回压阀（防喷单根）。
2、抢接钻杆。
司钻发出长鸣信号（连续信号不少于15秒钟），停止起下钻作业。
抢接钻具回压阀（防喷单根）。
组织抢接钻杆；下放钻具至钻杆接头台肩离转盘面0.5米。
副司钻抢接钻具回压阀负责猫头操作，抢接钻杆，然后赶到远控台井架工准备钻杆负责二层台操作三、起下钻铤内钳工抢接钻具回压阀的准备。
抢接钻杆外钳工作抢接钻具回压阀的准备。
抢接钻杆。
记录工迅速赶到节流管汇协助内钳工工作，准备工作场地工迅速赶到压井管汇，作好开关闸阀准备。
待令柴油司机听到长鸣号，作好倒车准备。
待令发电工立即打开照灯，必要时断开井架、震动筛、循环系统及机泵房处电源。
井控技术之关井程序(四七动作)
前翻
后翻
退出
五、班长 1、作为班组作业井控第一责任人，带领班组认真学习执行上级有关井控安全工作文件、 规定。 2、负责按标准安装好井控装置、放喷管线，并按设计要求对防喷装置进行现场试压。 3、组织召开班前班后会，安排各项井控工作，落实上级下达的各项井控任务和要求。 4、按规定定期组织各种工况下的防喷演习，不断提高应急抢险能力。 5、负责带领本班人员严格执行现场设备操作规程和班组作业技术指令。 6、负责溢流、井涌、井喷应急情况下的处理，并及时向值班干部以及技术员和井队第 一责任人汇报情况。 7、参加本队组织的以井控为主的安全会议，并带领班组完成井控安全隐患的整改。 8、按“八· 七”动作的岗位分工熟练本岗操作。 六、副班长 1、负责执行现场设备操作规程和班组作业指令中涉及本岗的内容。 2、负责按井控规定和班组作业指令活动好防喷器的开关，检查远程控制室储能器压力、 管汇压力、气压是否正常，电、气泵运转是否正常，检查保养好防喷器控制台、液控 管线、防喷器、手动锁紧装置等部位。 3、负责起管柱时，压井液的灌注，并倒好循环系统闸门以备压井。 4、负责保管消防器材及房门钥匙。 5、按“八· 七”动作的岗位分工熟练本岗操作。
5、负责定期组织以井控为主的安全检查，负责整改查出的井控安全问题。
6 、负责组织本队人员参加井控安全培训取换证，确保井控安全应持证人员的持证率达到 100%。 7、定期组织相关人员进行现场井控培训。 8、参加分公司召开的以井控为主的安全会议，主持召开本队每周一次的井控安全会议，安 排布置井控安全工作。
13、定期组织本队相关人员进行现场井控培训。
14、负责井控的汇报工作。
前翻
后翻
退出
三、主管安全副队长或安全员 1、井控领导小组副组长，协助队长全面抓好井控安全工作，侧重抓好现场的HSE管理工作。 队长 不在岗位时，可代替队长全面抓好井控工作。 2、负责落实现场作业电力、照明、消防设施、护栏的安装、危险点源的标识符合安全规定。 3、参加本队组织的以井控为主的安全会议和井控安全问题的自查自改。 4、负责向作业班组布置安全措施，并根据设计与措施要求及时组织作业班组进行防毒面具 的穿戴、人员救护、消防、应急逃生等方面的演习。 5、负责本井防污染措施、应急集合点的落实。 四、值班干部 1、参加班前班后会，安排讲评班组井控工作。 2、负责按规定进行巡检，检查作业班组各岗位对井控安全指令的执行情况。 3、负责班组全面井控工作，监督检查井控坐岗、防喷演习、井控设备检查保养、压井液的 质量检验，并检查远程控制台是否符合井控要求、井口法兰螺栓有无松动，一旦发现问题要 及时采取措施。 4、负责监督作业班组各岗位的操作是否符合HSE规范，并及时纠正和制止违章作业。 5、关井后，负责按“八· 七动作完成后检查表”内容对井控操作和井控设施进行检查，发现 问题立即纠正。 6、负责保管消防器材房门钥匙(备用钥匙)。 7、负责作业现场井控安全应急情况的全面指挥。 8、了解目的层井段及油气水层的显示情况。

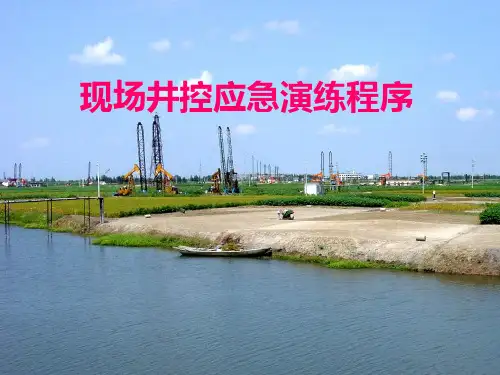

井下作业现场井控应急演练程序讲解
基础知识
防喷器试压标准为： 闸板防喷器试压不低于防喷器额定工作压 力，或试压到套管四通额定工作压力，稳压时 间不少于15min，压降不超过0.7MPa，并做好现 场试压记录。
分级井控
一级井控指在作业过程中，以合理的井液 密度平衡地层孔隙压力，没有地层流体侵入井 内、无溢流产生的井控技术。
5、各岗位应紧密配合，协同操作；应明 确分工，熟悉自己的岗位职责，以迅速正 确的做好井控工作。
修井作业五种工况的关井程序
修井井控设备安装 按标准安装防喷系统（防喷器、四通、 压井放喷节流管汇），各部件应逐件检查， 严格按标准进行试压，详细填写试压记录。
1、井口装置安装组合
2FZ18-21或SDEFZ18-21
（三）空井
1、发信号—当发现井喷预兆后，迅速通 知司钻，司钻立即发出信号，现场值班干 部负责全面指挥； 2、停止其它作业：迅速关掉除液控制台 的其它电源； 3、以控制井口为目的，不要求抢下管柱； （防喷器关闭后，在其上面必须安装井口 上法兰盖）
（一）起下管柱发生井喷预兆
4、开—场地工接到指令迅速打开四通两翼套管闸门，（套管闸门打开 时必须全开，关闭时必须关死）； 5、关防喷器—如有液控防喷器设备，井口工迅速就位于远程控制台前， 待命关井并做好下列三项检查：Ⅰ电源开关是否在自动位置；Ⅱ各油压 是否正常；Ⅲ各闸门、各手柄是否处于正常状态。当得到关井指令后， 迅速关闭相应闸板，此时副司钻应观察井口是否关闭；如无液控设备， 副司钻与井口工操作关闭手动防喷器。
喷后井场施工人员要积极采取措施控制局势，
并立即向上级部门汇报，公司启动井喷抢险应 急预案，迅速成立现场井喷抢险指挥小组，制 定抢险方案，统一组织、集中领导，指挥现场 抢险施工。
“四、七”动作及岗位责任制
“四、七”动作岗位责任制一、司钻1、认真了解所钻地层岩性、井深、地层压力系数，钻井液的密度以及前班工作状况。
2、班前会做好“四、七”动作岗位分工，落实好坐岗观察人员，并对井控装置进行全面的巡回检查。
3、得到溢流量达3方的报告，负责发出溢流报警信号。
4、岗位是刹把，并负责司钻控制台的检查、保养和操作。
①钻进时：将方钻杆提出转盘面适当位置，停泵。
②起下钻杆时，停止起下钻作业，接回压阀控制住井口，接方钻杆。
③起下钻铤时，停止起下钻作业，抢接带钻杆的回压凡尔，或抢下钻杆。
④空井：根据溢流大小组织抢下钻杆或关全封闸板。
5、调整好钻具在井口位置，钻具重量不要坐在转盘上，发出关井信号。
6、组织和监督各岗位协调作战，按关井程序控制溢流。
二、付司钻1、负责远程控制台和防喷器主体的保养以及消防器材的管理。
2、接到关井信号后负责远程控制台关防喷器。
3、起下钻时代替井架工关节流阀（试关井）和需放喷时开关放喷阀。
4、需长时间关井或液控制系统失灵，与场地工一起关压井头一侧锁紧手轮。
5、倒好循环系统闸阀以备压井。
6、协助司钻检查各岗位执行情况。
三、井架工1、负责节流管汇、压井管汇放喷管汇的检查、保养，以及各闸阀的开关状况是否正确。
联接和固定是否牢靠，管线是否畅通，控制闸阀手轮是否灵活。
2、起下钻时，听到溢流报警信号，游车不上行时立即从二层台下来，协助井口操作。
3、不在二层台时，协助井口操作，负责并节流阀（试关井）和需放喷时开关放喷闸阀。
4、需长时间关井或液控制系统失灵后，与记录工一起关节流管汇一侧手轮。
5、抢下钻杆立柱时，负责二层台操作。
6、关井完后，配合付司钻做好压井准备工作。
四、内钳工1、听到溢流报警信号，迅速到位，负责四种工况下的内钳操作，抢接回压凡尔和钻杆。
2、司钻提出方钻杆后，必要时关下旋塞。
3、留守钻台，担任司钻与各岗位的联络工作，关井后观察立压变化。
4、负责方钻杆下旋塞，旋塞搬手，回压阀的维护保养和管理。
五、外钳工1、听到溢流报警信号，迅速到位，负责四种工况下的外钳操作。
井下作业抢喷“四六”动作.
c）抢：抢装管柱旋塞；
d）关：关防喷器、关旋塞；
根据2009年1月发 布的《辽河油田井 下作业井控实施细 则》
e）关：关套管闸门，试关井； f）看：认真观察，准确记录套管压力，迅速
向值班干部报告。
无钻台作业关井操作程序
（二）起下大直径工具（封隔器或钻铤等）
三、作业队技术员岗位职责
1、负责准确测量井口压力，测算油层中部压
力，上报井控相关数据。 2、确定压井液的密度、压井方法。 3、负责施工井的井控设计编写工作。
四、值班干部岗位职责
1、对当班人员的井控管理工作进行交底。
2、接到现场应急电话后立即向上级部门请示
汇报，并组织好抢险人员做抢喷准备。 3、指挥抢装井口控制系统，迅速控制井喷及 溢流。 4、组织压井作业。 5、负责现场工作人员的安全防火工作。
油、修井作业过程中，利用压井液维持足够 的静液柱压力来平衡地层孔隙压力以阻止外 部流体进入井筒。其技术关键在于确定合理 的压井液密度，在试油和修井各项作业中保 持静液柱压力略大于地层孔隙压力，实现安 全生产。 7、何谓二次井控？ 答：二次井控是指由于 某些原因使得静液柱压力低于地层孔隙压力 时，引起了井侵，井口表现为压井液外溢,利 用井控装置实施关井以阻止外部流体进入井 筒。其技术关键是及时发现溢流，迅速关井， 采用合理的压井工艺重建井内压力平衡，恢 复正常生产作业。
四种工况
四：四种工况
指：起下管柱时、起下大直径工具（封隔器
或钻铤等）、空井筒时、起下抽油杆时。
注：把以前的旋转作业时的工况改为起下抽
油杆时的工况。
六个动作
六：六个动作
指：发、停、抢、关、关、看
无钻台作业关井操作程序
