摊铺机主机结构和原理34页PPT
摊铺机结构原理与
节、调整摊铺机的仰角实现。 ❖ f、熨平板加热系统 液化气加热，注意防火、防爆，
及时关闭各个管路阀门。
摊铺机组成
❖ 9、集中润滑系统 ❖ 由电动润滑泵、分配器、高压油管组成。
❖ 10、自动找平装置 主要用以控制铺层的厚度和铺 层的平整。
❖ 四、摊铺机安装与调试 ❖ （一）、安装程序、方法及注意事项
❖ 安装顺序：拼接机械接长熨平板---拼接螺旋分料器---安装加热系统---安 装润滑系统---安装自动找平装置---安装顶棚和附件。
❖ 1、机械接长熨平板的拼装及注意事项：基本熨平板宽度3000mm，最大 宽度9500mm。根据摊铺实际情况可以变动。
挡料板机械接长选配安装情况 后面板 后面板+2*200 后面板+2*420 后面板+2*（420+200） 后面板+2*772 后面板+2*（770+200） 后面板+2*（772+420） 后面板+2*（772+420+200） 后面板+2*（772+772+200） 后面板+2*（772+772+420） 后面板+2*（772+772+420+200） 后面板+2*（772+700+772+200） 后面板+2*（772+700+772+420） 后面板+2*（772+700+772+420+200）
摊铺机组成
❖ 三、SPS95摊铺机主要性能参数
三一摊铺机结构及工作原理
三一摊铺机结构及工作原理三一摊铺机是一种道路铺设设备，主要用于道路、高速公路等路面的铺设工作。
它由以下几个部分组成：1.行走系统：摊铺机行走系统由履带、行走马达和行走驱动系统组成。
履带能够提供稳定的行走支撑，行走马达和驱动系统则能够为摊铺机提供动力和控制行走方向。
2.铺面装置：铺面装置包括振动斗和铺面搅拌器。
振动斗用于将沥青混凝土从料斗中输送到道路表面，并通过振动将其均匀铺平。
铺面搅拌器则用于对铺面进行搅拌和平整，以确保路面的平整度和密实度。
3.供料系统：供料系统由沥青混凝土料斗、输料斗和输送系统组成。
沥青混凝土通过料斗从搅拌站输送至铺面装置，输送系统则将料斗中的沥青混凝土输送至振动斗进行铺面作业。
4.控制系统：控制系统负责对摊铺机的各个系统进行监控和调节，以确保铺设工作的正常进行。
它包括操作杆、控制面板和电气控制箱等组成部分。
操作员通过控制杆和控制面板来控制摊铺机的行走速度、铺面装置的工作状态以及沥青混凝土的供料量等。
工作原理：1.行走原理：摊铺机通过操纵控制杆来控制履带行走马达的转动方向和速度，从而驱动摊铺机在工作区域内进行行走。
操作员可以根据需要调整行走速度，以适应不同道路和施工要求。
2.沥青混凝土供料原理：沥青混凝土通过料斗从搅拌站输送至摊铺机的料斗中，然后通过输送系统输送至振动斗中。
在振动斗的作用下，沥青混凝土被均匀铺放在道路表面。
3.铺面搅拌原理：摊铺机的铺面装置包括搅拌器，通过搅拌器的旋转和振动作用，将铺面上的沥青混凝土进行搅拌和平整，以确保路面的平整度和密实度。
控制系统可以根据操作员的要求，对摊铺机的行走速度、振动斗的振动频率和幅度、沥青混凝土的供料量等进行调节和控制，以确保摊铺机的铺设工作能够按照规定的要求进行。
摊铺机主机结构和原理ppt课件
直线性 同步行走 起动平稳 转弯圆滑
采用的全液压式左右独立驱动的履带行走方式，由左右侧转速传感 器将实际转速电信号传给电子控制系统，电子控制装置将调整左右 侧柱塞泵的排量
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
度只有１.５米，可以在狭窄的社区街道进行铺筑；
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
摊铺机分类
摊铺机按使用用途分类为沥青混凝土摊铺机、稳定土摊铺机和多功能摊铺机。 沥青混凝土摊铺机主要用于沥青混凝土的摊铺。由于沥青物料的使用对温度要求较高，因
沥青混凝土 摊铺机
多功能 摊铺机
铁路用道碴 摊铺机
SUPER130 LTUH90F LTU120D LTU90D/H90D LTU75D/H75D
DTU100D DTU90D DTUH90D
TTU45
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
为一分三结构；
全部采用德国原装分 动箱和联轴器；
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
料斗和前推辊
机架前端有可绕 中心轴水平摆动 的前推辊；
上方是可以张开 和折合的料斗。
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
摊铺机的工作原理PPT课件
第3页/共29页
丙烷气瓶固定在 熨平板上
液压阀集 中安装， 便于维修
熨平板 加热控 制系统
方便的机 械拱度调 节装置
二、供料系统
料斗的大小非常重要。 料斗 越大，所盛的物料越多，物 料冷却的时间就越长。另外， 料斗越大，所盛的物料越多， 摊铺机持续工作的时间越长， 可以减少停车待料的次数。
供料系统由三个主要部件组成： 料斗、刮料板、螺旋布料器。
第25页/共29页
八、熨平板的机械拼装
戴纳派克摊铺机液压伸缩的熨平板经过机械拼装，使得摊铺宽度达到9m。如果摊 铺宽度在7.25m以内，则不需要加支撑杆来支撑熨平板。
第26页/共29页
图片显示的这类型的熨平板最大摊铺宽度能够达到16m。
第27页/共29页
九、自动找平装置
自动找平装置能够在摊铺过程中，根据摊铺的需求，自动控制摊铺的厚度。
实现平稳摊铺作业的关键之一是获得尽可能均匀、恒定的料堆。料 堆产生的前进阻力是形成摊铺机行驶阻力的主要部分。控制该力是摊铺机 进行摊铺的基本要求和必要功能。
第20页/共29页
（1）料堆对熨平板的影响
如果料堆太多，将导致熨平板仰角角 度变大，使得摊铺层厚度变大。
如果料堆太少，将导致熨平板仰角角 度变小，使得摊铺层厚度变小。
第28页/共29页
感谢您的观看！
第29页/共29页
螺旋布料器将物料连续的均 匀的布放在熨平板前面。
第11页/共29页
三、螺旋布料器
螺旋布料器将物料连续的均匀的布放在熨平板前面。
螺旋布料器可以采用四种不同方向的布料方式，以满足不同工作条件下的需求。
第12页/共29页
四、熨平板工作原理
摊铺机熨平板采用“浮动加自动找平”的结构形式。熨平板通过牵引点连 接到摊铺机主机上。当摊铺机拖动熨平板向前移动时，摊铺的混合料就会在熨平板 下“流动”，这就使得熨平板在摊铺混合料面层上浮动起来，这就决定了摊铺混合 料的厚度。
摊铺机结构原理及
摊铺机组成
三、SPS95摊铺机主要性能参数 主 要 参 数 总 长 外形尺寸 总 宽 数 据 单位 6610 3100
主要 尺寸 参数
总 高
履带宽度 履 带 履带中心距 熨平板宽度 集料斗容量 整机重量
4030（运输时2930）
320 2420 500 14 21-27.5 t mm
摊铺机组成
7、螺旋分料系统
其作用是将铺设材料横向输送至两侧 熨平板下，并沿整个铺筑宽度均匀 分布。 左右各有其独立液压驱动系统，主要有：油压马达、行星减速箱、传动 链条、螺旋器、布料传感器组成。通过操作台控制开关控制，也是分为 手动、自动方式。螺旋器可以根据路面铺设宽度变化长短，通过增减模 块实现。连接模块时注意连接平整，顺畅。
摊铺机组成
9、集中润滑系统 由电动润滑泵、分配器、高压油管组成。 10、自动找平装置 主要用以控制铺层的厚度和铺 层的平整。 自动找平装置在工作中可以采用两种配置方法以适 应不同的作业工况： a、采用一个纵坡控制器（用于左侧或右侧）和一 个横坡控制器； b、采用两个纵坡控制器（左右两侧各布置一个）。 采用控制器时要求按相应的基准控制。
摊铺机组成
摊铺宽度 3500mm 4000mm 4500mm 5000mm 5500mm 6000mm 6500mm 7000mm 7500mm 8000mm 8500mm 9000mm 9500mm 机械接长熨平板配置安装顺序规定 3000+2*250 3000+2*500 3000+2*（500+250） 3000+2*1000 3000+2*（1000+250） 3000+2*1500 3000+2*（1500+250） 3000+2*（1500+500） 3000+2*500+1500+250） 3000+2*（1500+1000） 3000+2*（1500+1000+250） 3000+2*（1500+1000+500） 3000+2*（1500+500+1000+250）

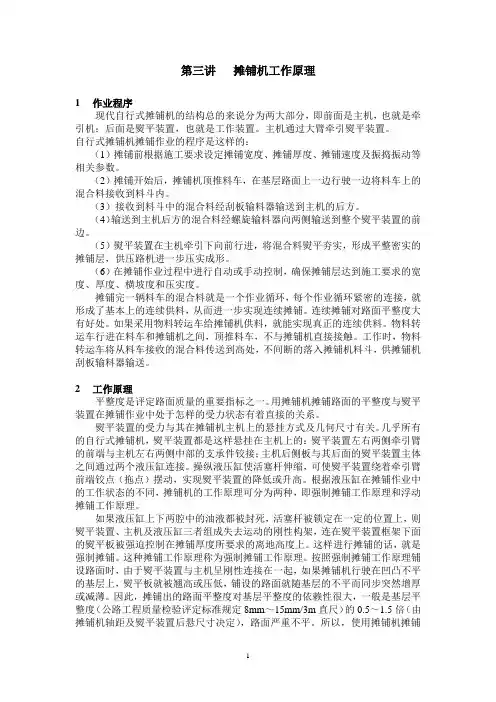

第3讲__摊铺机工作原理
第三讲摊铺机工作原理1 作业程序现代自行式摊铺机的结构总的来说分为两大部分，即前面是主机，也就是牵引机；后面是熨平装置，也就是工作装置。
主机通过大臂牵引熨平装置。
自行式摊铺机摊铺作业的程序是这样的：（1）摊铺前根据施工要求设定摊铺宽度、摊铺厚度、摊铺速度及振捣振动等相关参数。
（2）摊铺开始后，摊铺机顶推料车，在基层路面上一边行驶一边将料车上的混合料接收到料斗内。
（3）接收到料斗中的混合料经刮板输料器输送到主机的后方。
（4）输送到主机后方的混合料经螺旋输料器向两侧输送到整个熨平装置的前边。
（5）熨平装置在主机牵引下向前行进，将混合料熨平夯实，形成平整密实的摊铺层，供压路机进一步压实成形。
（6）在摊铺作业过程中进行自动或手动控制，确保摊铺层达到施工要求的宽度、厚度、横坡度和压实度。
摊铺完一辆料车的混合料就是一个作业循环，每个作业循环紧密的连接，就形成了基本上的连续供料，从而进一步实现连续摊铺。
连续摊铺对路面平整度大有好处。
如果采用物料转运车给摊铺机供料，就能实现真正的连续供料。
物料转运车行进在料车和摊铺机之间，顶推料车，不与摊铺机直接接触。
工作时，物料转运车将从料车接收的混合料传送到高处，不间断的落入摊铺机料斗，供摊铺机刮板输料器输送。
2 工作原理平整度是评定路面质量的重要指标之一。
用摊铺机摊铺路面的平整度与熨平装置在摊铺作业中处于怎样的受力状态有着直接的关系。
熨平装置的受力与其在摊铺机主机上的悬挂方式及几何尺寸有关。
几乎所有的自行式摊铺机，熨平装置都是这样悬挂在主机上的：熨平装置左右两侧牵引臂的前端与主机左右两侧中部的支承件铰接；主机后侧板与其后面的熨平装置主体之间通过两个液压缸连接。
操纵液压缸使活塞杆伸缩，可使熨平装置绕着牵引臂前端铰点（拖点）摆动，实现熨平装置的降低或升高。
根据液压缸在摊铺作业中的工作状态的不同，摊铺机的工作原理可分为两种，即强制摊铺工作原理和浮动摊铺工作原理。
如果液压缸上下两腔中的油液都被封死，活塞杆被锁定在一定的位置上，则熨平装置、主机及液压缸三者组成失去运动的刚性构架，连在熨平装置框架下面的熨平板被强迫控制在摊铺厚度所要求的离地高度上。
摊铺机主机结构和原理
现有型谱：
中联摊铺机主机
沥青混凝土 摊铺机
多功能 摊铺机
铁路用道碴 摊铺机
SUPER130 LTUH90F LTU120D LTU90D/H90D LTU75D/H75D
DTU100D DTU90D DTUH90D
TTU45
现有型谱： 命名规则：
LT
U
120
D
更新变型代号
熨平板最大摊铺宽度，若为伸缩板，前面加H 型代号：U—履带式；L—轮胎式
刮板输送器的控制框图
泵
X
马达
减速机
链传动
料位
料位拍
设定 料位
螺旋布料系统
其作用是把刮板输送器 送来的摊铺材料左右横 向均匀地输送至全幅宽 度。 左右侧布料器由两个带 比例阀的柱塞变量泵分 别控制，驱动斜轴马达。 马达与行星减速机相连， 动力经链条传给大链轮， 分别带动左右螺旋轴体
运转。
它主要包括以下部件 1) 变量柱塞泵 2) 液压马达 3) 行星减速机 4) 链轮 5) 传动链条 6) 螺旋轴体 7) 超声波料位传感器 8) 调试／作业 扳钮开关( S15/ S16)9 ）高速/自动扳钮开关( S45/ S46)
一般称水泥稳定土材料为“水稳”。
摊铺机的功能
用摊铺机进行混合 料摊铺，速度快、 质量高，且对铺层 进行了预压实，既 保证了碾压质量， 又降低了成本。是 道路施工和路面维 修必不可少的设备。
摊铺机是用来将拌制好的混合料（包括沥青混凝土和基层稳定 土）均匀地摊铺在已整好的路基或基层上的专用设备。在摊铺 过程中，首先接受由自卸汽车运来的混合料，再将其横向铺散 在路基或基层上，最后加以初步压实、整形，形成一条有一定 宽度、一定厚度和一定形状的铺层。
摊铺机的工作原理
2、不要让料车撞到摊铺机上，如果料车倒车时撞到摊铺机上，会 在新铺路面的面层产生很难被压路机压实的凹坑和凸包。
3、当料车向摊铺机的料斗中卸料时，如果料车司机过多的踩动和 保持制动踏板，将会导致摊铺机速度降低，相应的会使得熨平板仰角上升 。所以料车司机应该在制动踏板上施加轻微的作用力，使料车与摊铺机充 分的保持接触。
超声波传感器控制的螺 旋布料器
新型边箱
丙烷气瓶固定在 熨平板上
液压阀集 中安装， 便于维修
熨平板 加热控 制系统
方便的机 械拱度调 节装置
二、供料系统
料斗的大小非常重要。 料斗 越大，所盛的物料越多，物 料冷却的时间就越长。另外 ，料斗越大，所盛的物料越 多，摊铺机持续工作的时间 越长，可以减少停车待料的 次数。
八、熨平板的机械拼装
戴纳派克摊铺机液压伸缩的熨平板经过机械拼装，使得摊铺宽度达到9m。如果摊 铺宽度在7.25m以内，则不需要加支撑杆来支撑熨平板。
2020/2/29
图片显示的这类型的熨平板最大摊铺宽度能够达到16m。
2020/2/29
九、自动找平装置
自动找平装置能够在摊铺过程中，根据摊铺的需求，自动控制摊铺的厚度。
熨平板停止位置
2020/2/29
摊铺机的行驶速度的变化也会导致摊铺机的仰角的变化，使得摊铺 厚度发生变化。
2020/2/29
（1）料车卸料时产生的阻力
料车在卸料的时候会对熨平板的牵引力产生一定的影响，会破坏摊 铺机平稳连续的前进，所以在卸料过程中要竟量保持连续、平稳。为了避 免料车对摊铺作业产生干扰，我们可采取一些措施：
