风机消声器原理
风机消声器原理
风机消声器是一种用于降低风机噪声的装置。
它采用了一系列的声学原理来减轻和控制风机噪声的传播。
首先，风机消声器利用声学吸声材料来吸收和阻尼噪声的能量。
这些材料通常是多孔的，具有开放的细小孔隙结构，可以将入射噪声能量转化为热能。
这样可以有效地减少声波的反射和传播，从而降低噪声的影响。
其次，风机消声器还采用了声学屏蔽的原理。
它通过在风机和噪声源之间设置一定的距离和屏蔽结构来减少噪声的传播。
这种屏蔽结构可以是实心的，也可以是多孔的，其目的是通过反射和散射来减少噪声的传播路径。
此外，风机消声器还利用了声学反射和折射原理。
通过设计和优化消声器的形状和结构，可以使得入射的噪声波在消声器内部发生反射和折射，从而改变声波的传播方向和路径。
这样可以进一步减少噪声的传播和扩散。
最后，风机消声器还可以通过综合运用各种声学原理来实现更好的噪声控制效果。
例如，可以结合使用吸声材料、声学屏蔽和声波反射等手段，以达到最佳的消声效果。
综上所述，风机消声器利用各种声学原理来降低风机噪声的传播和影响。
它通过吸声、屏蔽、反射和折射等手段来控制噪声的传播路径和方向，从而达到减少噪声的目的。
这些原理的综
合运用可以使得风机消声器在各种不同的工程环境中都能取得较好的噪声控制效果。
消声器介绍
消声器介绍消声器(Muffler)，是阻止声音传播而允许气流通过的一种常见声学器件，是消除空气动力性噪声的重要措施。
消音器是安装在空气动力设备（如鼓风机、空压机、锅炉排气口、发电机、水泵等排气口噪音较大的设备）的气流通道上或进、排气系统中的降低噪声的装置。
消音器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消音器、抗性消音器、阻抗复合式消音器、微穿孔板消音器、小孔消音器和有源消音器。
常见消声器的声频谱特性如下：1. 阻性消声器将多孔吸声材料固定在气流通道内壁，或按一定排列方式固定在管道中，以降低气流噪声的装置。
适用于降低中高频的宽带噪声。
主要类型有直管式、片式、蜂窝式、折板式、弯头式、声流式和迷路式等消声器。
消声器使用的吸声材料与护面层材料，应根据气流管道中的使用条件（风速、温度、水分含量、腐蚀性等）进行选择。
阻性消声器具有设计简单、易于制做、压力降小、性能比较可靠等优点，一般多用在风机的进排风通道上。
消声量约为10～20dB/m。
直管式消声器的声衰减量可由下式计算：式中，△L 为声衰减量，dB；Φ(α0) 为消声系数，是多孔吸声材料的垂直入射吸声系数α0 的函数，换算关系见表1。
P 为气流通道上吸声材料的饰面周长，m；s 为气流通道的横截面积，m²；i 为消声器的有效长度（有吸声材料饰面部分），m。
表2 消声系数Φ(α0) 和吸声系数α0的函数关系（经验值）若消声器通道截面相对较大，高频声波呈束状直接通过，与吸声材料很少或不完全接触，消声量就会明显下降，称作高频失效。
消声量开始明显下降的频率称作上限失效频率，可按下面的经验式计算：式中，f上为上限失效频率，Hz；c 为管道中的声速，m/s；D 为通道直径（圆管）或管道截面边长平均值（矩形）。
2. 抗性消声器利用改变气流通道的截面积或旁接共振腔、支管，使声波产生反射、共振或干涉，达到消声目的装置。
适用于降低中低频噪声，主要类型有扩张室式、共振式与干涉式消声器，如下图。

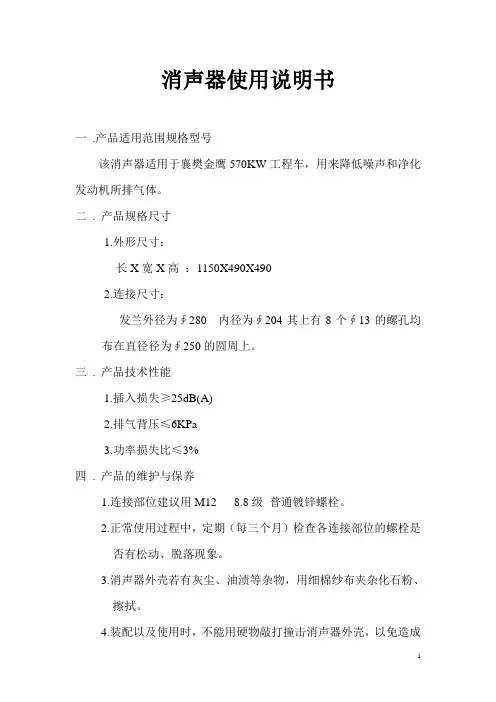

消声器使用说明书(范文)
消声器使用说明书
一.产品适用范围规格型号
该消声器适用于襄樊金鹰570KW工程车，用来降低噪声和净化发动机所排气体。
二. 产品规格尺寸
1.外形尺寸：
长X宽X高：1150X490X490
2.连接尺寸：
发兰外径为∮280 内径为∮204其上有8个∮13的螺孔均布在直径径为∮250的圆周上。
三. 产品技术性能
1.插入损失≥25dB(A)
2.排气背压≤6KPa
3.功率损失比≤3%
四. 产品的维护与保养
1.连接部位建议用M12 8.8级普通镀锌螺栓。
2.正常使用过程中，定期（每三个月）检查各连接部位的螺栓是
否有松动、脱落现象。
3.消声器外壳若有灰尘、油渍等杂物，用细棉纱布夹杂化石粉、
擦拭。
4.装配以及使用时，不能用硬物敲打撞击消声器外壳，以免造成
表面损伤。
5.消声器工作时，请勿触摸。
6.消声器避免雨淋‘。
消声器相关参数
T701-6型阻抗复合式消声器T701-6型阻抗复合式消声器系列是较早空调通风系统配用的消声器系列。
T701-6系列共有十种大小不同规格，一般适用风量2000～30000 m3/h，风速为6m/s，外形断面尺寸为800(宽)×500(高)～2000(宽)×1800(高)，其中1# ～ 4# 消声器长度为1.6m 5# ～ 10#为 0.9m 。
此种复合式消声器的抗性消声是由内管截面的突变（不连续）及内外管之间的膨胀室（ 1# ～ 4#为三室串联，5#～ 10#为二室串联）作用所构成，而阻性消声则由超细玻璃棉吸声片吸收声能以降低噪声。
T701-6型消声器系列的单位长度消声量一般为：低频10-15dB/m，中频15-20dB/m，高频20-25 dB/m，单级压力损失15-60Pa。
T701-6型阻抗复合式消声器结构外形图T701-6型阻抗复合式消声器系列规格表序号法兰内径（mm）外形尺寸（mm）有效长度安装长度风量（ m3 / h ）A B A1 B1 L L11 520 230 800 500 1600 1760 33302 510 370 800 600 1600 1760 50003 700 370 1000 600 1600 1760 66704 770 400 1000 800 1600 1760 83205 700 550 1200 800 900 1060 100006 780 630 1200 1000 900 1060 133407 1000 630 1500 1000 900 1060 166408 1000 970 1500 1400 900 1060 250009 1330 970 1800 1800 900 1060 3540010 1500 1310 2000 1800 900 1060 50000T701-6型阻抗复合式消声器的选用注意点： 1.选用消声器的风速6-10m/s为宜，最高12-14m/s.2.1-4号可单级使用，5-10号应多节串联。
风机消音器的原理
风机消音器的原理风机消音器的原理是通过减少风机产生的噪音，并将其噪音吸收、反射、散射或隔离，从而实现噪音降低的效果。
它主要由消音腔体、消音材料和消音结构组成。
消音腔体是风机消音器的重要组成部分，它是由声音反射和吸音面所构成的空腔。
在风机工作时，腔体内的空气受到风机产生的气流及噪音的作用，在腔体内形成压力和振动。
通过合理设计消音腔体的形状和尺寸，可以改变噪音的传播路径和振动特性，从而降低噪音。
消音材料是风机消音器中的关键因素之一。
它可以通过吸音、反射和散射等方式来减轻噪音。
一般来说，消音材料应具有较高的表面积和孔隙率，以增加声波与材料表面的接触面积和吸收能力。
常用的消音材料包括吸音棉、吸音板、吸音板等。
吸音棉是一种多孔材料，具有较强的吸音能力，能够有效地吸收噪音能量，减少噪音的反射。
吸音板是一种多孔板材，其表面具有微孔结构，能够将噪音反射为热能，并将其吸收。
散射板是一种具有不规则形状的板材，能够将噪音以不同角度散射，使其能量分散，减少噪音的聚集和传播。
消音结构是风机消音器的另一个重要组成部分。
它主要包括消音导管、消音器壳体和消音器出口等。
消音导管是将吸音、反射和散射等效果最大化的关键部件，它可以通过改变其长度、直径和结构形式等参数来调节风机噪音的传播路径和特性。
消音器壳体是一个封闭的结构，可以减少噪音的泄漏。
壳体内部通常会安装消音材料，以提高消音效果。
消音器出口是风机噪音传播的关键路径，通过合理设计出口结构，可以减少噪音的泄漏和散射，从而降低噪音。
总体来说，风机消音器的原理是通过消音腔体、消音材料和消音结构等多种方式来减少风机产生的噪音。
消音腔体可以改变噪音的传播路径和振动特性，消音材料可以通过吸音、反射和散射等方式减轻噪音，并将其能量转化为其他形式。
消音结构可以减少噪音的泄漏和散射，从而降低噪音的传播。
通过综合利用这些原理，风机消音器可以达到降噪效果，提供一个相对安静的工作环境。
通风管道消声器技术规格书
消声器技术规格书1. 环境条件1.1 本工程为室内安装的消声器，应能在环境温度-10℃～45℃范围内、相对湿度不超过98％、风井设置在交通干道附近空气恶劣的条件下，在使用寿命期内能正常工作；1.2 安装位置及型式：本工程风亭内设计为整体式的消声器，与风管连接。
1.3 供货商提供的产品应满足以下规范要求：1）《城市综合管廊工程技术规范》（GB50838-2015）2）《建筑设计防火规范》（GB50016-2014）3）《工业建筑供暖通风与空气调节设计规范》（GB50019-2015）4）《工业企业卫生设计标准》（GBZ1-2010）2 整体要求2.1 基本要求1) 供货商提供的系统消声器必须符合本技术规格书和相关标准的要求。
2) 供货商应根据通风空调系统方案、风机等噪声源特性、室内噪声控制标准、风亭所处位置的室外噪声控制标准，进行消声器的设计方案审查，达到系统整体消声效果，满足环评验收要求。
3) 正常使用寿命：不小于25年。
4) 消声器应结构合理，有足够的强度和刚度，满足水平安装要求，体积合理、重量轻、防潮防腐、防火、工艺简单、清洗方便，适应不同风量、风压和环境温湿度要求。
正常使用寿命内，消声量下降不超过5 dB(A)。
2.2 性能要求1) 消声量（插入损失）：消声器的消声量应以倍频权插入损失表示，并按GB4760-1995（或国际标准ISO 7235 ASTME 477）实验标定。
2) 总压力损失控制值：用于大小系统风机配套的系统消声器，当风机全压小于300Pa时，消声器总压力损失应小于50Pa；当风机全压大于300Pa时，消声器总压力损失应小于风机全压的15%。
3) 消声器气流再生噪声应满足降噪设计要求。
供货商还应提供不同流速下的气流再生噪声值和计算公式。
5) 消声器在保证使用性能的条件下，通过流量范围应为系统设计流量的90～110%。
6) 消声器在保证使用性能的条件下，通过的介质压力最高应为系统设计压力的120%。
消声
C ＝ 2 3.1 4 ＝2 5 0 Hz
可见，在所需的消声范围内，不会出现高频失效问题。
消声器的选用
1）噪声源的调查和特性分析（声源解析、周围自然环境 和声学环境条件等） 2）噪声标准的确定（根据评价区周围环境要求及国家相 关声环境质量标准和噪声排放标准）
3）消声量的计算（根据管道截面，确定消声器通道结构； 根据降噪要求，决定消声器的长度）
G=1.15m V=0.054m3
设计取与原管道同轴的圆筒形共振腔，其内径为 200mm，外径为500mm，则共振腔的长度为：
V V ＝ S 2 2 （d 2 －d1 ） 4 4 0.054 ＝ 3.14 （0.52－0.2 2） ＝0.33m V Sl l＝
若选用2mm的钢板，孔径为0.5cm，则开孔率为
所以，
LR 3
2.078 1.03 0.46 2 9.6dB 0.15
1.4
因此，有：LR3＞LR2 ＞ LR1
即：管道截面为矩形的声音衰减量最大，截面为圆 形管道声音衰减量最小。
某排气管道所产生的噪声达到120分贝，需 要进行消声处理。若要求处理后的噪声低于 85分贝，所需要材料的吸声系数为0.8，计 算所需要的消声器长度？并求对应的上限失 效频率f上。（消声器通道直径）
三、抗性消声器 包括的形式：扩张室式、共振腔式 、干 涉型。 消声的频率特性：具有低、中频消声性能。 适用范围：消除空压机、内燃机、汽车排 气噪声（较高气速的情况）。
一）扩张室消声器（膨胀式消声器）
消声原理：声波在管道截面的突然扩张（或收缩） 造成通道内声阻抗突变，使声波传播方 向发生改变，在管道内发生反射、干涉 等现象，从而达到消声的目的。
解：
滑动轴承、轴瓦安装与检查方法+风机消音器(消音器)结构原理、分类及用途
滑动轴承、轴瓦安装与检查方法+风机消音器（消音器）结构原理、分类及用途第一章、滑动轴承安装与轴瓦检查方法滑动轴承一般应用在低速重载情况的条件下，对于滑动轴承安装注意要素如下:注意油路畅通，油路与油槽接通。
刮研时油槽两边点子要软，以形成油膜，两端点子均匀，以防止漏油。
在后期的维护中要便于添加润滑油。
利于维修。
注意清洁，修刮调试过程中凡能出现油污的机件，修刮后都要进行清洗涂油。
轴承安装前都要进行清洗，确保滑动轴承干净，即使是极微小的杂质也会导致轴承的损坏。
滑动轴承安装要保证轴颈在轴承孔内转动灵活、准确、平稳。
由于滑动轴承的维护比较麻烦，所以在安装时要保证轴承的安装完全正确，无错误。
保证轴承可以正常运行，无误差。
轴瓦与轴承座孔要修刮贴实，轴瓦剖分面要高出0.05~0.1mm，以便压紧。
整体式轴瓦压入时要防止偏斜，并用紧定螺钉固定。
轴承在安装过程中若偏斜，会导致运转不畅，引起轴的变形，破坏机械设备。
滑动轴承使用过程中要经常检查润滑、发热、振动问题。
遇有发热、冒烟、卡死以及异常振动、声响等要及时检查、出现一系故障要进行分析，然后根据分析的具体情况采取相应措施。
尽量避免造成不必要的损伤。
轴瓦检查，径向轴瓦检查项目:轴承合金无脱胎、裂纹、砂眼、气孔等缺陷，轴径与轴瓦的接触角接触面积，调整垫铁与轴承座配合情况，轴瓦结合面是否平整，有无毛刺、变形存在。
径向轴瓦解体测量项目:轴瓦紧力、顶隙、侧隙及侧隙对称度，下瓦与轴径的接触情况及轴瓦乌金的磨损程度，轴径圆度及表面粗超度，油系统的清洁程度及油质化验结果，其它检查项目。
轴瓦脱胎检查及处理:轴瓦乌金脱胎的检查方法，除脱胎很明显处可直接查看出外，一般都需将轴瓦浸泡在煤油中，停留片刻后取出擦干，将干净纸放在结合处或用白粉涂在结合处，然后用手挤压轴瓦乌金，若纸或白粉有油迹，则证明轴瓦乌金脱胎，轴瓦检查后发现下列缺陷之一，就必须重新浇铸；轴瓦间隙过大、合金厚度不能再继续刮研、乌金有大面积的砂眼、气孔、杂质、脱胎裂纹等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机消声器
安装、使用说明书
一、简介
消声器是减小流体空气动力噪声的一种装置。
该风机消声器主要作用是降低电站锅炉送风机和一次风机以及密封风机入口气流噪声。
在对电站风机及所配消声器进行了大量的分析研究，在综合国内外消声器设计的基破础上，针对国内离心式风机的噪音特性，经过反复试验对比和筛选，研制出消声性能良好，流体阻力较小的消声器，以满足大风量送风机消声、流阻的最佳要求。
该产品适用于离心式风机和轴流式风机。
二、结构特点
设备形式：消音器大多垂直安装，也可卧式安装。
为防止吸入外界杂质物，在消音器吸风口的前端设有防护网，防护网顶部安装有防雨棚，防止雨水进入。
下部是消音器本体。
本体由普通碳钢钢板组焊而成，内部设有消音单元并与本体组焊为一体，以增加刚度。
出口与风道采用焊接或法兰连接。
采用厚、薄片相间吸声体阻抗性复合消声结构，该结构具有消声频带宽、中高频消声量高、阻力较小、适合于大流量等特点。
消声器本体主要由消声器外壳和消声单元组成，外壳为长方体。
中间设消声单元通道，消声单元通道由穿孔网板、超细玻纤棉和玻纤孔布加工制成，消声单元在较宽的频段内都具有比较理想的消声效果，同样亦具有良好的空气动力特性，并对导流、穿孔板进行了特殊设计，进一步降低了阻力损失。
风机入口消音器设计符合JB/T6891-2004《风机用消声器技术条件》。
风机入口消音器设计符合GBT17-88《钢结构设计规范》。
三、规格及技术参数
1、消声器型号：CDSA-A、B、C。
其中：A——长，B——宽，C——高。
2. 技术参数：消音器消音量：大于25dB（A）。
设计流量：一次风机168407m3/h
送风机454244 m3/h
四、安装要点：
1.消声器在现场组装时应根据每个消声单元的编号（见安装图），气流方向按顺序安装。
2.消声单元之间采用法兰连接，法兰之间填塞石棉带密封。
3.消声器用支腿支撑在横梁上，采用焊接固定。
五、注意事项
1、消声器的气体含尘量一般应低于150mg/m3。
如在高粉尘场合下使用，应先经除尘滤清。
2、露天使用加防雨棚，消声器不允许含水雾太大、油雾或腐蚀性气体通过，气体温度≤150℃。
3、如果空气含尘量影响吸音效果，可以半年清洁一次，清刷消音单元表面上的灰尘。
4、定期清理防雨棚立柱四周丝网上的杂物。
