合成高分子防水卷材屋面防水层
合成高分子防水卷材施工方案
合成高分子防水卷材施工方案合成高分子防水卷材施工方案一、工程概述本工程采用合成高分子防水卷材进行防水施工，用于屋面、地下室、地下室、卫生间等部位的防水。
本方案包括材料准备、基层处理、防水层施工、修补及验收等工作。
二、材料准备1. 合成高分子防水卷材：选择具有良好耐候性、耐化学腐蚀性、耐老化性的产品。
2. 基层处理材料：包括水泥、砂浆、底涂材料等。
3. 施工工具：刷子、辊筒、铲刀、砂纸等。
三、基层处理1. 清理基层：清除基层表面的杂物、尘土等，确保基层干燥清洁。
2. 处理裂缝和凹陷：用水泥砂浆填补裂缝和凹陷部位，并用铲刀修平。
3. 基层底涂：选择合适的底涂材料，按照厂家要求进行涂刷，提高基层的附着力。
四、防水层施工1. 涂刷底涂：将合适的底涂材料均匀地涂刷在基层上，厚度不超过0.2mm，确保与基层牢固粘结。
2. 防水卷材铺设：将合成高分子防水卷材按照施工图纸要求进行铺设，确保卷材之间的重叠部分符合要求。
3. 热熔焊接：采用热熔焊接方式将卷材的重叠部分进行焊接，确保焊接质量。
4. 防水层修边：根据需要，对防水层进行修边处理，确保防水层的形状和大小符合要求。
五、修补及验收1. 修补漏损：对防水层进行质量检查，如发现漏损，及时修补。
2. 验收：施工完成后，进行防水层的验收，确保防水效果达到设计要求。
六、安全措施1. 施工人员必须穿着防护服、防滑鞋等个人防护装备，并严格按照操作规程进行操作。
2. 施工现场必须设置明显的安全警示标志，防止他人误入。
以上就是合成高分子防水卷材施工方案，采用该方案进行施工，可以保证防水层的质量和效果，确保建筑物的结构和内部设施不受水分侵蚀。
同时，施工时需要注意人员的安全，避免发生意外事故。
建筑防水材料有哪些
建筑防水材料有哪些建筑防水材料是指用于建筑物防水处理的各种材料，其作用是防止建筑物受到水的侵蚀和渗透，保护建筑物的结构和内部设施不受水的侵害。
在建筑工程中，防水材料的选择和使用对建筑物的使用寿命和安全性有着重要的影响。
下面将介绍一些常见的建筑防水材料。
1. 沥青防水材料。
沥青防水材料是一种常用的建筑防水材料，主要由沥青、油毡、纤维素等原材料组成。
它具有良好的柔韧性和粘接性，能够有效地防止水的渗透。
沥青防水材料适用于各种建筑物的屋面、墙面和地下室等部位的防水处理。
2. 弹性体防水涂料。
弹性体防水涂料是一种以合成高分子材料为基础的防水涂料，具有良好的弹性和耐候性。
它适用于各种建筑物的屋面、墙面和地下室等部位的防水处理，能够有效地抵御风雨侵蚀。
3. 高分子防水卷材。
高分子防水卷材是一种以合成高分子材料为基础的防水材料，具有很好的柔韧性和抗老化性能。
它适用于各种建筑物的屋面、墙面和地下室等部位的防水处理，能够有效地防止水的渗透。
4. 硅酸盐防水涂料。
硅酸盐防水涂料是一种以硅酸盐材料为基础的防水涂料，具有很好的耐水性和耐候性。
它适用于各种建筑物的墙面和地下室等部位的防水处理，能够有效地抵御水的侵蚀。
5. 防水胶粘剂。
防水胶粘剂是一种用于建筑物内部设施的防水处理的胶粘剂，具有很好的粘接性和耐水性。
它适用于各种建筑物内部设施的防水处理，能够有效地防止水的渗透。
6. 防水涂料。
防水涂料是一种用于建筑物内部和外部表面的防水处理的涂料，具有很好的耐水性和耐候性。
它适用于各种建筑物的墙面、地面和屋面等部位的防水处理，能够有效地防止水的侵蚀。
总结。
建筑防水材料种类繁多，每种材料都有其适用的场合和特点。
在选择建筑防水材料时，需要根据具体的建筑结构和使用环境来进行合理的选择，以确保防水效果和使用寿命。
同时，在使用建筑防水材料时，需要严格按照材料的使用说明和施工工艺来进行施工，以确保防水效果和施工质量。
希望以上介绍的建筑防水材料能够对大家有所帮助。
屋面合成高分子防水卷材施工工艺标准
屋面合成高分子防水卷材施工工艺标准1.适用范围本工艺标准适用于合成高分子防水卷材屋面防水层工程粘贴法施工。
2。
施工准备2。
1材料及要求2。
1.1合成高分子卷材2.1。
1.1三元乙丙-丁基橡胶防水卷材规格：厚1.2mm、1。
5mm，长20m，宽1m；＆nbsp；2.1。
1。
2氯化聚乙烯—橡胶共混防水卷材规格：厚1。
2mm、1.5mm,长20m，宽1m、2m；2.1。
1。
3氯化聚乙烯防水卷材规格:厚1。
2mm,长20m,宽0.9m;2。
1。
1.4技术性能：注：I类为高性能塑性体卷材；Ⅱ类为普通塑性体卷材2。
1.2外观检查卷材面应平滑、无空洞、裂纹、折皱以及影响不透水性的其它缺陷。
折痕:每卷不超过2处,总长度不超过20mm；杂质:大于0。
5mm粒不允许;胶块：每卷不超过6处，每处面积不大于4mm2;缺胶：每卷不超过6处，每处不大于7mm，深度不超过本身厚度的30%。
2.1.3贮存、运输.2。
1.3.1应贮存在阴凉通风的室内，避免雨淋、日晒和受潮，严禁接近火源。
2.1。
3。
2卷材应直立堆放，其高度不得超过两层，两层存放或运输时应在两层之间放一块纤维板或胶合板。
短途运输平放不得超过4层.2。
1。
3.3应避免与化学介质及有机溶剂等有害物质接触.2.1。
4辅助材料2。
1.4.1合成高分子防水卷材配套材料2.1。
4.2改性沥青防水涂料、聚合物水泥基复合防水涂料：节点密封材料。
2.1。
4.3改性沥青防水油膏：节点密封材料。
2。
2工具:2.3作业条件2.3.1基层必须坚固、不起砂、不起皮、表面清洁平整,用2m直尺检查,最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。
阴角处应做成半径为20mm的圆角;阳角处应做成半径为50mm的圆角。
2。
3。
2基层必须干燥,其含水率不得大于9%,检测简易方法是将1m×1m卷材或塑料布平铺在基层上,静置3~4小时（阳光强烈时1.5~2小时）后掀开检查,若基层覆盖部位及卷材或塑料布上未见水印即可施工。
2022年技能大赛防水工理论题库

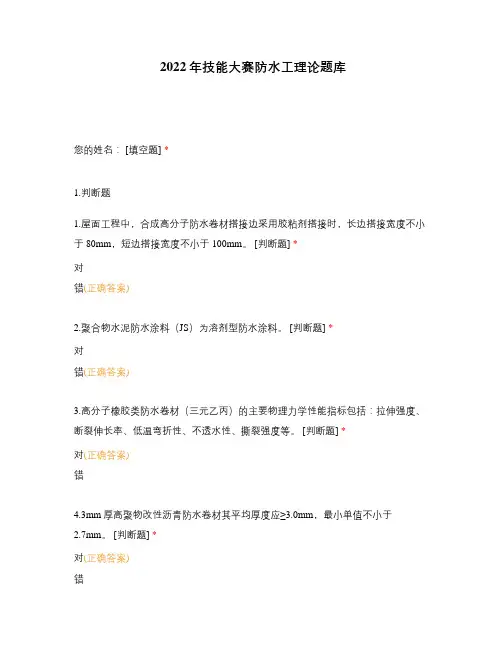

2022年技能大赛防水工理论题库您的姓名： [填空题] *_________________________________1.判断题1.屋面工程中，合成高分子防水卷材搭接边采用胶粘剂搭接时，长边搭接宽度不小于80mm，短边搭接宽度不小于100mm。
[判断题] *对错(正确答案)2.聚合物水泥防水涂料（JS）为溶剂型防水涂料。
[判断题] *对错(正确答案)3.高分子橡胶类防水卷材（三元乙丙）的主要物理力学性能指标包括：拉伸强度、断裂伸长率、低温弯折性、不透水性、撕裂强度等。
[判断题] *对(正确答案)错4.3mm厚高聚物改性沥青防水卷材其平均厚度应≥3.0mm，最小单值不小于2.7mm。
[判断题] *对(正确答案)错5. 涂膜采用胎体增强材料时，宜边涂布边铺胎体。
胎体表面上的涂膜厚度不应小于1.0mm。
[判断题] *对(正确答案)错6. 湿铺防水卷材的长边和短边可以采用自粘搭接，也可采用水泥浆料搭接。
[判断题] *对错(正确答案)7. 热熔法、焊接法施工的防水卷材的环境气温不宜低于-10℃。
[判断题] *对(正确答案)错8. 三元乙丙橡胶防水卷材是耐老化性能最好的防水材料之一。
[判断题] *对(正确答案)错9. 屋面防水工程中采用建筑材料找坡时，坡度宜为2%。
[判断题] *对(正确答案)错10. 采用聚氨酯防水涂料作为屋面隔汽层，其厚度达到防水层要求时，可兼作隔汽层和一道防水层。
[判断题] *错11. 根据保温材料性能和屋面构造，防水层可设置在保温层下面或上面。
[判断题] *对(正确答案)错12. 卷材防水层的基层与突出屋面结构的交接处，以及基层的转角处，找平层均应做成圆弧形，且应整齐平顺。
高聚物改性沥青防水卷材的圆弧半径为50mm。
[判断题] *对(正确答案)错13. 3.0mm Ⅱ型SBS聚酯胎防水卷材可以单层用于地下防水工程。
[判断题] *对错(正确答案)14. 40厚钢筋细石混凝土，分格缝经密封防水处理后，可作为屋面一道刚性防水层。
合成高分子卷材屋面防水层施工工艺与质量标准
合成高分子卷材屋面防水层施工工艺与质量标准一、总则1 范围本标准规定了合成高分子防水卷材屋面防水层的施工要求、方法和质量控制标准。
本标准适用于一般工业与民用建筑屋面防水等级为Ⅰ～Ⅲ级并采用合成高分子防水卷材防水层的施工。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB50300—2013 建筑工程施工质量验收统一标准GB50207—2012 屋面工程质量验收规范GB50345—2012 屋面工程技术规范二、施工准备1 技术准备1.1 熟悉设计图纸和施工验收规范，编制防水施工方案或技术措施。
1.2 审查专业施工队伍的资质，操作人员上岗证。
施工单位由技术人员向防水作业班组进行技术交底。
2 物资准备2.1 施工所需材料应全部进场，相关资料齐全；材料的品种、规格、性能等应符合现行产品标准和设计要求，经验收为合格材料。
2.2 卷材的抽样复验1）同一品种、牌号和规格的卷材，抽验数量为：大于1000卷抽取5 卷；500～1000 卷抽取4 卷；100～499 卷抽取 3 卷；小于100 卷抽取 2 卷。
2）将抽验的卷材开卷进行规格和外观质量检验，全部指标达到标准规定时，即为合格。
其中如有一项指标达不到要求，应在受检产品中加倍取样复检，全部达到标准规定为合格。
复检时有一项指标不合格，则判定该产品外观质量为不合格。
3 施工设施准备3.1 施工机械高压吹风机、电动搅拌机。
3.2 工具用具小平铲、喷灯、橡皮刮板、钢管、滚刷、铁桶、压辊、手持压辊、阴角压辊、热风焊枪、油漆刷、弹线放样工具、嵌缝挤压枪、剪刀等。
3.3 监测装置50m钢卷尺、3m钢卷尺4 作业条件准备找平层应符合规范、设计要求以及工艺要求。
找平层必须牢固并具有较高的强度，不得松动起砂；找平层表面应平整光滑、均匀一致，其平整度不应超过5mm；找平层表面不得有尖角凹坑及破损，如不符合要求应按规定进行修补。
卷材防水屋面的基本构造层次

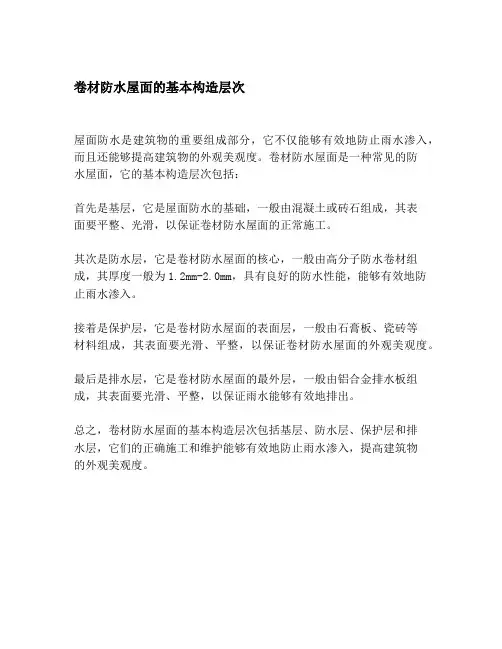

卷材防水屋面的基本构造层次
屋面防水是建筑物的重要组成部分，它不仅能够有效地防止雨水渗入，而且还能够提高建筑物的外观美观度。
卷材防水屋面是一种常见的防
水屋面，它的基本构造层次包括：
首先是基层，它是屋面防水的基础，一般由混凝土或砖石组成，其表
面要平整、光滑，以保证卷材防水屋面的正常施工。
其次是防水层，它是卷材防水屋面的核心，一般由高分子防水卷材组成，其厚度一般为1.2mm-2.0mm，具有良好的防水性能，能够有效地防止雨水渗入。
接着是保护层，它是卷材防水屋面的表面层，一般由石膏板、瓷砖等
材料组成，其表面要光滑、平整，以保证卷材防水屋面的外观美观度。
最后是排水层，它是卷材防水屋面的最外层，一般由铝合金排水板组成，其表面要光滑、平整，以保证雨水能够有效地排出。
总之，卷材防水屋面的基本构造层次包括基层、防水层、保护层和排
水层，它们的正确施工和维护能够有效地防止雨水渗入，提高建筑物
的外观美观度。
合成高分子防水卷材
合成高分子防水卷材合成高分子防水卷材是以合成橡胶、合成树脂或它们两者的共混体为基料，加入适量的化学助剂和填充剂等，采用橡胶或塑料的加工工艺所制成的可卷曲片状防水材料。
一、三元乙丙橡胶防水卷材三元乙丙橡胶简称EPODM，是以乙烯、丙烯和双换戊二烯或乙叉降冰片烯等三种单体共聚合成的三元乙丙橡胶为主体，掺入适量的丁基橡胶、软化剂、补强剂、填充剂、促进剂和硫化剂等，经过配料、密炼、拉片、过滤、热炼、挤出或压延成型、硫化、检验、分卷、包装等工序加工制成可卷曲的高弹性防水材料。
由于它具有耐老化、使用寿命长、拉伸强度高、延伸率大、对基层伸缩或开裂变形适应性强以及重量轻、可单层施工等特点，因此在国外发展很快。
1996年美国美国弹性防水卷材产量为9318万㎡，其中绝大多数为三元乙丙橡胶防水卷材。
日本的三元乙丙橡胶防水卷材每年的应用量已达到2800万㎡。
我国研究、开发、应用三元乙丙橡胶防水卷材较晚，但也有近20年的工程应用历史，并先后在国内外的屋面、地下室、隧道和水池等防水工程中推广应用共达1800万㎡。
目前在国内属高档防水材料，现已形成年产400多万㎡的生产能力。
1. 主要特点（1）耐老化性能好，使用寿命长由于三元乙丙橡胶分子结构中的主链上没有双键，而其他类型的橡胶多数在分子结构的主链上都有双键存在。
因此，当三元乙丙橡胶受到臭氧、紫外线、湿热的作用时，主链上不易发生断裂，这是它的耐老化性能比主链上含有双键的橡胶或塑料等高分子材料优异得多得根本原因。
因此，采用三元乙丙橡胶为主体制成得卷材作防水层，能经得起长期风吹、雨淋、日晒的考验。
(2)弹性好，拉伸性能优异三元乙丙橡胶防水卷材的拉伸强度高（≥7N//m㎡)，断裂伸长率大（≥450%），回弹性好，抗裂性极佳，能够适应防水基层伸缩或开裂变形的需要。
（3）耐高低温性能好三元乙丙橡胶防水卷材的脆性温度很低（-45℃以下），耐热性能优良（达160℃以上），可在较低气温条件下进行施工作业，并能在严寒或酷热的气候环境中长期使用。
建筑工程合成高分子防水卷材屋面防水层施工工艺
合成高分子防水卷材屋面防水层施工工艺本章适用于采用高分子防水卷材铺贴屋面的防水工程。
4．1 材料要求4.1.1 合成高分子卷材，常用的有：三元乙丙—丁基橡胶防水卷材，规格：厚1．2mm、1.5mm，宽1m，长20m；氯化聚乙烯—橡胶共混防水卷材，规格：厚1.2mm、1.5mm,宽1m、2m,长20m；氯化聚乙烯防水卷材，规格：厚1.2mm，宽0.9m(20m/卷)。
1三元乙丙—丁基橡胶防水卷材性能见表4.1.1-1。
表4.1.1-1 三元乙丙—丁基橡胶防水卷材性能表2 氯化聚乙烯—橡胶共混防水卷材技术性能见表4.1.1-2表4.1.1-2 氯化聚乙烯—橡胶共混防水材料技术性能3 氯化聚乙烯防水卷材技术性能见表4.1.1-3。
表4.1.1-3 氯化聚乙烯防水卷材技术性能4.1.2合成高分子防水卷材配套材料见表4.1.2表4.1.2 合成高分子防水卷材配套材料选择注：第5节操作工艺中为三元乙丙防水卷材使用的配套材料，其他防水卷材按相应的配套材料使用。
4．2 主要机具一般应配备的合成高分子防水卷材施工机具见表4.2。
表4.2 合成高分子防水卷材施工机具4.3 作业条件参看本篇第三章“高聚物改性沥青防水卷材屋面防水层”第3.3节内容。
4.4操作工艺4.4.1工艺流程（以三元乙丙防水卷材为例）：4.4.2涂刷聚氨酯底胶：1 配制底胶：将聚氨酯材料按甲：乙：二甲苯=1：1.5：1.5的比例（重量比）配合搅拌均匀：配制成底胶后，即可进行涂刷。
2 涂刷底胶（相当于冷底子油）：将配制好的底胶用长把滚刷均匀涂刷在大面积基层上，厚薄要一致，不得有漏刷和白点现象；阴阳角管根等部位可用毛刷涂刷；在常温情况下，干燥4h以上，手感不粘时为准，即可进行下道工序。
4.4.3复杂部位附加层：1 增补剂配制：将聚氨酯材料按甲：乙组份以1：1～1.5的比例（重量比）配合搅拌均匀，即可进行涂刷；配制量视需要确定，不宜一次配制过多，防止多余部分固化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合成高分子防水卷材屋面防水层
本章适用于采用高分子防水卷材铺贴屋面的防水工程。
一、材料要求
（一）合成高分子卷材，常用的有：三元乙丙一丁基橡胶防水卷材，规格：厚 1.2mm, 1.5mm,宽Im ,长20m；氯化聚乙烯一橡胶共混防水卷材，规格：厚 1.2mm, 1.5mm,宽Im、2m,长20m；氯化聚乙烯防水卷材，规
格：厚1.2mm,宽0.9m（20m/卷）。
精品文档收集整理汇总
1三元乙丙一丁基橡胶防水卷材性能见表1-1。
表1-1 三元乙丙一丁基橡胶防水卷材性能表
2氯化聚乙烯一橡胶共混防水卷材技术性能见表1-2。
表1-2氯化聚乙烯一橡胶共混防水卷材技术性能
3氯化聚乙烯防水卷材技术性能见表1-3。
表1-3 氯化聚乙烯防水卷材技术性能
表2 合成高分子防水卷材配套材料选择
注：第节操作工艺中为三元乙丙防水卷材使用的配套材料，其他防水卷材按相应的配套材料使用。
、主要机具
一般应配备的合成高分子防水卷材施工机具见下表。
三、作业条件
1屋面防水层施工前，应认真审核图纸做好技术交底。
各道工序应建立自检、交接检和专职人员检查的“三检”制度，并有完善的检查记录。
防水层施工前，应经监理单位（或建设单位）检查验收。
精品文档收集整理汇总
2防水层应由经资质审查后合格的防水专业队伍进行施工。
作业人员应持有当地建设行政主管部门颁发的
上岗证。
3铺贴防水层的基层表面，应将尘土、杂物彻底清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。
设备预埋件己安装好。
精品文档收集整理汇总
4伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。
屋面防水层完工后，不得在其上凿孔
打洞或重物冲击。
精品文档收集整理汇总
5防水层施工严禁在雨天、雪天和五级风及其以上时施工。
高聚物改性沥青防水卷材采用冷粘法施工时环
境气温不得低于5C,热熔法施工时环境气温不得低于-10C。
精品文档收集整理汇总
6基层坡度应符合设计要求，在坡度大于25%的屋面上施工时，应采取固定措施，固定点应密封严密。
7基层表面应保持干燥，并要平整、牢固，阴阳角转角处应做成圆弧或钝角。
干燥程度的简易检验方法，
是将1卷材平坦地干铺在找平层上，静置
3--4小时后掀开检查，找平层与卷材上未见水印即可铺设。
品文档收集整理汇总
8防水所用的卷材、胶粘剂、基层处理剂、二甲苯等，均属易燃物品，存放和操作应远离火源，在通风、
T 卷材接头密封 T 畜水试验 T 卷材保护层 T 验收
（二）涂刷聚氨醋底胶:
1配制底胶：将聚氨醋材料按甲：乙：二甲苯二
1 : 1.5 : 1.5 的比例（重量比）配合搅拌均匀；配
制成底胶后，即可进行涂刷。
精品文档收集整理汇总
2涂剧底胶（相当于冷底于油）：将配制好的底胶用长把滚刷均匀涂刷在大面积基层上，厚薄要一致，
不得有漏刷和白点现象，阴阳角管根等部位可用毛刷涂刷；在常温情况下，干燥 4h 以上，手感不粘时为
准，即可进行下道工序。
精品文档收集整理汇总
（三）复杂部位附加层：
1增补剂配制：将聚氨酷材料按甲：乙组份以
1： 1:1.5的比例（重量比）配合搅拌均匀，即可进行涂
刷；配制量视需要确定，不宜一次配制过多，防止多余部分固化。
精品文档收集整理汇总
2按上述方法配制好以后，用毛刷在阴角、排水口、通气孔根部等处，涂刷均匀，做为细部附加层，
厚度以1.5mm 为宜，待其固化 24h 后，即可进行下道工序。
精品文档收集整理汇总
（四）铺贴卷材防水层：
1铺贴前在未涂胶的基层表而排好尺寸，弹出标准线，为铺好卷材创造条件。
卷材铺贴方向应符合下
列规定：屋面坡度小于 3 %时，卷材宜平行屋脊铺贴；
精品文档收集整理汇总
屋面坡度在3%以上或屋面受震动时，卷材可平行或垂直屋脊铺贴：上下层卷材不得相互垂直铺贴。
2铺贴卷材时，先将卷材摊开在平整、干净的基层上清扫干净，用长把滚刷蘸
CX404 （或其他合成高
分子胶粘剂）胶均匀涂刷在卷材表面，在卷材接头部位应空出 100mm 不涂胶，刷胶厚度要均匀，不得有漏
底或凝聚块存在。
当胶粘剂静置
10-20min 干燥，指触不粘手时，用原来卷卷材的纸筒再卷起来，卷时要
求端头平整，不得卷成竹笋状，并要防上进入砂粒、尘土和杂物。
精品文档收集整理汇总
3基层涂布胶粘剂：已涂的基层底胶干燥后，在其表面涂刷 CX404胶，涂刷要用力适当，不要在一处
反复涂刷，防止粘起底胶，形成凝聚块，影响铺贴质量。
复杂部位可用毛刷均匀涂刷，用力要均匀，涂胶 后指触不粘时，开始铺贴卷材。
精品文档收集整理汇总
（一）工艺流程（以三元乙丙防水卷材为
基层涂刷胶粘剂 T 卷材涂刷胶粘剂 T 卷材铺贴 干燥的室内存放，防止发生意外。
四、操作工艺
精品文档收集整理汇总
4铺贴时从流水坡度的下坡开始，先远后近的顺序进行，使卷材长向与流水坡度垂直，搭接顺流水方
向。
将已涂刷好CX404胶（粘结剂）预先卷好的卷材，穿入①30mm长1.5m的锹把或铁管，由二人抬起，
将卷材一端粘结固定，然后沿弹好的标准线向另一端铺贴；操作时卷材不要拉的太紧，每隔lm 左右向标准线靠贴一下，依次顺序对准线边铺贴，或将已涂好胶的卷材，按上述方法推着向后铺贴。
但是无论采取哪种方法铺贴均不得拉伸卷材，要防止出现皱折。
精品文档收集整理汇总
铺贴卷材时要减少阴阳角的接头，铺贴平面与立面相连接的卷材，应由下向上进行，使卷材紧贴阴阳角，不得有空鼓或粘贴不牢等现象。
精品文档收集整理汇总
5排除空气，每铺完一张卷材，应立即用干净的长把滚刷从卷材的一端开始在卷材的横方向顺序用力滚压一遍，以便将空气彻底排出。
精品文档收集整理汇总
6为使卷材粘贴牢固，在排除空气后，用30kg重、300mm长的外包橡皮的铁辊滚压一遍，立面用手持
压辊滚压粘牢。
精品文档收集整理汇总
（五）接缝处理：
1在未涂刷CX404胶的长、短边100mm处，每隔1m左右用CX404胶涂一下，待其基本干燥后，将接缝翻开临时固定。
精品文档收集整理汇总
2卷材接缝用丁基粘结剂粘结，先将A、B两组份材料，按1:1的（重量比）配合比搅拌均匀，用毛刷均匀涂刷在翻开的接缝表面，待其干燥30min 后（常温15min 左右），即可进行粘合，从一端开始用手一边压合一边挤出空气；粘贴好的搭接处，不允许有皱折、气泡等缺陷，然后用铁辊滚压一遍；沿卷材边缘用聚氨酯密封膏封闭。
精品文档收集整理汇总（六）卷材末端收头：为使卷材末端收头粘贴牢固，防止翘边和渗水漏水，用聚氨酯密封膏等密封材料封闭严密后，再除刷
一层聚氨酯涂膜防水材料。
精品文档收集整理汇总
防水层铺贴不得在雨天、雪天、大风天施工。
（七）保护层：参照高聚物改性沥青防水卷材屋面保护层做法。
五、质量标准
（一）主控项目：、
1卷材防水层所用卷材及其配套材料，必须符合设计要求。
2卷材防水层不得有渗漏或积水现象。
3卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设
计要求。
（二）一般项目：
1卷材防水层的搭接缝应粘（焊）牢固、密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头
5 / 6
2卷材防水层上的撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石砼保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。
精品文档收集整理汇总
3排汽屋面的排汽道应纵横贯通，不得堵塞。
排汽管应安装牢固，位置正确，封闭严密。
4卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为-10mm。
六、成品保护
1己铺贴好的卷材防水层，应及时采取保护措施，不得损坏，以免造成隐患。
2穿过屋面、墙面等处的管根，不得损伤变位。
3变形缝、水落口等处施工中临时堵塞的废纸、麻绳、塑料布等，完工后应及时清理出去，保持管内、口内畅通无阻。
精品文档收集整理汇总
4防水层施工完成后，应及时做好保护层。
5施工时不得污染墙面等部位。
七、应注意的问题
1 空鼓：卷材防水层空鼓，发生在找平层与卷材之间，且多在卷材的接缝处，其原因是防水层中存有水分，找平层不干，含水率过大；空气排除不彻底，卷材没有粘贴牢固。
施工中应控制基层含水率，并应把住各道工序的操作关。
精品文档收集整理汇总
2 渗漏：渗水、漏水发生在穿过屋面管根、出水口、伸缩缝和卷材搭接处等部位。
伸缩缝未断开，产生防水层撕裂：其他部位由于粘贴不牢、卷材松动或衬垫材料不严、有空隙等；接搓处漏水原因是甩出的卷材未保护好，出现损伤和撕裂，或基层清理不干净，卷材搭接长度不够等。
施工中应加强检查，严格执行工艺规程认真操作。
精品文档收集整理汇总
3屋面防水施工中应严格按照《北京市建筑工程施工安全操作规程》中的有关规定做好安全防护，避免发生安全事故。
精品文档收集整理汇总
4屋面防水施工中用于溶解基层处理剂的有机溶剂应有专人妥善保管，特别是甲醛及苯类溶剂应采取有效措施防止中毒。
精品文档收集整理汇总。
