活性炭设计参数.
活性炭设计参数
SJL-1.3 B 0.6 HG
L／BLeabharlann SJL-1.5 B 0.6 HGL／B
SJL-1.8 B 0.6 HG
L／B
SJL-2.3 B 0.6 HG
L／B
SJL-4.0 B 0.6 HG
L／B
SJL-5.0 B 0.6 HG
L／B／h）m／h）81500.35～60≤0.60.013～
.65～60≤0.60.059～
活性炭过滤器技术选型表：
工作
处理滤
工作压过滤滤料活性炭过滤器型规格水量速罐体尺寸温度力面积高度炭号（mm）（M3（D×H（mm）（℃）（Mpa）（m2）（mm）（kg）SJL-0.3 B 0.6 HG
L／B
SJL-0.6 B 0.6 HG
L／B
SJL-0.7 B 0.6 HG
L／B
SJL-0.9 B 0.6 HG
（活性炭过滤器如产品更新换代，设备规格有所变动，恕不另行通知）活性炭过滤器技术参数：
活性炭过滤器过滤速度：8～20 m／h
活性炭过滤器滤料粒径：0.6～1.2 mm
活性炭过滤器反冲洗强度：8～9 L／s·m2
活性炭过滤器工作温度：5～60℃
活性炭过滤器滤层阻力：
>0.05 MPa
活性炭过滤器反冲洗时间：4～10 min
×165
×165
×157
0610×183
0008SJL-8.0 B 0.6 HG760×.05～60≤0.60.821～L／B 0108SJL-12.0 B 0.6 H915×.05～60≤0.61.233～GL／B 0108SJL-15.0 B 0.6 H1016×.05～60≤0.61.233～GL／B 20108SJL-26.0 B 0.6 H15×.05～60≤0.62.611～GL／B 40108SJL-45.0 B 0.6 H2016×.05～60≤0.64.550～GL／B 90108SJL-70.0 B 0.6 H2520×.05～60≤0.67.002～GL／B 70108SJL-100.0 B 0.6100.10.123024×～60≤0.6～HGL／B 0108SJL-120.0 B 0.6120.12.113224×～60≤0.6～HGL／B 005010

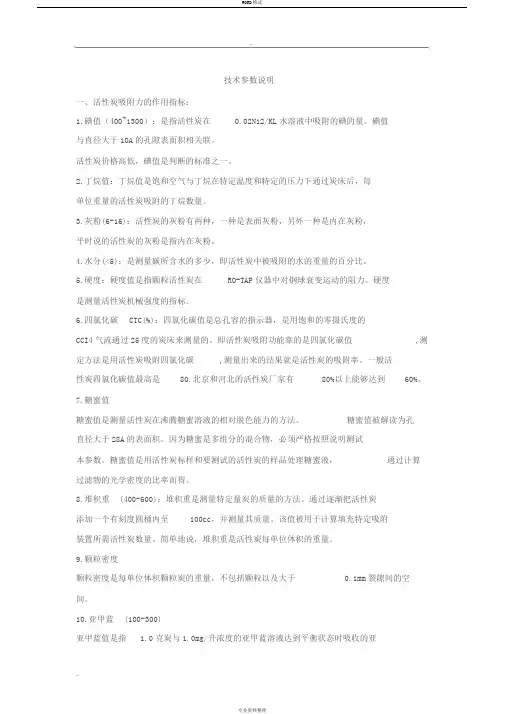

活性炭技术参数定义说明
技术参数说明一、活性炭吸附力的作用指标：1.碘值（400~1300）：是指活性炭在0.02N12/KL水溶液中吸附的碘的量。
碘值与直径大于10A的孔隙表面积相关联。
活性炭价格高低，碘值是判断的标准之一。
2.丁烷值：丁烷值是饱和空气与丁烷在特定温度和特定的压力下通过炭床后，每单位重量的活性炭吸附的丁烷数量。
3.灰粉(6-16)：活性炭的灰粉有两种，一种是表面灰粉，另外一种是内在灰粉，平时说的活性炭的灰粉是指内在灰粉。
4.水分(<5)：是测量碳所含水的多少，即活性炭中被吸附的水的重量的百分比。
5.硬度：硬度值是指颗粒活性炭在RO-TAP仪器中对钢球衰变运动的阻力。
硬度是测量活性炭机械强度的指标。
6.四氯化碳CTC(%)：四氯化碳值是总孔容的指示器，是用饱和的零摄氏度的CCI4气流通过25度的炭床来测量的。
即活性炭吸附功能靠的是四氯化碳值,测定方法是用活性炭吸附四氯化碳,测量出来的结果就是活性炭的吸附率。
一般活性炭四氯化碳值最高是80.北京和河北的活性炭厂家有80%以上能够达到60%。
7.糖蜜值糖蜜值是测量活性炭在沸腾糖蜜溶液的相对脱色能力的方法。
糖蜜值被解读为孔直径大于28A的表面积。
因为糖蜜是多组分的混合物，必须严格按照说明测试本参数。
糖蜜值是用活性炭标样和要测试的活性炭的样品处理糖蜜液，通过计算过滤物的光学密度的比率而得。
8.堆积重(400-600)：堆积重是测量特定量炭的质量的方法。
通过逐渐把活性炭添加一个有刻度圆桶内至100cc，并测量其质量。
该值被用于计算填充特定吸附装置所需活性炭数量。
简单地说，堆积重是活性炭每单位体积的重量。
9.颗粒密度颗粒密度是每单位体积颗粒炭的重量，不包括颗粒以及大于0.1mm裂隙间的空间。
10.亚甲蓝(100-300)亚甲蓝值是指 1.0克炭与1.0mg/升浓度的亚甲蓝溶液达到平衡状态时吸收的亚甲蓝的毫克数。
11.磨损值磨损值是测量活性炭的耐磨阻力的指标。
颗粒活性炭的磨损值说明颗粒在处理过程中降低颗粒的阻力。
活性炭喷淋塔集气罩设计参数与技术规格
活性炭喷淋塔集气罩设计参数与技术规格活性炭、喷淋塔以及集气罩是常见的空气净化设备，用于去除空气中的污染物，适用于工业排放的废气处理、室内空气净化等领域。
设计参数和技术规格对于这些设备的性能和效果至关重要。
以下是针对活性炭、喷淋塔和集气罩的设计参数和技术规格的详细介绍。
一、活性炭活性炭是一种具有高度孔隙结构和大比表面积的多孔性吸附材料，广泛应用于空气净化领域。
下面是活性炭设计参数和技术规格的要点：1.孔径大小：活性炭的吸附性能与孔隙结构有关，一般包括微孔、中孔和大孔三种。
设计时需要根据污染物的性质和分子尺寸选择合适的活性炭孔径。
2.比表面积：活性炭的吸附能力与其比表面积成正比，一般以m^2/g 为单位。
设计时需根据需要的吸附效果选择合适的比表面积。
3.吸附速度：活性炭的吸附速度影响其处理污染物的效率，设计时需要考虑污染物浓度和吸附负荷等因素，确保活性炭具有足够的吸附能力。
4.活性炭床厚度：活性炭床厚度直接影响床层的吸附效果，设计时需根据处理空气流量和需要的净化效率进行合理确定。
5.替换周期：活性炭的吸附饱和后需要更换或再生，设计时需考虑活性炭的经济性和操作周期，确定合适的替换周期。
二、喷淋塔喷淋塔是通过利用喷淋液将废气中的污染物溶解或吸附到液滴中进行处理的设备，下面是喷淋塔设计参数和技术规格的要点：1.喷雾液进口浓度：根据废气中污染物的性质和浓度确定喷雾液的进口浓度，需要保证喷雾液具有足够的溶解或吸附能力。
2.喷射液体速度：喷淋塔采用喷射装置将喷雾液细密均匀地喷射到喷淋塔中，需要根据废气流量、喷淋液体性质和塔高等因素确定适当的喷射速度。
3.塔高和直径：喷淋塔的塔高和直径需要根据废气流量和处理效率确定，保证废气在塔内有足够的停留时间和接触面积以实现污染物的去除。
4.喷雾层数和类型：喷淋塔通常分为多层喷淋，需要根据废气中不同污染物的性质和浓度选择合适的喷雾液类型和布置方式。
5.清除效率和压降：设计时需要确保喷淋塔在规定的压降范围内能够实现预期的去除效率，同时考虑设备的运行和维护成本。
活性炭吸附原理与设计参数
活性炭吸附原理与设计参数1、介绍活性炭吸附过滤塔是一种废气过滤吸附异味的环保设备产品，活性炭吸附塔具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭具有去除甲醛、苯、TVOC等有害气体和消毒除臭等作用，活性炭吸附塔现广泛用于电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理，其中最适用于喷漆废气处理的净化。
2、工作原理含尘气体由风机提供动力，负压进入活性炭吸附塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过滤器后，进入设备排尘系统，净化气体高空达标排放。
3、技术介绍活性炭是一种黑色粉状、粒状或丸状的无定形具有多孔的炭。
主要成份为炭，还含有少量氧、氢、硫、氮、氯。
也具有石墨那样的精细结构，只是晶粒较小，层层不规则堆积。
具有较大的表面积（500～1000 m2/克）。
有很强的吸附能力，能在它的表面上吸附气体，液体或胶态固体。
对于气、液的吸附可接近于活性炭本身的质量的。
其吸附作用是具有选择性，非极性物质比极性物质更易于吸附。
在同一系列物质中，沸点越高的物质越容易被吸附，压越大、温度越低，浓度越高，吸附量越大，反之，减压、升温有利气体的解吸。
活性炭常用于气体的吸附、分离和提纯、溶剂的回收、糖液、油脂、甘油、药物的脱色剂，饮用水或冰箱的除臭剂，防毒面具的滤毒剂，还可用作催化剂或金属盐催化剂的截体。
活性炭吸附器设备型号及参数处理风（m3/h）活性炭(吨)设备阻（pa）重量（Kg）外型尺寸（mm）5000 0.1-0.2 800 420 600×1250×125010000 0.2-0.3 800 550 1500×1250×125015000 0.3-0.4 800 750 2000×1250×125020000 0.4-0.5 800 900 2500×1250×125025000 0.5-0.6 800 1080 2500×1250×150030000 0.6-0.7 800 1200 3000×1250×180035000 0.7-0.8 800 1450 3500×1250×220040000 0.8-0.9 800 1750 3500×1500×220060000 1.0-1.1 800 1800 3500×1700×2200[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]。
活性炭吸附塔风量计算
活性炭吸附塔风量计算
活性炭吸附塔风量计算设计风量:Q=20000m/h=5.56m/s参数设计要求:
设计风量:Q=20000m/h=5.56m/s参数设计要求:
1、管道风速:V:=10~20m/s
2、空塔气速为气体通过吸附器整个横截面的速度。
空塔风
速:V2=0.8~1.2m/s3过滤风速:V3=0.2~0.6m/s
4、过滤停留时间:T=0.2~2s
5、碳层厚度:h=0.2~0.5m
6、碳层间距:0.3~0.5m
活性炭颗粒性质:
平均直径d-.003m表观密度p=670kglm，堆积密度p=470 kglm3孔隙率0.5-0.75，取0.75
(1)、管道直径d取0.8m 则管道截面积A:=0.50m
(2)、取炭体宽度B=2.2m 塔体高度H=2.5m
则空塔风速V2=5.56-2.2+2.5=1.01m/s 满足设计要求。
(3)、炭层长度L; 取 4.3m 2 层炭体，
则过滤风速V=5.56-2.2+4.3-2-0.75=0.392m/s 满足设计要求。
(4)、取炭层厚度为0.35m 炭层间距取0.5m
则过滤停留时间T;=0.35:0.392=0.89s 满足设计要求。
(5)、塔体进出口与炭层距离取0.1m 则塔体主体长度
[=4.3+0.2=4.5m
则塔体长度L=4.5+0.73X=5.96m
考虑安装的实际情况:塔体尺寸LxBxH=6m*2.2m*2.5m。
活性炭、喷淋塔、集气罩设计参数与技术规格
活性炭、喷淋塔、集气罩设计参数与技术规格一、活性炭1、截面积风速取0.5-1.0m/s，大多数情况下取0.6-0.7m/s；2、活性炭风阻为250-300Pa/10cm，一般取20-30cm厚；3、对于风量较小的可以采取单层吸附形式（＜12000m³/h），设计示意图见图一；4、风量较大时可以采取双层或多层吸附形式（＞12000m³/h），设计示意图见图二；5、非极性物质比极性物质更易于吸附，在同一系列物质中，沸点越高的物质越易被吸附，分子量越大越易被吸附；6、蜂窝活性炭滤网的过滤设计风速为1m/s，风阻约30Pa/1cm厚，吸附效果较差，仅用于简易处理设施（应付环保检查）；7、活性炭纤维棉的过滤设计风速为0.2-0.3m/s，风阻为40-60Pa/1cm厚，厚重250±10g/㎡（3.5-4mm）。
二、喷淋塔1、分为立式喷淋塔和卧式喷淋塔两种。
卧式喷淋塔以用于降温、水洗居多，立式喷淋塔多用于酸碱中和、强氧化和水过滤等。
2、立式喷淋塔的设计：净化塔的尺寸：D=2×√Q3600×π×V注：式中D表示喷淋塔直径，单位mQ表示风量，单位m³/hV表示空塔流速，单位m/s3、空塔流速设计需根据废气性质和实际应用要求进行设计，一般设计规律如下：①含氰废气，V取0.3-0.6m/s，停留时间取8-10s；②含铬废气，V取0.3-0.6m/s，停留时间取9-12s；③含氨废气，V取0.3-0.6m/s，停留时间取7-12s；④酸性废气（HCl、硫酸雾），V取1m/s，停留时间取5-6s；⑤含NO X废气，V取0.3-0.6m/s，停留时间取8-10s；⑥含HF废气，V取0.3-0.6m/s，停留时间取9-12s（不宜采用填料塔，氟化物多为难溶或不溶物质，易造成堵塞，通常采取旋流板塔或者空塔）；⑦含尘气体（以除尘为主要目的），采用卧式喷淋塔，V取0.8-1.0m/s，停留时间取3-4s；⑧有机废气（溶于水、酸或碱的以及可加强化剂【如次氯酸钠等】去除的），V取0.4-0.6m/s，停留时间取8-12s；4、喷淋塔的液气比一般按2.0-2.5L/m³设计；5、各类型废气的处理方法：①含铬废气需采用过滤回收预处理和湿式喷淋深度处理相结合的方式。
活性炭技术参数及易林家用活性炭
易林家用活性炭是由巩义市腾飞活性炭有限公司于2010年5月24日申请注册并推出的一款家用活性炭产品，其产品选用天然椰子壳，由国内先进的生产加工工艺制造而成，具有碘吸附值高、比表面积大、强度高、微孔发达等特点，针对目前家居装修污染严重及持续长等问题，起到吸附甲醛、苯系物、氨气及氡气等有害气体，兼顾防潮、除味等作用。
技术参数：碘吸附值：1000mg/g四氯化碳：60%-70%强度：90PH值：≥7比表面结：1200㎡/g总孔容积：1.0cm3 /g作用分类：1、室内装修新家具专用活性炭：用于吸附新家俱持续释放的甲醛、苯系物、及各种异味。
新购买或订做的衣橱由于使用了板材及油漆、清漆等涂料，这些产品中都会含有大量的甲醛，向外散发的甲醛会附着在衣物上，而穿着带有甲醛的衣服特别是内衣，会造成皮肤瘙痒肿帐，而且甲醛还有致癌作用。
另外，衣柜向外散发的甲醛还会漂浮于室内空间，与其他装修污染物一起对人体造成很大的危害！2、室内空气净化专用活性炭：用于办公室、酒店、家庭居室、卫生间等及其他公共场所室内空气净化，特别适用于封闭空间空气质量差引起的头晕恶心等。
3、汽车专用活性炭：用于预防新车气味重，材质含甲醛量大引起的头晕，中毒等症状，还可以用于车内封闭空间吸附烟味等。
据有关专家介绍，新车内刺鼻气味，主要是车辆在装配时用的黏合剂散发出来所致。
如果味道浓烈，说明车内可能存在甲醛、苯等有害气体超标现象。
有检测结果显示，它们主要是：汽车座椅、仪表盘塑料件、地胶、地毯、顶棚、汽车座套、方向盘套、油漆、黏合剂、车内空调、汽车香水11个部位。
4、橱柜地板专用活性炭：用于木地板等祛味、防潮、防霉、防虫蛀，保护地板不变形。
它利用了活性炭强大的吸附能力和双向调湿机能，置于地板下面，可以有效的调节湿度，使地板不变形、不受潮、无异味、不发霉、永远干燥清新。
潮湿是实木地板的最大杀手。
一般而言，与地板接触的底部环境湿度会高于地板本身，另外，再加上空气中的水分长时间的侵蚀，地板容易受潮膨胀，造成相互挤压，引起开裂，同时长时间的受潮还会引起地板的霉变等等。
活性炭、喷淋塔、集气罩设计参数与技术规格
活性炭、喷淋塔、集气罩设计参数与技术规格一、活性炭1、截面积风速取0.5-1.0m/s，大多数情况下取0.6-0.7m/s；2、活性炭风阻为250-300Pa/10cm，一般取20-30cm厚；3、对于风量较小的可以采取单层吸附形式（＜12000m³/h），设计示意图见图一；4、风量较大时可以采取双层或多层吸附形式（＞12000m³/h），设计示意图见图二；5、非极性物质比极性物质更易于吸附，在同一系列物质中，沸点越高的物质越易被吸附，分子量越大越易被吸附；6、蜂窝活性炭滤网的过滤设计风速为1m/s，风阻约30Pa/1cm厚，吸附效果较差，仅用于简易处理设施（应付环保检查）；7、活性炭纤维棉的过滤设计风速为0.2-0.3m/s，风阻为40-60Pa/1cm厚，厚重250±10g/㎡（3.5-4mm）。
二、喷淋塔1、分为立式喷淋塔和卧式喷淋塔两种。
卧式喷淋塔以用于降温、水洗居多，立式喷淋塔多用于酸碱中和、强氧化和水过滤等。
2、立式喷淋塔的设计：净化塔的尺寸：D=2×√Q3600×π×V注：式中D表示喷淋塔直径，单位mQ表示风量，单位m³/hV表示空塔流速，单位m/s3、空塔流速设计需根据废气性质和实际应用要求进行设计，一般设计规律如下：①含氰废气，V取0.3-0.6m/s，停留时间取8-10s；②含铬废气，V取0.3-0.6m/s，停留时间取9-12s；③含氨废气，V取0.3-0.6m/s，停留时间取7-12s；④酸性废气（HCl、硫酸雾），V取1m/s，停留时间取5-6s；⑤含NO X废气，V取0.3-0.6m/s，停留时间取8-10s；⑥含HF废气，V取0.3-0.6m/s，停留时间取9-12s（不宜采用填料塔，氟化物多为难溶或不溶物质，易造成堵塞，通常采取旋流板塔或者空塔）；⑦含尘气体（以除尘为主要目的），采用卧式喷淋塔，V取0.8-1.0m/s，停留时间取3-4s；⑧有机废气（溶于水、酸或碱的以及可加强化剂【如次氯酸钠等】去除的），V取0.4-0.6m/s，停留时间取8-12s；4、喷淋塔的液气比一般按2.0-2.5L/m³设计；5、各类型废气的处理方法：①含铬废气需采用过滤回收预处理和湿式喷淋深度处理相结合的方式。
