简论无功功率及无功补偿配置
简论无功功率及无功补偿配置
摘要交流电力系统可以看成是有功电源负荷和无功电源负荷两个并存且不可分割的电力系统。
如果说交流系统运行的目的是传输和消费电能，那么无功系统运行就是为此目的而不可缺少的手段。
使用无功系统不仅使交流电电压维持稳定，确保电网供电系统工作的稳定性及可靠性，并降低电网在传送电量过程中的能量损失。
【关键词】电力系统无功功率无功补偿配置
当前能够对能源进行有效利用并便于传输的供电系统基本上都是交流电形式，即其电压和电流变化在时间轴上的变化规律是按照正弦周期性变化。
电流及电压值随时间轴按正弦方式作周期变化的交流电力系统，是当今有效利用能源、方便传输能量、灵活使用能量的有利工具。
相比于直流供电形式，交流系统电源主要以两种方式向负载供应电功率：有功功率及无功功率，有功功率即实现将电能转为其他用途的功率(如光能、机械能等)，而无功功率则主要在电网线路内部用于电、磁场之间的转化，以及在一些特殊电器件中形成并保持磁场。
在正常情况下电力系统中的无功功率是由异步电动机、电力变压器，电弧炉和线路无功损耗以及串并联电抗器等无功负荷产生的，其中电机、变压器在电网中所占的无功功率比例是最高的，有些甚至占全厂负荷载重的80%之上。
若此时电网供给的无功功率不能满足其负载需求，则无功电源及其负载保持低电压平衡。
由于电力系统运行电压水平低，会给电力系统带来一系列危害，表现在以下四个方面：
1 设备出力不足
线路及变压器装置允许的通过容量减少，由于并联电容器与之电压有平方关系，故其也减少出力，进而造成无功功率更少，导致发电机出力不足，电压降低幅度在10%到15%，有功、无功功率出力降低约为10%到15%。
2 设备损坏
由于电压低，用户电动机出力降低。
如果电压降低20%，电动机转矩减少36%，电流增加约为20~25%，设备温度升高12~15%。
若电压降低，则无法带动电机轴正常运转，造成其堵转，绕组形成过电流，因发热过多而烧坏设备。
3 电力系统损耗增加
线路、变压器有功损耗和无功损耗增加。
如果线路电压平均降低15%，线路损耗增加大约32%。
4 电力系统稳定度降低
若电网系统的无功功率不足时，则发电机无功出力将被迫增大，同时受端系统的电压值降低。
若送电线路突发故障时，电源供给的无功功率更小，则受端系统的电压降低幅度更大，若电压降到低于额定值的70%或更多，则可能会造成电压崩溃，进而造成断电。
由于无功不足带来的危害极大，需要用无功补偿设备补偿系统中无功功率的不足，以维持整个系统的无功平衡和稳定。
电容器、调相机和静止无功补偿器是
无功补偿的主要设备，而其中的电容器具有小成本投入、有功功耗低且运维管理便利等特点，因而常使用并联形式的电容器用于电网运行系统中的无功功率补偿器件。
当其连接到电网线路时，需注意以下要求：
（1）为降低因无功功率在传输中造成的电网有功功率的损耗，原则上应对无功功率进行就地平衡补偿，即低电压区的无功功率使用低压电容器件进行补偿，高电压区进行高压补偿；另外，在正常环境下的电厂中，低压电容器应尽量以分散形式补偿；针对容量大、负荷稳定且频繁工作的用电设备的无功功率补偿，应单独就地进行。
（2）若使用的电容器容量值较大，则应按照其工作电压变化情况、负荷跳动、设备本身的技术条件、电网处的背景谐波含量等因素进行分组，且分组后的电容器装置在各组中工作时，不能出现谐振情况。
（3）为了抑制谐波和抑制涌流，电容器组宜串联适当参数的电抗器。
仅用于抑制涌流时，电抗率宜取0.1%~1.0%。
在对谐波进行抑制时，电抗率的选定需以并联电容器件接到电网处的背景谐波含量为参考依据。
（4）为更好地对无功功率进行补偿，并减少功耗，应避免用户向电网传输无功功率；在高压区无高压负载时，不应在高压区安装并联电容器。
为使无功功率在远程传输或多级变压器中功率损失降低最低，并减少在其过程中造成的有功功耗，提升电网的整体供电效率，对无功功率的补偿应遵循“就地补偿、分层分区进行平衡”等原则。
这个原则对地区配电网显得尤其重要，以下是根据东北电网和一些地区电网的实际调查分析，无功负荷构成比例参加如图：
通过表格看出，地区电网中负荷和配电网无功网损占无功总负荷的80%左右；35KV及以上电网无功网损占20%左右，所以合理配置配电网中的无功补偿显得尤其重要。
综上所述，在供配电电网中进行无功补偿和无功平衡，是保障电网中电压稳定及满足用户对用电质量需求的必要方法，同时对降低电能的损耗，提高电网在供电上的有效利用率方面也极具重要意义。
配电变压器无功补偿配置方案
配电变压器无功补偿配置方案无功补偿是指在电力系统中采用其中一种补偿措施，使系统的功率因数接近1，即减少或消除感性无功功率和容性无功功率之间的差额。
配电变压器的无功补偿是指配电变压器运行中的无功补偿措施。
无功补偿的主要目的是：提高系统的功率因数，降低电网的线损，提高电网的稳定性，减少无功电能，节约电力资源，提高用电质量。
无功补偿的配置方案多样，可以根据配电变压器的实际情况进行选择。
以下是常见的配电变压器无功补偿配置方案：1.容性无功补偿：通过安装电容器组来补偿配电变压器的感性无功功率。
电容器组可以通过并联在配电变压器的晶体管造成负载前中，或者通过串联在配电变压器的次级侧，或者串联在变压器的绕组上，来实现对配电变压器的感性无功功率的补偿。
2.并联无功补偿：通过在变压器的绕组上并联连接无功补偿器，来对感性无功功率进行补偿。
无功补偿器可以是电容器或者电感器。
该方法可以提供更精确的无功补偿。
3.新能源的接入：配电变压器的负载中可能会包含新能源发电设备，如风力发电机、光伏发电系统等。
这些新能源设备对电网的无功功率负荷也会产生影响。
为了保证电网的稳定运行，要对这些新能源设备进行相应的无功补偿配置。
4.静态无功补偿器：静态无功补偿器是一种用来控制电网无功功率的装置。
它由一组电子元件组成，可以根据电网的工作状态，自动调节电网的无功功率。
静态无功补偿器可以根据需要实时计算电网的无功功率，然后调整电容器和电抗器的接入和退出，来实现对电网的无功功率的控制和补偿。
以上是常见的配电变压器无功补偿配置方案，每种配置方案都有其适用的场景和条件，应根据配电变压器的具体情况和需求来选择合适的无功补偿方案。
无论采用哪种方案，都要确保补偿设备的选型和操作符合相关的电力规范和标准，保证设备运行的可靠性和安全性。

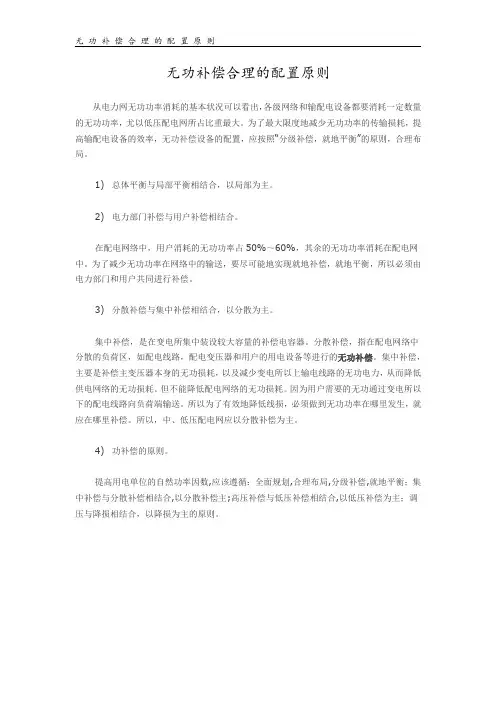

无功补偿合理的配置原则
无功补偿合理的配置原则
无功补偿合理的配置原则
从电力网无功功率消耗的基本状况可以看出，各级网络和输配电设备都要消耗一定数量的无功功率，尤以低压配电网所占比重最大。
为了最大限度地减少无功功率的传输损耗，提高输配电设备的效率，无功补偿设备的配置，应按照“分级补偿，就地平衡”的原则，合理布局。
1) 总体平衡与局部平衡相结合，以局部为主。
2) 电力部门补偿与用户补偿相结合。
在配电网络中，用户消耗的无功功率占50%～60%，其余的无功功率消耗在配电网中。
为了减少无功功率在网络中的输送，要尽可能地实现就地补偿，就地平衡，所以必须由电力部门和用户共同进行补偿。
3) 分散补偿与集中补偿相结合，以分散为主。
集中补偿，是在变电所集中装设较大容量的补偿电容器。
分散补偿，指在配电网络中分散的负荷区，如配电线路，配电变压器和用户的用电设备等进行的无功补偿。
集中补偿，主要是补偿主变压器本身的无功损耗，以及减少变电所以上输电线路的无功电力，从而降低供电网络的无功损耗。
但不能降低配电网络的无功损耗。
因为用户需要的无功通过变电所以下的配电线路向负荷端输送。
所以为了有效地降低线损，必须做到无功功率在哪里发生，就应在哪里补偿。
所以，中、低压配电网应以分散补偿为主。
4) 功补偿的原则。
提高用电单位的自然功率因数,应该遵循：全面规划,合理布局,分级补偿,就地平衡；集中补偿与分散补偿相结合,以分散补偿主;高压补偿与低压补偿相结合,以低压补偿为主；调压与降损相结合，以降损为主的原则。
无功补偿装置的容量计算与配置
无功补偿装置的容量计算与配置无功补偿装置是电能质量管理中的重要组成部分，它能有效地改善电力系统的功率因数，提高系统的稳定性和可靠性。
然而，为了确保无功补偿装置能够正常工作并达到预期的效果，我们需要进行准确的容量计算和合理的配置。
本文将介绍无功补偿装置容量计算的方法，并提供配置建议。
一、容量计算方法无功补偿装置的容量计算一般包括静态无功补偿装置（SVC）和动态无功补偿装置（DSTATCOM）两种情况。
1. 静态无功补偿装置（SVC）SVC主要用于调节电力系统的电压，通过调节无功功率的输入或输出来调整系统的功率因数。
对于SVC的容量计算，通常采用以下步骤：1) 确定需要补偿的无功功率：根据电力系统的需求和特点，确定需要补偿的无功功率大小，一般以kvar（千乏）为单位。
2) 确定电压调整范围：根据系统的电压波动情况和设备的工作范围，确定SVC的电压调整范围。
3) 计算容量：根据实际需求和设备的特性，计算出SVC的容量。
2. 动态无功补偿装置（DSTATCOM）DSTATCOM主要用于响应瞬时电能质量问题，通过快速响应调整无功功率来实现无功补偿。
对于DSTATCOM的容量计算，一般需要考虑以下因素：1) 负荷的类型和特点：不同类型的负荷对无功补偿的需求不同，需要根据负荷的特点来确定DSTATCOM的容量。
2) 系统的瞬变功率需求：瞬态电能质量问题通常由瞬变负荷引起，需要根据系统的瞬变负荷情况来确定DSTATCOM的容量。
3) 响应时间需求：根据系统的响应时间要求，确定DSTATCOM的容量。
二、配置建议无功补偿装置的配置不仅需要考虑装置的容量，还需要考虑安装位置和连接方式等因素。
下面是几点配置建议：1. 安装位置为了最大限度地提高无功补偿装置的效果，应尽可能将其安装在负载附近，减少输电线路的损耗和电压波动，提高无功补偿的效果。
2. 连接方式无功补偿装置一般采用并联方式与电力系统连接，这样可以将无功功率直接注入到负载侧，实现最佳的补偿效果。
无功补偿计算及补偿容量计算
功率因数和无功补偿容量的计算：
1、功率因数的计算：
（1）功率因数可以从所接电网的功率因数表里直接读取。
（2）若用电用户没有安装功率因数表，功率因数可以从所装的电度表里直接读取有功功
因数。
即:
cosφ=1／SQRT(1+(tanφ)*(tanφ))=P/SQRT(P*P+Q*Q)=1/SQRT(1+(Q/P)*(Q/P))如果记录的某段时间内的有功功率P和无功功率Q可知，即可求出该段时间内的
2、补偿容量的确定：
补偿容量的确定：补偿容量的大小决定于电力负荷的大小、补偿前功率因数的大小和补
Qc=P年*（tanφ1-tanφ2）
Q c--无功补偿容量（kvar）
P年--年平均功率（kW)
tanφ1--补偿前功率因数角的正切值
tanφ2--补偿后功率因数角的正切值
举例说明：
答：此系统呈现感性负载，为提高功率因数，可以采用400V低压就近补偿原
1、若一10/0.4kV电力系统有功负荷100kW，呈感性负责,系统功率因数0.74。
有功功率和无功功率进行计算得出功率
=1/SQRT(1+(Q/P)*(Q/P))
间内的加权平均功率因数：
小和补偿后提高的功率因数的大小
补偿后cos φ2
1kW有功功率所需补偿电容器的补偿容量（kvar）
无
0.74。
若将系统功率因数提到0.98，需要补偿多少无功容量？
补偿原则，采用并联电容器方法补偿，补偿容量经查表可以求得：Qc=100*0.71=71(kvar)。
无功补偿计算公式
无功补偿计算公式无功补偿计算公式是用于计算无功功率补偿量的重要公式。
无功功率是电力系统中的重要组成部分，它对电力系统的稳定运行、节能降耗以及提高电能质量具有重要意义。
下面将详细介绍无功补偿计算公式的应用。
一、无功功率与无功补偿无功功率是指在交流电力系统中，与电源交换能量的电气设备（如电动机、变压器等）在工作时所产生的无功功率。
无功功率的存在主要是因为这些设备在运行过程中需要不断变换磁场，以维持其正常运行。
无功功率在电力系统中以电压的形式表现，它对电力系统的稳定运行、节能降耗以及提高电能质量具有重要意义。
无功补偿是指通过在电力系统中增加无功功率的设备，以提高电力系统的功率因数和电能质量。
无功补偿设备主要有并联电容器、同步调相机、静止无功补偿器等。
通过对无功功率的合理补偿，可以有效地降低电力系统的能耗，提高电力系统的稳定性和可靠性。
二、无功补偿计算公式的应用无功补偿计算公式通常是根据电力系统的具体情况和需要达到的补偿效果来进行计算的。
下面介绍两种常用的无功补偿计算公式：1.按照负荷的功率因数计算：Qc=P(tanφ1-tanφ2)其中，Qc为需要补偿的无功功率（kVar），P为负荷的有功功率（kW），φ1和φ2分别为补偿前后的功率因数角。
通过测量或计算出负荷的有功功率和功率因数，可以计算出需要补偿的无功功率。
这种方法适用于已知负荷的有功功率和功率因数的情况。
2.按照变压器的容量进行计算：Qc=(1.732×U×I×β)÷(1000×cosφ)其中，U为变压器的额定电压（kV），I为变压器的额定电流（A），β为变压器的负载率（%），cosφ为负荷的功率因数。
通过测量或计算出变压器的额定电压、额定电流和负载率，以及负荷的功率因数，可以计算出需要补偿的无功功率。
这种方法适用于已知变压器参数和负荷的功率因数的情况。
三、无功补偿装置的配置与控制策略在进行无功补偿时，需要根据电力系统的具体情况选择合适的无功补偿装置，并制定相应的控制策略。
用并联电容器补偿无功功率的原理及相关方法
用并联电容器补偿无功功率的原理及相关方法无功补偿的原理：电网输出的功率包括两部分;一是有功功率;二是无功功率.直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率;不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率,如电磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在电感元件中作功时,电流超前于电压90℃.而电流在电容元件中作功时,电流滞后电压90℃.在同一电路中,电感电流与电容电流方向相反,互差180℃.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小,从而提高电能作功的能力,这就是无功补偿的道理.集中补偿电容器作为补偿装置有两种方法：串联补偿和并联补偿。
串联补偿是把直接串联到高压输电线路上，以改善输电线路参数，降低电压损失，提高其输送能力，降低线路损耗。
这种补偿方法的电容器称作串联电容器，应用于高压远距离输电线路上，用电单位很少采用。
并联补偿是把电容器直接与被补偿设备并接到同一电路上，以提高功率因数。
这种补偿方法所用的电容器称作并联电容器，用电企业都是采用这种补偿方法。
按电容器安装的位置不同，通常有三种方式。
1.集中补偿电容器组集中装设在企业或地方总降压变电所的6～10kV母线上，用来提高整个变电所的功率因数，使该变电所的供电范围内无功功率基本平衡。
可减少高压线路的无功损耗，而且能够提高本变电所的供电电压质量。
2.分组补偿将电容器组分别装设在功率因数较低的车间或村镇终端所高压或低压母线上，也称为分散补偿。
这种方式具有与集中补偿相同的优点，仅无功补偿容量和范围相对小些。
但是分组补偿的效果比较明显，采用得也较普遍。
3.就地补偿将电容器或电容器组装设在异步或电感性用电设备附近，就地进行无功补偿，也称为单独补偿或个别补偿方式。
无功补偿的意义及原理
四、无功补偿的意义及原理人们对有功功率的理解非常容易，而要深刻认识无功功率却并不轻而易举的.在正弦电路中，无功功率的概念是清楚的，而在含有谐波时，至今尚无公认的无功功率定义。
但是，对无功功率这一概念的重要性和无功补偿重要性的认识，却是一致的。
无功功率应包含对基波无功功率的补偿和对谐波无功功率的补偿。
无功功率对供电系统和负荷的运行都是十分重要的。
电力系统网络元件的阻抗主要是电感性的。
因此，粗略地说，为了输送有功功率,就要求送电端和受电端有一相位差,这在相当宽的范围内可以实现。
而为了输送无功功率，则要求两端电压有一幅值差，这只能在很窄的范围内实现.不仅大多网络元件消耗无功功率，大多数负载也需要消耗无功功率。
网络元件和负载所需要的无功功率必须从网络中某个地方获得。
显然，这些无功功率如果都要由发电机提供并经过长距离传送是不合理的，通常也是不可能的。
合理的方法应是在需要消耗无功功率的地方产生无功功率，这就是无功补偿。
无功补偿的作用主要有以下几点：（1）提高供用电系统及负载的功率因数，降低设备容量，减少功率损耗；（2）稳定受电端及电网的电压，提高供电质量。
在长距离输电线路合适的地点设置动态无功补偿装置,还可以改善输系统的稳定性,提高输电能力；(3）在电气化铁道等三相负载不平衡的场合，通过适当的无功补偿可以平衡三相的有功及无功负载。
（一)．无功补偿的物理意义无功功率只是描述了能量交换的幅度,而并不消耗功率。
图中的单相电路就是这方面的一个例子，其负载为一阻感负载。
电阻消耗有功功率，而电感则在一周期内的一部分时间把从电源吸收的能量储存起来，另一部分时间再把储存的能量向电源和负载释放，并不消耗能量.无功功率的大小表示了电源和负载电感之间交换能量的幅度。
电源向负载提供这种功率是阻感负载内在的需要，同时也对电源的输出带来一定的影响。
下图是带有阻感负载的三相电路，为了和上图对照，假设u、R、L的参数均和上图相同，且为对称三相电路。
无功补偿方案
（3）无功补偿控制器：用于自动控制无功补偿装置的投切，实现无功功率的实时补偿。
3.无功补偿参数设置
根据电力系统的负荷特性和无功需求，合理设置以下参数：
（1）补偿容量：根据系统无功需求，确定无功补偿装置的容量。
（2）补偿方式：根据负荷特性，选择合适的补偿方式。
第2篇
无功补偿方案
一、概述
电力系统的稳定性与经济性是电网运行的核心目标。无功补偿作为提升系统稳定性、优化电能质量、降低网络损耗的关键技术手段，其方案制定需综合考虑技术、经济、法规等多方面因素。本方案旨在为某电力系统提供一套详细的无功补偿方案，确保其合法合规、高效可行。
二、目标
1.显著提高系统的功率因数，降低无功负荷对系统的影响。
4.法规遵循
-严格遵循国家电力行业法律法规、技术标准和安全规范。
-确保方案设计、设备选型、施工安装及运行维护的合法合规性。
四、实施计划
1.前期准备
-完成现场勘查，明确补偿需求。
-编制详细的设计方案，包括设备选型、参数配置、施工图纸等。
-提交相关部门审查，获取必要的批准和许可。
2.施工阶段
-按照设计方案，组织设备采购和施工队伍。
（3）有功和无功损耗降低，电网运行效率提高。
（4）合规性审查合格，方案实施过程中无违法违规行为。
五、结论
本方案针对某电力系统，制定了一套合法合规的无功补偿方案。通过采用合理的无功补偿方式、装置选型和参数设置，有望提高电力系统的稳定性、电能质量，降低系统损耗。在实施过程中，严格遵循国家政策和法规要求，确保方案的顺利实施。本方案的实施将对提高我国电力系统的运行水平具有积极意义。
无功补偿计算及补偿容量计算
功率因数和无功补偿容量的计算：
1、功率因数的计算：
（1）功率因数可以从所接电网的功率因数表里直接读取。
（2）若用电用户没有安装功率因数表，功率因数可以从所装的电度表里直接读取有功功
因数。
即:
cosφ=1／SQRT(1+(tanφ)*(tanφ))=P/SQRT(P*P+Q*Q)=1/SQRT(1+(Q/P)*(Q/P))如果记录的某段时间内的有功功率P和无功功率Q可知，即可求出该段时间内的
2、补偿容量的确定：
补偿容量的确定：补偿容量的大小决定于电力负荷的大小、补偿前功率因数的大小和补
Qc=P年*（tanφ1-tanφ2）
Q c--无功补偿容量（kvar）
P年--年平均功率（kW)
tanφ1--补偿前功率因数角的正切值
tanφ2--补偿后功率因数角的正切值
举例说明：
答：此系统呈现感性负载，为提高功率因数，可以采用400V低压就近补偿原
1、若一10/0.4kV电力系统有功负荷100kW，呈感性负责,系统功率因数0.74。
有功功率和无功功率进行计算得出功率
=1/SQRT(1+(Q/P)*(Q/P))
间内的加权平均功率因数：
小和补偿后提高的功率因数的大小
补偿后cos φ2
1kW有功功率所需补偿电容器的补偿容量（kvar）
无
0.74。
若将系统功率因数提到0.98，需要补偿多少无功容量？
补偿原则，采用并联电容器方法补偿，补偿容量经查表可以求得：Qc=100*0.71=71(kvar)。
无功补偿在电力系统中的电容器选择与配置
无功补偿在电力系统中的电容器选择与配置电力系统中的无功补偿是调节电力负载的重要手段，它不仅可以提高电力质量，还能提高电网的传输能力。
而电容器作为无功补偿的重要组成部分，在电力系统中起着至关重要的作用。
本文将讨论无功补偿在电力系统中的电容器选择与配置。
一、电容器的选择电力系统中的电容器按其电压等级分为低压电容器和高压电容器。
在选择电容器时，需要考虑以下几个因素：1. 电容器的额定电压：电容器的额定电压应大于或等于系统运行电压，以保证其正常运行，并具有足够的安全裕度。
2. 电容器的容量：选择合适的电容器容量是保证无功补偿效果的关键。
容量过小，则无法达到预期的补偿效果；容量过大，则可能造成电力系统的谐振问题。
因此，在选择容量时，需要根据负载的无功功率需求进行合理补偿。
3. 电容器的损耗：电力系统中的电容器存在一定的损耗，这些损耗将转化为热量，影响电容器的寿命。
因此，在选择电容器时，需要考虑其损耗因数和寿命。
二、电容器的配置电容器的配置是指将电容器合理地安装在电力系统的不同位置，以实现最优的无功补偿效果。
1. 单点补偿：单点补偿是指将电容器集中安装在负载侧，通过控制器控制其开关，以实现对负载无功功率的补偿。
这种配置适用于小型的负载系统，能够提供有效的无功补偿。
2. 多点补偿：多点补偿是指将电容器分散安装在电力系统的不同位置，根据不同位置的负载功率需求，分别进行无功补偿。
这种配置适用于大型的负载系统，能够更加精确地进行无功补偿。
3. 静止补偿器配置：静止补偿器是一种集中式的无功补偿设备，它能够通过电力电子器件实现对电容器的精确控制。
在配置静止补偿器时，需要考虑电容器和补偿器之间的匹配，以及静止补偿器的控制策略。
三、电容器的维护与管理为了确保电容器能够正常运行并延长其使用寿命，需要进行定期的维护与管理。
具体措施包括：1. 定期检查电容器的运行状态，包括电压、电流和温度等参数的监测，以及电容器外观的检查。
2. 定期清洁电容器周围的环境，避免灰尘和湿气的积聚，影响电容器的散热和运行。
