变电站电容器组的配置
变电站10kV 电容器组的配置引言目前，电力系统中为了提高电压质量，减少网络损耗，普遍配置了无功补偿装置，由于电容器组容量可大可小，即可集中使用，又可分散配置，具有较大的灵活性，且价格较低，损耗较小，维护方便，故为目前系统中使用最广泛的无功电源之一。
变电站设计中一般将电容器组布置在10kV 侧。
由于10kV 侧配置电容器存在系统短路容量较小、分组数较多、易发生谐振等问题，故如何合理选择10kV 电容器组就显得尤为重要。
1、电容器总容量的选择变电站安装的“最大容性无功量”的选择原则为：对于直接供电末端变电所，其最大容性无功量应等于装置所在母线上的负荷按提高功率因数所需补偿的最大容性无功量与主变压器所需补偿的最大容性无功之和。
即：cbm cfm c Q Q Q += （1）0ef fm cfm Q P Q ⨯= （2）e em d cbm S I I I U Q ⋅+⋅=)100(%)100(%)(022 （3） 式中：c Q ：变电站配置最大容性无功量（kvar ）；cfm Q ：负荷所需补偿的最大容性无功量（kvar ）；cbm Q ：主变压器所需补偿的最大容性无功量（kvar ）；fm P ：母线上的最大有功负荷（kW ）；0ef Q ：由1cos φ补偿到2cos φ时，每kW 有功负荷所需补偿的容性无功量（kvar/kW ）；(%)d U ：需要进行补偿的变压器一侧的阻抗电压百分值（%）；m I ：母线装设补偿装置后，通过变压器需要补偿一侧的最大负荷电流值（A ）；e I ：变压器需要补偿一侧的额定电流值（A ）；(%)0I ：变压器空载电流百分值（%）；e S ：变压器需要补偿一侧的额定容量（kV A ）；通过式（1）、（2）、（3）对变电站无功容量进行估算，负荷所需补偿的最大容性无功量约为主变容量的5%~10%（按补偿到功率因数0.96考虑），主变压器所需补偿的最大容性无功量14%~16%。

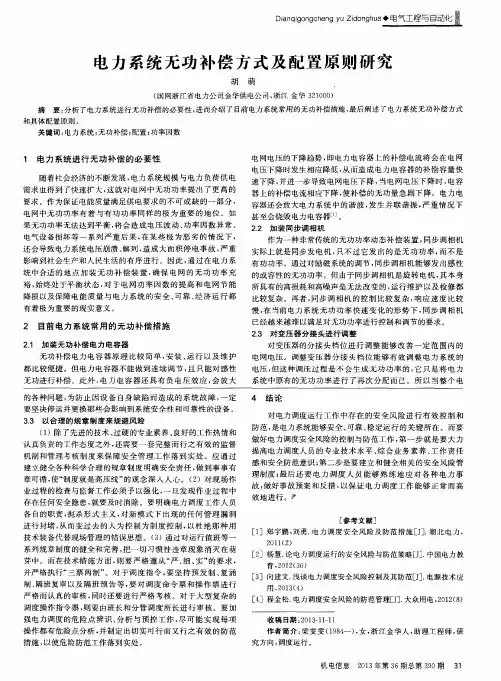

电力系统无功补偿方式及配置原则研究
２ ０１ １（ ２）
（ １ ）除了先 进的技术 、 过硬的专业 素养 、 良好的工作热情 和
认 真 负 责 的工 作 态 度 之 外 ， 还 需 要 一 套 完 整 而 行 之 有 效 的监 督 机 制 和 管理 考 核 制 度 来 保 障 安 全 管 理 工 作 落 到 实 处 。 应 通 过 建 立健 全 各 种科 学 合 理 的规 章 制 度 明确 安 全 责 任 ， 做 到 事 事 有 章可 循 ， 使“ 制度就是高压线” 的观念 深入人心 。（ ２ ）对 现 场 作 业 过程 的检 查 与 监 督 工 作 必 须 予 以强 化 ， 一 旦 发 现 作 业 过 程 中 存 在任 何 安 全 隐 患 ， 就 要 及 时 消 除 。要 明 确 电力 调 度 工 作 人 员 各 自的 职 责 ， 扼杀形 式主义 ， 对 新 模 式 下 出 现 的 任 何 管 理 漏 洞 进行封堵 ， 从而变过去 的人 为控制 为制度控 制 ， 以 杜 绝 那 种 用 技 术装 备 代 替 现 场 管 理 的错 误 思 想 。（ ３ ）通 过 对 运 行 值 班 等 一 系 列规 章制 度 的健 全 和完 善 ， 把 一 切 习 惯 性 违 章 现 象 消 灭 在 萌 芽 中 。 而在 技 术 措 施 方 面 ， 则 要严格遵 从“ 严、 细、 实” 的要求 ， 并严格执行 “ 三票 两制 ” 。对 于调 度 指 令 ， 要 坚持 预发制 、 复 诵 制、 隔班复审以及隔班 预告 等 ， 要 对 调 度 命 令 票 和 操 作 票 进 行 严 格 而认 真 的 审核 ， 同 时 还 要 进 行 严 格 考 核 。对 于 大 型 复 杂 的 调 度操 作 指令 票 ， 则 要 由 班 长 和 分 管 调 度 所 长 进 行 审 核 。要 加
浅析配电系统无功补偿方式
浅析配电系统无功补偿方式【摘要】无功功率补偿，简称无功补偿，在电子供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。
本文首先对供配电网无功补偿原则以及方式进行探讨，并结合案例进行分析探讨。
【关键词】无功补偿；原则；必须性；方案无功补偿的原理：把具有容性功率负荷的装置与感性功率负荷并接在同一电路，当容性负荷释放能量时，感性负荷吸收能量，而感性负荷释放能量时，容性负荷吸收能量，能量在两种负荷之间交换。
这样，感性负荷所吸收的无功功率可从容性负荷输出的无功功率中得到补偿，这就是无功补偿的原理。
SVC、SVG 均属无功补偿装置，是将具有容性功率的负荷装置与具有感性功率的负荷同时并联在同一电路中，当供配电系统中容性负荷释放能量时，则启动无功补偿装置的感性负荷来吸收系统中的能量；当感性负荷释放能量时，则启动无功补偿装置的容性负荷吸收能量，进而确保供配电系统中的容性和感性分量始终维持平衡，以改善供配电系统中供电质量水平。
1 供配电网无功补偿原则及方式1.1 无功补偿原则《国家电网公司电力系统无功补偿配置技术原则》中明确规定：供配电系统中配电变压器的无功补偿装置容量，应按配电变压器最大负载率在75%且负荷自然功率因数在0.85以上进行考虑，且经无功补偿后到配电变压器最大负荷工况时其高压侧功率因数不应小于0.95，或按照配电变压器容量的20%～40%进行无功补偿容量配置。
1.2 供配电系统无功补偿方式（1）变电站集中无功补偿方式。
在变配电站进行集中无功补偿，主要是通过合理的无功补偿以改善输配电线路的功率因数，无功补偿装置通常设置在变配电站的10kV母线上，并采用有载调压接头来合理调节供配电系统电压，以达到节能降耗的目的。
（2）配电变压器低压侧集中无功补偿方式。
国家电网电力系统无功配置技术原则
为进一步加强国家电网公司无功补偿装置的技术管理工作，规范电网无功补偿的配置要求，提高电网的安全、稳定、经济运行水平，国家电网公司在广泛征求公司各有关单位意见的基础上，制定完成了《国家电网公司电力系统无功补偿配置技术原则》，并于8月24日以国家电网生［2004］435号印发，其全文如下：国家电网公司电力系统无功补偿配置技术原则第一章总则第一条为保证电压质量和电网稳定运行，提高电网运行的经济效益，根据《中华人民共和国电力法》等国家有关法律法规、《电力系统安全稳定导则》、信息来源：《电力系统电压和无功电力技术导则》、《国家电网公司电力系统电压质量和无功电力管理规定》等相关技术标准和管理规定，特制定本技术原则。
第二条国家电网公司各级电网企业、并网运行的发电企业、电力用户均应遵守本技术原则。
第二章无功补偿配置的基本原则第三条电力系统配置的无功补偿装置应能保证在系统有功负荷高峰和负荷低谷运行方式下，分（电压）层和分（供电）区的无功平衡。
分（电压）层无功平衡的重点是220kV及以上电压等级层面的无功平衡，分（供电）区就地平衡的重点是110kV及以下配电系统的无功平衡。
无功补偿配置应根据电网情况，实施分散就地补偿与变电站集中补偿相结合，电网补偿与用户补偿相结合，高压补偿与低压补偿相结合，满足降损和调压的需要。
第四条各级电网应避免通过输电线路远距离输送无功电力。
500（330）kV电压等级系统与下一级系统之间不应有大量的无功电力交换。
500（330）kV电压等级超高压输电线路的充电功率应按照就地补偿的原则采用高、低压并联电抗器基本予以补偿。
第五条受端系统应有足够的无功备用容量。
当受端系统存在电压稳定问题时，应通过技术经济比较，考虑在受端系统的枢纽变电站配置动态无功补偿装置。
第六条各电压等级的变电站应结合电网规划和电源建设，合理配置适当规模、类型的无功补偿装置。
所装设的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。
国网公司电力系统无功补偿配置技术原则
为进一步加强国家电网公司无功补偿装置的技术管理工作，规范电网无功补偿的配置要求，提高电网的安全、稳定、经济运行水平，国家电网公司在广泛征求公司各有关单位意见的基础上，制定完成了《国家电网公司电力系统无功补偿配置技术原则》，内容如下。
第一章总则第一条为保证电压质量和电网稳定运行，提高电网运行的经济效益，根据《中华人民共和国电力法》等国家有关法律法规、《电力系统安全稳定导则》、信息来源：《电力系统电压和无功电力技术导则》、《国家电网公司电力系统电压质量和无功电力管理规定》等相关技术标准和管理规定，特制定本技术原则。
第二条国家电网公司各级电网企业、并网运行的发电企业、电力用户均应遵守本技术原则。
第二章无功补偿配置的基本原则第三条电力系统配置的无功补偿装置应能保证在系统有功负荷高峰和负荷低谷运行方式下，分（电压）层和分（供电）区的无功平衡。
分（电压）层无功平衡的重点是220kV及以上电压等级层面的无功平衡，分（供电）区就地平衡的重点是110kV及以下配电系统的无功平衡。
无功补偿配置应根据电网情况，实施分散就地补偿与变电站集中补偿相结合，电网补偿与用户补偿相结合，高压补偿与低压补偿相结合，满足降损和调压的需要。
第四条各级电网应避免通过输电线路远距离输送无功电力。
500（330）kV电压等级系统与下一级系统之间不应有大量的无功电力交换。
500（330）kV电压等级超高压输电线路的充电功率应按照就地补偿的原则采用高、低压并联电抗器基本予以补偿。
第五条受端系统应有足够的无功备用容量。
当受端系统存在电压稳定问题时，应通过技术经济比较，考虑在受端系统的枢纽变电站配置动态无功补偿装置。
第六条各电压等级的变电站应结合电网规划和电源建设，合理配置适当规模、类型的无功补偿装置。
所装设的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。
35kV～220kV变电站，在主变最大负荷时，其高压侧功率因数应不低于0.95，在低谷负荷时功率因数应不高于0.95。
35kV~220kV变电站无功补偿装置设计技术规定学习笔记
35kV~220kV变电站无功补偿装置设计技术规定学习笔记5.0.3 SVC与STATCOM的区别:STATCOM较SVC电压稳定效果好、系统稳定和动态特性好、投资收益佳高压静止动态无功补偿装置SVC（Static Var Compensator）是一种静止无功补偿器。
静止无功补偿器是由晶闸管所控制投切电抗器和电容器组成，由于晶闸管对于控制信号反应极为迅速，而且通断次数也可以不受限制。
当电压变化时静止补偿器能快速、平滑地调节，以满足动态无功补偿的需要，同时还能做到分相补偿；对于三相不平衡负荷及冲击负荷有较强的适应性；但由于晶闸管控制对电抗器的投切过程中会产生高次谐波，为此需加装专门的滤波器。
目前，中国电网的建设和运行中长期存在的一个问题是无功补偿容量不足和配备不合理，特别是可调节的无功容量不足，快速响应的无功调节设备更少。
近年来，随着大功率非线性负荷的不断增加，电网的无功冲击和谐波污染呈不断上升的趋势，无功调节手段的缺乏使得母线电压随运行方式的改变而变化很大。
导致电网的线损增加，电压合格率降低。
此外，随着电网的发展，系统稳定性的问题也愈加重要。
动态无功补偿技术是一种提高电压稳定性的经济、有效的措施。
另外，静态无功补偿技术在风电场、冶金、电气化铁路，煤炭等工业领域的客观需求也很大。
在目前情况下，静止型动态无功补偿装置（SVC）对于解决各种负载所产生的无功冲击是很有效的。
使电网电压波动明显改善，功率因数明显提高，是一种技术含量高、经济效益显著的新型节能装置。
SVC如图接入系统中，电容器提供固定的容性无功Qc，补偿电抗器通过的电流决定了补偿电抗器输出的感性无功QTCR的大小，感性无功和容性无功相互抵消，只要能做到系统无功QN=Qv（系统所需）-Qc+QTCR=常数（或者0），则能够实现电网功率因数=常数，电压几乎不波动，关键是准确控制晶闸管的触发角。
得到所需要的流过补偿电抗器的电流。
晶闸管变流装置和控制系统能够实现这个功能。
【电气】电力无功补偿技术解析
大部分用电设备为感性负载，自然功率因数较低，用电设备在消耗有功功率的同时，还需无功功率由电源送往负荷。
功率因数是供用电系统的一项重要技术经济指标，通过合理采用无功补偿技术，可以减少无功功率在电网中的流动。
提高功率因数后可以达到节约电能、降低损耗的目的，同时用户也可以减少电费的支出。
我国的电价结构包括基本电费、电能电费和按功率因数调整电费三部分。
因此，用户通过合理的无功补偿投资，也能获得较好的经济效益。
而目前许多农电用户对提高功率因数的重要性认识不足，造成了电能的损失和浪费。
1 无功补偿的技术原则无功补偿设备的优化配置原则为：“总体平衡与局部平衡相结合；供电部门补偿与用户补偿相结合；集中补偿与分散补偿相结合，以分散为主；降损与调压相结合，以降损为主。
”《电力系统电压无功技术导则》中规定：“3.2电力系统的无功电源与无功负荷，在高峰或低谷时都应采用分（电压）层和分（电）区基本平衡的原则进行配置和运行，并应具有灵活的无功电力调节能力与检修备用。
5.7 220 kV及以下电压等级的变电所中，应根据需要配置无功补偿设备，其容量可按主变压器容量的0.10～0.30 确定。
在主变压器最大负荷时，其二次侧的功率因数不小于表1中所列数值，或者由电网供给的无功功率与有功功率比值不大于规定数值。
《国家电网公司电力系统电压质量和无功电力管理规定》：“第五章无功电源建设与无功配置第二十条变电站应合理配置适当容量的无功补偿装置，并根据计算确定无功补偿装置的容量。
35～220 kV变电站在主变压器最大负荷时，其一次侧功率因数应不低于0.95；在低谷负荷时功率因数应不高于0.95。
”《国家电网公司农网“十一五”科技发展规划纲要》：“节能降损目标是积极推广应用节能、降损、环保技术、淘汰高耗能变压器。
中压综合线损率降到9％以下，低压线损率降到11％及以下。
10千伏母线功率因数达到0.95以上的目标。
”《电力系统电压和无功电力管理条例》：“第十二条用户在当地供电局规定的电网高峰负荷时的功率因数，应达到下列规定：高压供电的工业用户和高压供电装有带负荷调整电压装置的电力用户功率因数为0.90及以上，其它100 kVA（kW）及以上电力用户和大、中型电力排灌站功率因数为0.85及以上，趸售和农业用电功率因数为0.80及以上。
