CHT特殊单立管排水系统
特殊单立管排水系统
特殊单立管排水系统1、概述特殊单立管排水系统与普通单立管排水系统相比，具有排水水力工况好、通水能力大等优点。
特制配件单立管排水系统是管件特殊，螺旋管单立管排水系统是管件特殊，螺旋管单立管排水系统主要是管材特殊（也有配套管件），CHT型特殊单立管排水系统管材和管件都特殊。
2、设计选用要点1）、基本要求（1）一般特制配件特殊单立管排水系统应有上部特制配件和下部特制配件。
上部特制配件和下部特制配件应配套使用。
CHT特殊单立管系统由螺旋DVLP（及螺旋VP）管材和CHT细长接头、CHT底部接头组成。
（2）上部特制配件主要有以下产品。
混流器——又称混合器，内设有挡板的上部特制配件。
环流器——内设有内管的上部特制配件。
旋流器——又称环旋器，横支管以切线方向接入的上部特制配件。
侧流器——支管从上部接入的上部特制配件。
管旋器——外形似管段，直径比排水立管稍粗的上部特制配件。
CHT细长接头——CHT细长接头内有回转叶片；使螺旋水流经过接头不断流；CHT细长接头可使多个横支管及立管的排水，通过接头漏斗状内壁的诱导，顺畅地合流；横支管的排水，通过回转叶片产生回旋力，流入单立管；避免引起水舌现象。
（3）下部特制配件主要有以下产品：跑气器——内有凸块以促进气水分离的下部特制配件。
角笛式弯头——出口处管径大于入口处管径，外形似角笛的弯头。
大曲率异径弯头CHT底部接头——其剖面为蛋形；在最下部的弯管中，使用了蛋形的底部接头。
排水因蛋形而顺畅流过，能够形成充分的空气层，防止水跃现象。
（4）上部特制配件应根据设置地点、空间尺寸、横支管数量和接入方向等条件选用；下部特制配件应根据上部特制配件类型、立管底部空间位置、排出管和排水横支管管径等条件选用。
（5）当上部特制配件为混流器时，下部特制配件采用跑气器当上部特制配件为环流器、旋流器、侧流器或管旋器时，下部特制配件可采用角笛式弯头、大曲率异径弯头。
（6）上部特制配件和下部特制配件的材质应与排水管道的材质相同。
特殊单立管——精选推荐

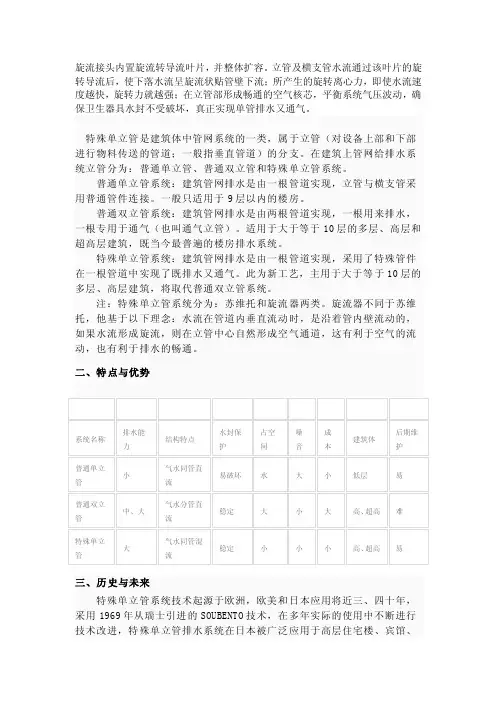

旋流接头内置旋流转导流叶片，并整体扩容。
立管及横支管水流通过该叶片的旋转导流后，使下落水流呈旋流状贴管壁下流；所产生的旋转离心力，即使水流速度越快，旋转力就越强；在立管部形成畅通的空气核芯，平衡系统气压波动，确三、历史与未来特殊单立管系统技术起源于欧洲，欧美和日本应用将近三、四十年，采用1969年从瑞士引进的SOUBENTO技术，在多年实际的使用中不断进行技术改进，特殊单立管排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好。
待引进国内后，针对实际排水情况，加大了接头内径，调整了叶片角度，符合最大的立管通水能力以不破坏器具水封为前提，并控制水封损失值在25mm以下，管内空气正负压在±40mmAq 以内，为可容许的范围内所达到的最大排水量，完全达到超高层建筑的排水要求四、特殊单立管性能特点1、单管排水又排气。
高层建筑不需要排气立管，单管实现排气和排水。
通过管件内部叶片形成螺旋水流下水，水流贴管壁旋转减速排出，同时形成中空排气。
2、节约成本和空间。
由于省去了排气管，所以节省了排气管和管件的成本，而且整个排水系统只占一个排水管空间。
同时，该系统的噪音很低。
3、耐压、抗震、耐腐蚀。
除了独特的排水技术，还有良好的铸造和热处理工艺以及严格的质量检验，铸铁制件耐压性能更好，更适合高层建筑。
防震要求能达到左右摇摆30度角，不发生漏气和漏水。
内外表面都有厚度为0.8mm的防锈涂装，有很高的耐酸碱腐蚀性能。
4、纤细、轻量、寿命长。
与传统排水系统相比，要达到相同排水效果时管件直径更小。
因为管径小，没有排气管，排水系统重量自然轻。
由于卓越的防腐性能，使产品使用寿命比一般铸铁管件使用寿命更长久。
5、安装维修更简捷。
单管系统安装和维修都更方面简捷，又节省了安装人工和费用成本。
安装时就可以逐层检测，不存在双管系统安装中排水和排气管道配合的问题，每套系统每层只需要打一个安装孔，并且可以通过压力检测口接头逐层安装，逐层检查，保证系统安装质量五、几种特殊单立管系统介绍目前已纳入特殊单立管技术规程的主要有（2009）：1，旋流降噪特殊单立管（浙江光华）——国内最低噪音、节能减排、少占面积，造价低，塑料PVC材质。
CHT特殊单管排水系统

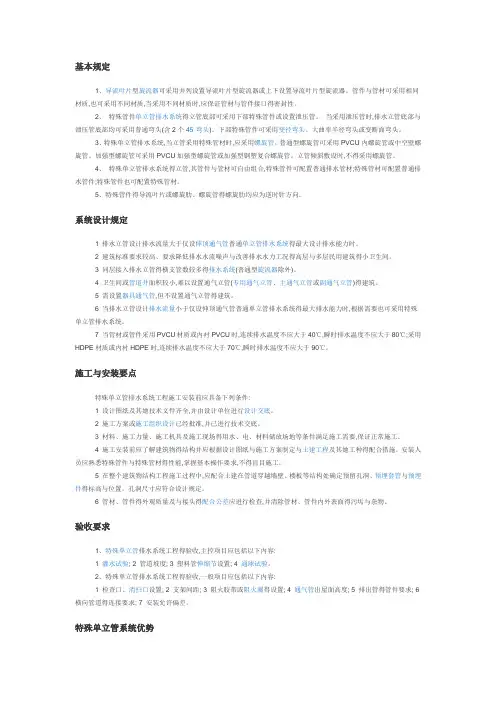

基本规定1、导流叶片型旋流器可采用并列设置导流叶片型旋流器或上下设置导流叶片型旋流器。
管件与管材可采用相同材质,也可采用不同材质,当采用不同材质时,应保证管材与管件接口得密封性。
2、特殊管件单立管排水系统得立管底部可采用下部特殊管件或设置泄压管。
当采用泄压管时,排水立管底部与泄压管底部均可采用普通弯头(含2个45°弯头)。
下部特殊管件可采用变径弯头、大曲率半径弯头或变断面弯头。
3、特殊单立管排水系统,当立管采用特殊管材时,应采用螺旋管。
普通型螺旋管可采用PVCU内螺旋管或中空壁螺旋管。
加强型螺旋管可采用PVCU加强型螺旋管或加强型钢塑复合螺旋管。
立管倾斜敷设时,不得采用螺旋管。
4、特殊单立管排水系统得立管,其管件与管材可自由组合,特殊管件可配置普通排水管材;特殊管材可配置普通排水管件;特殊管件也可配置特殊管材。
5、特殊管件得导流叶片或螺旋肋、螺旋管得螺旋肋均应为逆时针方向。
系统设计规定1 排水立管设计排水流量大于仅设伸顶通气管普通单立管排水系统得最大设计排水能力时。
2 建筑标准要求较高、要求降低排水水流噪声与改善排水水力工况得高层与多层民用建筑得小卫生间。
3 同层接入排水立管得横支管数较多得排水系统(普通型旋流器除外)。
4 卫生间或管道井面积较小,难以设置通气立管(专用通气立管、主通气立管或副通气立管)得建筑。
5 需设置器具通气管,但不设置通气立管得建筑。
6 当排水立管设计排水流量小于仅设伸顶通气管普通单立管排水系统得最大排水能力时,根据需要也可采用特殊单立管排水系统。
7 当管材或管件采用PVCU材质或内衬PVCU时,连续排水温度不应大于40℃,瞬时排水温度不应大于80℃;采用HDPE材质或内衬HDPE时,连续排水温度不应大于70℃,瞬时排水温度不应大于90℃。
施工与安装要点特殊单立管排水系统工程施工安装前应具备下列条件:1 设计图纸及其她技术文件齐全,并由设计单位进行设计交底。
2 施工方案或施工组织设计已经批准,并已进行技术交底。
最全面的排水系统资料：日本排水技术和特殊单立管排水系统
日本排水技术和特殊单立管排水系统作为世界上最大最宏伟的排水系统，日本的排水技术肯定是值得我们学习的，我们先来看看日本的“地下宫殿”，再来一起分析下它的排水技术。
>>>>一、什么是排水？在日本，排水的定义是“排除在建筑物及其用地内产生的污水、杂排水、雨水、特殊排水等所有所废弃的水”。
污水是指来自大便器和小便器等的排水，除污水、雨水及特殊排水以外的其他排水统称为杂排水。
>>>>二、排水设备和性能要求用于排水的设备为排水设备。
排水设备的基本性能要求为:不堵塞，不散发臭气，使用后的水可顺利排出。
从卫生器具排水口至排水管系的排水管道也是排水管系内臭气向卫生器具排水口外逸的管道。
这种臭气由硫化氢、吲哚等组成，会严重污染室内空气。
为此，需要一个既能排水又能阻断空气的双重功能的装置，这就是水封式存水弯。
存水弯的种类和各部分的名称见图1和图2。
>>>>三、存水弯水封破坏的原因日本认为存水弯水封破坏的原因有五个:1.抽吸作用2.溅出作用：这是由于排水管内的压力变动而产生的现象，抽吸作用和溅出作用与排水系统整体结构有关，所以在工程设计时应比其他破坏水封的现象更应引起重视。
3.自虹吸作用：采用S形存水弯或p形存水弯的洗脸盆等卫生器具，在满水时放水，由于存水弯的排水管在满流情况下，所以会引起自虹吸现象，导致存水弯内水封破坏。
4.蒸发作用：水封在流入侧和流出侧有两个和大气接触的水面，有水面就有蒸发。
和排水管连接的流出侧较为潮湿，其蒸发量小于流入侧。
流入侧的蒸发量和气温、湿度、气流等空气条件以及排水管长度等有关，据实验，流入侧的蒸发损失在空调房间约为O.7mm/d;在无空调房间约为O.2mm~O.6mm/d。
5.毛细管现象：在存水弯溢水口位置跨挂线头时，会因毛细管现象而造成水封破坏。
水封损失情况和存水弯形状、管径、水封形式、线头的种类、根数和附着状态有关。
CHT旋流加强型特殊管件单立管排水系统施工工法(2)

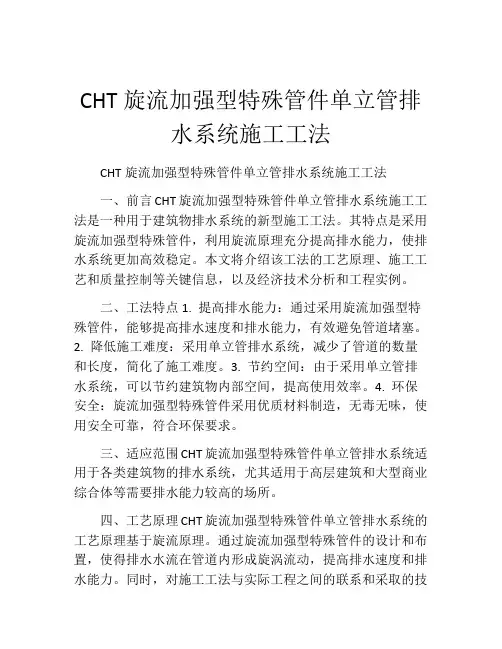

CHT旋流加强型特殊管件单立管排水系统施工工法CHT旋流加强型特殊管件单立管排水系统施工工法一、前言CHT旋流加强型特殊管件单立管排水系统施工工法是一种用于建筑物排水系统的新型施工工法。
其特点是采用旋流加强型特殊管件，利用旋流原理充分提高排水能力，使排水系统更加高效稳定。
本文将介绍该工法的工艺原理、施工工艺和质量控制等关键信息，以及经济技术分析和工程实例。
二、工法特点1. 提高排水能力：通过采用旋流加强型特殊管件，能够提高排水速度和排水能力，有效避免管道堵塞。
2. 降低施工难度：采用单立管排水系统，减少了管道的数量和长度，简化了施工难度。
3. 节约空间：由于采用单立管排水系统，可以节约建筑物内部空间，提高使用效率。
4. 环保安全：旋流加强型特殊管件采用优质材料制造，无毒无味，使用安全可靠，符合环保要求。
三、适应范围CHT旋流加强型特殊管件单立管排水系统适用于各类建筑物的排水系统，尤其适用于高层建筑和大型商业综合体等需要排水能力较高的场所。
四、工艺原理CHT旋流加强型特殊管件单立管排水系统的工艺原理基于旋流原理。
通过旋流加强型特殊管件的设计和布置，使得排水水流在管道内形成旋涡流动，提高排水速度和排水能力。
同时，对施工工法与实际工程之间的联系和采取的技术措施进行分析和解释，确保工法的理论依据和实际应用的有效性。
五、施工工艺1. 布置管道：根据设计要求，确定管道布置方案，确定管道走向和位置。
2. 安装旋流加强型特殊管件：根据设计要求和工艺规范，安装旋流加强型特殊管件，确保其位置准确，并进行严密连接。
3. 连接管道：将各个管件连接起来，保证连接处严密无漏水。
4. 固定管道：使用适当的固定设备将管道牢固固定。
5. 完善配管：进行必要的配管工作，如接入下水道、接入雨水收集系统等。
6. 进行试验：按照规范要求，进行压力测试和密封性检测，确保施工质量达到设计要求。
六、劳动组织根据施工需要，合理组织劳动力，确保施工进度和质量。
CHT旋流加强型特殊管件单立管排水系统施工工法
CHT旋流加强型特殊管件单立管排水系统施工工法CHT旋流加强型特殊管件单立管排水系统施工工法一、前言CHT旋流加强型特殊管件单立管排水系统施工工法是一种高效、可靠的排水系统施工方法。
本文将对该工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点1. 高效节能：该工法采用了CHT旋流加强型特殊管件，能够有效提高排水效率，节省能源消耗。
2. 环保可持续：工法中使用的特殊管件符合环保标准，使用寿命长，减少了对环境的污染。
3. 施工简便：工法采用单立管排水系统，减少了安装工艺，简化了施工流程。
4. 排水性能优越：经过测试和实际应用，该工法的排水性能优越，能够满足各类建筑物的排水需求。
三、适应范围1. 住宅小区：适用于住宅小区的排水系统建设，能够快速排水，解决排水问题。
2. 商业综合体：对于商业综合体的大量排水需求，该工法能够有效应对，提高排水效率。
3. 工业厂房：适用于工业厂房的排水系统建设，能够满足高强度、大流量的排水要求。
四、工艺原理CHT旋流加强型特殊管件单立管排水系统采用旋流增强分流的原理，通过旋转流体使废水浑浊物质沉积，提高排水效率。
同时，特殊管件的结构和材料选择保证了系统的可靠性和稳定性。
五、施工工艺1. 施工准备：制定施工计划，组建施工队伍，准备所需的材料、工具和机具设备。
2. 安装特殊管件：根据设计要求和施工图纸，安装CHT旋流加强型特殊管件。
3. 安装排水管道：根据设计要求和施工图纸，安装排水管道，确保管道的牢固性和密封性。
4. 连接排水设备：将排水管道与排水设备连接，如马桶、浴缸等，并进行密封处理。
5. 系统测试与调试：完成施工后，进行系统测试和调试，确保排水系统的正常运行。
六、劳动组织1. 设立施工组织架构，明确各个岗位的职责和权限。
2. 合理分工，科学调配劳动力，提高施工效率。
3. 加强施工人员的培训和技能提升，确保施工质量。
浅谈建筑特殊单立管排水系统
浅谈建筑特殊单立管排水系统摘要：介绍了特殊单立管排水系统的发展由来及原理，罗列了特殊单立管排水系统相关设计及施工要点，并对特殊单立管排水系统的发展进行了展望。
关键词：建筑特殊单立管排水系统加强型旋流器特殊单立管排水系统引言随着我国城市化进程加速，建筑从单层向多层、高层发展，排水立管的三个现象成为建筑排水系统主要关注的问题：（1）排水横支管与排水立管连接处的水舌现象，堵塞了立管气流的上升通道；（2）排水立管底部的弯头处的水跃和壅水现象，阻碍了横干管的气流通道；（3）立管水流所占面积大于立管横截面积的1/3~1/4时形成的水塞现象，堵塞了气流的上升通道。
应对这三种问题较多采用的是增设专用通气管，也即采用双立管排水系统。
随着苏维托特殊单立管排水系统的问世，特殊单立管排水系统于20世纪70年代末期开始传入我国并逐步得到推广应用，发展出各种特殊管件的加强型旋流器特殊单立管排水系统。
一、建筑特殊单立管排水系统分类及原理建筑特殊单立管排水系统可按材质、管件和管材、管件和管材名称及企业冠名等方式分类。
按材质可分为以下三类：塑料材质特殊单立管排水系统；铸铁材质特殊单立管排水系统；复合材质特殊单立管排水系统。
按管件和管材组合可分为以下三类：管件特殊单立管排水系统；管材特殊单立管排水系统；管件与管材均为特殊单立管排水系统。
按管件和管材名称可分为以下四类：苏维托特殊单立管排水系统；加强型旋流器特殊单立管排水系统；内螺旋管特殊单立管排水系统;中空壁内螺旋管特殊单立管排水系统。
按企业冠名可分以下几类：漩流降噪特殊单立管排水系统；集合管型特殊单立管排水系统；AD/CHT/GY/WAB/SUNS/XTN/HPS/CJW/RBS型特殊单立管排水系统等。
特殊单立管排水系统主要基于分流理论和旋流理论两大理论。
分流分为挡板分流、内管分流和改向分流三种，主要着眼于解决立管水流与横支管水流的相互千扰问题；旋流分为管件旋流分流和管材旋流，主要着眼于立管中水流与气流的相互干扰问题。
CHT型单立管排水系统
CHT单管叶片旋流排水接头特点
CHT型单立管排水系统，通过集水管内螺旋叶片的导流作用，污废水沿管内壁螺旋下降，降低了立管内压力波动，实现一根立管同时具有排水和通气的双重功效。
1,单管排水又排气。
高层建筑不需要排气立管，单管实现排气和排水。
通过管件内部叶片形成螺旋水流下水，水流贴管壁旋转减速排出，同时形成中空排气。
2,节约成本和空间。
由于省去了排气管系统，所以节省了排气管和管件的成本，减少百分之五十管道井面积。
可有效连接U-PVC，ＨＤＰＥ，铸铁管材，给开发商及代理商更多选择．
3,解决噪音,卫生间异味,
由于立管内水态呈贴壁旋流状，噪音非常小。
能调整管内正负压，有效解决了卫生间异味现象。
4,重量轻，寿命长。
与传统排水系统相比，要达到相同排水效果时管件直径更小。
因为管径小，没有排气管，排水系统重量轻。
由于卓越的防腐性能，使产品使用寿命比一般铸铁管件使用寿命更长久。
5,安装维修更简捷。
单管系统安装和维修都更方面简捷，又节省了安装人工和费用成本。
安装时就可以逐层检测，不存在双管系统安装中排水和排气管道配合的问题，每套系统每层只需要打一个安装孔，并且可以通过压力检测口接头逐层安装，逐层检查，保证系统安装质量。
6,耐压、抗震、耐腐蚀。
除了独特的排水技术，还有良好的铸造和热处理工艺以及严格的质量检验，铸铁制件耐压性能更好，更适合高层建筑。
防震要求能达到左右摇摆30度角，不发生漏气和漏水。
内外表面都有厚度为0.12-0.15mm的防锈涂装，有很高的耐酸碱腐蚀性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特殊单立管(CHT)排水系统的技术特性及应用
一、工程概况
奥运帆船基地柏丽澜庭项目地处青岛市南区澳门八路8号，可近观各类帆船赛事，独享邮轮码头的气派与奢华，独特的奥运风情更加增添了项目的文化底蕴。
该项目主要由4栋14层，2栋18层带地下室的纯建筑组成.. 层高3.2米. 占地面积:31838平方米, 总建筑面积:66504平方米。
奥运帆船基地柏丽澜庭项目，室内排水设计为污废合流，每个套间内都有两个卫生间，该工程在设计初期是使用双立管排水系统，设计方因排烟道和管道并列在一起，使得整体布局紧张，从现场安装效果来看，空间有很大的局限性，为节省空间，只能设置一根排水管道，难以设置专用通气立管，为了配合该小区优雅舒适的居住环境，降低排水噪声，保证良好的排水效果，也为乙方减小施工困难，甲方与设计师对投资成本、管道井面积、几种排水系统管材的特点、施工工时等进行分析比较，给排水设计采用了CHT特殊单立管系统，主立管连接铸铁管，支管部分连接PVC管。
由于单管系统对于配管空间之需求相对较低，可规划适当且便利之管道维修空间，符合管道空间精简与压缩之需求，而铸铁制CHT特殊接头密封性能良好，防震要求能达到左右摇摆30毫米，不发生漏气和漏水。
内外表面都有厚度为0.15毫米的静电粉体防锈涂装，有很高的耐酸碱腐蚀性能。
容易组配、安装、维护、快速拆卸连接等优点，具有可适应层间位移、抗震和亦能有效平衡与抑制排水管内之空气压力变动，保持在-40毫米到+40毫米水柱，解决管内正负压问题，防止卫生器具水封被破坏，使异味上返的问题，在保证排水畅通的情况下，符合甲方对排水系统的可靠性、防噪音、消防等方面提出的要求。
，
二,管件特点和投资成本分析:
奥运帆船基地柏丽澜庭项目，对排水系统的选择是对产品性能分析和造价比较而确定的，我们对住宅的管道井，54米管长，按照18户住宅卫生间污废水接入立管的管段进行投资成本比较，概算结果如下。
(1)从上表综合分析比较，UPVC排水管的应用特点，质量轻，搬运装卸便利，在造价上有很大优势，但在使用过程中，UPVC排水管存在着诸多的问题，如老化、耐热性差、抗冲击较差等，使得UPVC排水管的寿命大大降低，由于管内水流不易形成水膜沿管壁流动，在管道中呈混乱状态撞击管壁，排水噪声大。
!
(2)铸铁排水管耐高温，抗拉强度高，具良好的抗震性能，
阻滞噪音传递，适用于高层、超高层建筑。
主要缺点是
管道系统质量重，整体造价较高。
(3)双管式排水系统是指具备排水立管和通气立管，通过通气管内空气控制排水产生的管内压力变动，从而保护排水疏水阀，但管道愈多会让管道间所占的空间愈大，耗材成本高，施工复杂，增加日后维修保养的困难。
(4)单管式排水系统也被称为屋顶通气系统，这种系统将排水立管上部作为屋顶通气管延长，仅设置伸顶通气管，是一种非常经济的排水系统，特殊接头排水方式(CHT特殊单立管排水系统)，是将伸顶通气方式结合特殊排水接头和90°长曲管脚部接头构成的屋顶通气方式的排水系统，使来自横向支管的排水顺畅的流入到立管内，通过管内旋流叶片的导流作用，水流沿管内壁螺旋下落，让排水在立管内回旋减速，保持管内存在通畅的空气柱和最大程度的水气分离，减弱因系统内压力变化从水中排出空气时产生的气泡对横向排水支管内的压力影响，并控制排水从立管流下横向主管时产生的管内压力变动，稳定各楼层对水封封水的保护，提高排水能力。
三,工程使用情况
(1)通过对特殊单立管(CHT)的使用，省略了伸顶通气管以外的所有通气立管，节省管材成本、减轻荷载、减少占用面积，大幅降低成本，而且整个排水系统只占一个排水管空间，拥有与双管式排水系统同等的性能。
(2)采用柔性接口连接方式，使用法兰以及橡胶圈就可以完成连接，由于可挠性能好，所以即使操作不太熟练，也很轻松地就可以完成。
安装便捷，缩短施工工期，节省人工和费用成本，不存在双管系统安装中排水和排气管道配合的问题。
(3)该工程质量要求严谨，污水排水横管设在同层内,只在同楼层内连接到排水立管进行排放，在同等排水流量的情况下，铸铁制的CHT接头，通过合理的整流，有效降低排水噪音问题，通过对此产品的使用，排水情况良好，符合质量验收要求。
结论
<
(1)排水系统在建筑中是很重要的一个环节，也是影响建筑质量的重要因素，因深埋于楼层之中或是管道间，普遍不受重视，国内目前建筑排水通气系统受限于传统设计观念与施工习惯，往往发生问题后却是最棘手也最难处理。
通气对排水来说是不可或缺的，排水和通气一体化的设备研制和使用无疑也是非常必要的。
(2)特殊单立管(CHT)排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好，国内外的专家学者非常重视特殊单立管排水系统的研究，取得了一定的成果和经验，新型单立管排水系统是高层或超高层住宅建筑排水系统的发展趋势,有着广阔的应用前景。
(3)CHT接头和MD底部变径接头在国内生产，已在国内工程应用，可以与铸铁管配套，也可以与塑料管配套使用。
采用光壁管即可使只设升顶通气管的普通排水系统的通水能力大增，证明了新型排水系统在住宅建筑中应用优越性。
虽然在投资成本上比采用硬聚氯乙烯排水管有所增加，但可显着消除排水系统的隐患,使系统稳定运行。
(4)铸铁接头抑阻了污水沿着管路所传递的扰人噪音，优良的抗压及防火强度代替了阻火圈的作用，火灾不可能沿管道向上层蔓延。
因此该系统适用于高层建筑。
将对高层建筑的排水管材应用产生较大的影响。
在建筑改造项目中是最经济简捷的方案，由于它独特的优点，在可以预见的将来，由CHT接头及底部接头组成的特殊单立管排水系统在国内将会有更进一步的应用。
(5)我们将通过产品的高技术性能来满足国内不断发展提高的市场需求，在政府有关部门和学者专家的领导下，配合参与有关建筑排水标准的编制修订工作。
加强同行企业联系协作和技术交流，提高国内建筑排水设备技术水平，为用户提供优异而专业的产品和服务。
