水表检定规程评审

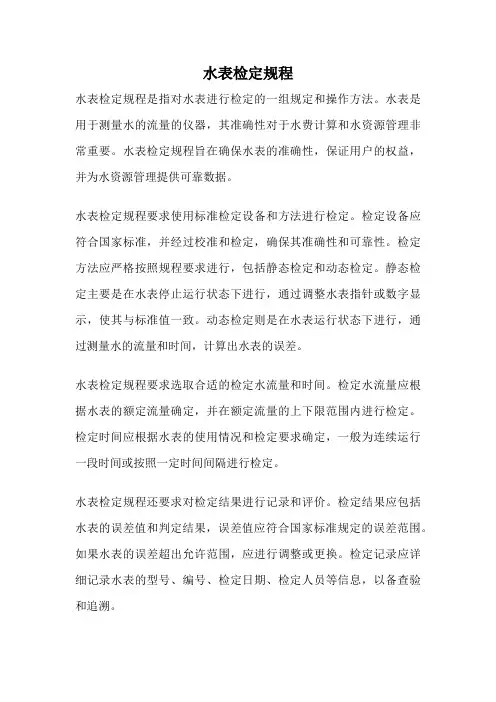

水表检定规程
水表检定规程水表检定规程是指对水表进行检定的一组规定和操作方法。
水表是用于测量水的流量的仪器，其准确性对于水费计算和水资源管理非常重要。
水表检定规程旨在确保水表的准确性，保证用户的权益，并为水资源管理提供可靠数据。
水表检定规程要求使用标准检定设备和方法进行检定。
检定设备应符合国家标准，并经过校准和检定，确保其准确性和可靠性。
检定方法应严格按照规程要求进行，包括静态检定和动态检定。
静态检定主要是在水表停止运行状态下进行，通过调整水表指针或数字显示，使其与标准值一致。
动态检定则是在水表运行状态下进行，通过测量水的流量和时间，计算出水表的误差。
水表检定规程要求选取合适的检定水流量和时间。
检定水流量应根据水表的额定流量确定，并在额定流量的上下限范围内进行检定。
检定时间应根据水表的使用情况和检定要求确定，一般为连续运行一段时间或按照一定时间间隔进行检定。
水表检定规程还要求对检定结果进行记录和评价。
检定结果应包括水表的误差值和判定结果，误差值应符合国家标准规定的误差范围。
如果水表的误差超出允许范围，应进行调整或更换。
检定记录应详细记录水表的型号、编号、检定日期、检定人员等信息，以备查验和追溯。
水表检定规程还要求定期进行检定和校验。
根据国家标准和水表的使用情况，一般建议每年进行一次检定。
对于重要场所或特殊要求的水表，可以根据需要增加检定频率。
在检定过程中，还应注意保护水表的外观和密封，防止损坏和泄漏。
水表检定规程还要求加强对检定人员的培训和管理。
检定人员应具备相关的专业知识和技能，并经过培训和考核合格。
在检定过程中，应严格按照规程要求操作，确保检定结果的准确性和可靠性。
水表检定规程是确保水表准确性和可靠性的重要标准和操作方法。
按照规程要求进行检定，可以保证水表的准确度，维护用户权益，提供可靠的水资源管理数据。
同时，加强对检定人员的培训和管理，也是保证检定结果准确性的重要措施。
水表检定规程的实施对于水费计算和水资源管理具有重要意义，应得到广泛应用和执行。
水表的检定和定型鉴定
水表的检定和定型鉴定文字信息修改时间:2007-10-20 14:13:03 信息来源: 添加人:詹志杰[特约嘉宾]第一节水表的检定一、检定依据1 旋翼式水表和容积式水表按JJGl62—1985《水表及其试验装置规程》第二部分“水表”进行检定。
说明：JJGl64—2000《液体流量标准装置》的首页中有代替JJGl65—1985宇样，实际上只意味代替了其中的“一水表试验装置”部分，未覆盖“二水表”部分。
JJGl65—1985“水表”部分仍有效。
国家质量监督检验检疫总局国质检量函[2002]546号“关于对国家计量检定规程JJGl64—2000《体流量标准装置》的实施中有关问题的复函”中已对这一问题作了处理说明。
2 水平螺翼式水表按JJG258—1988《水平螺翼式水表检定规程》进行检定。
说明：部分型号的大口径水表，如垂直螺翼式水表、单流水表、可拆卸螺翼式水表，还有一些进口大口径水表等也可参照此规程进行检定。
3 高压水表按JJG585—1989《高压水表检定规程》。
进行检定。
说明：一些进口的民用小口径水表，其公称压力为1．6MPa(16bar)，应按JJGl65—1985进行检定。
4 热水表按JJG686—1990《热水表检定规程》进行检定。
5 远传水表目前无对应的检定规程，一般可参照基表所对应的检定规程进行检定。
除规定的项目外，还需检定输出信号的准确度与信号电参数是否符合设计或说明书要求。
6 预付费类水表目前无对应的检定规程，一般可参照基表的检定规程进行检定。
除规定的项目外，还需检查表的功能是否符合设计或说明书要求、机电信号转换是否可靠，等。
预付费类水表的检定一般需要产品配套软件的支持。
7 用于测量饮用水的流量计用于测量饮用水的流量计的检定可参照以下检定规程：(1)JJGl98—1994《速度式流量计检定规程》：适用电磁流量计、涡轮流量计、涡街流量计、超声波流量计、插入式流量计等；(2)JJG 640—1994《差压式流量计检定规程》：适用差压式流量计；(3)JJG 667—1997《液体容积式流量计检定规程》：适用容积式流量计；(4)JJG 897—1695《质量流量计检定规程》：适用质量流量计。

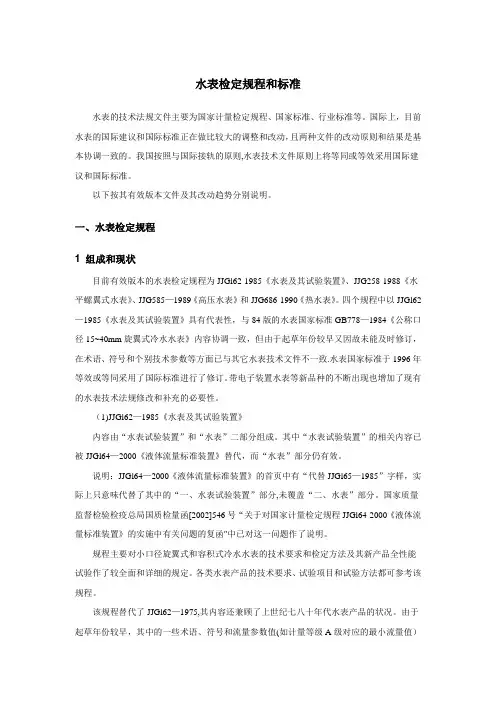

水表检定规程和标准
水表检定规程和标准水表的技术法规文件主要为国家计量检定规程、国家标准、行业标准等。
国际上，目前水表的国际建议和国际标准正在做比较大的调整和改动，且两种文件的改动原则和结果是基本协调一致的。
我国按照与国际接轨的原则,水表技术文件原则上将等同或等效采用国际建议和国际标准。
以下按其有效版本文件及其改动趋势分别说明。
一、水表检定规程1 组成和现状目前有效版本的水表检定规程为JJGl62-1985《水表及其试验装置》、JJG258-1988《水平螺翼式水表》、JJG585—1989《高压水表》和JJG686-1990《热水表》。
四个规程中以JJGl62—1985《水表及其试验装置》具有代表性，与84版的水表国家标准GB778—1984《公称口径15~40mm旋翼式冷水水表》内容协调一致，但由于起草年份较早又因故未能及时修订，在术语、符号和个别技术参数等方面已与其它水表技术文件不一致.水表国家标准于1996年等效或等同采用了国际标准进行了修订。
带电子装置水表等新品种的不断出现也增加了现有的水表技术法规修改和补充的必要性。
（1)JJGl62—1985《水表及其试验装置》内容由“水表试验装置”和“水表”二部分组成。
其中“水表试验装置”的相关内容已被JJGl64—2000《液体流量标准装置》替代，而“水表”部分仍有效。
说明：JJGl64—2000《液体流量标准装置》的首页中有“代替JJGl65—1985”字样，实际上只意味代替了其中的“一、水表试验装置”部分,未覆盖“二、水表”部分。
国家质量监督检验检疫总局国质检量函[2002]546号“关于对国家计量检定规程JJGl64-2000《液体流量标准装置》的实施中有关问题的复函"中已对这一问题作了说明。
规程主要对小口径旋翼式和容积式冷水水表的技术要求和检定方法及其新产品全性能试验作了较全面和详细的规定。
各类水表产品的技术要求、试验项目和试验方法都可参考该规程。
水表检定规程
水表检定规程引言本规程等效采用国际建议OIML R49-1：2003（E）《测量可饮用冷水的水表第1部分：计量和技术要求》、R49-2：2004《测量可饮用冷水的水表第2部分：试验方法》和R49-3：2004（E）《测量可饮用冷水的水表第3部分：试验报告格式》。
1范围本规程适用于水表的型式评价、首次检定、后续检定和使用中检验。
本规程适用测量流经封闭满管道饮用冷水的水表，包括机械式水表、配备了电子装置的机械式水表、基于电磁或电子原理工作的水表，也适用于水表的电子辅助装置。
水表应有累计体积的指示装置。
2引用文献本规程引用下列文献:OIML R49-1：2003（E）测量可饮用冷水的水表第1部分：计量和技术要求OIML R49-2：2004（E）测量可饮用冷水的水表第2部分：试验方法ISO 4064-1：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范ISO 4064-2：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第2部分：安装要求ISO 4064-3：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法和试验设备OIML D11：2004 电子测量仪器的一般要求JJG 164-2000 液体流量标准装置JJF 1001-1998 通用计量术语及定义使用本规程时，应注意使用上述引用文献的现行有效版本。
3术语和计量单位本规程除引用JJF1001规定的术语，还采用以下定义的其它术语。
3.1 水表及其组成3.1.1 水表 water meter在额定工作条件下用于连续测量、记忆和显示流经测量传感器的水体积的仪器。
注：水表至少包括测量传感器、计算器（有的计算器还包括调节和修正装置）和指示装置。
这三部分可以组成一体，也可安装在不同的位置。
3.1.2 测量传感器 measurement transducer水表上将被测水的流量或体积转换成信号传送给计算器的部件。
水表检定规程20061210
水表检定规程20061210水表检定规程引言本规程等效采用国际建议OIML R49-1：2003（E）《测量可饮用冷水的水表第1部分：计量和技术要求》、R49-2：2004《测量可饮用冷水的水表第2部分：试验方法》和R49-3：2004（E）《测量可饮用冷水的水表第3部分：试验报告格式》。
1范围本规程适用于水表的型式评价、首次检定、后续检定和使用中检验。
本规程适用测量流经封闭满管道饮用冷水的水表，包括机械式水表、配备了电子装置的机械式水表、基于电磁或电子原理工作的水表，也适用于水表的电子辅助装置。
水表应有累计体积的指示装置。
2引用文献本规程引用下列文献:OIML R49-1：2003（E）测量可饮用冷水的水表第1部分：计量和技术要求OIML R49-2：2004（E）测量可饮用冷水的水表第2部分：试验方法ISO 4064-1：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范ISO 4064-2：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第2部分：安装要求ISO 4064-3：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法和试验设备OIML D11：2004 电子测量仪器的一般要求JJG 164-2000 液体流量标准装置JJF 1001-1998 通用计量术语及定义使用本规程时，应注意使用上述引用文献的现行有效版本。
3术语和计量单位本规程除引用JJF1001规定的术语，还采用以下定义的其它术语。
3.1 水表及其组成3.1.1 水表 water meter在额定工作条件下用于连续测量、记忆和显示流经测量传感器的水体积的仪器。
注：水表至少包括测量传感器、计算器（有的计算器还包括调节和修正装置）和指示装置。
这三部分可以组成一体，也可安装在不同的位置。
3.1.2 测量传感器 measurement transducer水表上将被测水的流量或体积转换成信号传送给计算器的部件。
jjg162-2019饮用冷水水表检定规程
JJG 162-2019 饮用冷水水表检定规程
一、范围
本规程适用于饮用冷水水表的强制检定。
二、术语和定义
1. 饮用冷水水表：用于测量饮用冷水流量的仪表，包括机械式、电子式等类型。
2. 强制检定：由法定计量检定机构按照国家规定，对计量器具进行的一种强制性检定。
三、计量性能要求
1. 准确度等级：根据水表的用途和流量范围，分为不同的准确度等级，如A级、B级等。
2. 流量范围：水表在最大最小流量之间的流量范围。
3. 始动流量：水表开始计量的最小流量。
4. 最大允许误差：水表在规定流量下所允许的最大误差。
四、通用技术要求
1. 水表的结构应符合相关标准和规范，确保计量准确性和稳定性。
2. 水表的材质应符合食品级要求，确保饮用水的安全。
3. 水表的安装和使用应符合相关标准和规范，确保计量准确性和可靠性。
4. 水表应有标识，包括型号、规格、准确度等级、生产厂家等信息。
五、计量器具控制
1. 强制检定的水表应由法定计量检定机构进行检定，并出具相应的检定证书或报告。
2. 非强制检定的水表可由使用单位自行检定或委托其他计量检定机构进行检定。
3. 使用单位应建立水表管理制度，包括水表的采购、安装、使用、维护、报废等环节的管理，确保水表的准确性和可靠性。
4. 使用单位应定期对水表进行检查和维护，确保其正常工作和延长使用寿命。
如发现故障或问题应及时进行处理或更换。
水表检定安全操作规程
水表检定安全操作规程第一条：工作前的检查1：检查检定装置操作手柄、开关、旋钮位置应正确，操作灵活、设备整洁，压力表完好无损，指针归零。
2：检查压力罐压力表上下限定针位置应正确，下限定针为0.4Mpa，上限定针为0.5Mpa，动针归零。
否则，应将上、下限指针调到正确位置。
3：检查各阀门、管件，操作灵活无锈迹、无滴漏4：检查检定设备完好，卡具、工具齐全5：检查电源、电箱各器件，无缺损、无烧蚀痕迹6：试车检查：1打自动档开启水泵给压力罐注水，观查压力表动针缓慢上升，当动针上升到0.5Mpa时，控制装置自动关闭水泵停止注水；2打开排水阀门，压力表动针缓慢下降，当压力表动针下降到0.4Mpa 时（下限定针位置）应自动开启水泵，重新给压力罐注水，当压力升至0.5Mpa（上限定针位置）自动关闭水泵停止注水，3察看各压力表指针，应始同步一致，否则应停机报修。
第二条：工作中1：认真执行水表检定装置操作规程和公司规定的各项规程。
2：严禁在工作台面上放置物品。
3：卡卸水表时应精神集中防止卡伤。
4：在操作中应始终注意观察，压力表指针位置，当压力表指针超过0.5Mpa，压力表指针还缓慢上升，此时应立即关闭电源停止注水，打开排水阀进行泄水，将压力减至规定范围之内，然后向有关领导报告停机待修，同时做好现场监护工作。
5：严禁擅离职守，严禁超压运行；当需离岗时，必须关闭电源，将压力罐压力减至零。
第三条：结束工作1：将各手柄、开关、旋钮、阀门至于停机位置。
2：打开泄水阀门将压力罐的水全部排除，压力表指针降至零。
3：排除检定装置中的余水。
4：切断电源。
5：进行日常维护保养。
饮用冷水水表检定结果不确定度评定
饮用冷水水表检定结果不确定度评定发布时间：2021-10-12T06:17:23.381Z 来源：《工程建设标准化》2021年第14期作者：鹿祥瑞[导读] 温度范围：（10～30）℃，水温范围：（20±10）℃，检定鹿祥瑞新泰市检验检测中心山东泰安 271200一、概述1、测量依据JJG162-2019《饮用冷水水表检定规程》。
2、环境条件温度范围：（10～30）℃，水温范围：（20±10）℃，检定期间水温变化≤5℃；相对湿度：（0～100）%，且一次检定的湿度变化≤10%；水源压力范围：0.03Mpa到水表最大允许压力（MAP）,且水表上游压力变化≤10%。
3、测量标准冷水水表检定装置,0.2级,即最大允许误差为±0.2%。
4、被测对象2级水表,最大流量即常用流量Q3为2.5M3/h,分界流量Q2为50 L/h,最小流量Q1为31.25 L/h。
5、测量过程将水表正确夹持在水表检定装置的试验台上,用水表允许的流量通水平稳运行一段时间以排除水表和检定装置管道中的空气。
关闭底阀，将水放到指定的容积，反复调试,调节液位传感器,使得电动阀门自动关闭后,液位稳定在20L，再停止运行，读出此时水表的初始示值V0,将标准器中的水放空后关闭底阀,利用流量控制阀门,让水以规定的流量通过水表,注入标准量器，待液位到达指定高度后,阀门自动关闭,此时读出水表示值V1,即可得到水表测得的通过水的体积。
二、测量模型依据JJGI62-2019《饮用冷水水表检定规程》，由于检定对环境条件的要求不高，且本次试验是在比较理想的水温、室温及压力条件下进行,故不予考虑温度、压力等因素对测量结果造成的影响。
水表检定标准流程
水表检定流程1 对被检表进行外观检查，按国家水表检定规程条款要求进行各项外观检查。
1.1 外观检查靠肉眼观察，主要合格判定标准：1.1.1 有良好的表面处理，没有毛刺、裂痕、划痕、锈蚀、霉斑和涂层剥落现象。
1.1.2 数字显示醒目、整齐，功能、文字、等级标示、符号符合国家规程要求，完整、清晰、端正，读数装置透明度良好，无妨碍读数的缺陷；2 检查水表校验台是否处于检定前初始状态，设备完好，选择管径符合要求。
将被检表正确夹装在水表校验台上。
3水表耐压试验步骤3.1 正确夹表，排空管道空气。
3.2 关闭水表前后水阀（先关出水阀，后关进水阀）。
3.3 按下检定台增压缸阀，待压力增至最大允许压力时关闭压力调节阀，保证表内压力维持至少1分钟。
3.4 机械式水表密封耐压合格判定标准：在最大允许压力下，水表进水口、出水口、表盘及格林、法兰均未见渗漏、泄露及损坏；3.5 电子远传水表密封耐压合格判定标准：在1.6倍或2.0倍的最大允许压力下，水表进水口、出水口、表盘及格林、法兰均未见渗漏、泄露及损坏；3.5 拉开增压缸阀门待检测后打开泄压阀及调节阀，所有设备复原。
4 按国家水表检定规程要求，按照Q1、Q2、Q3三个流量点完成水表的示值误差检定工作。
1 DN（15～50mm）水表操作步骤1 正确启动水泵，空压机；2 按水表口径选择被检水表的直管段，并依次夹上表，排空气；3 按要求选择调整流量点，打开进水阀，开始检定：3.1 DN（15～50mm）水表操作步骤：选择被检表的流量点，调整流量调节阀或标准表，记录水表初始读数，打开进水阀，进水按规定流量通过水表注入标准量器（如金属量器或标准表）；3.2 DN（80～200mm）水表操作步骤：选择被检表的流量点，调整流量调节阀或标准表到规定的流量值，并将标准量器的水放到零位或某一分度线上，启动换向器，切换水流，使其进入工作量器，记录水表初始读数；3.4当水表指针达到预先规定的数值时，或标准量器的水位达到预定值时，关闭进水阀；3.5待工作量器的水位静止后进行读数，并记录水表最终读数，计算运行水量和工作量器的实际水量，计算示值误差：示值误差=（水表最终读数-水表初始读数）/量器水量*100%；3.6 按Q3、Q2、Q1三个流量点，重复1.1～1.5的操作程序，计算每个流量点下的示值误差；3.7 示值误差单项合格判定3.8 所有检定完毕后关闭进水球阀，取下水表；停止水泵和空压机运转，检查装置是否已复原，并确认。
水表检定操作规程
水表检定操作规程水表装配调整检查作业指导书1. 本指导书适用于本公司普通水表和IC卡水表的出厂检验;2. 将表壳水平装夹在水表检定装置上，IC卡表壳还要注意球阀处于完全开启的状态。
拿取水表机芯，并用手动锣刀调整预置水表调节板的位置，拨正水表的所有红指针，使指针的针尖正对准0的位置，机芯组合后还要将叶轮盒与齿轮盒刻度线对准。
3. 将机芯按照规定方向置入水表表壳。
将罩子密封圈、水表玻璃和罩子衬垫依次放在机芯上，注意不要将密封圈压边。
4. 左手食指压住表玻璃，右手将罩子按顺时针方向拧至拧不动为止，然后用水表扳手将罩子拧紧。
5. 开启水表检定装置的阀门，并将玻璃转子流量计的三个阀门都打开，跑水30秒至一分钟，直至流量计里看不到水泡，然后关闭三个流量计的阀门。
6. 常用流量Q3的调整:等花针停止运转静止后记录被调整水表调整前的读数V始(后四位红色指针)。
待100L量器的水放净滴流后，再静侯30秒。
关闭100L量器放水阀后打开50L玻璃转子流量计开关阀，调节50L转子流量计开关阀，使其流量达到Q3(调节速度应小于1.5秒)，此时流量计的水经鹅颈注入标准量器，当标准量器的水位达到100L时，迅速关闭100L量器的开关阀，关闭时间不大于1.5秒。
对水表进行读数得出结果V末(后四位红色指针)。
由此可得误差δ=,(V末-V始-V实)/V实,×100%，与?2%进行比较看是否超差，超出此范围者为不合格品。
例如水表检测前抄数V始为687.1升，误差检查后抄的V末为788.5升，实际跑水的流量V实为100升，那么此次检查表的误差为δ=,(V末-V始-V实)/V实,×100%=,(788.5-687.1-100)/100,×100%=,(101.4-100)/100,×100%=,1.4/100,×100%=1.4%，也就是说，此水表误差为1.4，小于2,合格。
7. 分界流量Q2的调整:等花针停止运转静止后记录被调整水表调整前的读数V 始(后四位红色指针)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JD
新规程评审记录
评审项目：JJG 162-2009 冷水水表
质量技术监督检验测试中心
2009年4月25日
JJG 162-2009《冷水水表》
检定规程评审
一、评审目的
为确保我单位水表检定的准确性，保护顾客合法利益，需要对我单位水表检定装置是否满足JJG 162-2009《冷水水表》检定规程的要求进行评审，以确定我单位水表校验台对新规程的可行性。
二、参加评审主要人员
会议主持人：
评审人员：
三、评审时间：2009年4月25日
四、评审内容
1、环境
2、设备配置
3、检定重复性
选取一块编号为1214503冷水水表，在本水表检定装置正常工作条件下，对同一流量值重复测量10次，各次测量值如下：
4、评审结论
根据对水表校验台的使用环境、仪器设备、重复性的评审，各项指标符合JJG 162-2009《冷水水表》检定规程的要求，可以按照JJG 162-2009《冷水水表》检定规程进行检定。
评审员：
五、技术负责人意见
通过对JJG 162-2009《冷水水表》检定规程的评审，我单位水表检定装置完全符合新规程的要求，同意执行JJG 162-2009《冷水水表》检定规程对水表实施检定。
2009年4月25日。
