tg岩质边坡楔形破坏tg岩质边坡楔形破坏-----------------------------------------------------------第一章绪论1.1 引言随着国民经济的发展，水利建设，交通运输和国防工程等建设工程中所遇到的岩质边坡稳定性问题也相应地增多。
由于工程建设的需要，往往在一定程度上破坏或扰动原来较为稳定或岩体而形成新的人工边坡，诱发新的地质灾害。
地质灾害已经成为制约我国经济及社会可持续发展的一个重大问题。
岩质边坡滑坡作为地质灾害中一个十分突出的问题，给国民经济建设的各个部门带来了严重的干扰和损失。
1993年三峡库区巫溪县南门岩体崩滑造成200余人丧生。
2000年彭水县山体滑坡造成70余人丧生。
2004年12月11日，雨台温高速公路柳市附近突发大面积山体滑坡事故。
滑坡的山体高约100m、宽约70m.甫台温高速公路70余米的路段完全被滑落的大石封死，致使温州大桥白鹭屿至乐成镇一段的高速公路双向车道全部瘫痪。
地震作用诱发的边坡滑动和坍塌也是常见的灾害之一。
特别是在山区和丘陵地带，地震诱发的滑坡往往分布广、数量多、危害大。
我国是一个多地震的国家，西部地区又是地中海一喜玛拉雅地震带经过的地方，是亚欧大陆最主要的地震带，也是我国地震活动最活跃的地区，因地震而导致的滑坡灾害非常严重。
大量崩塌与滑动主要发生在多震的西部地区，而这些地区正是我国的水电能源和各种矿产资源的主要蕴藏地。
随着国家西部大开发战略的实施，将加速对西部地区水电、矿产资源开发、及公路、铁路等基础设施建设，愈来愈多的工程(如水电、矿山、能源、核废料储存及溶质运移)都建设在岩体之上，几乎所有的土木工程建设都涉及到边坡的动力稳定问题。
在大多数岩体力学问题的研究中，都假定岩体在外力作用下是静止的，所以，考虑问题的角度也一般是从静力学角度出发，其结果与实际情况不尽相符，往往对结果作一些折减。
通常，在许多实际情况中，荷载常具有动力特性，如上所述的地震滑坡灾害等，沿用静力学的原理和方法来求解这类问题，结构的动载特性无法反应出来，这显然是不合适的。
浅议黄土高边坡设计方案选择

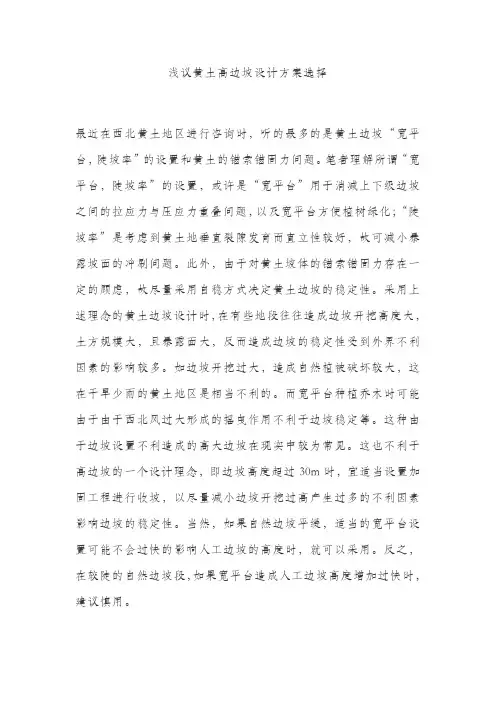

浅议黄土高边坡设计方案选择最近在西北黄土地区进行咨询时，听的最多的是黄土边坡“宽平台，陡坡率”的设置和黄土的锚索锚固力问题。
笔者理解所谓“宽平台，陡坡率”的设置，或许是“宽平台”用于消减上下级边坡之间的拉应力与压应力重叠问题，以及宽平台方便植树绿化；“陡坡率”是考虑到黄土地垂直裂隙发育而直立性较好，故可减小暴露坡面的冲刷问题。
此外，由于对黄土坡体的锚索锚固力存在一定的顾虑，故尽量采用自稳方式决定黄土边坡的稳定性。
采用上述理念的黄土边坡设计时，在有些地段往往造成边坡开挖高度大，土方规模大，且暴露面大，反而造成边坡的稳定性受到外界不利因素的影响较多。
如边坡开挖过大，造成自然植被破坏较大，这在干旱少雨的黄土地区是相当不利的。
而宽平台种植乔木时可能由于由于西北风过大形成的摇曳作用不利于边坡稳定等。
这种由于边坡设置不利造成的高大边坡在现实中较为常见。
这也不利于高边坡的一个设计理念，即边坡高度超过30m时，宜适当设置加固工程进行收坡，以尽量减小边坡开挖过高产生过多的不利因素影响边坡的稳定性。
当然，如果自然边坡平缓，适当的宽平台设置可能不会过快的影响人工边坡的高度时，就可以采用。
反之，在较陡的自然边坡段，如果宽平台造成人工边坡高度增加过快时，建议慎用。
图1 地形平缓段的“宽平台，陡坡率”的黄土边坡合理设置图2 地形陡峻段的“宽平台，陡坡率”的黄土边坡欠合理设置对于黄土地区的锚索工程，其实往往可结合边坡的稳定性分析，采用小吨位（不大于400KN/孔）锚索锚固力设置进行解决。
确实需要采用大吨位（大于400KN/孔）锚索锚固力时，可采用浓度较大的浆液，二次注浆，扩大钻孔等工艺进行解决。
笔者当年就曾多次在黄土地区设置拉力为800～1000KN/孔的锚索工程（二次注浆或扩孔），并取得了良好的工程效果。
也就是说，认为锚索的锚固力在黄土地区不能确保的担心，在工程实践中是可以有效解决的。
基于此，在黄土地区技术人员过于强调贯彻“宽平台，陡坡率”，以及在黄土地区不能设置锚索工程的理念可能存在一定值得商榷的地方。
