沸石结构的表征
在硅沸石-1中的分布位置示意图。
沸石的孔结构
• 合成沸石样品经过XRD方法鉴定之后尽管已
经知道其结构与型号，并由此能推知其孔道形 状、空腔及孔径大小，但是XRD数据只适用于 完美的晶体样品，而合成样品特别是工业样品 存在着缺陷或杂质，孔道里甚至还存在少量其 他物相。
11
• 5.93
28
• 4.50
66
• 4.24
63
• 3.97
94
• 3.43
37
• 3.08
21
• 2.97
22
• 2.60
19
• 2.40
13
• 当样品晶粒大于0.3微米时，可用峰高当作峰 的强度(用于计算客体的分散度).
• 晶粒变小会导致XRD变宽，因而衍射峰宽度可 提供沸石样品平均粒大小的信息。衍射峰半高 宽（Ｂ）和晶粒大小（ｄ）有如下的关系式： d (nm) = 0.9/Bcos
ZSM-23沸石结构
表 5-3 AlPO4 分子筛的吸附容量（P/P0 =0.4）
动 力 直 径 吸附质
AlPO4-n 的吸附容量 （cm3/100g）
(nm)
n = 5 n = 11 n = 31 n = 17 n = 18
0.265 0.346 0
O2
14.6
Xe
例如A沸石主要用于洗涤剂助剂，它的晶体形貌和晶 粒大小最为要紧；Y沸石主要用于催化裂化催化剂， 其酸性和稳定性是第一位的；ZSM-5沸石是择形催 化剂，其孔径和晶粒大小至关重要。
沸石结构及结构缺陷
• Ｘ射线衍射技术（XRD）是测定沸石晶体结
构最有效的工具。
• 国际沸石协会下属的结构委员会编写出版的 《Collection of simulated XRD powder patterns for zeolites》收集了所有已知结构 的沸石的衍射图谱和晶体数据，相当于沸石结 构的指纹图；粉末衍射图还可以提供沸石相的 纯度及其结晶度，定性检测沸石材料。另一本 书《Atlas of zeolite structure types》提供 了沸石的立体结构图和孔道截面图。
• 用SEM和TEM都可以直接测定沸石晶体的形貌 和大小，高分辨率电镜还能直接观察堆垛层错 缺陷，即XRD不能测知的、沸石晶体结构形成 过程中的缺陷及／或板块缺陷。
4A沸石的SEM照片
AlPO4-5的SEM谱
沿001方向用400kV拍摄的L沸石HRTEM谱， 由于转角原因在 （A）10o、（B）4 o、（C）32.2 o和（D）30 o处重叠而形 成波纹。
沸石结构的表征
主要参考文献 • 1. Molecular sieves—Science and Technology, • H.G. Karge, J. Weitkamp, 1998 • 2. 原位技术在催化研究中的应用，辛勤主编，1992年。
考虑一种沸石样品是否可以采用之前，必须对它进行 表征以决定取舍。至于对沸石的哪些性质需要表征， 就要看它的用途而决定。
• 相对结晶度（％）＝ 未知样品峰强度之和/标 准样品峰强度之和
XRD patterns of NaY
八面沸石的XRD数据
ZSM-5沸石的XRD谱
• ZSM-5 沸石 的XRD数据
AlPO4-5分子筛可以由23种模版剂合成出, 但是具有相同的XRD特征
• d(A) I
• 11.8
100
• 6.84
0.670
0.700
Lennard-Jones 动力直径（nm）
0.260 0.289 0.340 0.346 0.364 0.396 0.376 0.330 0.265 0.260 0.360 0.390 0.430 0.585
0.600
0.620
• 表5-1中的Lennard-Jones动力直径被认为和推 测的沸石孔径更为接近，使用吸附技术可以得 到沸石的孔容、孔径和结晶度等信息。
• 沸石孔容可选用探针分子吸附进行测定。常用 的探针分子有氧、正已烷及水，还可以选用 CO2，Ar，N2及正丁烷等。
• 通常为了得到较为可靠的孔容数据，采用几种 不同探针分子进行测定。
• 沸石上探针分子的吸附等温线属于第Ｉ型的吸 附等温线。从实验可得到饱和吸附量Xs，若在 给定温度下吸附物的液体密度为da，并假设吸 附态的密度等于液态密度，即可按求算出沸石 微孔孔容（Ｖp）：Ｖp ＝ Xs/da。
Xe
-
CO
0.420
CO2 H2O NH3 SO2 C2H6 C3H8 苯
0.510 0.390 0.410 0.528 0.500 0.650 -
环己烷
-
新戊烷
-
宽（nm）
0.300 0.240 0.384 0.280 0.300 0.436 0.370 0.370 0.315 0.380 0.400 0.440 0.490 0.660
通过剖析谱图变化，人们发现吸附等温线中出现的“台阶”并不是 过去所认为的“吸附物质的相变”而是反映了吸附过程的不同阶段。 苯的吸附是先进入孔道结合处、再到直孔道，最后才到正弦孔道， 表现出2个“台阶”。 C2Cl4的分子体积小于苯，它的吸附是先进入孔道结合处，再进到直 孔道和正弦孔道，因此吸附线上有1个“台阶”； 而C2HCl3是不加区分地直接充满着孔道结合处、直孔道和正弦孔道， 所以它的吸附等温线上就没有出现“台阶”。
• 苯吸附后 在谱中的 101等峰处 引起变化， 峰的形状 随着吸附 量的增加 而改变 （图4-15） 但是通常 的XRD技 术不能探 测到。
• C2Cl4和 C2HCl3在沸 石上的吸附 也会改变所 得中子衍射 谱图，例如 图4-16就给 出C2Cl4吸附 在硅沸石-1 的孔道结合 部或直孔道 时，其中子 衍射谱随着 吸附量的变 化。
• 沸石通常被作为吸附剂或催化剂，因此必须直 接测定样品的孔体积及孔径大小。
• 用不同尺寸的探针分子来测定沸石的孔径是最 简单有效的方法，因为只有动力直径比沸石小 的分子才能被吸附。
表 5-1 常见探针分子的分子尺寸
探针分子
Pauling
长（nm）
He
-
H2
0.310
Ar
-
O2
0.390
N2
0.410
0.41×0.69×0.75
均三甲苯
0.37×0.78×0.85
沸石 Linde 5A ZSM-23 ZSM-11 ZSM-5 ZSM-48 ZSM-12 丝光沸石
孔径(nm) 0.41 0.45×0.56 0.51×0.55 0.51×0.55 或 0.54×0.56 0.53×0.56 0.57×0.61 0.67×0.70
钙霞石笼。
• AlPO4-18的吸附性质与AlPO4-17相似，但对烷烃的吸 附选择性超过异构烃，对水和氧的吸附容量差异也较
大，表明其孔道体系由八元环所控制，也存在着通过6
元环才能抵达的小空腔。但正丁烷的吸附速率AlPO418高于AlPO4-17，表明AlPO4-18中的8元环的约束性 低于AlPO4-17。
-
正丁烷 -
12.3 11.0
8.5
8.2
(12.7) -
8.5
8.6
24.5
32.8
18.6
24.9
(18.5) -
12.0
16.2
0.43
正己烷 13.9 -
-
-
16.2
0.50
异丁烷 -
8.7
-
3.0
4.9
0.60
环己烷 14.5 7.0
6.0
0.2
1.8
0.62
新戊烷 13.7 2.8
7.8
常用XRD检测沸石的条件： voltage/current: 40KV/100mA, step width: 0.02 deg. Present time: 0.1 sec; slits:DS/SS 1deg RS
0.3 mm 2:4-64 deg.
• 要注意，有时沸石的XRD谱峰位置符合某一已 知结构，却会由于孔道中的有机模板剂被脱除 或高硅样品中孔道里阳离子的变化、阳离子交 换或迁移、在Ｘ射线样品架中的大晶体有择优 的取向，以及杂原子进入骨架等原因，而使其 强度与文献不符合。
XRD技术测定沸石的结晶度
• 沸石结晶度通常采用样品XRD谱中大约八个谱 峰的强度之和进行定量测定，所挑选的谱峰应 受样品水合度的影响很小，而且很少受其他因 素影响。
• 例如八面沸石通常选用2值为15.4 o，8.4 o， 23.3 o， 25.6 o，30.8 o，31.4 o及34.0 o的谱峰； 对ZSM-5沸石则选用2值为22.5 o～ 24 o之间 的四个谱峰即可，采用下式计算：
沸石吸附的BET装置
吸附在表征沸石结构方面的作用
• 合成沸石的结晶度可用相对吸附量来表示，即用待测
样品的吸附量和标准样品（假定其结晶度为100％）的
饱和吸附量之比来表示待测样品的相对结晶度。 • 沸石结构上的微细差异也能反映在吸附性质上。环己
烷 (0.470.620.69 nm) 和2,2-二甲基丁烷 (0.590.620.67 nm) 具有相似的临界直径，仅仅在最 短轴方向相差约0.1 nm。然而2,2-二甲基丁烷的临界 截面积近于圆形，而环己烷为椭圆形，因此对于具有 圆形及椭圆形孔径的沸石结构，这两种吸附物的吸附 容量便发生差异，ZSM-5沸石吸附环己烷可达0.056μ ｍ3/g，而对于2,2-二甲基丁烷的吸附速率却很慢。
表 5-2 室温下的静态吸附结果
烃类吸附质分子 分子尺寸(nm)
正己烷
0.39×0.43×0.91
3-甲基戊烷
0.46×0.58×0.86
沸石mfi结构-概述说明以及解释
沸石mfi结构-概述说明以及解释1.引言1.1 概述沸石是一种具有特殊物理和化学性质的天然或合成矿物，其具有三维多孔的骨架结构。
由于其特殊的结构和性质，沸石在许多领域具有广泛的应用价值。
沸石的骨架主要由硅和铝氧化物组成，其中硅氧四面体和铝氧四面体通过共享氧原子而构成稳定的网状结构。
沸石的多孔结构使得其具有很高的比表面积和吸附能力，因此被广泛应用于吸附剂、催化剂、分离膜等领域。
其中，MFI结构是一种典型的沸石结构，其具有严密的孔道结构和良好的热稳定性。
MFI结构的孔道直径约为0.56纳米，具有较高的选择性，可用于分离和催化反应。
本文将重点介绍沸石MFI结构的定义、性质和应用。
首先，将对沸石的定义和基本性质进行介绍，包括其结构、组成和物理化学性质。
然后，将详细探讨MFI结构的特点，包括其孔道结构、化学组成、热稳定性等方面。
最后，将探讨MFI结构在吸附、分离和催化等领域的应用，并展望未来沸石MFI结构的研究方向。
通过本文的研究，我们将更深入地了解沸石MFI结构的特点和应用，为进一步的科学研究和工业应用提供参考和指导。
同时，也将为沸石材料的合成、改性和应用提供新思路和新方法。
希望本文能为相关领域的科研人员和工程师提供有益的信息和启示，推动沸石MFI结构的进一步发展和应用。
1.2文章结构文章结构部分内容如下：文章结构部分旨在介绍本文的整体结构安排和各个部分的主要内容。
通过清晰的文章结构，读者可以更好地理解和掌握文章的内容和逻辑脉络。
本文按照以下结构来组织和呈现相关内容：第一部分为引言，主要包括概述、文章结构和目的三个方面。
在概述中，我们将介绍沸石MFI结构的基本概念和背景，并简要介绍其在实际应用中的重要性。
在文章结构部分，我们将详细介绍本文的整体结构和各个部分的内容安排，帮助读者了解整个文章的组织框架。
在目的部分，我们将明确本文的主要目的和意义，为读者提供阅读的导向。
第二部分为正文，主要包括沸石的定义和性质以及MFI结构的特点和应用两个方面。
固体催化分子筛材料8：沸石分子筛表征
酸性表征方法
沸石表面酸性的表征
表面酸的类型：Brönsted acid, Lewis acid
酸强度：给出质子或接受电子对的能力大小，用 H0 表示 酸强度及酸浓度的分布：由于沸石骨架结构十分复杂，酸中 心在骨架中所处的位置不同，会引起酸中心强度的差异
测定方法：
化学滴定：总酸量，酸强度及酸浓度的分布
相对于TMS的化学位移 /ppm 103 114 97 107 93 99 88 94 83 87
Fig. 29Si MASNMR spectrum of NaX(Si/Al=1.35)
Fig. 29Si-MASNMR spectra
(a) NH4NaY, Si/Al=2.61 (b) 1h calcined at 400°C in air, Si/Al=3.37 (c) 1h calcined at 700°C in steam Si/Al=6.89 (d) washed with HNO3(1mol/l) Si/Al>50
沸石骨架振动红外光谱的归属：
1971年Flanigen, Khtami和Szymanski提出沸石骨架振动红外光 谱的归属方法，称FKS法。将沸石骨架振动红外谱带分成两大类型
不对称伸缩振动
对称伸缩振动
双环振动
T-O弯曲
孔口
Fig. Infrared assignments
illustrated with the spectrum
A 型沸石在 550cm-1 处的较强吸收为双四元环的特征振动 X、Y 型沸石中550580cm-1 的吸收为双六元环的特征振动 420300cm-1：孔口振动谱带，环越大，振动频率越低 A 型沸石中的八元环的特征频率在 378cm-1 X 型沸石中的十二元环的特征频率在 365cm-1 Y 型沸石中的八元环的特征频率在 370380cm-1 左右
Cu-β沸石的合成、表征及催化性能
４ ０８ ） １０ １
（ 南师 范 大学化 学生物 学及 中药 分析教 育部 重 点 实验 室 ， 沙 湖 长
摘要 ： 采用水热 合成法在 ＳＯ一ｕ 一 Ｅ ） — ： — ＨＦ体系 中合成 了 Ｃ ４￣ ｉ Ｏ （ Ａ ： Ｈ Ｏ Ｎ Ｃ Ｔ Ｏ ｕ３
明 ， 化 学组 成（ 质 的量 的 比） ： 。 ： 按 物 ｎ， ｎ ｎ 。
第 ２ ７卷 第 ３期 ２ １年 ３月 ０１
无
机
化
学
学
报
Ｖｏ ．７ Ｎ ． １ ｏ３ ２ ４７４ ３ ２ —３
ＣＨＩ Ｓ ０ＵＲＮ ＮＯＲＧＡＮＩ ＮＥ Ｅ Ｊ ＡＬ ０Ｆ Ｉ Ｃ ＣＨＥＭＩＴＲ Ｓ Ｙ
Ｃ － 沸 石 的合 成 、 征及 催 化 性 能 ｕ￣ ／ 表
ｔｅＳＯ：ｕ ：Ｅ ） ：２：Ｈ４ ｌｒ ａｏｏ ０（． ５０：６ １）５ ０ ６ ０： ５ ５）ａｄｔｅＣ ｔ ｒｓｎ ｈ ｉ２ ＯＴ Ａ２ ＨＯＮ Ｆｍｏ ｔ ｆ ： ５ ． （ ～ ８： ５ — ５）２～ ０，ｎ ｕａｏ ｐｅｅｔ Ｃ Ｏ ａ ｒ ｉ ６ ０ ～ ）１ （ （ ｈ ｍｓ
ａ ｄ ｃ ｅ ｃ ｌｃ ｍｐ ｓｔ ｎ ｏ ｈ ｒ ｄ ｃｓ ｗ ｒ ｅ ｅ ｍｉ ｅ ｙ Ｘ－ａ ｉ ｒ ｃｉ ｎ ｎ ｒ ｒ ｄ ｓ ｅ ｔｏ ｃ ｐ ，ＵＶ－ ｓ ｎ ｈ ｍｉ ａ ｏ ｏ ｉ ｏ ｆ ｔ ｅ ｐ ｏ ｕ ｔ ｅ ｅ ｄ ｔｒ ｎ ｄ ｂ ｒ ｙ ｄ ｆ ａ ｔ ，ｉ ｆａ ｅ ｐ ｃ ｒ ｓ ｏ ｙ ｉ ｆ ｏ Ｖｉ ｄ ｆ ｓ ｅ ｅ ｔ ｎ ｓ ｅ ｔｏ ｃ ｐ ，ｔ ｅ ｍｏ ｒ ｖ ｍｅｒ — ｉ ｅ ｅ ｔ ｌｔ ｅ ｍａ ｎ ｌ ｓｓ ｃ ｎ ｉ ｇ ｅ ｅ ｔｏ ｃ ｏ ｃ ｐ ，ａ ｄ ｉ ｕ ｅ ｒ ｆ ｃ ｉ ｐ ｃｒ ｓ ｏ ｙ ｈ ｒ ｇ ａ ｉ ｔｙ ｄ ｆ ｒ ｎ ｉ ｈ ｒ ｌ ａ ａ ｙ ｉ，ｓ ａ ｎ ｎ ｌ ｃｒ ｎ ｍｉ ｒ ｓ ｏ ｙ ｎ ｆ ｌ ｏ ｆ ａ ｉ ｄ ｃ ｉｅ ｙ ｃ ｕ ｌ ｄ ｐ ａ ｍａ ａ ｏ ｃ ｅ ｉ ｎ ｓ ｅ ｔｏ ｔ ． ｈ ａ ｔ ｒ ｆｅ ｔ ｇ ｔ ｅ ｓ ｎ ｈ ｓｓ ｏ － ｅ ｌ ｅ ｗ ｒ ｎ ｕ ｔ ｌ ｏ ｐ ｅ ｌ ｓ — ｔ ｍｉ ｍｉｓｏ ｐ ｃｒ ｍｅ ｒ Ｔ ｅ ｆ ｃｏ ｓ ａ ｆｃ ｉ ｈ ｙ ｔ ｅ ｉ ｆＣｕ ８ ｚ ｏ ｉ ｅ ｅ ｖ ｓ ｙ ｎ ｔ ｉ ｖ ｓｉａ ｅ ． ｈ ｅ ｕ ｔ ｎ ｉａ ｅ ｔ ａ ｅ ｗｅｌｃ ｙ ｔｌ ｚ ｄ Ｃ —ｚ ｏｉ ａ ｅ ｓ ｎ ｈ ｓｚ ｄ ｆ ｍ ｈ ｒ ｃ ｒ ｏ ｔ ｎ ｅ ｔ ｔ ｄ Ｔ ｅ ｒ ｓ ｌ ｉ ｄ ｃ ｔ ｈ ｔｔ ｌ ｒ ｓａｌ ｅ ｕ ｅ ｌ ｅ ｃ ｎ ｂ ｙ ｔ ｅ ｉｅ ｒ ｔ ｅ ｐ ｅ ｕ ｓ ｒｗｉ ｇ ｓ ｈ — ｉ ｔ ｏ ｈ

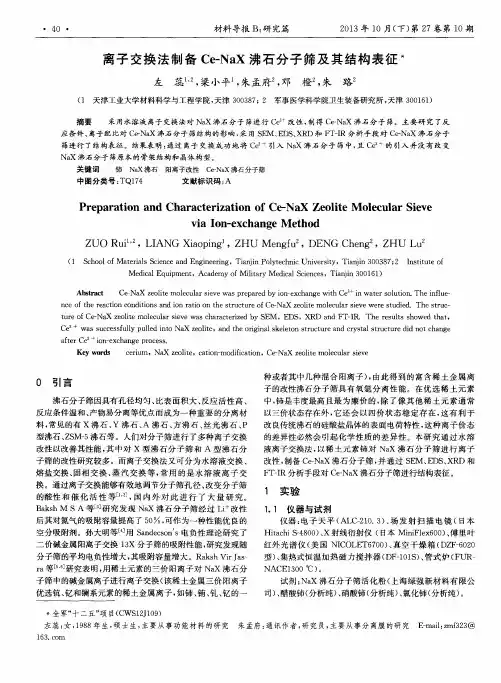

离子交换法制备Ce-NaX沸石分子筛及其结构表征
子 的改性 沸石分 子 筛具 有 氧 氩 分离 性 能 。在 优选 稀 土元 素 中， 铈 是丰度 最高 且最 为 廉 价 的 ， 除 了像 其 他 稀 土 元 素通 常 以三价状 态存在 外 ， 它还 会 以 四价 状 态稳 定 存 在 ， 这有 利 于 改 良传统 沸石 的硅 酸盐 晶体 的表 面 电荷 特性 ， 这种 离 子价 态
ａ ｆ ｔ ｅ ｒ Ｃｅ ０ ｉ ｏ ｎ － ｅ ｘ ｃ ｈ ａ ｎ ｇ ｅ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ． Ｋｅ ｙ ｗ ｏ ｒ ｄ ｓ ｃ ｅ ｒ ｉ ｕ ｍ ，Ｎａ Ｘ ｚ ｅ ｏ ｌ ｉ ｔ ｅ ，ｃ ａ ｔ ｉ ｏ ｎ － ｍｏ ｄ ｉ ｉｃ ｆ ａ ｔ ｉ ｏ ｎ，Ｃｅ － Ｎａ Ｘ ｚ ｅ ｏ ｌ ｉ ｔ ｅ ｍｏ ｌ ｅ ｃ ｕ ｌ ａ ｒ ｓ ｉ ｅ ｖ ｅ
摘 要 采 用 水溶 液 离子 交换 法 对 Ｎａ Ｘ 沸石 分 子 筛进 行 Ｃ ｅ 。 改 性 ， 制得 Ｃ ｅ － Ｎ ａ Ｘ 沸 石 分 子 筛 。主 要 研 究 了反 Ｉ Ｒ分 析 手 段 对 Ｃ ｅ － Ｎａ Ｘ 沸 石 分 子
应 条件 、 离子 配 比 对 Ｃ ｅ － Ｎａ Ｘ 沸石 分子 筛 结构 的影 响 ， 采用 Ｓ Ｅ Ｍ、 Ｅ Ｄ Ｓ 、 Ｘ ＲＤ 和 Ｎ ａ Ｘ 沸 石 分 子 筛原 本 的 骨 架 结构 和 晶体 构 型 。
Ｃ ｅ ” ｗａ ｓ ｓ ｕ ｃ ｃ ｅ ｓ ｓ ｆ ｕ ｌ ｌ ｙ ｐ ｕ ｌ ｌ ｅ ｄ ｉ ｎ ｔ ｏ Ｎａ Ｘ ｚ ｅ ｏ ｌ ｉ ｔ ｅ ，ａ ｎ ｄ ｔ ｈ ｅ ｏ ｒ ｉ ｇ ｉ ｎ ａ ｌ ｓ ｋ ｅ ｌ ｅ ｔ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ａ ｎ ｄ ｃ ｒ ｙ ｓ ｔ ａ ｌ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ｄ ｉ ｄ ｎ ｏ ｔ ｃ ｈ ａ ｎ ｇ ｅ
沸石结构的表征
沸石晶体内还存在着三种羟基缺陷
• （1）末端硅羟基，存在于沸石晶体的外表面。
• （2）硅羟基对，由沸石中的 Si-O-Si键水解后断裂生 成。 • （3）羟基空穴，脱铝过程中沸石结构中脱除一个T原 子如铝原子，形成羟基空穴 (hydroxyl nest)。
• 这些硅羟基可以用红外光谱及核磁共振谱鉴别。红外 光谱中的3710cm-1处的谱带吸收值与沸石的羟基空穴 浓度成正比，利用3710cm-1处的吸收值能够定量测定 沸石结构中的羟基空穴含量。上述三类硅羟基也可以 用29Si CP-MAS NMR测定，由它们和三甲基氯硅烷作 用后所得到的不同产物而能够分别检测其浓度。
• 苯吸附后 在谱中的 101等峰处 引起变化， 峰的形状 随着吸附 量的增加 而改变 （图4-15） 但是通常 的XRD技 术不能探 测到。
• C2Cl4和 C2HCl3在沸 石上的吸附 也会改变所 得中子衍射 谱图，例如 图4-16就给 出C2Cl4吸附 在硅沸石-1 的孔道结合 部或直孔道 时，其中子 衍射谱随着 吸附量的变 化。
• 图中上部 曲线中的 点是数据 测试点, 而曲线是 用最小方 差法计算 所得到的. 中部的竖 线标记着 2角度; 底下的曲 线是实际 测定线和 理论计算 的差谱线.
中子衍射技术研究实例
•
实验中发现 C2HCl3、C2Cl4和 苯在硅沸石-1上的 等温吸附线分别呈 现0、1和2个“台 阶”（见左图 C2HCl3（298 K） 、C2Cl4（298 K ）和苯 （283 K） 在硅沸石-1上的等 温吸附线）。 为 了探讨其出现的原 因，使用中子衍射 谱进行研究。
4A沸石的SEM照片
AlPO4-5的SEM谱
沿001方向用400kV拍摄的L沸石HRTEM谱， 由于转角原因在 （A）10o、（B）4 o、（C）32.2 o和（D）30 o处重叠而形 成波纹。
沸石的结构和特性
沸石的结构和特性1756年，瑞典矿物学家Cronsted发现了自然界中沸石的存在，但是直到五六十年代，以美国UCC公司为代表研究成功沸石晶体的水热合成工艺之后，才开始广泛利用这种矿物。
目前，它已被广泛的应用于日用化工、环境保护、石油加工等领域。
本文对沸石的吸附性能和离子交换性及其在水处理中的应用研究作一详细介绍。
沸石的结构和性能1、沸石的结构特征沸石的最基本构成单元是硅氧四面体(SiO4)和铝氧四面体(AlO4)在平面内表示为图1，硅氧四面体通过共用所有氧而相互连结在一起(如图2所示)。
沸石分子式一般可表示为M2önO·Al2O3·XSiO2·YH2O，其中n为阳离子M的化合价。
沸石的结构可分为3个部分：铝硅酸盐格架；格架中相互连接的孔隙(孔道或空穴)；在孔道或空穴中的阳离子和水分子。
沸石的这种特殊结构决定了其具有吸附性、扩散性、离子交换性和催化性等。
因此，它是一种优良的吸附剂、离子交换剂和催化剂。
2、沸石的吸附性能沸石不同于一般常用的固体吸附剂(如硅胶，活性碳等)，沸石有两个显著的特点：沸石的选择性吸附和离效率吸附。
(1)选择性吸附在一般情况下，沸石的中心大空穴和孔道都充满水分子，这些水分子围绕可交换阳离子形成水化球，通常在350℃或400℃下加热数小时或更长时间，沸石将失去水分。
这时，有效直径小到足以通过孔道的分子将易于被沸石吸附在脱水孔道和中心空穴中，而直径过大无法进入孔道的分子将被排斥，这就是人们所熟知的“分子筛”的筛分能力。
另外，分子筛对分子的极性大小具有选择作用，极性越大可越容易被极化的物质，就越容易被吸附。
(2)高效吸附沸石具有高效吸附性，特别是对水、氨、硫化氢、二氧化碳等分子具有很强的亲合力。
3、沸石的离子交换性能离子交换性能是沸石的另外一个重要性能。
沸石的离子交换一般是在水溶液中进行的，其反应可用下式表示：Na(Z)+M(S)=M(Z)+Na(S)式中，Z表示沸石相，S表示溶液相，M(S)是溶液中取代沸石钠离子(Na(Z))的交换离子。
沸石鉴定最简单方法
沸石鉴定最简单方法引言沸石作为一种重要的矿石和工业原料，在地质学、材料科学、环境科学等领域具有重要的应用价值。
然而，由于沸石存在不同的结构和形态，鉴定工作往往变得复杂。
本文将介绍一种简单方便的沸石鉴定方法，帮助读者更好地了解和区分不同类型的沸石。
沸石的基础知识沸石是一种具有多孔结构的硅酸盐矿物，晶体结构中的孔道可以吸附其他的物质。
它常见于火山岩和沉积岩中，由于其独特的物理和化学性质，被广泛应用于多种领域。
常见的沸石包括脱水石、方铅石、层状沸石等。
沸石鉴定的步骤沸石的鉴定通常包括外观特征观察、物理性质测试和化学性质分析等步骤。
下面将介绍其中的一些简单易行的鉴定方法。
外观特征观察沸石的外观特征可以提供一些初步的线索。
常见的沸石通常呈现为白色、灰色或浅黄色。
沸石的晶体结构往往呈现为形状各异的块体，表面通常具有明显的多孔结构。
在观察时，我们可以注意沸石晶体的形状、颜色和表面细微的纹理等特征。
物理性质测试物理性质测试是鉴定沸石的重要手段之一。
下面介绍几种常用的测试方法。
密度测定沸石的密度通常在2.0-2.5 g/cm³之间，根据物质的密度变化可以初步判断沸石的类型。
硬度测定沸石的硬度一般在3.5-5.0之间，可以通过刮擦测试或者硬度仪进行测定。
根据硬度的差异，可以初步区分不同类型的沸石。
热稳定性测试沸石具有较好的热稳定性，可以通过在明火中加热来测试。
一般情况下，沸石在1100时才开始分解，因此可以用这个特性来鉴定沸石。
化学性质分析化学性质分析是鉴定沸石的关键步骤之一。
通过一些特定的化学试剂和方法，可以检测沸石中的特定元素或功能基团等。
下面介绍常用的化学性质分析方法。
酸滴法将稀盐酸滴在沸石上，如果有明显的起泡，则说明沸石含有碳酸盐或其它酸溶解性物质。
高锰酸钾滴定法用高锰酸钾溶液滴定沸石，如果出现颜色变化，则说明沸石中可能存在可氧化物。
烧碱测定法用高锰酸钾溶液滴定盐酸处理后的沸石，观察是否有颜色变化，以判断沸石中是否含有背离子。
无铝Ni—β沸石的合成与结构表征
１ａｏ ｆＮ— ｅｌｅ ｗ ｒ ｔｄｅ ． ｈ ｐ ｍ ｌｃｅ ｃｌｃｍ ｏｉｏ ｆｉ ｔ ｅ ｗ ｓ ｎ（ ｉ２ ： ＮＯ） ｎ Ｎ２ ： ｉ ｔｎｏ ｉ ｚｏｉ ｅｅｓ ｉｄ Ｔ ｅ ｏｔ ａ ｈｍ ａ ｏ ｐｓｉｎ ｏ ｉ ｇｌ ａ Ｓ ）） ｎ（ ｉ ： （ ａ０） ｚｉ ｐ ｔ ｕ ｉ ｉ ｔ ｉｌ ｎａ （ ｎ （ Ｅ ２ ： （ ２ ＝６ ： １ ） （ ． ［Ｔ Ａ）Ｏ］ ｎ Ｈ ０） ０ （ —３ ： １５—４ ５ ： １ — １ ） （０ ．） （ １ ３ ：９ｏ一１２ ０ ． ｉ ｏｔ ｔ ｎ ｔｒｌ ｈｒｃ ｒ ａ０ ｆ ０ ） Ｎ ｎ ｎ ｄ引 ｕａ ｃａａｔ ｉ ｔ ｎ０ ｃ ｅ ａ ｅｚ ｉ
Ｓ ｎｔ ｅ ｉ ｎｄ ｔ ｕ ｔ ａ ｈａ ａ ｔ ｒｚ ｔｏ ｏ ｌ ｍ ｉ ｍ － ｒ ｅ Ｎｉ ｚ ｏ ｉｅ ｙ ｈ ｓｓ ａ ｓ ｒ ｃ ｕｒ ｌｃ ｒ ｃ ｅ ｉａ ｉ ｎ ｆ ａ ｕ ｎｕ ｆｅ － ｅ ｌｔ
ＨＥ 舶 学 ， ＰＡＮＧ ｎ ｑ ｎ Ｗｅ ． ｉ
ｐ ｏ ｕ ｔ ｗ ｒ ｈ ｒ ｃ ｅｉｅ ｙ ｕ ｉ ｇ Ｉ ｒｄ ｃｓ ｅ ｃ ａａ ｔｒｚ ｄ ｂ ｓｎ ｅ ＣＰ， －ａ ｉ ｒ ｃ ｏ ｎ ｓ ｅ ｔ Ｒｅ ｕ ｔ ｓ ｏ ａ ｙ ｔｅ ｃ ｐ ｒｉｌ ｉ ｓｏ ｉ ｚ — Ｘ ｒｙ ｄ ｆ ａ ｔ ｎ ａ ｄ Ｉ ｐ ｃ ａ． ｓ ｌ ｈ ｗ ｔ ｔ ｎ ｈ ｔ ａ ｔ ｅ ｓｚ ｆＮ ． ｅ ｉ Ｒ ｒ ｓ ｈ ｓ ｉ ｃ ｅ ｏｉ ｒ ｅ １ ｓｒ ｕｅ ｅ ｉ ｎｏ ｔ ｅ ｚ ｏ ｉ ｒ ｍｅ ｒ ｌ ｅ ａ ｅ ｗ ｌ ｄ ｔ ｂ ｔ ｄ ｗ ｔ Ｎｉ ｔ ｅ ｌ ｅ ｆ ｔ ｓ ． ｉ ｉ ｄ ｈ ｉ ｈ ｔ ａ ｗｏｋ
沸石检测指标
沸石检测指标引言沸石是一种具有特殊结构和性质的矿物，常用于工业生产和环境治理。
为了保证沸石的质量和应用效果，需要进行沸石检测。
本文将介绍沸石检测的常见指标及其相关方法。
1. 外观检测外观检测是最基本也是最直观的沸石检测方法之一。
通过肉眼观察沸石样品的颜色、形态和表面是否有明显的缺陷来判断其质量。
通常，优质的沸石颜色均匀，形态规则，表面光滑。
而劣质的沸石可能会出现颜色不均匀、形态不规则或表面有裂纹等问题。
2. X射线衍射分析X射线衍射分析是一种常用于晶体结构分析的方法，也可以应用于沸石检测中。
通过将X射线束照射到沸石样品上，并根据样品对X射线的衍射情况得到样品的晶体结构信息。
根据衍射图谱可以判断沸石晶体的类型、晶格常数和晶体质量等指标。
3. 元素分析元素分析是评价沸石质量的重要指标之一。
通过对沸石样品进行化学分析，可以得到其元素组成信息。
常见的元素分析方法包括电感耦合等离子体发射光谱法（ICP-OES）和X射线荧光光谱法（XRF）。
这些方法可以准确地测定沸石中各种元素的含量，从而判断其纯度和质量。
4. 比表面积测定比表面积是衡量沸石孔隙结构的重要参数，也是评价沸石吸附性能的关键指标之一。
常用的比表面积测定方法包括氮气吸附法（BET法）和单点吸附法。
通过对沸石样品进行氮气吸附实验，并根据实验数据计算出比表面积，可以评估沸石样品的孔隙结构及其对气体或液体分子的吸附能力。
5. 孔径分布测定孔径分布是描述沸石孔隙结构特征的重要参数之一。
不同类型的沸石具有不同的孔径分布特征，如微孔、介孔和大孔等。
常用的孔径分布测定方法包括巴雷特-乔伊纳-哈拉特（BJH）法和非局域密度泛函理论（NLDFT）。
通过这些方法可以得到沸石样品的孔径分布曲线，从而了解其孔隙结构特征及其对不同分子的吸附选择性。
6. 热稳定性测试沸石在高温下的稳定性是评价其质量和应用性能的重要指标之一。
通过将沸石样品加热至一定温度，并观察其在高温下是否发生结构变化或失去活性来评估其热稳定性。
V-Co-β沸石的合成及结构表征
Ｖ－ ０ 沸石 的合 成 及 结构 表 征 Ｃ
张 敏 ， 红运 何
４０ ８ ） １０ １
（ 湖南师范大学化学化 工学 院 ， 中国 长沙
摘
要 以白炭黑 （ 二氧化硅 ） 为硅源 ， 四乙基氢氧化铵 为模板剂 ， 氟化铵为矿化剂 ， 偏钒 酸铵和氯化钴 为杂原
子 Ｖ和 ｃ 源 ， ｏ 采用水热合成法合成 了 Ｖｃ 沸石 ， —ｏ 运用 Ｘ Ｄ、ＴＩ 、Ｖ ＶｓＴ ．Ｔ 、Ｅ Ｅ Ｓ Ｒ Ｆ — ｕ ．ｉ ＧＤ Ａ Ｓ Ｍ、Ｄ 等技 术对样 品进 Ｒ 、
ｗｏ ｋ ｏ ｈ ｅ ｌｔ ． ｒ ｆｔ ｅ ｚ ｏ ｉｅ Ｋｅ ｒ ｓ ｖ ｎａ ｕ ；ｃ ｂ ｌ； ｚ ｏ ｉｅ；ｈ ｄ ｏ ｅ ｍａ ｙ ｔ ｓｓ ｙ ｗｏ ｄ ａ ｄｉｍ ｏ ａｔ ｅ ｌｔ ｙ ｒ ｔ ｒ ｌｓ ｎ ｈｅ ｉ ｈ
沸石是 四方晶系和单斜晶系共生、 具有 １ ２元环孔道结构 的高硅沸石 ， 孔道直径 ０６ ０ ７ ｍ， ．４× ．６ｎ 介于 八面沸石与丝光沸石之间， 在酸催化反应 中显示出良好 的水热稳定性和抗结焦性能， 受到各相关领域的广泛 关注＿ ． ｌ 由于传统方法合成的 Ｊ沸石骨架上含有铝， Ｊ Ｂ 具有 强酸 中心 ， 在一些反应 中受限制 ， 以双氧水为氧 如
行 了表 征 ， 探 讨 了影 响 Ｖ ｃ 沸 石 合 成 的 因 素． 并 －ｏ 结果 表 明 ， 物 质 的 量 比 ｎ ＳＯ ）： Ｃ Ｏ） （ ５ ： 按 （ ｉ （ ｏ ： Ｖ ０ ） ｎ （ Ｅ ２ ： （ ２ ： （ Ｈ４ ） ＝６ ：０ ５～ ． ） （ ．５—１５ ： １ ［ Ｔ Ａ）Ｏ］ｎ Ｈ Ｏ）ｎ Ｎ Ｆ ０ （ ． ３ ０ ：０ ２ ． ）（ ６～１ ） （５ ６ ０ ： ２ ８ ：５ ０— ５ ）（ ５—３ ） ５ 配制初始反应 混合 物 ， 以制备 出结 晶良好 的 Ｖ ｃ １ 可 —ｏＢ沸石 ， Ｖ和 ｃ 进入沸石骨架 ． 且 ｏ 关键词 钒； ； 钴 沸石 ； 水热合成
