国家电网公司关于保护压板分色的规定Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998根据国家2005年33号文附件：《国家电网公司关于保护压板分色的规定》继电保护及安全自动装置压板及保护屏统一命名规范办法安全自动装置压板统一命名规范1.总则为保证正确投退继电保护及安全自动装置（以下简称“保护”）压板，避免发生误操作，确保电网安全稳定运行，特制定本办法。
本办法对保护压板统一命名进行了规范，对于本办法未列出的保护装置，其名称的规范可参照执行。
对于新建、改（扩）建工程，设计单位应按本办法规范保护压板的命名，施工调试单位应按本办法提前做好保护压板的命名及标签制作等准备工作，运行单位提前做好现场运行规程的编制或修改工作，保证按规范命名的保护压板与新设备同步投产。
2.继电保护及安全自动装置压板统一命名规范继电保护及安全自动装置压板分类及标签格式。
压板分为投运压板和备用压板。
投运压板指经试验证明接线、功能正确并投入运行的压板。
备用压板指保护屏上未接线的压板、不投入的保护功能段及不投入的跳闸出口压板；备用压板均应标注“XXLPXX备用”，且备用压板的连接片必须摘除。
继电保护及安全自动装置压板命名范围包括保护屏上的压板及切换把手等。
各站现场运行规程中必须列出本站各套保护压板名称、压板投退使用说明。
保护压板投退说明编写原则要求：准确、详细、便于执行。
对容易混淆的压板名称做出解释，如：主保护、后备保护等。
写明各压板在不同运行方式下的状态。
注明各套保护投退对应的压板名称。
保护压板投退说明中经常使用的部分应粘贴在保护盘上，以方便运行人员操作。
压板、把手等名称应采用双重编号。
即：在规范命名中应体现设计图纸中的编号以及名称，如：“9LP5033A相跳闸出口Ⅱ”。
保护屏压板颜色：原则上跳闸压板一律采用红色标识，保护功能压板一律采用黄色标识。
保护压板标签宜采用白底黑字打印，字体采用宋体。
保护压板规范化管理
关于进一步加强保护压板规范化管理的通知
分公司所属各单位：
保护压板是继电保护及安全自动装置的重要组成部分，压板投退的正确与否直接影响到电网的安全稳定运行，为规范压板名称，分公司下发了临电调字【2003】202号文件《关于印发<临汾电网继电保护及安全自动装置压板统一规范命名办法>的通知》。
各单位要特别注意在执行过程中，做到严细认真，不可因漏写、错写而造成压板名称的不正确。
为进一步加强压板规范化管理，特强调以下几点：
1、认真执行临电调字【2003】202号文件《关于印发<临汾电网继电保护及安全自动装置压板统一规范命名办法>的通知》，还未完成的单位须抓紧该项工作的进行，完成结果报地调。
如在5月20日前还未完成，将进行通报批评。
2、压板规范化执行过程要严细认真，加强验收工作，避免因漏写、错写而造成压板名称的不正确。
保护人员提供的压板名称运行人员须进行审核，运行人员做好的压板标签，投入运行前，亦须保护人员的审核，在履行相应的审核签字手续后，方可正式投运。
3、变电站现场运行规程修改须与压板规范化工作同步进行，保护及安全自动装置检验工作过程中及工作结束后恢复运行过程中，必须保证对继电保护、安全自动装置操作的正确性，防止误碰，误投、漏投压板。
4、对于新建、改（扩）建工程，施工调试单位应按本规范提前
做好保护压板的命名及标签制作等准备工作，运行单位要严格验收，保证保护压板及保护屏名称按规范要求与新设备同步完成。
5、要求各单位在近期对本单位维护的各变电站压板名称、投退的正确性进行一次全面检查，特别是主变保护，如有必要可申请停电传动核实。
特此通知。
二○○五年四月十一日。
输变电设备标志、色彩管理规定范本
输变电设备标志、色彩管理规定范本第一章总则第一条为加强输变电设备的标志管理，确保设备的安全性和可靠性，依据《电力设施管理条例》的有关规定，制定本规定。
第二条本规定适用于输变电设备的标志及色彩的管理。
第三条输变电设备的标志及色彩应符合相关国家标准和行业标准，并按照本规定的要求进行管理。
第四条设备标志的设置应具有明晰、规范和统一的原则，方便人们对电气设备进行正确的认识和操作。
第五条设备标志和色彩应进行定期检查和维护，确保其清晰可见，不模糊，不脱落。
第二章标志的分类和设置第六条根据标志的使用目的和对象，标志分为以下几类：（一）设备标志，用于标识设备的属性、功能、操作方法等信息；（二）危险标志，用于警示设备的危险性，提醒人们采取相应的安全措施；（三）应急标志，用于标识应急设备或紧急情况下的操作方法；（四）场所标志，用于标识设备所处的特定场所、区域或位置。
第七条设备标志的设置原则为：（一）设备标志应设置在设备的外观显著位置，易于被人们注意；（二）设备标志应采用统一的图形符号和标准文字，便于人们的识别和理解；（三）设备标志的大小、颜色应根据设备的大小和环境的要求进行合理设置。
第八条危险标志的设置原则为：（一）危险标志应设置在设备的显著位置，便于人们识别和采取安全措施；（二）危险标志应采用醒目的颜色和图形符号，以提醒人们注意危险；（三）危险标志的大小应根据设备的大小和环境要求进行合理设置。
第九条应急标志的设置原则为：（一）应急标志应设置在应急设备附近，显著位置；（二）应急标志应采用易于识别的图形符号和简明的文字，以便人们在紧急情况下能够迅速做出相应的操作；（三）应急标志的大小应根据设备的大小和环境要求进行合理设置。
第十条场所标志的设置原则为：（一）场所标志应设置在所标识场所的显著位置；（二）场所标志应采用简明的文字和清晰的图形符号，以便人们准确地找到所标识的场所。
第三章标志的图形符号和颜色第十一条标志的图形符号应符合相关国家标准和行业标准的要求，便于人们识别和理解。
关于变电站保护压板,你知道多少？
关于变电站保护压板，你知道多少？软压板软压板是指软件系统的某个功能投退，比方投入和退出某个保护和控制功能。
通常以修改微机保护的软件控制字来实现。
软压板是相对于硬压板而言的，保护压板是保护装置联系外部接线的桥梁和纽带,关系到保护的功能和动作出口能否正常发挥作用。
硬压板传统保护使用硬连片故而称为硬压板，而软压板是在此根底上利用软件逻辑强化对功能投退和出口信号的控制，与硬压板是"与"的关系。
由于信号、控制等回路的网路化，硬压板也就随着电缆回路的消失而消失，而软压板的功能那么大大加强，重要性也随之提升。
硬压板：当中间的连片合上，即硬压板投入；连片未合，即退出。
跳闸压板规定采用红色标识，保护功能压板规定采用黄色标识，备用压板为灰色。
压板分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。
该压板一般为弱电压板,接DC24V。
也有强电功能压板,如BP22B投充电保护、过流保护等,接DC220V或DC110V。
但进入装置之前必经光电耦合或隔离继电器隔离,转化为弱电开入,其抗干扰能力更好。
出口压板决定了保护动作的结果,根据保护动作出口作用的对象不同,可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关,一般为强电压板。
启动压板作为其他保护开入之用,如失灵启动压板、闭锁备自投压板等,根据接入回路不同,有强电也有弱电。
保护压板投、退一般原那么当开关在合闸位置时,投入保护压板前需用高内阻电压表测量两端电位,特别是跳闸出口压板及与其他运行设备相关的压板,当出口压板两端都有电位,且压板下端为正电位、上端为负电位,此时假设将压板投入,将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮,且不能复归,否那么有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位,那么应检查相关开关是否已跳开或控制电源消失。
配电箱颜色标准

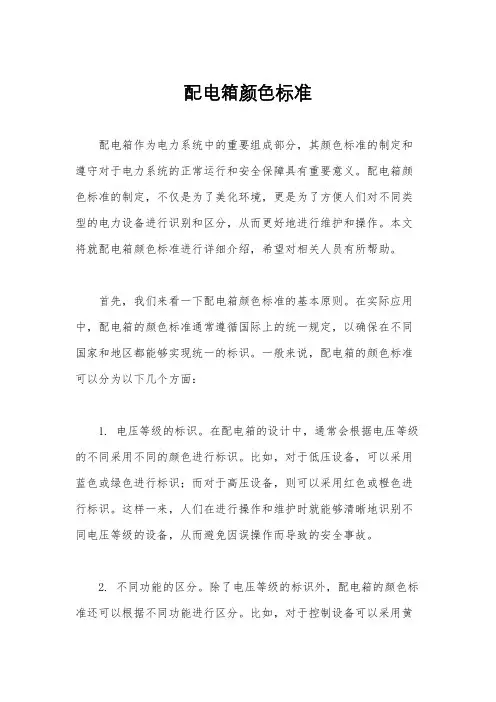

配电箱颜色标准配电箱作为电力系统中的重要组成部分，其颜色标准的制定和遵守对于电力系统的正常运行和安全保障具有重要意义。
配电箱颜色标准的制定，不仅是为了美化环境，更是为了方便人们对不同类型的电力设备进行识别和区分，从而更好地进行维护和操作。
本文将就配电箱颜色标准进行详细介绍，希望对相关人员有所帮助。
首先，我们来看一下配电箱颜色标准的基本原则。
在实际应用中，配电箱的颜色标准通常遵循国际上的统一规定，以确保在不同国家和地区都能够实现统一的标识。
一般来说，配电箱的颜色标准可以分为以下几个方面：1. 电压等级的标识。
在配电箱的设计中，通常会根据电压等级的不同采用不同的颜色进行标识。
比如，对于低压设备，可以采用蓝色或绿色进行标识；而对于高压设备，则可以采用红色或橙色进行标识。
这样一来，人们在进行操作和维护时就能够清晰地识别不同电压等级的设备，从而避免因误操作而导致的安全事故。
2. 不同功能的区分。
除了电压等级的标识外，配电箱的颜色标准还可以根据不同功能进行区分。
比如，对于控制设备可以采用黄色进行标识，对于保护设备可以采用紫色进行标识，对于测量设备可以采用绿色进行标识，以此类推。
这样一来，人们在进行维护和检修时就能够清晰地识别不同功能的设备，从而更加高效地进行操作。
3. 安全警示标识。
在配电箱的设计中，还需要考虑到安全警示标识的设置。
比如，对于危险区域或者禁止操作的设备，可以采用红色进行标识；对于需要特别注意的设备，可以采用黄色进行标识。
这样一来，人们在进行操作和维护时就能够更加注意安全，避免发生意外事故。
综上所述，配电箱颜色标准的制定和遵守对于电力系统的正常运行和安全保障具有重要意义。
通过合理的颜色标识，可以提高人们对不同类型电力设备的识别和区分能力，从而更好地进行维护和操作。
因此，在进行配电箱设计和使用时，需要严格遵守相关的颜色标准，确保配电箱的正常运行和安全使用。
希望本文对配电箱颜色标准有所帮助，谢谢阅读！。
电线布线色标的规定
电线布线色标的规定一、电工成套装置中的导线颜色"t护异线；黄绿双色线·动力电路的中线、中间线：浅蓝色交流或直流动力电路：黑色交梳控制电路：红色直流控制电路：iV'色与保护异线连接的控制电路自色。
与电网直接相连的联锁电路：枯黄或黄色二、依导线颇色标志电路(1)黑色装置和设备的内部布线(L)棕色直流电路的正极(a)红色二相电路的W相半导休一极管的集电极；平导体二极管、v流二极管或晶awl rl的阴极川）黄色一相电路的U相十旨体丁极管的基极晶闸管和双向晶Ih'管的门极(G)绿色相电路的V相(6) a色直流电路的负极半导体三极节的发射极；半导体二极管、整流二极管或晶闸管的阳极汀夕浅蓝色吮相电路的零线或中性线奋直流电路的接地中线(8）白色双向晶闸管的主电极；无指定用色的半导体电路(9)黄绿双色安全用的接地线(10) ti黑色并行用5R芯导线或双根纹线连接的交流电路三、依电路选择导缓顺色(1)交流三相电路的U相黄色书V相绿色；W相红色；零线或中性线浅蓝色安全用的接地线黄绿双色(2)用双芯导线或双根纹线连接的交流电路红黑色并行(3、直流电路的正极棕色；负极蓝色；接地中线浅蓝色。
(4)半导体三极管的集电极红色基极黄色；发射极蓝色。
(5）半导体二极管的阳极蓝色；阴极红色。
(6)晶闸管的阳极蓝色；门极黄色；阴极红色(7）双向晶阿管的门极黄色；主电极白色(8)设备内部布线黑色半导体电路白色有混淆时容许选指定用色外的其他颜色（如值、紫、灰．绿、旅.玫瑰rI等）c9i具体色标，在报Y线I:.如遇有两种或两种以｛的可标色，视该电路为特定清况．依电路中需要表示的某种含义进汀定色。
继电保护及安全自动装置压板管理制度
05
压板异常处理
异常现象识别
压板位置不正确
检查压板是否处于异常位置，如电源开关、功能开关等。
压板状态指示灯异常
检查压板的状态指示灯是否正常亮起或闪烁。
监控系统异常
检查监控系统是否能够正确识别和处理压板的状态信息。
异常处理流程
发现异常现象后，应立即停止使用压板，并报告上级 主管。
在处理过程中，应保持与上级主管和其他相关人员的 及时沟通。
对异常现象进行初步判断和处理，如无法处理，应寻 求专业人员的帮助。
处理完毕后，应对压板进行测试和验证，确保其功能 正常。
异常预防措施
对压板进行定期检查和维护， 确保其状态良好。
对监控系统进行定期测试和校 准，确保其能够正确识别和处
理压板的状态信息。
对操作人员进行培训和教育， 提高其对压板异常现象的识别
和处理能力。
06
压板管理制度的执行与监 督
制度执行责任人
01
继电保护及安全自动装置压板 管理责任人为各变电站站长或 设备专责人。
02
责任人需对压板进行定期检查 和维护，确保其状态正常。
03
在异常情况下，责任人需及时 采取措施，防止事故扩大。
制度执行监督机制
变电站应建立压板管理制度监督机制 ，定期对制度的执行情况进行检查和 评估。
异常类型-1：压板误投运
03
异常类型-2：压板故障停运
压板异常处理手册
异常类型-3：压板状态异常
压板异常处理手册-2：压板异常处理 流程及说明
处理流程-1：压板误投运处理流程
压板异常处理手册
要点一
处理流程-2
压板故障停运处理流程
要点二
处理流程-3
保护压板规定 ppt课件
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁 分支快切压板等,根据接入回路不同, 有强电也有弱电。
保护压板规定
保护压板投退检查一般在开关转热备用前，转冷备用后。
保护压板规定
保护压板规定
保护压板也叫保护连片, 是保护装置联系外部接 线的桥梁和纽带, 关系 到保护的功能和动作出 口能否正常发挥作用。
保护压板规定
按照压板接入保护装置二次回路位置的不同,可分为保护 功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离 保护、零序保护等的投、退) 。该压板一般为弱电压板, 接直流24 V。
投失灵保护—正常运行时投入，退出失灵保护时操作。
投互联压板、投单母运行—2245开关断开控制电源变死开 关前投入，恢复控制电源后退出。
投分列压板、投母联检修—2245开关断开后投入，合2245 开关前退出。
投检修状态--该压板正常运行时退出。在装置检修压板投 入后，装置产生的SOE、保护动作、保护告警等事件均不 主动上送 。
转子一点接地保护--该保护压板只有保护B屏投入，因两 保护屏用一套计算回路，容易引起计算误差，所以只投一 个压板。
转子两点接地保护--转子接一点接地保护动作后投入此压 板。
励磁系统联跳--该保护压板转冷备时退出，转热备前投入， 断开发变组与励磁系统联系。
保护压板规定
解除复压闭锁压板--此压板转冷备时退出，转热备前投入， 用于启动失灵保护。
保护压板规定
正常运行方式下所有保护功能 压板按定值整定要求投、退, 所有出口压板均投入。当一套 保护装置的主保护和后备保护 共用跳闸出口时, 退出这套保 护装置中的某些保护时只能退 其功能压板, 而不能退出口压 板, 否则该套保护装置中的其 他保护将失去作用。
