J30J 系列微型矩形电连接器——航天电器
J J系列微型矩形电连接器

J30J 系列
128
J30J 系列微型矩形电连接器
航天电器
线夹合件族谱树
线夹合件
A1型线夹合件 A2型线夹合件 A3型线夹合件
只能与"压接基本型"插头(座)合件配套使用。
只能与J30J-TJ-Q8/ZK-Q8插头(座)合件配套使用。 是"焊接基本型"插头(座)合件的默认配件。 还可与"压接基本型"插头(座)合件配合使用。
(J30J-TJS/ZKS)
锁紧组件族谱树
锁紧组件
自由端锁紧组件(L、L1~L8、K、K1,这些锁紧组件均不可用于型号中带字母"D"产品) 固定端锁紧组件(P、P0、P1~P11、P13~P15、P17~P25、P27~P33、P35~P38、P40~P43、V、V1) 特殊的锁紧组件(P12、P16、P26、P34、P39等)
A
B
C
19.6
14.3
7.6
23.5
18.2
7.6
27.4
22
7.6
29.8
24.5
7.6
33.6
28.3
7.6
37.4
32.2
7.6
36.4
30.86
8.7
42.9
37.3
8.7
38.8
33.5
9.7
54.7
45.7
9.7
19.6
14.3
7.6
23.5
18.2
7.6
27.4
22
7.6
29.8
24.5
-AD -GA -A(9.6) -AQ8 -AD(11.6) -GA(11.6) -GAQ
连接器产品介绍

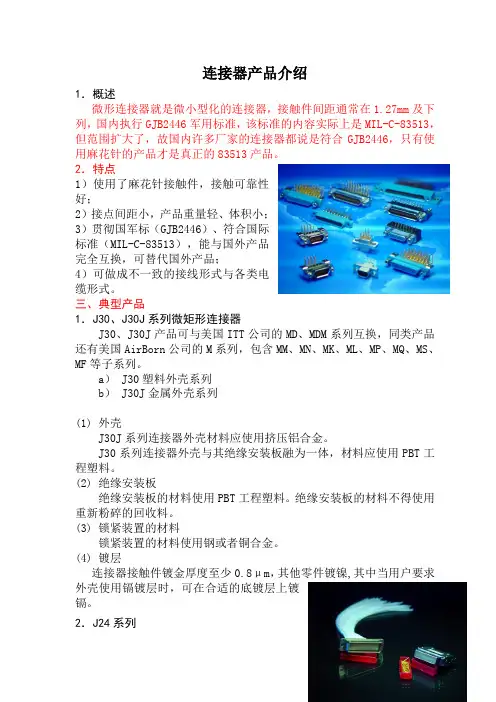

连接器产品介绍1.概述微形连接器就是微小型化的连接器,接触件间距通常在1.27mm及下列,国内执行GJB2446军用标准,该标准的内容实际上是MIL-C-83513,但范围扩大了,故国内许多厂家的连接器都说是符合GJB2446,只有使用麻花针的产品才是真正的83513产品。
2.特点1)使用了麻花针接触件,接触可靠性好;2)接点间距小,产品重量轻、体积小;3)贯彻国军标(GJB2446)、符合国际标准(MIL-C-83513),能与国外产品完全互换,可替代国外产品;4)可做成不一致的接线形式与各类电缆形式。
三、典型产品1.J30、J30J系列微矩形连接器J30、J30J产品可与美国ITT公司的MD、MDM系列互换,同类产品还有美国AirBorn公司的M系列,包含MM、MN、MK、ML、MP、MQ、MS、MF等子系列。
a) J30塑料外壳系列b) J30J金属外壳系列(1) 外壳J30J系列连接器外壳材料应使用挤压铝合金。
J30系列连接器外壳与其绝缘安装板融为一体,材料应使用PBT工程塑料。
(2) 绝缘安装板绝缘安装板的材料使用PBT工程塑料。
绝缘安装板的材料不得使用重新粉碎的回收料。
(3) 锁紧装置的材料锁紧装置的材料使用钢或者铜合金。
(4) 镀层连接器接触件镀金厚度至少0.8μm,其他零件镀镍,其中当用户要求外壳使用镉镀层时,可在合适的底镀层上镀镉。
2.J24系列该系列微型矩形电连接器使用带有线夹与快速锁紧装置的金属屏蔽外壳与绞线式弹性阳接触件。
接触件的间距为1.7mm,排距为1.47mm,有压接与焊接两种方式。
共用9、19、25、37、52、74芯等六种规格,具有外形微小,接触可靠的特点。
3.J40系列J40系列微型矩形电连接器,接触件形式使用绞线式弹性阳接触件(麻花针),现有11、13、15、25、31、39、51芯7种规格。
接触件的间距为2.0mm,具有电接触可靠,抗振动冲击,安装方便,接点密度高、体积小、重量轻的特点。
j30矩形连接器的国标号

j30矩形连接器的国标号J30矩形连接器的国标号引言:J30矩形连接器是一种常用的电气连接器,它具有可靠性高、可重复使用等特点,在各个领域得到广泛应用。
本文将介绍J30矩形连接器的国标号及其相关内容,以帮助大家更好地了解和使用这一连接器。
一、J30矩形连接器的国标号概述J30矩形连接器的国标号是指其在国内标准中的编码和标识。
在国内,J30矩形连接器的国标号为GB/T 7811.2-2014。
这个标准包含了J30矩形连接器的定义、分类、技术要求、试验方法、标志、包装、运输和贮存等方面的内容。
二、J30矩形连接器的定义与分类根据GB/T 7811.2-2014标准的规定,J30矩形连接器是一种用于电气连接的连接器,它由插头和插座两部分组成。
插头和插座之间通过插入和拔出完成电气连接。
根据连接器的外形、结构和电气性能等特点,J30矩形连接器被分为若干个型号和规格。
三、J30矩形连接器的技术要求GB/T 7811.2-2014标准对J30矩形连接器的技术要求进行了详细的规定。
其中,包括了连接器的工作电压、工作电流、接触电阻、绝缘电阻、耐电压、机械强度、防护等级、防护性能等指标。
这些要求旨在确保连接器在各种条件下都能正常工作,保证电气连接的可靠性和稳定性。
四、J30矩形连接器的试验方法为了验证J30矩形连接器是否符合技术要求,GB/T 7811.2-2014标准还规定了一系列的试验方法。
这些试验方法包括了连接器外观检查、接触电阻测量、绝缘电阻测量、插拔力测量、耐电压试验、机械强度试验等。
通过这些试验方法,可以对连接器进行全面的检测和评估,确保其质量符合标准要求。
五、J30矩形连接器的标志、包装、运输和贮存GB/T 7811.2-2014标准还规定了J30矩形连接器的标志、包装、运输和贮存要求。
标志包括了产品型号、规格、生产厂家、生产日期等信息,以便于识别和管理。
连接器的包装要求符合运输和贮存的需要,确保连接器在运输和贮存过程中不受损坏。

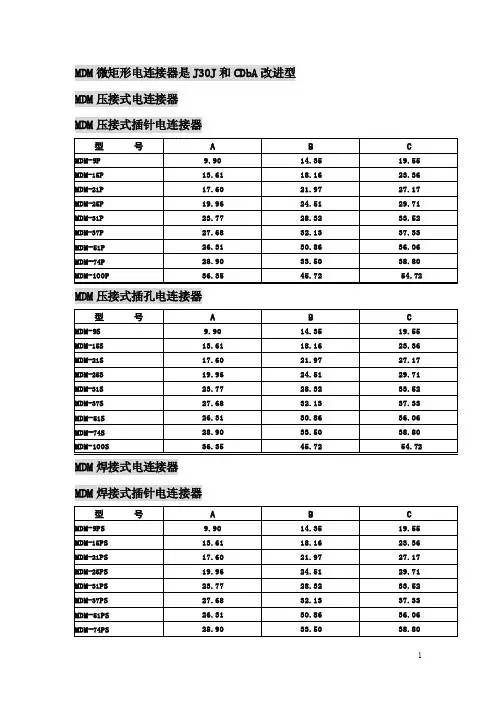

MDM微矩形电连接器是J30J和CDBA改进型

MDM微矩形电连接器是J30J和CDbA改进型MDM压接式电连接器
MDM压接式插针电连接器
MDM压接式插孔电连接器
MDM焊接式电连接器
MDM焊接式插针电连接器
MDM焊接式插孔电连接器
MDM弯式焊印制板W型插孔电连接器
MDM弯式焊印制板W1型插孔电连接器
MDM弯式焊印制板W2型插孔电连接器
MDM直式焊印制板N型电连接器
MDM直式焊印制板N1型电连接器MDM直式焊印制板N1型插针电连接器
MDM直式焊印制板N1型插孔电连接器
MDM自动锁紧电连接器
MDM带护线壳电连接器MDM带护线壳插针电连接器
MDM带护线壳插孔电连接器
MDM弯式出线电连接器
MDM滤波器电连接器
MDM密封电连接器
MDM带导线密封电连接器。
J30J系列微矩形电连接器.docx

J30J 系列微矩形电连接器产品特点简介符合GJB2446《外壳定位超小型矩形电连接器总规范》 (相当于美军标 MIL-C-83513 ),可与美国MDM 系列产品和国内同类产品互换;在J30系列产品的基础上增加了铝合金外壳与各种铝合金尾夹; 采用绞线式插针(俗称麻花针)•单个接触件接触点达七个•提高了产品的接触可靠性;采用1.27mm 网格.接触件密度大、体积小、重量轻;现有9、15、21、25、31、37、51、66、74、100芯共十种型谱可供选用; 适用导线线芯截面积为 0.07〜0.15mm2 .尾端可以根据用户要求进行布线; 本产品的锁紧组件按与产品组装在一起提供•如不需锁紧组件请在合同中注明;本系列产品满足 GJB2446 ≪外壳定位超小型矩形电连接器总规范》的要求;本系列产品的执行标准如下: Q/ZHDZ GC-18《J30J 系列微矩形电连接器详细规范》。
主要技术特征~~J 30J 弯Hj 印制刚・卜」系列JsOJ 白由端儀紧件I —J3D.懺紧割州-JSOJ 周定 ⅛S⅛E 件 __JSOJ A 系列 —J 30 J-C ⅛¾JJOJ-谭列—JSOJT 系列产品族谱本系列产品按外壳可分为普通型和改 进型.型谱相同的产品均可以互换对接。
—J3叮改进型- ■一[30 JfD热列I_JSOJAl找天汁件J30J 改型J30J-A 系列产品:1 •产品接触件与导线连接方式为压接式;2 .产品自带屏蔽线夹与屏蔽网;3 .产品出线方向与插头插座插拔方向一致。
J30J-C 系列产品:1 .产品接触件与导线连接方式为压接式;2 .产品出线方向与插头座插拔方向成90 °;3.本系列只能与L 、K 、K1型锁紧组件配套使用。
J30J-D 系列产品:1 .产品接触件与导线连接方式为压接式;2 •主要用于要求安装螺钉防转动的使用场合;3 .本系列只能与 P P1、P8、P9型锁紧组件配套使用。
J30J弯插印制板W-J、W6-J型

J30J 弯插印制板W-J 、W6-J 型产品特点:接触件尾端与印制板的连接方式为弯插式,且网格尺寸为1.27×1.27(列×行);用户应根据设备的安装方式选择锁紧组件,并在订货型号中注明,具体说明参考“附件说明”; W6-J 型产品尾端的插脚长度在J30J-ZKW-J 基础上加长3;插头合件型号:J30J-9、15、21、25、31、37、51、66、74、100、144TJW-J ; J30J-9、15、21、25、31、37、51、66、74、100、144TJW6-J ; 插座合件型号:J30J-9、15、21、25、31、37、51、66、74、100、144ZKW-J ; J30J-9、15、21、25、31、37、51、66、74、100、144ZKW6-J ;贵州航天电器与洛阳中航光电的标准中,W-J 型的插座(不包含插头部分)第一排插针与灌胶面的距离不一样,详见下图与表中的标注。
外形尺寸4.6D10.52.42.44.9G10.9D2.54EF2.54FE φ3.2CHAB CHAB φ3.22.54J30J-9、15、21、25、31、37TJW-J 插头合件J30J-9、15、21、25、31、37ZKW-J 插座合件C HD4.610.52.4BA 2.44.910.9CHBA φ3.2φ3.2DG 2.542.542.542.542.54E FEFJ30J-51、66TJW-J 插头合件J30J-51、66ZKW-J 插座合件D4.92.410.9D2.5410.54.62.40.843x 2.54=7.623x 2.54=7.62E EF FAB HCCAB HJ30J-74、100、144ZKW-J 插座合件J30J-74、100、144TJW-J 插头合件TJW-J ZKW-J 贵航中航W-JW6-J J30J-9TJ/ZKW-J 19.614.37.68.39.89.9 6.8 2.64 1.84 6.29.2J30J-15TJ/ZKW-J 23.518.27.612.313.713.8 6.8 2.64 1.84 6.29.2J30J-21TJ/ZKW-J 27.4227.61617.417.6 6.8 2.64 1.84 6.29.2J30J-25TJ/ZKW-J 39.824.57.618.62020.2 6.8 2.64 1.84 6.29.2J30J-31TJ/ZKW-J 33.628.37.622.423.824 6.8 2.64 1.84 6.29.2J30J-37TJ/ZKW-J 37.432.27.626.327.727.8 6.8 2.64 1.84 6.29.2J30J-51TJ/ZKW-J 36.430.868.72526.526.67.9 2.64 1.84 6.29.2J30J-66TJ/ZKW-J 42.937.38.731.432.9337.9 2.64 1.84 6.29.2J30J-74TJ/ZKW-J 38.833.59.727.52929.19.1 2.64 1.84 6.29.2J30J-100TJ/ZKW-J 54.745.79.73536.636.89.1 2.64 1.84 6.29.2J30J-144TJ/ZKW-J54.745.79.73536.636.89.12.64 1.846.29.2DG (只限插座)H 产品型号A B C E F。
J30 J30G压接基本型为矩形连接器

备注
1.订货时需标明锁紧或安装附件的型号,标准附件为“直插印制板安装螺钉附件 (Ln6.150.025 , Ln6.150.026);
2.J30G压接扩展型J30G-TJW-J及J30G-ZKW-J为高温产品,环境温度为-55℃---+185℃;
示例型号
J30-9TJW-J J30-9ZKW-J J30-15TJW-J J30-15ZKW-J J30-21TJW-J J30-21ZKW-J J30-25TJW-J J30-25ZKW-J J30-31TJW-J J30-31ZKW-J J30-37TJW-J J30-37ZKW-J J30-51TJW-J J30-51ZKW-J
西安锦宏电子有限公司
J30/J30J微矩形连接器
J30、J30G系列压接基本型微矩形连接器
J30系列微型矩形电连接器
产品特点 J30是一种采用绞线式插针(俗称麻花针)结构微型化连接器,国内执行GJB2446 军用标准,对应美军 标MIL-C-83513; 接触件间距为1.27mm,接点密度高,产品重量轻,体积小; 导线线芯截芯面积0.035mm2-0.15mm2; 芯数:有4、6、9、15、21、25、31、37、51芯七种规格 本系列的产品的锁紧组件按订货要求单独选购,若需要和产品组装在一起供货,应在订货合同中说明;
J30、J30G直插印制板N型 备注
1.订货时需标明锁紧或安装附件的型号,标准附件为“直插印制板安装螺钉附件(Ln6.480.003); 2.J30G压接扩展型J30G-TJN及J30G-ZKN为高温产品,环境温度为-55℃---+185℃;
示例型号
J30-9TJN J30-9ZKN J30-15TJN J30-15ZKN J30-21TJN J30-21ZKN J30-25TJN J30-25ZKN J30-31TJN J30-31ZKN J30-37TJN J30-37ZKN J30-51TJN J30-51ZKN
J30J系列微型矩形连接器装接线缆工艺技术研究

50 n瑚.选择截面积为007—0.15mi,n2的线
考虑为线缆后续返修留有长度余地和线缆加装护 套后,导线存在的回缩现象.线缆及线缆护套下料长度 应放2%左右的余量。同时,在下料过程中,应选用专用下 料设备保证线缆、线缆护套、焊点护套和标识套管端而
的平齐。
2.2
隰
圄j亩福∞址接戤血盅相显做l国军辐』
要和迫切。
l结构特点
1.1
J30J系列微型矩形连接器
Байду номын сангаас
J30J微型连接器是一种超小型矩形连接器,其内部 接触件分插针和插孔两大种类。为适应不同的安装方式, 其配有多种锬紧组件;具有多种端接形式.包括直式印 制板焊接、弯式印制板焊接、线缆压接、焊接等。笔者所 在研究所选用的J30J系列微型连接器接触件尾端与线缆
lnln2
代表的线缆组件使用最为广泛。J30J系列微型矩形连接 器具有接触可靠、接点密度高、质量轻、体积小、抗冲击 以及耐振动等优点,在军用领域具有很好的使用和推广 价值。据不完全统计,笔者所在研究所每年J30J系列微型
矩形线缆组件的需求量达万根。 因此,加强J30J系列微型矩形连接器装接线缆工艺
的线缆,此种连接器插针、插孔只能采取灌封的形式进
使用(见图2)。
后进行尾夹处理.应将尾夹压紧,且保证屏蔽层_]己松动。
2.2.9绝缘耐压测试、通断测试 用绝缘耐压测试仪对电缆组件绝缘电阻值测试。正 常情况下,绝缘电阻值应』(于500Mn。耐电压为800 v, 在1 min内无击穿、飞弧现象。
田2台格的线氆剥头l国军标1
用线束测试仪对线缆组件两端连接器内相应连接 的接触件.进行通断性能测试。
损伤和断股现象。常用的剥头处理方式有冷剥法和热剥
