19.6.6叠合板的深化设计

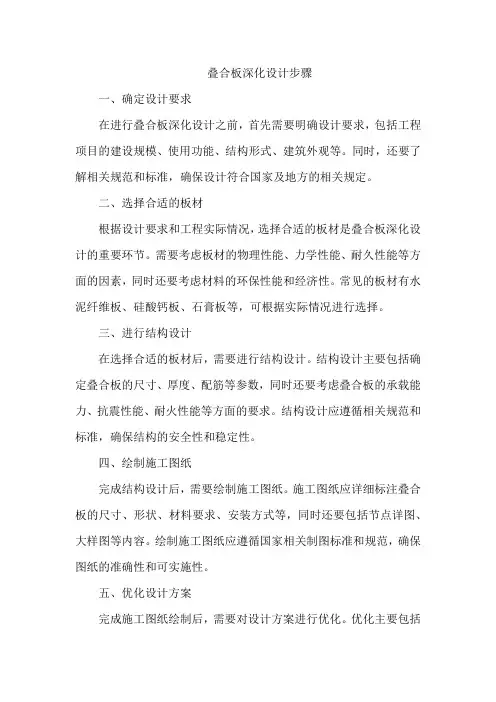

叠合板深化设计步骤
叠合板深化设计步骤一、确定设计要求在进行叠合板深化设计之前，首先需要明确设计要求，包括工程项目的建设规模、使用功能、结构形式、建筑外观等。
同时，还要了解相关规范和标准，确保设计符合国家及地方的相关规定。
二、选择合适的板材根据设计要求和工程实际情况，选择合适的板材是叠合板深化设计的重要环节。
需要考虑板材的物理性能、力学性能、耐久性能等方面的因素，同时还要考虑材料的环保性能和经济性。
常见的板材有水泥纤维板、硅酸钙板、石膏板等，可根据实际情况进行选择。
三、进行结构设计在选择合适的板材后，需要进行结构设计。
结构设计主要包括确定叠合板的尺寸、厚度、配筋等参数，同时还要考虑叠合板的承载能力、抗震性能、耐火性能等方面的要求。
结构设计应遵循相关规范和标准，确保结构的安全性和稳定性。
四、绘制施工图纸完成结构设计后，需要绘制施工图纸。
施工图纸应详细标注叠合板的尺寸、形状、材料要求、安装方式等，同时还要包括节点详图、大样图等内容。
绘制施工图纸应遵循国家相关制图标准和规范，确保图纸的准确性和可实施性。
五、优化设计方案完成施工图纸绘制后，需要对设计方案进行优化。
优化主要包括对叠合板的外观、性能、材料等方面进行细致调整和完善。
同时，还要考虑施工的可操作性、工期和成本等方面的因素，确保设计方案的经济性和可行性。
六、确定材料用量在优化设计方案后，需要确定材料用量。
根据设计方案和施工图纸的要求，列出所需的各类材料清单，包括叠合板的数量、规格型号等。
同时，还要考虑材料损耗率和库存情况等因素，确保材料的充足供应和合理利用。
七、编制材料清单确定材料用量后，需要编制材料清单。
材料清单应详细列出各类材料的规格型号、数量、质量要求等，以便采购部门进行采购和供应商进行备货。
同时，还要根据工程进度和实际情况，及时调整材料清单，确保材料的及时供应和有效利用。
八、配合施工方进行施工最后，需要配合施工方进行叠合板的施工。
在施工过程中，应及时解决出现的问题，并对施工方进行技术指导和质量监督。

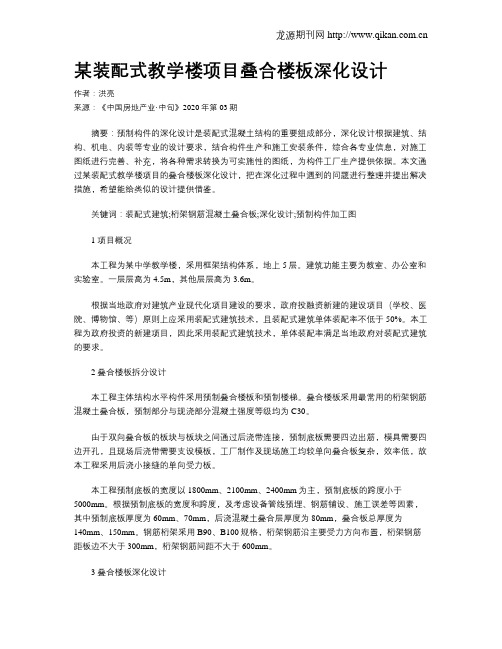

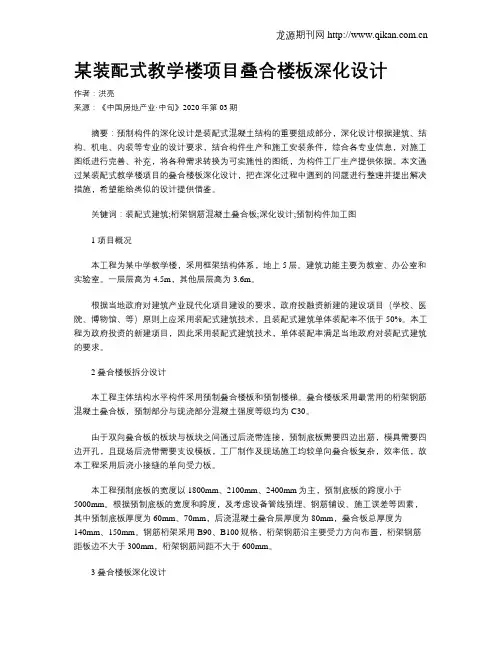

某装配式教学楼项目叠合楼板深化设计
某装配式教学楼项目叠合楼板深化设计作者：洪亮来源：《中国房地产业·中旬》2020年第03期摘要：预制构件的深化设计是装配式混凝土结构的重要组成部分，深化设计根据建筑、结构、机电、内装等专业的设计要求，结合构件生产和施工安装条件，综合各专业信息，对施工图纸进行完善、补充，将各种需求转换为可实施性的图纸，为构件工厂生产提供依据。
本文通过某装配式教学楼项目的叠合楼板深化设计，把在深化过程中遇到的问题进行整理并提出解决措施，希望能给类似的设计提供借鉴。
关键词：装配式建筑;桁架钢筋混凝土叠合板;深化设计;预制构件加工图1 项目概况本工程为某中学教学楼，采用框架结构体系，地上5层。
建筑功能主要为教室、办公室和实验室。
一层层高为4.5m，其他层层高为3.6m。
根据当地政府对建筑产业现代化项目建设的要求，政府投融资新建的建设项目（学校、医院、博物馆、等）原则上应采用装配式建筑技术，且装配式建筑单体装配率不低于50%。
本工程为政府投资的新建项目，因此采用装配式建筑技术，单体装配率满足当地政府对装配式建筑的要求。
2 叠合楼板拆分设计本工程主体结构水平构件采用预制叠合楼板和预制楼梯。
叠合楼板采用最常用的桁架钢筋混凝土叠合板，预制部分与现浇部分混凝土强度等级均为C30。
由于双向叠合板的板块与板块之间通过后浇带连接，预制底板需要四边出筋，模具需要四边开孔，且现场后浇带需要支设模板，工厂制作及现场施工均较单向叠合板复杂，效率低，故本工程采用后浇小接缝的单向受力板。
本工程预制底板的宽度以1800mm、2100mm、2400mm为主，预制底板的跨度小于5000mm。
根据预制底板的宽度和跨度，及考虑设备管线预埋、钢筋铺设、施工误差等因素，其中预制底板厚度为60mm、70mm，后浇混凝土叠合层厚度为80mm，叠合板总厚度为140mm、150mm。
钢筋桁架采用B90、B100规格，桁架钢筋沿主要受力方向布置，桁架钢筋距板边不大于300mm，桁架钢筋间距不大于600mm。
预制（叠合板）底板深化设计
预制（叠合板）底板深化设计【摘要】装配式建筑设计中，符合模数协调的标准化、工厂化的构件及连接节点的质量性能，是保证装配式建筑结构安全的关键。
想要做好装配式建筑结构首要问题就是对预制构件科学、合理的拆分及深化设计。
【关键词】装配式建筑；深化设计；叠合板；1.设计原则：准备工作：预制叠合板设计过程中注意要依据各专业施工图，提取构件所需相关信息：轴线、梁宽、板厚、高差、柱、梁的截面尺寸变化等；尤其是设备专业管线留洞，灯具、开关、插座、线盒等；避免留洞穿管时考虑不周造成现场开凿等不必要的浪费和返工，影响结构安全。
拆分原则：简单、规则、少规格、多组合。
楼板分为双向板和单向板。
按照标准拆分为1.2m、1.5m、1.8m、2.0m、2.4m板宽，宜大不宜小，板长需考虑模台和车长；内置阳台可直接并入预制叠合板，外挂阳台可选择做悬挑全预制阳台板。
出于模数化考虑只预制标准层（模具使用率高）。
双向板板缝应避开受力区（弯矩最大的中间区域），房间楼板一拆二的话可以考虑一大一小板拼接；板缝≥300mm时，其中按户型考虑预留传料口。
对于单向板宜采用（40mm~200mm）的中、小拼缝或者密拼缝做法。
注：防水、密闭性要求高，受力复杂，预埋管线多，竖向洞口多，多边开洞，设备基础预埋，尺寸不规则的板不宜做预制楼板。
比如：楼梯间、管道井、卫生间、厨房、合用前室等部位。
技巧：将拆分图（建块）分别落到每层设备图中提取需要留洞、管线信息，按图层整理，提取预留信息图层，对应在板上统一整合开动、预留。
再者，设计院提资前将各专业整理预留预埋按图层设置，方便深化提取。
配筋原则：按照设计院提供的结构施工图。
遇到需要统一共模配筋，需征得设计院认可并同意。
混凝土强度等级与结构施工图保持统一，叠合板在支座的搁置长度为10mm，混凝土保护层厚度为15mm；桁架筋至板边的距离≤300mm，桁架筋之间间距≤600mm；桁架钢筋端头至板边的距离宜≤50mm且不应小于15mm。

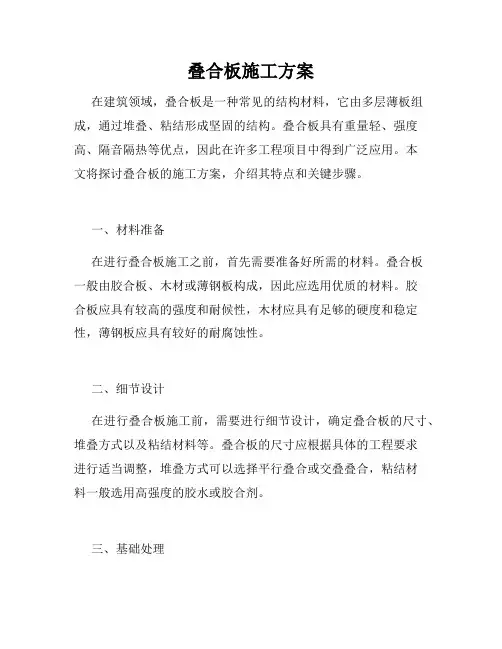

叠合板施工方案
叠合板施工方案在建筑领域，叠合板是一种常见的结构材料，它由多层薄板组成，通过堆叠、粘结形成坚固的结构。
叠合板具有重量轻、强度高、隔音隔热等优点，因此在许多工程项目中得到广泛应用。
本文将探讨叠合板的施工方案，介绍其特点和关键步骤。
一、材料准备在进行叠合板施工之前，首先需要准备好所需的材料。
叠合板一般由胶合板、木材或薄钢板构成，因此应选用优质的材料。
胶合板应具有较高的强度和耐候性，木材应具有足够的硬度和稳定性，薄钢板应具有较好的耐腐蚀性。
二、细节设计在进行叠合板施工前，需要进行细节设计，确定叠合板的尺寸、堆叠方式以及粘结材料等。
叠合板的尺寸应根据具体的工程要求进行适当调整，堆叠方式可以选择平行叠合或交叠叠合，粘结材料一般选用高强度的胶水或胶合剂。
三、基础处理在进行叠合板施工前，需要对基础进行处理。
首先应清理基础表面的杂物和尘土，确保基础平整干净。
然后，可以根据需要进行基础防水处理，以增加叠合板的防潮性能。
四、堆叠组装在进行叠合板施工时，需要将预先准备好的叠合板进行堆叠组装。
首先，将叠合板依次摆放在基础上，确保叠合板之间的相对位置正确。
然后，根据细节设计中确定的堆叠方式，将叠合板进行叠放，保证叠合板之间的接触紧密。
五、粘结固定完成叠合板的堆叠组装后，需要进行粘结固定。
一般情况下，可以选择使用胶水或胶合剂将叠合板之间进行粘结。
在使用粘结材料时，应注意选择适当的粘结剂，并按照说明书的要求进行操作，确保粘结的牢固性。
六、表面处理叠合板施工完成后，还需要进行表面处理，以提高叠合板的美观性和耐久性。
表面处理可以选择进行打磨、上漆、喷涂等方式。
其中，上漆可以增加叠合板的防潮性和耐候性，喷涂则可以改变叠合板的颜色和表面质感。
七、验收与维护完成叠合板施工后，应进行验收工作，检查叠合板的质量和施工质量是否符合要求。
如果存在问题，需要及时进行修复。
同时，也需要定期进行维护，保持叠合板的良好状态。
例如，定期检查叠合板的粘结情况，及时处理粘结松动的部分，以确保叠合板的稳固性。
叠合板专项施工设计方案完整版
.湖北远大建设集团有限公司北辰永康道（大张庄示范小城镇M 地块）项目（一标）叠合板专项施工组织方案编制人：审核人：审批人：2019年6月22日星期六范文word目录一、编制依据 (4)二、工程概况 (4)三、预制构件的运输 (5)1、运输时间 (5)2、运输方式及车辆要求 (5)3、货物的装卸 (6)4、质量要求及交接 (6)5、风险转移及赔偿 (6)6、权利及义务 (6)7、安全责任及相关要求 (7)8、违约责任 (8)四、预制构件的存放 (8)1、位置的选择 (8)2、场地要求 (9)3、场地的规格 (9)4、堆放的方法 (10)5、合理计划 (11)五、重难点分析： (12)1、板筋与梁筋冲突 (12)2、墙筋障碍 (13)3、标高控制 (14)4、接缝漏浆 (15)六、人员组织： (16)2七、技术方案： (16)1、板型 (16)2、板厚 (17)3、板缝拼接方式 (19)4、安装用工具、材料选用： (19)5、叠合楼板安装： (20)5.1 吊装顺序： (20)5.2安装工艺流程： (20)5.3 搭设临时支撑架 (20)5.4叠合板安装 (21)八安全措施 (23)1安全技术要求 (23)2 安全防护与措施 (24)3 安全施工管理 (24)25............................................................ 九、成品保护措施3一、编制依据1、施工合同2、国家、天津现行规范、规程、标准、图集，PC企业标准3、北辰区永康道（大张庄示范小城镇M地块）装配施工图纸4、施工现场平面布置图二、工程概况1、工程名称：北辰区永康道（大张庄示范小城镇M地块）项目（一标段）2、建设地点：本工程位于天津市北辰区永兴道与佳安道交口3、建设单位：天津新城悦弘房地产开发有限公司4、设计单位：辽宁中远建筑设计有限公司5、PC深化设计：江苏筑森设计建筑设计有限公司6、监理单位：天津建筑工程监理公司7、施工单位：湖北远大建设集团有限公司总建筑面积7万多平方米，含地库和点式小高层，地库为平时为车库，战时人防掩蔽所，建筑面积1.7万多平方米；小高层为住宅楼，编号为1#~5#，15#~19#楼，共10栋，为地下1层，其中15#楼地上18层，其他均为地上15层，建筑面积5.5万多平方米。
19.6.6叠合板的深化设计
叠合板的深化设计2019-06-06 15:02:58叠合板设计的内容及要求1 、叠合板设计的内容及要求（1）叠合楼板可根据预制板接缝构造、长宽比等按单向板或双向板设计；（2）预制叠合楼板接缝节点分为钢筋贯通式和非贯通式。
贯通式节点通过后浇混凝土段将两块预制板连为整体，预制板四周预留受力筋，板受力连续，计算按双向板设计；非贯通式节点的预制板只是拼在一起，钢筋不连接，计算按单向板设计。
（3）预制底板应标准化、模数化以满足经济性要求，宜采用整间的中大型板，以便减少预制构件的数量，节省工时，提高效率。
2、叠合板的拆分及平面尺寸的确定（1）楼板拆分的外形尺寸，由工厂台车尺寸和道路运输决定，短边尺寸不宜大于3200mm ；拆分时尽量使板外形尺寸相同，减少模具数量。
（2）按照楼板的位置在拆分平面图和详图上注明板的方向。
（3）楼板的搭接方向，单向板短边搭接，一般搭接15mm ，双向板四面搭接，一般搭接10mm 。
（4）叠合板的预制板厚度不宜小于60mm ，后浇混凝土叠合层厚度不应小于60mm 。
5）叠合板可根据预制板接缝构造不同采用分离式接缝和整体式接缝3、叠合板的钢筋及洞口设置（1）桁架钢筋应沿主要受力方向放置。
（2）桁架钢筋距板边不应大于300mm ，间距不宜大于600mm 。
（3）桁架钢筋与预埋件或孔洞冲突时，可适当调节桁架钢筋的位置避让预埋件或孔洞。
4）桁架钢筋高度的选择应能满足穿管线的要求（5）预制构件的预留预埋，预留孔洞等应在工厂统一制作完成，避免在施工现场剔凿、切割，损坏预制构件。
4、叠合板的连接板蹴接做加附加通*粮钢饥直径C_匚,>15d,且至少璃（墙）械≥15rfB K ------- f——1-单向叠合板板侧边支座连接构造（预制板无劇板翩紡）（θ后浇带形式接缝矽后浇带形式接缝（三）（板翩辭略90啤钩黠）国标单向叠合板拼缝连接节点图1 叠合板水平拼接连接示意5、叠合板构造要求（1）混凝土标号：叠合层混凝土不小于预制构件的混凝土等级，一般预制构件不能凝土标号不低于C30 ；（2）预制板厚不宜小于60mm, 叠合层厚度不应小于60mm. 住宅项目中，一般小跨的卫生间楼板、厨房楼板、阳台楼板可取60+60 ，其它板原则最薄取60+70 ；总厚度根据混凝土规范9.1.2 条确定；3）预制板面粗糙面不小于4mm.4）跨度大于 3 米时采用桁架钢筋叠合板5）伸入支座长度：墙10mm ，梁10mm ；6）板倒角：与梁、墙、柱相交部位的预制板边可不设边缘倒角。
叠合楼板深化设计重点：机电预留预埋，一文详解！
叠合楼板深化设计重点：机电预留预埋，一文详解！叠合构件是由预制混凝土构件和后浇混凝土组成，以两阶段成型的整体受力结构构件；叠合楼板是装配式建筑中最常用的装配式水平构件。
叠合板的预制层可作为上层现浇叠合层的永久性模板，现浇层中也可敷设水平设备管线。
不同功能建筑中的设备机电系统大有不同，因此在叠合板的预制板上需要预留预埋的开洞及预留预埋也不同。
不管是管线的明装或者暗敷都会或多或少的在叠合板上进行预留预埋，叠合板上的预留预埋的深化设计准确性会对预制构件的加工生产和施工阶段的施工安装都有直接的影响。
常用的叠合板为桁架钢筋混凝土叠合板（60mm厚底板），其桁架钢筋的特殊构造也会对预留开洞和线盒预埋造成较大的影响。
结合装配式建筑叠合楼板深化设计和装配式建筑安装工程实践，主要从现有常见的叠合楼板深化设计问题和后期施工问题剖析，提出修正施工图设计和深化设计阶段专业间提资配合的优化措施，最终提高装配式建筑构件深化设计的效率和质量，以减小对预制构件的加工生产和构件装配式施工的不利影响。
叠合板深化设计常见机电预留预埋问题背景叠合楼板是装配式建筑中构造及实施相对简便的构件，但在实际的工程实践过程中，由于施工图阶段专业间配合的不到位和深化设计的精细度不够，造成在叠合楼板上的预留预埋缺失或不准确，给构件加工和施工安装造成较多返工，从而极大的影响工期和造成较大经济损失。
下面结合具体项目罗列了常见的叠合板上预留预埋的问题：1）桁架钢筋设计高度错误，叠合现浇层暗敷线管无法穿越桁架钢筋，造成现场施工要在预制板上剔槽或增加支撑取消局部桁架钢筋上弦杆；2）叠合现浇层局部管线较多且集中，集中和较大管径线管无法穿过桁架钢筋，造成现场施工切除管线集中局部部位的桁架钢筋和预制板；3）机电线盒预埋缺失，机电系统较多或有特殊需求时深化设计常遗漏小系统点位，造成现场施工开孔安装线盒；4）机电线盒预埋位与设计点位置距离偏差较大，引起装修安装点位与设计要求位置偏差过大，造成现场施工需要重新开孔安装线盒；5）机电线盒预埋及进线方向未考虑桁架钢筋影响，线盒预埋位置距离桁架钢筋较近，且进线方向与桁架钢筋碰撞，造成现场调整进线方向对线盒重新开孔且无锁母；6）机电线盒预埋靠近预制板边缘，吊装及运输过程中造成线盒破损，需要现场拆除破损线盒重新安装；7）机电需向下竖向穿线管的预留洞缺失，造成现场施工需要对叠合预制板钻孔；8）消防及给排水楼板竖向穿管，叠合预制板预留开洞缺失，造成现场施工需要切割叠合预制板重新开洞；9）消防及给排水楼板竖向穿管，叠合预制板预留开洞位置及大小错误，造成楼层上下立管无法贯通及安装，现场施工需要对叠合预制板开洞切割扩孔；10）叠合楼板预制板上的预埋套管在吊装和运输过程中破损，预留高出预制板面的套管极易破损，造成现场施工需要拆除破损套管重新安装；问题种种不再详尽描述，以上预留预埋的错误都会造成施工现场对叠合预制板重新加工修正，现场精度较差和粗暴的后处理会继续引发一系列的质量问题，比如线盒后开槽和安装后接口不密实造成漏浆和成型质量较差等。
叠合板深化设计的可建设性问题分析与对策
the effects in the deepening design stage, thus putting forward the constructive requirements for the deepening design of the laminated plates
to provide a theoretical basis for the prefabricated building's industrialization.
关键词院装配式建筑；深化设计；叠合板；可建设性
Key words: prefabricated building；in-depth design；laminated plate；constructability
ቤተ መጻሕፍቲ ባይዱ
中图分类号院TU375.2
文献标识码院A
文章编号院1006-4311（2020）06-0196-05
by the factory and the low efficiency of the construction on the spot. This paper analyzes the problems encountered in the process of
production and construction of the laminated plates of the projects currently under construction or already built, and deduces the causes of
往往需要考虑更多且复杂的生产细节和安装细节，其中间 板深化设计的可建设性要点进行梳理，从而提高叠合板深
的影响因素越多，可建设性目标越是难以实现。胡季英等[1] 化设计的可建设性问题分析深度，实现叠合板标化、减少
叠合板深化设计的可建设性问题分析与对策
叠合板深化设计的可建设性问题分析与对策摘要：随着国家住房产业化推行，预制装配式结构得到快速发展，叠合板是叠合结构的重要部分，叠合结构形式具有便于运输等优点，土建工程中应用日益广泛。
钢混叠合板是钢筋砼预制底板与浇筑砼组成装配式叠合板，可保证连接部位可靠性。
混凝土叠合板结构具有优越的抗震性能等优势，混凝土叠合板结构工作取决于叠合面抗剪强度。
基于此，对叠合板深化设计的可建设性问题分析与对策进行研究，以供参考。
关键词：叠合板；深化设计；可建设性问题；对策引言预制局部叠合板生产工厂化程度高，现场施工机械化程度高，构件成型质量好，同时楼板在施工阶段跨中全截面承担荷载，可实现无支撑施工，特别适合于装配式建筑体系，具有广泛应用前景。
预制局部叠合板优势较明显，在现场采用无支撑施工，无现成设计方法，本文展开一系列理论研究，提出相应的两阶段设计方法，为预制局部叠合板设计提供参考。
1混凝土叠合板简介20世纪20年代开始国外就在桥梁建设使用叠合结构，国外叠合结构预制构件具有不同界面形式，使预制构件体系系统化。
苏联自60年代初就将预应力薄板用于砼装配楼盖结构，在底板布置抗剪钢筋，出台相应设计施工规程。
叠合板分为普通砼和预应力叠合板，叠合板制作材料可选择普通砼，轻集料同在保证结构强度下减轻结构自重；再生砼可循环利用砼。
目前研究人员对现浇采用普通砼叠合板研究较多。
《桁架钢混叠合板》图集对设计施工详细规定。
楼承板底板为微肋压型钢板，实用新型专利提出倒置钢筋桁架砼叠合板，增大钢筋桁架在施工中对预制板刚度提升作用。
预制板制作流程包括清理模板→安装洞口预埋件→起吊堆放。
制作中需保证模板表面干净平整，预制板表面制造粗糙平面。
带肋钢筋砼预制板板肋需预留孔洞，提高叠合板整体性。
钢筋桁架上下弦钢筋为楼板配筋参与受力。
预制砼叠合板是成熟的预制构件，目前主要有一二次受力砼叠合板等，叠合板性能特点突出。
砼叠合板是构件厂预制底部砼，施工现场整体浇筑上部等节点形成结构形式，先安装叠合板底部，预制与现浇相互结合，可以发挥二者优势。
基于BIM技术的装配式叠合板的深化设计
机械与动力工程河南科技Henan Science and Technology总第809期第15期2023年8月收稿日期：2023-04-16作者简介：杨红艳（1998—），女，硕士生，研究方向：结构工程设计与应用。
通信作者：张晓东（1971—），男，硕士，教授级高级工程师，研究方向：高性能混凝土的研究与应用、结构工程设计与应用等。
基于BIM 技术的装配式叠合板的深化设计杨红艳张晓东（辽宁工业大学土木建筑工程学院，辽宁锦州121001）摘要：【目的】将BIM 技术与装配式建筑结合，提高装配式叠合板设计精度、构件生产效率及施工质量，实现项目智能化、精细化管理，为BIM 技术在装配式建筑深化设计领域中的应用提供参考。
【方法】通过实际工程案例，应用BIM 技术对装配式叠合板拆分布置、钢筋深化、孔洞预留、构件节点连接等阶段进行深化设计。
【结果】结果表明，基于BIM 技术的装配式叠合板的深化设计能有效解决施工中混凝土浇捣质量及安装难题，使构件设计更精确，提高施工效率，节约成本。
【结论结论】BIM 技术在装配式建筑中的应用，能有效解决深化设计中的难题，确保各环节的效率与质量，促进装配式建筑向智能化方向发展。
关键词：BIM 技术；装配式建筑；叠合板；深化设计中图分类号：TU225文献标志码：A文章编号：1003-5168（2023）15-0038-07DOI ：10.19968/ki.hnkj.1003-5168.2023.15.008Detailed Design of Prefabricated Laminates Based on BIM TechnologyYANG Hongyan ZHANG Xiaodong(School of Civil and Architectural Engineering,Liaoning University of Technology,Jinzhou 121001,China)Abstract:[Purposes ]By combining BIM technology with prefabricated buildings,improve the design ac⁃curacy,component production efficiency and construction quality of prefabricated laminates,realize in⁃telligent and refined project management,and then provide reference for the application of BIM technol⁃ogy in the field of detailed design of prefabricated buildings.[Methods ]Through actual engineering cases,BIM technology is applied to carry out detailed design of prefabricated laminate plate split layout,steel bar deepening,hole reservation,component node connection and other stages.[Findings ]The re⁃sults show that the detailed design of prefabricated laminates based on BIM technology solves the prob⁃lems of concrete pouring quality and installation in construction,makes the component design more accu⁃rate,improves construction efficiency and saves costs.[Conclusions ]The application of BIM technologyin prefabricated buildings can effectively solve the problems in detailed design,ensure the efficiency and quality of each link,and promote the development of prefabricated building intelligence.Keywords:BIM technology;prefabricated buildings;laminated plates;detailed design0引言随着我国城市化进程的不断加快，装配式建筑正好满足建筑产业化需求［1］。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
叠合板的深化设计2019-06-06 15:02:58
叠合板设计的内容及要求
1 、叠合板设计的内容及要求
(1)叠合楼板可根据预制板接缝构造、长宽比等按单向板或双向板设计；（2）预制叠合楼板接缝节点分为钢筋贯通式和非贯通式。
贯通式节点通过后浇混凝土段将两块预制板连为整体，预制板四周预留受力筋，板受力连续，计算按双向板设计；非贯通式节点的预制板只是拼在一起，钢筋不连接，计算按单向板设计。
（3）预制底板应标准化、模数化以满足经济性要求，宜采用整间的中大型板，以便减少预制构件的数量，节省工时，提高效率。
2、叠合板的拆分及平面尺寸的确定
（1）楼板拆分的外形尺寸，由工厂台车尺寸和道路运输决定，短边尺寸不宜大于3200mm；拆分时尽量使板外形尺寸相同，减少模具数量。
（2）按照楼板的位置在拆分平面图和详图上注明板的方向。
（3）楼板的搭接方向，单向板短边搭接，一般搭接15mm，双向板四面搭接，一般搭接10mm。
（4）叠合板的预制板厚度不宜小于60mm，后浇混凝土叠合层厚度不应小于60mm。
（5）叠合板可根据预制板接缝构造不同采用分离式接缝和整体式接缝。
3、叠合板的钢筋及洞口设置
（1）桁架钢筋应沿主要受力方向放置。
（2）桁架钢筋距板边不应大于300mm，间距不宜大于600mm。
（3）桁架钢筋与预埋件或孔洞冲突时，可适当调节桁架钢筋的位置避让预埋件或孔洞。
（4）桁架钢筋高度的选择应能满足穿管线的要求。
（5）预制构件的预留预埋，预留孔洞等应在工厂统一制作完成，避免在施工现场剔凿、切割，损坏预制构件。
4、叠合板的连接
图1 叠合板水平拼接连接示意
5、叠合板构造要求
（1）混凝土标号：叠合层混凝土不小于预制构件的混凝土等级，一般预制构件不能凝土标号不低于C30；
（2）预制板厚不宜小于60mm,叠合层厚度不应小于60mm.住宅项目中，一般小跨的卫生间楼板、厨房楼板、阳台楼板可取60+60，其它板原则最薄取60+70；总厚度根据混凝土规范9.1.2条确定；
（3）预制板面粗糙面不小于4mm.
（4）跨度大于3米时采用桁架钢筋叠合板
（5）伸入支座长度：墙10mm，梁10mm；
（6）板倒角：与梁、墙、柱相交部位的预制板边可不设边缘倒角。
