井场布置图
(完整版)井队现场布局-井场布置
血的教训之吊车倾覆
2008年7月26日，某钻井队搬家作业。在吊 装爬犁的过程中，当爬犁被吊起，拖车倒车 至爬犁下方，吊车司机裴某开始向下放绳时， 吊车的右前千斤腿突然下沉，致使吊车向右 侧翻倒，驾驶室正好倒在拖车拖板的左侧边 框上，将吊车司机裴某挤在驾驶室里,经抢救 无效死亡。
井队现场布局
井场布置 钻井一公司 房旭
井场布置
一、井场布置基本概况 二、井场布置标准
一、井场布置基本概况
队 部
值班房 泥浆房 地质 气测 定向井
井场布置图
二、井场布置标准
1.井场入口处标识牌应依次摆放“钻井队号牌”、“入场须知和 紧急逃生路线牌”、“硫化氢警示牌”、“民警提示牌”
二、井场布置标准
二、井场布置标准
教训直接原因
新垫的井场，受力不均匀，地面承载能力 不均匀，受水浸泡后，地基不稳，过载造成 井架底座倾斜、井架倒塌。
二、井场布置标准
3.井场、钻台下、机房下、泵房根据需要设有通向 污水池的排水沟
4.在河床、海滩、湖泊、盐田、水库、湿地、水产 养殖场钻井时，应设置防洪、防腐蚀、防污染的围 埝或毛石墙，在环境敏感地区，再增加一个专用体 积不小于200m3的放喷池，池体中心距井口应在75m 以上
2001年7月的一个夜晚，某钻井队井场建在山坡上， 井深钻至2000米左右，在接单根过程中，发生缩径粘 卡。队长反复提拉、旋转活动钻具解卡无效。提升拉 力逐渐增大，最后队长想做一次架基础偏移，“咔吧”一 声巨响，井架向机房方向倒去。造成井架倒塌、砸坏 柴油机等机房设备、2人轻伤的事故。
二、井场布置标准
事故现场图片
二、井场布置标准
井筒布置平面图
井 筒 中 心 线
ห้องสมุดไป่ตู้
井 架 中 心 线
JZA-5/1000 JZ-16/1000 2JZ-16/800
说明：1、卷扬机或绞车位置据现场实际情况进行调整。 2、地表标高，根据现场实际情况进行确定。 3、初步确定卷扬机位置位于原位置。现场留置的三台 绞车位置根据现场实测，如果影响不大，可留于原位。 4、卷扬房根据现场实际情况实测布置，房门开在北侧，西侧适 当加大距离。 5、主滚筒提罐笼，副滚筒提平衡锤。
70D钻机井场+设备布置图
会议室
其它材料房 材料房2栋 泵房材料房
钻台材料房
机房电料房
修理房
消防房
柴油储罐
甲方地 质监督 办公室
甲方钻 井监督 办公室
30000
3000 33760
3000
3000
3000
3000
150
150
150
150
18150
4#发电机组
辅助发电机组
1#发电机组
2#发电机组
3#发电机组
10200 2500
3000
1050
安 全 监 督
1#水罐
4#泥浆罐
2#水罐
3000
钻 井 工 程 师
1500 15000 25000
泥浆药 品存放 区 10*30
73200
泥浆储备罐/压井泥浆罐 数量共计8具
大班值班房2栋
大班值班房
泥浆化验室
地质录井设备设施
60000
60000
钻机设备摆放示意图
10000
20000
钻台偏房
SCR控制系统
3500 10310
12700
F-1600泵
F-1600泵
液压源 200
F-1600泵
10100
7000
2960
10000
乙方项 目经理 办公室
42000
15485
平 台 经 理
钻台偏房
岩屑暂 储区 10*15
3000
起升架
1#泥Байду номын сангаас罐
2#泥浆罐
3#泥浆罐 料台 1500 15000 48060
钻井井场布置

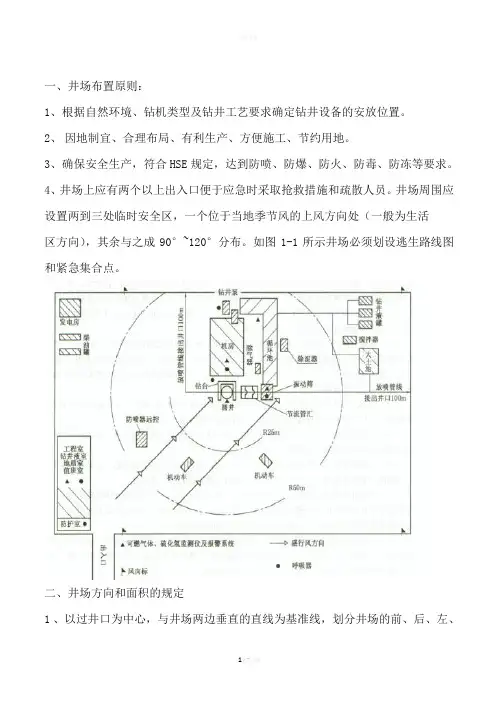

一、井场布置原则：1、根据自然环境、钻机类型及钻井工艺要求确定钻井设备的安放位置。
2、因地制宜、合理布局、有利生产、方便施工、节约用地。
3、确保安全生产，符合HSE规定，达到防喷、防爆、防火、防毒、防冻等要求。
4、井场上应有两个以上出入口便于应急时采取抢救措施和疏散人员。
井场周围应设置两到三处临时安全区，一个位于当地季节风的上风方向处（一般为生活区方向），其余与之成90°~120°分布。
如图1-1所示井场必须划设逃生路线图和紧急集合点。
二、井场方向和面积的规定1 、以过井口为中心，与井场两边垂直的直线为基准线，划分井场的前、后、左、右。
人站立在井口，面向钻机坡道的方向为井场前面，背面为井场的后面；人站在井场前面，面对井口，左手为井场左面，右手为井场的右面。
2 、井场面积应符合附件一的要求。
3、丛式井井场面积应符合附件二的要求。
三、井场布置技术要求1地面井位1.1地面井位的确定应符合油气井井口距高压线及其它永久性设施不小于75m,距民宅不小于100m,距铁路、高速公路应不小于200m,距学校、医院和大型油库等人口密集性高危性场所应不小于500m的要求。
含硫油气井井场应选择比较空旷的位置，宜在前后或左右方向能让盛行风通行。
2井架大门方向及道路2.1大门方向应考虑风向、风频，大门方向一般应面向当地季节主要风向；2.2一般情况下的井架大门方向要朝向南或东南；2.3大门方向应面向井场的道路；2.4含硫油气田的井架大门方向，应面向盛行风；2.5井场及场内道路：山岭丘陵地区选定井场道路应避开滑坡、泥石流等不良地质地段；通往井场的道路，应满足建井周期内各型车辆安全通行，特别应考虑满足抢险车辆的通行；油气田的干路公路宜采用规定的三级公路标准；油气田单井井场道路宜采用规定的四级公路标准；根据油气田地质构造和井位布局确定道路走向；特殊地区和沙漠、草原、海滩的井可修建能满足运输通行条件的道路；高含硫油气井宜修有一条备用应急通道，以便一旦出现硫化氢或二氧化硫的紧急情况下可根据风向选择从现场撤离。
幸福林带顶管工作井平面标准布置
中国建筑股份有限公司西安市幸福林带建设工程PPP项目顶管工作井平面标准布置编制人：颜斌审核人：林景祥批准人：罗光锦编制日期：2017年3月20日工作井平面布置图一、平台搭设砖墩设置：平台主梁采用圆木支撑台面，圆木包裹于长50cm*宽50cm的砖墩内（高度根据地形设置，一般为0.8m-1.0m)，共砌砖墩4个，一排二个，共二排，前排位于工作坑环梁上，距出土一侧环梁1.5m处，前后排间距3.5m-4.0m。
砖墩之间横向和纵向砌24砖墙连接形成三面连续墙，并在前后排之间加砌一道连续墙，起挡土作用。
砖墩及连续墙做法如下：原地面平整夯实，砌砖墙，M10水泥砂浆。
平台搭设好，顶面离原地面0.7米。
主梁圆木设置：圆木长度6m-8m，直径20cm-25cm。
圆木垂直于管道顶进方向，包裹于砖墩内，共二根。
平台木板搭设：圆木上方满铺大板作为工作平台。
大板长度4m，宽度15cm-25cm。
铺筑时用铁钉将大板订于圆木上,起固定作用。
整个平台长度设置4m，宽度不小于顶管工作坑外边缘宽度。
平台伸入工作坑上方1.5m。
平台上搭设吊土装置，长度6m，吊土装置横梁采用工字钢，伸出工作平台1.5～2m。
示意图如下：二、护栏规格及安装1）基坑周围护栏：选用装配式，规格为2*1.2，离挡水墙0.1米（挡水墙在内，护栏在外），颜色为红白色。
安装：1、护栏与护栏之间安装成缝2、护栏与护栏搭接处应平顺，无高低不平现象3、护栏安装必须牢固（每个安装螺丝都应拧紧）4、护栏安装完成，纵向目测应成线状。
（附图）2）平台上护栏：平台外边往内收0.5米开始安装。
选用钢管搭设，搭设规格为：立杆不大于2米一根，水平横向为三道，从平台顶面开始向上量，分别为0.2m、0.6m、1.2m，钢管用红白色漆涂抹（0.3米换一色），水平横管有长管可以直接搭设，长度不够，可以接管。
安装：1、护栏加固前，检查所有扣件是否合格，有裂缝的禁止使用，扣件搭接时应每个扣件拧紧2、钢管涂抹红白漆应均匀，严格控制尺寸（0.3m换一色）3、钢管搭设完成后，颜色要美观，纵向目测要成线状4、护栏根部设置连续的踢脚板（用废模板制作）做法详见附图三、安全防护网安全防护网应选择正规厂家的产品，不可用防尘网来代替。
钻井井场布置
一、井场布置原则：1、根据自然环境、钻机类型及钻井工艺要求确定钻井设备的安放位置。
2、因地制宜、合理布局、有利生产、方便施工、节约用地。
3、确保安全生产，符合HSE规定，达到防喷、防爆、防火、防毒、防冻等要求。
4、井场上应有两个以上出入口便于应急时采取抢救措施和疏散人员。
井场周围应设置两到三处临时安全区，一个位于当地季节风的上风方向处（一般为生活区方向），其余与之成90°~120°分布。
如图1-1所示井场必须划设逃生路线图和紧急集合点。
二、井场方向和面积的规定1、以过井口为中心，与井场两边垂直的直线为基准线，划分井场的前、后、左、右。
人站立在井口，面向钻机坡道的方向为井场前面，背面为井场的后面；人站在井场前面，面对井口，左手为井场左面，右手为井场的右面。
2、井场面积应符合附件一的要求。
3、丛式井井场面积应符合附件二的要求。
三、井场布置技术要求1地面井位1.1地面井位的确定应符合油气井井口距高压线及其它永久性设施不小于75m,距民宅不小于100m,距铁路、高速公路应不小于200m,距学校、医院和大型油库等人口密集性高危性场所应不小于500m的要求。
含硫油气井井场应选择比较空旷的位置，宜在前后或左右方向能让盛行风通行。
2井架大门方向及道路2.1大门方向应考虑风向、风频，大门方向一般应面向当地季节主要风向；2.2一般情况下的井架大门方向要朝向南或东南；2.3大门方向应面向井场的道路；2.4含硫油气田的井架大门方向，应面向盛行风；2.5井场及场内道路：山岭丘陵地区选定井场道路应避开滑坡、泥石流等不良地质地段；通往井场的道路，应满足建井周期内各型车辆安全通行，特别应考虑满足抢险车辆的通行；油气田的干路公路宜采用规定的三级公路标准；油气田单井井场道路宜采用规定的四级公路标准；根据油气田地质构造和井位布局确定道路走向；特殊地区和沙漠、草原、海滩的井可修建能满足运输通行条件的道路；高含硫油气井宜修有一条备用应急通道，以便一旦出现硫化氢或二氧化硫的紧急情况下可根据风向选择从现场撤离。
钻机井场布置图及技术要求
钻机井场布置图及技术要求Q/SH1020 0703—2015代替Q/SH1020 0703—2007 钻机井场布置图及技术要求2015-06-26发布2015-08-01实施前⾔本标准按照GB/T 1.1—2009给出的规则起草。
本标准代替Q/SH1020 0703—2007《钻机井场布置图及技术要求》。
与Q/SH1020 0703—2007相⽐，主要技术变化如下：——更新了规范性引⽤⽂件；——删除了C-Ⅰ-Ⅱ钻机的井场布置图；——对原标准的部分条款进⾏了重新描述；——对原标准的附录图表进⾏了重新描绘。
本标准由胜利⽯油管理局钻井专业标准化委员会提出并归⼝。
本标准由胜利⽯油⼯程有限公司黄河钻井总公司负责起草。
本标准主要起草⼈：陈建宙、李海营、张以华。
本标准所代替标准的历次版本发布情况为：——Q/SL 0703—1992，Q/SL 0703—2001；——Q/SH1020 0703—2007。
钻机井场布置图及技术要求1 范围本标准规定了陆上钻机的井场布置及技术要求。
本标准适⽤于ZJ30L（40L\50L\70L）、ZJ40D（50D\70D）、ZJ30DB（40DB\50DB\70DB）、ZJ40LDB（50LDB\70LDB）、C-Ⅱ-Ⅱ钻机、⼤庆-Ⅱ型。
丛式井井场布置可参照应⽤。
2 规范性引⽤⽂件下列⽂件对于本⽂件的应⽤是必不可少的。
凡是注⽇期的引⽤⽂件，仅注⽇期的版本适⽤于本⽂件。
凡是不注⽇期的引⽤⽂件，其最新版本（包括所有的修改单）适⽤于本⽂件。
SY/T 5087 含硫化氢油⽓井安全钻井推荐作法SY 5225 ⽯油天然⽓钻井、开发、储运防⽕防爆安全⽣产技术规程SY/T 5323 节流和压井系统SY/T 5466 钻前⼯程及井场布置技术要求SY/T 5505 丛式井平台布置SY/T 6202 钻井井场油、⽔、电及供暖系统安装技术要求Q/SH 0089 钻井现场HSE标志的设置Q/SH1020 0577 钻井液净化系统配套与安装3 井场布置原则3.1 根据⾃然环境、钻机类型及钻井⼯艺要求确定钻井设备的安放位置。
井场布局及设备
井场布局及设备1.钻井井场钻井井场是施工作业的场地。
分为生产区和生活区两部分。
生产区在满足地质设计井底坐标要求条件下，应选择地形有利，少占耕地，少修公路，靠近水源，有利于安装防喷管线和污水处理地点作为井场生产区。
以使用的钻机型号作为井场生产区设计依据。
井架、柴油机、钻井泵、循环罐等设备的底座基础应建在井场挖方区域。
井场的生产区要建有足够容量的污水池和沉砂池，不能污染周围环境，特别是农田、鱼塘、水库和河流等。
生活区是钻井施工作业人员休息、食宿、学习和娱乐的活动场所。
主要包括：更衣室和浴室、食堂和炊事间、会议室、休息室、卫生间等。
井场最小使用面积见下表1。
表1标准井场最小有效使用面积2.井场布局及设备2.1井场基本布局简介井场布局如下图1所示（以70钻机井场布局为例）。
井场的设备布置应达到以下要求：（1）井架底座以井眼为中心，在井架底座后方依次摆放绞车、传动轴、柴油机、钻井泵。
（2）钻井液固控设备通常布置在井场右边和右后方的循环罐上。
（3）发电机、油罐区应布置在井场的左后方，避开柴油机排气管出口的方向，要与井口保持足够的安全距离。
（4）防喷器远程控制台，设置在井场左前方。
压井管汇设置在井架底座的左侧，节流管汇设置在井架的右侧。
放喷管线接出井场，放喷口与井口保持安全距离。
（5）井场生产区设置明显的各种安全标志。
图1 70钻机井场布局简图（红色区域为司机属地）2.2井场基本设备简介2.2.1井架的类型及基本参数井架是钻机起升系统的组成部分。
它的主要作用是安装天车、悬挂游车、大钩、水龙头、方钻杆、钻杆及钻链等设备, 相当于起重设备的支架,并可存放钻柱。
因此,钻井对井架的基本要求是：必须有一定的高度和空间;便于安装、存放钻柱等设备和有利于安全快速地进行起下钻作业;应具有足够的承载能力,以适应井下情况的需要：结构要简单、轻便、便于搬迁、拆装和维修。
目前国内常用的石油钻井井架有塔型和A型两种。
图2 大修车载井架以及A型井架示意图2.2.2钻机的基本组成钻机是钻井地面设备的总称。
