电气比例阀使用方法..
电气比例阀
ITV-X224 ITV-X25& itv2000X325 ITV-X107 ITV-X102& Itv2090X122 一个代表性的特殊品就是ITV-X88,它的程序经过完善，其控制压力 输出地反应时间比标准品更快。
ITV-X224 ITV-X25& itv2000X325 ITV-X107 ITV-X102& Itv2090X122 ITV标准品有一个4-20mA的汇式监控输出作为标准选项。有些应用 需要4-20mA的源式监控输出，为此设计了ITV-X256特殊品。
时间
电气比例阀
ITV作动(2)
ITV作动 - 使用寿命
100%
输入信号
0% 1sec 一个周期 1sec 时间
输出压力
时间
电磁阀
电气比例阀
ITV规格
ITV1000、ITV2000和ITV3000系列
• 线性度：1%FS以下 • 灵敏度：0.2%FS以下 • 迟滞：0.5%FS以下 • IP65保护 • 高速响应 • 3-数字显示 • 使用温度范围：0 0C- 50 0C • 带M12-4针插头。更长的电缆。
输入相应的预设压力预设压力s3s2s1s0预设压力s3s2s1s0p01关关关关p02关关关开p03关关开关p04关关开开p05关开关关p06关开关开p07关开开关p08关开开开p09开关关关p10开关关开p11开关开关p12开关开开p13开开关关p14开开关开p15开开开关p16开开开开信号电缆明细颜色信号名称粉黑2电源dc24v绿黑2电源dc0v蓝信号公共端无极性蓝黑2msb10位灰黑19位橙黑18位绿黑17位粉黑16位蓝黑15位灰4位橙3位绿2位粉lsb1位电气比例阀输入信号3串行通信?profibusdp?devicenet?cclink?rs232c电气比例阀itv如何工作

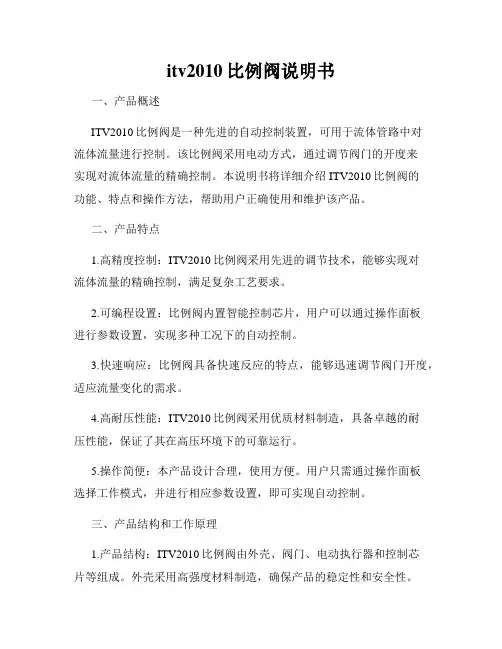

itv2010比例阀说明书
itv2010比例阀说明书一、产品概述ITV2010比例阀是一种先进的自动控制装置，可用于流体管路中对流体流量进行控制。
该比例阀采用电动方式，通过调节阀门的开度来实现对流体流量的精确控制。
本说明书将详细介绍ITV2010比例阀的功能、特点和操作方法，帮助用户正确使用和维护该产品。
二、产品特点1.高精度控制：ITV2010比例阀采用先进的调节技术，能够实现对流体流量的精确控制，满足复杂工艺要求。
2.可编程设置：比例阀内置智能控制芯片，用户可以通过操作面板进行参数设置，实现多种工况下的自动控制。
3.快速响应：比例阀具备快速反应的特点，能够迅速调节阀门开度，适应流量变化的需求。
4.高耐压性能：ITV2010比例阀采用优质材料制造，具备卓越的耐压性能，保证了其在高压环境下的可靠运行。
5.操作简便：本产品设计合理，使用方便。
用户只需通过操作面板选择工作模式，并进行相应参数设置，即可实现自动控制。
三、产品结构和工作原理1.产品结构：ITV2010比例阀由外壳、阀门、电动执行器和控制芯片等组成。
外壳采用高强度材料制造，确保产品的稳定性和安全性。
阀门通过电动执行器控制开度。
控制芯片负责接收用户的指令，并通过驱动电路控制电动执行器的运动。
2.工作原理：当用户设定流量控制参数后，控制芯片会根据输入的指令计算出相应的阀门开度。
驱动电路会根据控制芯片的指令控制电动执行器的运动，从而实现对阀门开度的调节。
阀门的开度与流体的流量成正比，通过不断调节阀门开度，ITV2010比例阀实现对流体流量的精确控制。
四、产品应用ITV2010比例阀广泛应用于各种工业领域，特别适用于需要对流体流量进行精确控制的工艺过程。
以下是一些使用该比例阀的典型应用场景：1.化工行业：用于控制化工流程中的液体流量，确保生产过程的安全和稳定。
2.石油行业：用于油气管道中的流量控制，保证输送流体的稳定性和可靠性。
3.食品加工行业：用于控制食品生产中的液体流量，确保产品的质量和产量。
分享SMC电气比例阀使用注意事项
分享SMC电气比例阀使用注意事项分享SMC电气比例阀使用注意事项SMC电气比例阀的功能分为信号传递和执行机构两部分，压缩气体克服弹簧力使活塞向下运动可看作是信号积累传递阶段，活塞向下运动打开卸荷接口可看作是执行阶段。
根据以上思路，可将改造方案定为信号取样、接收放大、执行元件三部分组成。
为此，信号取样部分选用YX100型电接点压力表（压力0～1MPa，线圈电压为交流220V ），用这种表的常开触点采取卸荷信号，用常闭触点采取加载信号，同时将信号传递给接收放大部分，信号接收放大部分选用JZ7- 44型中间继电器（线圈电压为交流220V），用来接收电接点压力表传来的电信号并将信号放大后传递给执行元件，执行元件选用23JVD一L3一X1型二位三通单电控常闭截止式电磁阀（线圈电压为交流220V），用来接收中间继电器传来的电信号并开启截止阀，将压缩空气送至卸荷器。
SMC电气比例阀在系统中起安全保护作用。
当系统压力超过规定值时，压力控制阀打开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。
压力控制阀又称溢流阀。
气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。
SMC比例阀参数设置：1.SMC比例阀安装好电气比例阀后，给比例阀上电，待显示器的数字闪烁停止后如果按任意键显示屏出现LOC字样的时候说明我们需要解锁。
2.按住下三角箭头的按键2秒以上时LED中的“Loc'的字会闪烁着。
此时按下SET键，就可以解除锁定状态。
3.按下SET键，会出现小压力设定（LED显示为F-1)通过用下三角和上三角来设定zui小值之后请按SET键。
会出现（LED显示为F-2)。
通过用下三角和上三角设定zui大值，完成设定后请按SET键。
4.完成zui大值和zui小值设定后我们要对按键进行上锁，以免造成不相关人员对其进行错误的设定，首先按住上三角键2秒以上时LED中的"unL”的字会闪烁着。
SMC电气比例阀中文手册
S M C电气比例阀中文手册 Prepared on 24 November 2020
SMC电气比例阀中文手册
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
纳奇电態比例阀电气比例阀系列 说明书
G 1G 2G 3G 4G 5G 6G 7G 8G 9G 10G 11G 12G 13G 14G 15G 16G 17G 18G 19JHF-01027 G 20Note: Mounting bolts are not included with the pressure compensation kit.Use the valve mounting bolt lists on pages F-87 through F-89 toselect mounting bolts.G 21G 22G 23• HandlingG 244- 5.5 holeManual flow rateadjusting screwAir vent (Air bleeding)(hex width across flats 3)ƵG 25G 261RWH $ UDQJH RI .Ƙ WR .Ƙ LVUHFRPPHQGHG IRU H[WHUQDO NQREV DQG SRWHQWLRPHWHUV2. In order to prevent current ORVV DFURVV WHUPLQDOV DQG LQVHUW UHOD\V EHWZHHQ WHUPLQDO DQG WKH SRWHQWLRPHWHUV DQG WHUPLQDO DQG WKH SRWHQWLRPHWHUV3. Do not enable more than one SRWHQWLRPHWHU DW WKH VDPH WLPH 7KH IROORZLQJ LV DYDLODEOH IRU WKH H[WHUQDO VHWWLQJ NQRE*:LULQJ$PS WHUPLQDO 9 3RWHQWLRPHWHU WHUPLQDO $PS WHUPLQDO 9 3RWHQWLRPHWHU WHUPLQDO $PS WHUPLQDO 5 3RWHQWLRPHWHU WHUPLQDO:LWK WKLV ZLULQJ URWDWLQJ WKH SRWHQWLRPH -WHU FORFNZLVH FDXVHV WKH output current to LQFUHDVH,I DQ RXWSXW LQ WKH UDQJH RI WR P$ LV GHVLUHG HYHQ ZKLOH WKH PDQXDO VHWWLQJ981213& 9A & 9(LWKHU RQH FDQ EH XVHG(0$ 3' 1 9alv H FRLO 33S 3S 1 S 2S 32X W S X W F X U U H Q W&R Q W D F Wtt$SSOLFDWLRQ ([DPSOHV0XOWL VWDJH 6HWWLQJ 8VLQJ 0XOWLSOH 3RWHQWLRPHWHUV5 57This circuit creates a fixed acceleration time lag in accordance with the voltage that added the input signal to terminals 3 and 4 (RT3, RT4).The time lag is adjustable in the range of 0.3 to 3 seconds, as standard.As shown in the diagram to the left,even when RT34T-UP is set to 3 seconds,the change to 5V during stepped input from 0 to 10V and stepped input from 0 to 5V takes 1.5 seconds, which is half the set time.With the wiring shown to the left, output current is increased or decreased in accordance with the feedback signal of the sensor, which regulates pressure or the flow rate.Note:Using terminal 3 (RT3) and terminal 4(RT4) in place of terminal 1 (R1) enables T-UP and T-DOWN, which allowsfeedback control without overshooting or undershooting, even when input signal voltage is stepped.Adjustment Method• Initially, set FB5ATT to 0 as shown in the illustration to the left, and check to see if open look control is possible.• Next, set FB2ATT to 2 and GAIN to 2, and input a feedback signal.Gradually rotate FB5ATT clockwise and increase gain.Set the feedback gain to the level that is immediately before the point where vibration is generated in the control system.(FB5ATT, GAIN)Note:To measure current , measure the voltageat terminal 9, using terminal 7 asUHIHUHQFH 7KH YROWDJH DFURVV WKH Ƙ current detection resistor at 1A is 0.5V. Use a measurement device with an input LPSHGDQFH RI DW OHDVW 0ƘSwitch the terminal 8 line using a relay. Make sure that both relays are not on at the same time.To absorb surge voltage, include 82V varistors in parallel with the relay contacts.Recommended VaristorTama Electric Co., Ltd. NV082D10 Matsushita ERZV10D820For relays, use OMRON LY type power relays or the equivalent.Too much noise in the 110V AC or 230V AC power supply line can result inunstable output current . If this happens,equip a surge absorber on the power supply.Recommended Model TDK NOISE FILTER ZMB2201-13G 28GProportional Valves12345(4) Acceleration time adjustment (RT34T-UP) and deceleration time adjustment (RT34T-DOWN)5VRT34 T-DOWN10VRT34T-UP900mA10VRT3RT4Input signalOutput currenttt2. Feedback Control.6(P10)1(R1)7(COM)1010985(FB5)7(COM)11121314AC200V AC100VEither one can be used.EMA-PD5-N-20Valve coil0 to +10V0 to +10V (0 to +5V)123Sensor amplifierSensorRT34T -DOWN 0FB5ATT0GAINRT34T -UP0R12RT34ATT8NULL3. Direction Control Valve (ESD) DriveCRaSOLaCRaSOLbEMA-PD5-N-20,EMC-PC6-A-208971413Surge suppressor TDK NOISE FILTERZMB 2201-13VaristorVaristorHiLoDigital multi-meter, etc.AC100V•LEDs are provided to indicate channel selection.•The TIME knob of each channel adjusts the time until the selected channel's level is reached, as shown to the left. Make sure that the lap time (or time when channel is not selected) when changing the channel selection is 30msec maximum.•Use independent external contacts. Even when external contacts aresuperimposed, output is not the sum of each channel, so use of superimposed external contacts is not supported.Note: When replacing a Design Number 10 controller with a Design Number 20controller, you must also change the sequence from superimposed external contacts to independent.Removing the left side panel whenviewed from the front reveals thecloseCH6LEVELCH1 TIMECH3 TIMECH6 TIMEALTOFFt:KHQ H[WHUQDO FRQWDFWV 6 WKURXJK 6 DUH FORVHG XVH D QRQ YROWDJH FRQWDFW QR JUHDWHU WKDQDither Adjustment Method (Dither is set to load 400mAp-pm 100Hz.) 02-AG 30EBA-PD1-NW-C1-101Input signal terminal IN15Output terminal to valve SOL a 2Input signal terminal COM 63External power supply P57Output terminal to valve SOL b 4External power supply N589•With EBA-PD1-N (Z), current is supplied to the control valve in proportion to input signal voltage in the range of 0 to +10V.•To measure current , measure thevoltage at terminal 6, using terminal 2 as UHIHUHQFH 7KH YROWDJH DFURVV WKH Ƙ current detection resistor at 1A is 0.5V. Input impedance of the measurement GHYLFH VKRXOG EH DW OHDVW 0Ƙ •With EBA-PD1-NW (Z), the polarity of the input voltage is determined, and current is supplied to SOLa when it's positive and to SOLb when it is negative.•NULL and GAIN for SOL a and SOL b are enabled when each of their input signal voltage is ±0.1V or more.•To measure current , measure the voltage at SOLa terminal 6 and SOLb terminal 6, using terminal 2as reference. The voltage across WKH Ƙ current detection resistor at 1A is 0.5V. Input impedance of the measurement device should be DW OHDVW 0ƘEBA-PD1-NW(Z)-D2-101Input signal terminal IN15Output terminal to valve SOL a 2Input signal terminal COM 63External power supply P57Output terminal to valve SOL b 4External power supply N589+ 01-2D -Z W N -1D P -A B E 01-2D -W N -1D P -A B E 01-2D -Z N -1D P -A B E 01-2D -N -1D P -A B E 12345678+9-10IN1COM P5N5SOL aDC2412345678+9-10Power lampCurrentCurrentCurrentCurrentCurrentCurrentPower Amplifier Operation and Terminology• Current is supplied to SOL a wheninput signal voltage polarity is positive,and to SOL b when negative. Either SOL aor SOL b can be driven at any one time.• Push-pull drive is also supported.• To measure current, measure thevoltage at SOL a terminal 11 and SOL bterminal 9, using terminal 5 as reference.7KH YROWDJH DFURVV WKH Ƙ currentApplication ExamplesAdjusting Push-pull Drive for a Special Proportional Valve (Special Specification Direction Control Valve)a)Overlap Type Proportional Valve ESD-G01-C510-6333D:300mA (Center Current20b)Zero-Lap Type Proportional Valve ESD-G01-C510-6586C:200mA (Center Current20Adjustment ProcedureNULL, GAIN, OFFSETRotate all seven knobs counterclockwise as far as they will go.the following:SOL a 850mA SOL b 300mA CurrentCurrent• Dual simultaneous output to SOL 1and SOL 2 is supported.• To measure current , measure the voltage at SOL a terminal 13 and SOL b terminal 1, using terminal 7 as reference. 7KH YROWDJH DFURVV WKH Ƙ FXUUHQW detection resistor at 1A is 0.5V. Use a measurement device with an input Application ExamplesFlowcontrol valve1Flowcontrol valve2Pressure control valve2Flowcontrol valvePressure control valve2Pressure control valve inputFlow control valve input1) Switch Position• CONT • 3+32) Switch Position• CONT • 6+63) Switch Position• AMP • 3+3G 41Floating 24V DC output (isolated input and output) power supplyLoad required is 24V, 2.1 ANote:Since G03, G04, and G05 are pilot operation types, there is an LVDT onthe main spool, but connection is identical.G 42G 43G 44G 45。
VICKERS比例阀安装使用技术资料
VICKERS比例阀安装使用技术资料VICKERS比例阀安装使用技术资料VICKERS比例阀和伺服阀主要由电机械转换器和气动放大器组成。
但随着近年来廉价的电子集成电路和各种检测器件的大量出现，在1电气比例/伺服阀中越来越多地采用了电反馈方法，这也大大提高了比例/伺服阀的性能。
电气比例/伺服阀可采用的反馈控制方式，阀内就增加了位移或压力检测器件，有的还集成有控制放大器。
一、滑阀式美国威格士VICKERS方向比例阀流量式四通或五通比例控制阀可以控制气动执行元件在两个方向上的运动速度，这类阀也称方向比例阀。
图示即为这类阀的结构原理图。
它由直流比例电磁铁1、阀芯2、阀套3、阀体4、位移传感器5和控制放大器6等赞成。
位移传感器采用电感式原理，它的作用是将比例电磁铁的衔铁位移线性地转换为电压信号输出。
VICKERS电磁阀（又是安全阀）的主阀按配合形式不同可分为三级同心、二级同心和滑阀式三类．其中滑阀式结构工作压力低，控制压力精度不高；三级同心结构虽成熟，目前应用较广，但与二级同心式比较，不及二级同心式动作灵敏，规格相同，行程相同时，二级同心结构的通油能力远大于三级同心结构；二级同心式控制压力稳定，加工工艺性好，二级同心式应用前景广阔，这里以二级同心结构，讨论其结构尺寸设计方法．VICKERS电磁阀出来的先导油控制主换向阀阀芯的移动，使工作泵的来油进入动臂油缸实现动臂上升。
比例先导减压阀的输出压力越大，控制主换向阀阀芯的位移越大，主换向阀通过的流量越大，动臂上升的速度越快。
当操作手柄拉*限位置时，手柄中的限位电磁铁通电，手柄在极限位置被吸合。
动臂以zui大的速度上升，当升至动臂上位限位开关所限定的位置时，操作手柄限位电磁铁断电，手柄自动恢复到中位，动臂就可保持在所限定的位置。
在动臂上升的过程中，若需要动臂在某一位置停留，则需将操作手柄退回中位。
VICKERS电磁阀主要用在电气液压伺服系统中作为执行元件（见液压伺服系统）。
itv电气比例阀原理
itv电气比例阀原理ITV电气比例阀是一种常用于控制液压系统流量和压力的电控元件。
它通过调节阀芯的位置来改变液压系统中的流量大小，从而实现对液压系统的精确调控。
下面将详细介绍ITV电气比例阀的原理和工作方式。
一、ITV电气比例阀的原理1. 阀芯位置控制原理：ITV电气比例阀通过控制电流信号来控制阀芯的位置，从而改变阀口的开度，进而调节流量。
当电流信号输入到阀芯上，阀芯会受到电磁力的作用，向相应方向移动。
阀芯的位置直接影响阀口的开度大小，从而改变了液体通过阀门的流通面积，实现对流量的精确调控。
2. 阀芯力平衡原理：ITV电气比例阀采用的是阻尼的阀芯构造，通过阻尼机构的作用使阀芯达到力平衡点。
当液压力大于或小于阀芯上的电磁力时，阀芯会发生微小的位移，从而达到力平衡，保障阀芯的稳定工作。
3. 反馈装置原理：ITV电气比例阀内部配备了反馈装置，用于感应阀芯位置并反馈给电控系统。
反馈装置通常采用了位移传感器或霍尔元件，能够将阀芯的偏离量转换成相应的电信号，反馈给电控系统，以便系统实时监测和控制阀芯位置。
二、ITV电气比例阀的工作方式ITV电气比例阀的工作方式可以分为以下几个步骤：1. 电流调节阶段：通过改变输入到ITV电气比例阀的电流信号大小来控制阀芯位置。
通常情况下，阀芯位置和电流信号存在一定的线性关系，电流信号越大，阀芯的位移越大，阀口开度也越大，流量也就越大。
2. 反馈控制阶段：ITV电气比例阀通过反馈装置感应阀芯位置，并将位置信息反馈给电控系统。
电控系统根据反馈信号与设定值进行比较，计算出偏差，并产生相应的控制信号，通过调节电流信号的大小来控制阀芯位置，实现对流量的闭环调控。
3. 阀芯力平衡阶段：ITV电气比例阀通过阻尼机构实现阀芯力平衡，阻尼机构能够使阀芯在液压力的作用下达到稳定的工作状态，保证阀芯位置的准确性和稳定性。
4. 实时监测阶段：ITV电气比例阀内部的反馈装置能够实时感应阀芯位置，并将信息传递给电控系统。
华德液压比例阀说明书
华德液压比例阀说明书第一章引言1.1概述1.2产品特点1）精密调节：采用比例电磁阀控制阀芯的行程，可实现精确的流量和压力调节。
2）快速响应：采用高灵敏度的传感器，能够迅速调整阀芯位置以响应系统的需求。
3）可靠稳定：采用优质的材料和先进的制造工艺，确保产品的可靠性和稳定性。
4）便捷维护：采用模块化设计，方便更换和维修。
第二章结构和工作原理2.1结构2.2工作原理华德液压比例阀的工作原理是通过控制比例电磁阀的开度来调节阀芯的位置，从而实现流量和压力的调节。
当系统需要调节流量或压力时，比例电磁阀接收信号并控制阀芯的移动，改变液流通道的大小，以达到所需的流量或压力值。
第三章使用方法3.1安装1）在安装前，确保液压系统处于关闭状态，并排除系统内的压力。
2）根据液压系统的需要，选择适当的安装位置和方向，确保比例阀能够正常运行。
3）将比例阀正确地安装到液压系统中，并使用适当的密封垫片和紧固螺栓进行固定。
3.2调试1）在调试前，检查比例电磁阀和传感器的连接是否牢固，排除可能的故障。
2）根据液压系统的要求，将电磁阀和传感器与控制设备连接，确保信号传输正常。
3）逐步增加比例阀的控制信号，观察阀芯位置的变化和液压系统的响应，进行适当的调节，直到达到期望的流量或压力值。
第四章注意事项4.1安全操作1）在操作液压系统时，必须严格按照工作手册和操作规程进行操作，确保自身安全和设备完好。
2）在操作前，必须确认液压系统的压力已经完全释放，避免发生意外。
4.2环境保护1）比例阀应避免与腐蚀性介质接触，防止材料的损坏和污染环境。
2）比例阀应存放在干燥、通风的地方，避免长时间暴露在潮湿环境中。
第五章维护保养5.1定期维护1）根据使用情况，定期检查比例阀的工作状态，如发现异常应及时排除故障。
2）定期检查比例电磁阀和传感器的连接，确保电气和信号传输的可靠性。
5.2清洁保养1）定期清洁比例阀的外表面和内部液流通道，以保持阀芯和阀体的清洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气比例阀ITV1000系列
电气比例阀ITV300T电气比例阀优点 1）电气比例方式，实现无极控制出口压力。 2）能实现远程控制和程序控制。 3）与断续控制相比，系统简化，元件大大减少。 4）与液压比例阀相比，体积小、重量轻、结构紧凑，轻量化、成本 较低，但响应速度比液压系统慢得多，对负载变化也比较敏感。 5）低功耗：4W以下（通信形式）。 6）不会发生火灾，不污染环境。受温度变化的影响小。
广东沃纳智能装备有限公司
目录 CONTENTS
1
电气比例阀原理
电气比例阀优点
3 4
电气比例阀注意事项
2
电气比例阀设定方法
5 电气比例阀调试方法
6 电气比例阀接线方法
01
电气比例阀原理
NNT电气比例阀就是根据控制信号的大小来调整阀芯的截面面积。 从而达到调节流量大小的工艺目标和要求。电气比例阀通过电信号控制气压力， 可以实现气压力的连续、无级调节，能实现远程控制和程序控制， 对于需要对气压力进行连续或者无级调节的场合，特别适用于电气比例阀。
06
电气比例阀接线方法
NNT电气比例阀接线方法如下
茶色接24+ 蓝色接0V 白色接模拟量输出端 黑色接模拟量输入端（监控输 出压力的）之前我用过的，模拟量模块的M要和CPU本身传感器电源M端进行 短接。
03 电气比例阀注意事项
电气比例阀注意事项
1）电气比例阀之前,应设置5μ m以下过滤精度和油雾分离器,保证气源处理系 统达到压缩空气清净化系统的要求,向ITV比例阀提供清洁干燥的压缩空气,以 便能达到ITV电气比例阀应有的各种特性. 2）ITV电气比例阀之前,不得装油雾器. 3）ITV电气比例阀在加压状态下切断电源,出口侧压力能暂时保持,但不能一 直保持. 4）ITV电气比例阀在控制状态,由于停电等失去电源,出口侧压力可保持一次, 另外,让出口侧向大气开放时,压力会不断下降直至大气压力 5）ITV电气比例阀通电后,若切断供给压力,电磁阀仍动作,会产生蜂鸣声,降 低寿命.故切断气源时一定要切断电源. 6）ITV2000/ITV3000电气比例阀出口侧会有0.005MPa以下的残压,要想完全降 至0,出口应装三通阀排放残压.
05
电气比例阀调试方法
先打开气源,然后再接通电源。 第一步进行检索,因为接通电源后 ITV为锁定状态,长按下健▼直到屏幕Loc闪烁, 按 set键确认, 显示UNL检索完成, 屏幕出现 0.00。 按set确认进入第二步,最小压力设定,屏幕显示F_1 和其压力值 0.00交替闪烁,按上下键 ▲▼选择所需要的压力,最小压力的设定值必须在整个量程的 0%到50%之间,选设定为0.1MPa 。按set键确认,此时,即使没有输入信号,ITV已经输入 刚才设定的最小压力值0.1MPa 第三步最大压力设定,屏幕显示 F_2和其压力值闪烁, 按▲▼上下键选择所需要的压力, 最大压力的设定值必须在整个量程的10%到100%之间, F_2设定为0.6MPa。按 set键确认， 特别注意, F_1, F_2设定完成后, 一旦按下 set键, ITV 即刻按照设定值开始工作, 如果在操作途中有误操作,切断电源，重新接电后再进行设定。
04
电气比例阀设定方法
NNT电气比例阀设定方法 按照操作顺序执行按键操作后，请务必按下SET键。 1.依据键锁定的解除方法，解除键锁定。 请按下SET 键。 2.最小压力的设定（显示为“ "）用△键， ▽键设定希望的最小压力值。请按下SET 键。
3.最大压力的设定（显示为“ "） 用△键，▽键设定希望的最大压力值。 请按下SET 键。返回到现在的压力显示，设定终了。
