隔离开关的结构类型有以下几种：
1. 刀闸式隔离开关：刀闸式隔离开关是一种常见的结构类型。
它包括固定触头和可移动触头，通过移动触头与固定触头的接触和脱离来实现切断电路的目的。
2. 外置式隔离开关：外置式隔离开关是将开关装在一个外置的外壳中，通过旋转、抽出或者脱落外壳来实现开关的动作。
3. 固定式隔离开关：固定式隔离开关是将开关直接安装在电路中，没有外壳。
4. 弹簧式隔离开关：弹簧式隔离开关使用弹簧来保持触头的接触状态，当需要断开电路时，释放弹簧的力使触头脱离。
这些是隔离开关的常见结构类型，具体的应用和选择需要根据实际需求和电气系统的要求来确定。
隔离刀闸的作用
隔离刀闸

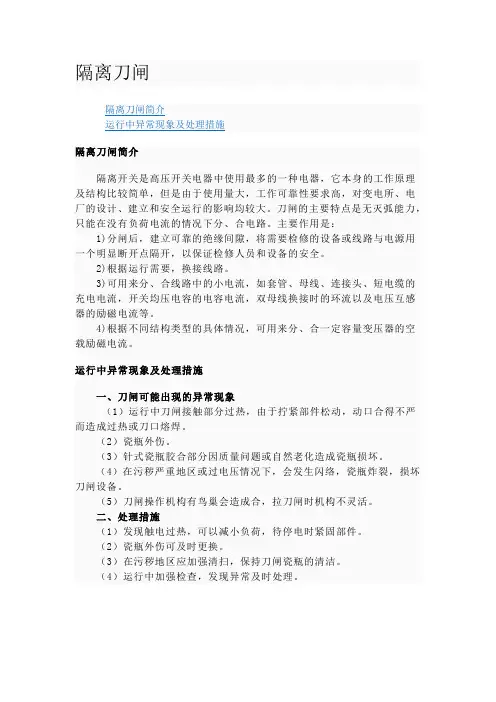

隔离刀闸简介
隔离开关是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
主要作用是：
1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
2)根据运行需要，换接线路。
3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
运行中异常现象及处理措施
一、刀闸可能出现的异常现象
（1）运行中刀闸接触部分过热，由于拧紧部件松动，动口合得不严而造成过热或刀口熔焊。
（2）瓷瓶外伤。
（3）针式瓷瓶胶合部分因质量问题或自然老化造成瓷瓶损坏。
（4）在污秽严重地区或过电压情况下，会发生闪络，瓷瓶炸裂，损坏刀闸设备。
（5）刀闸操作机构有鸟巢会造成合，拉刀闸时机构不灵活。
二、处理措施
（1）发现触电过热，可以减小负荷，待停电时紧固部件。
（2）瓷瓶外伤可及时更换。
（3）在污秽地区应加强清扫，保持刀闸瓷瓶的清洁。
（4）运行中加强检查，发现异常及时处理。
【国网 变电运维】刀闸控制回路及五防(统一格式版本)
14
13
KM1
KA2
3 SB3 4
KM2
4K
KA1 KA2
KM2
KM1
SL1
KM1
KM2
SL2
SB2
GDH
4K
5
遥控合闸控制
遥控分闸控制
遥控合闸
就地合闸
合闸保持
遥控分闸
就地分闸
分闸保持 手动摇把操作
电磁锁 电气五防闭锁
手动信号 近控信号 远控信号 停止回路
隔离开关控制回路
QC
12 9 10
4
1
QF2
隔离开关控制回路
隔离开关电动机控制回路图（合闸）
1
L1
2
L2
3
L3
QF1
1 3 5
2
1 KM12
4
3
4
6
5
6
KM2
1
2
3
4
5
6
GDH
过载/缺相保护
M
合闸主回路
分闸主回路
隔离开关控制回路
隔离开关电动机控制回路图（合闸）
1
L1
2
L2
3
L3
电动机操作 电源空开
QF1
1
2
3
4
5
6
合闸
合闸接 触器
1 KM12
电机保护
GDH
3
4
M
5
6 分闸接
触器
KM2
1
2
3
4
5
6
过载/缺相保护
电动机
合闸主回路
分闸主回路
隔离开关控制回路
隔离开关电动机控制回路图（合闸）
隔离开关的几个操作实例
隔离开关的几个操作实例隔离开关是高压开关电器中使用最多的一种电器，在电路中起隔离作用的它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
灵活地利用隔离开关可以帮助电力调度员及运行人员地改变电网运行方式处置异常。
标签：隔离开关异常处理运行操作0 引言隔离开关是高压开关电器中使用最多的一种电器，在电力系统中的主要作用是分闸位置能够按照规定的要求提供电气隔离断口的机械开关装置。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
但是应用刀闸的功能可以有效地帮助调度运行人员灵活地改变系统的接线方式和处理一些异常。
1 刀闸可以进行哪些操作隔离刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
因此隔离刀闸可以进行以下操作：①在电网无接地故障时，拉合电压互感器；②在无雷电活动时拉合避雷器；③拉合220KV及以下母线和直接连接在母线上的设备的电容电流，拉合经试验允许的500KV空载母线和拉合3/2接线母线环流；④在电网无接地故障时，拉合变压器中性点接地刀闸；⑤与开关并联的旁路刀闸，当开关合好时，可以拉合开关的旁路电流；⑥拉合励磁电流不超过2安培的空载变压器、电抗器和电容电流不超过5安培的空载线路（但20KV以上应使用户外三联刀闸）。
2 刀闸操作的实例一如图所示：为一220KV变电站110KV母线的接线方式。
正常时，110KV母线母联运行，开关1、开关2分别运行在两条母线上（分上、下母）。
一次110KV 下母检修工作完成后，在进行下母的恢复操作时，母联开关的上刀闸发生合不到位的异常。
此时，若处理母联开关的上刀闸异常，需要将上母运行的所有元件倒至下母运行后，将上母、母联开关转检修处理母联上刀闸合不到位的异常。
危险点：由于母联开关不能投运，导致110KV下母不能按期投运，上母运行的所有元件不能及时倒至下母运行，处理母联开关的上刀闸的异常。
隔离开关和接地刀闸
培训人：汤怀平
隔离开关
隔离开关(disconnector)，即在分位置时，触头间有符合规定 要求的绝缘距离和明显的断开标志;在合位置时，能承载正 常回路条件下的电流及在规定时间内异常条件(例如短路)下 的电流的开关 设备。(IEV441-1405) 隔离开关(俗称“刀闸”)，一般指的是高压隔离开关，即额定 电压在1kV及其以上的隔离开关，通常简称为隔离开关，是 高压开关电器中使用最多的一种电器，它本身的工作原理及 结构比较简单，但是由于使用量大，工作可靠性要求高，对 变电所、电厂的设计、建立和安全运行的影响均较大。隔离 开关的主要特点是无灭弧能力，只能在没有负荷电流的情况 下分、合电路。隔离开关用于各级电压，用作改变电路连接 或使线路或设备与电源隔离，它没有断流能力，只能先用其 它设备将线路断开后再操作。一般带有防止开关带负荷时误 操作的联锁装置，有时需要销子来防止在大的故障的磁力作
与“关”，故隔离开关主要用来隔离带电部分，形成明显的断开点，保证
停电设备检修的安全；
隔离开关和断路器有什么区别
3、断路器虽然配有手动操作方式，但一般有电动操作方式，可以实现远距 离“停”、“送”电操作，保障了操作人员的安全；同时，电动跳闸方 式可以和继电保护装置或其他安全自动装置配合，进行设备保护，自动 跳闸；而隔离开关基本都是手动操作方式，由于其本身没有灭弧装置， 不可能进行跳闸操作。 4、电力应用中大多是用断路器和隔离开关联用，用断路器投、切负荷（故
运行、维护
4)在隔离开关操作机构处加装接地线的机械联锁装置，在 接地线末拆除前，隔离开关无法进行合闸操作。 5)检修时应仔细检查带有接地刀的隔离开关，确保主刀片
与接地刀的机械联锁装置良好，在主刀片闭合时接地

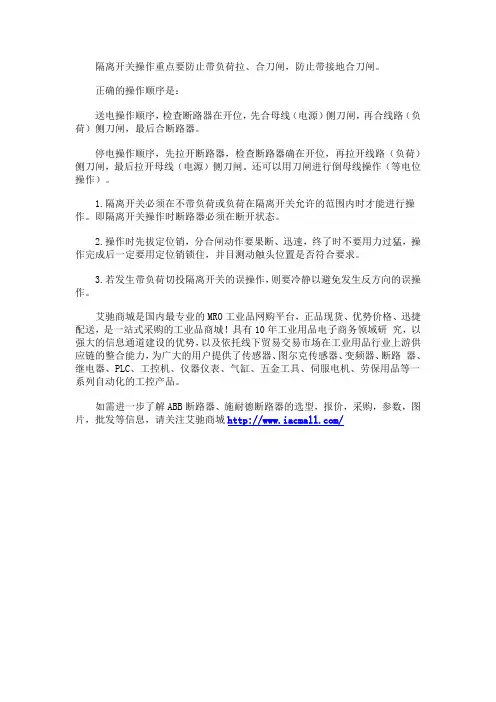

隔离开关的操作顺序是什么？
隔离开关操作重点要防止带负荷拉、合刀闸，防止带接地合刀闸。
正确的操作顺序是：
送电操作顺序，检查断路器在开位，先合母线（电源）侧刀闸，再合线路（负荷）侧刀闸，最后合断路器。
停电操作顺序，先拉开断路器，检查断路器确在开位，再拉开线路（负荷）侧刀闸，最后拉开母线（电源）侧刀闸。
还可以用刀闸进行倒母线操作（等电位操作）。
1.隔离开关必须在不带负荷或负荷在隔离开关允许的范围内时才能进行操作。
即隔离开关操作时断路器必须在断开状态。
2.操作时先拔定位销，分合闸动作要果断、迅速，终了时不要用力过猛，操作完成后一定要用定位销锁住，并目测动触头位置是否符合要求。
3.若发生带负荷切投隔离开关的误操作，则要冷静以避免发生反方向的误操作。
