AD转换器原理
虽说理论值是如此，但真正在应用时，最好是接近10倍才会有不错的还原效 果(因取样点越多)。若针对多信道的 Aபைடு நூலகம்D 转换器来说，就必须乘上信道数，这样 平均下去，每一个通道才不会有失真的情况产生。 量化与编码
量化与编码 电路是 A/D 转换器的核心组成的部分，一般对取样值的量化方 式有下列两种：
只舍去不进位：首先取一最小量化单位Δ=U/2n，U 是输入模拟电压的最大值， n 是输出数字数值的位数。当输入模拟电压 U 在0~Δ之间，则归入0Δ，当 U 在 Δ~2Δ之间，则归入1Δ。透过这样的量化方法产生的最大量化误差为Δ/2，而 且量化误差总是为正，+1/2LSB。
相对精确度是指实际输出值与一理想理论之满刻输出值之接近程度，其相关 的关系是如下式子所列： 相对精准度＝
基本上，一个 n-bit 的转换器就有 n 个数字输出位。这种所产生的位数值是 等效于在 A/D 转换器的输入端的模拟大小特性值。
如果外部所要输入电压或是电流量较大的话，所转换后的的位数值也就较 大。透过并列端口接口或是微处理机连接 A/D 转换器时，必须了解如何去控制或 是驱动这颗 A/D 转换器的问题。因此需要了解到 A/D 转换器上的控制信号有哪些。
AD 转换器原理
A/D 转换器(Analog-to-Digital Converter)又叫模/数转换器,即是将模拟 信号(电压或是电流的形式)转换成数字信号。这种数字信号可让仪表,计算机外 设接口或是微处理机来加以操作或是工作使用。
A/D 转换器 (ADC)的型式有很多种，方式的不同会影响测量后的精准度。 A/D 转换器的功能是把模拟量变换成数字量。由于实现这种转换的工作原理 和采用工艺技术不同，因此生产出种类繁多的 A/D 转换芯片。 A/D 转换器按分辨率分为4 位、6 位、8 位、10 位、14 位、16 位和 BCD 码的31/2 位、51/2 位等。按照转换速度可分为超高速（转换时间=330ns），次 超高速（330~3.3μS），高速（转换时间3.3~333μS），低速（转换时间＞330μS） 等。 A/D 转换器按照转换原理可分为直接 A/D 转换器和间接 A/D 转换器。所谓 直接 A/D 转换器，是把模拟信号直接转换成数字信号，如逐次逼近型，并联比 较型等。其中逐次逼近型 A/D 转换器，易于用集成工艺实现，且能达到较高的 分辨率和速度，故目前集成化 A/D 芯片采用逐次逼近型者多；间接 A/D 转换器 是先把模拟量转换成中间量，然后再转换成数字量，如电压/时间转换型（积分 型），电压/频率转换型，电压/脉宽转换型等。 其中积分型 A/D 转换器电路简 单，抗干扰能力强，切能作到高分辨率，但转换速度较慢。 有些转换器还将多 路开关、基准电压源、时钟电路、译码器和转换电路集成在一个芯片内，已超出 了单纯 A/D 转换功能，使用十分方便。 ADC 经常用于通讯、数字相机、仪器和测量以及计算机系统中，可方便数字 讯号处理和信息的储存。大多数情况下，ADC 的功能会与数字电路整合在同一 芯片上，但部份设备仍需使用独立的 ADC。行动电话是数字芯片中整合 ADC 功 能的例子，而具有更高要求的蜂巢式基地台则需依赖独立的 ADC 以提供最佳性 能。 ADC 具备一些特性，包括：1. 模拟输入，可以是单信道或多信道模拟输入； 2. 参考输入电压，该电压可由外部提供，也可以在 ADC 内部产生；3. 频率输 入，通常由外部提供，用于确定 ADC 的转换速率；4. 电源输入，通常有模拟和 数字电源接脚；5. 数字输出，ADC 可以提供平行或串行的数字输出。
图3 AD7888与 S3C2410的连接图 为了实现 S3C2410和 AD7888在嵌入式 Linux 下的高速 A/D 转换，还编写了两
AD7888是美国模拟器件公司推出的一款高速低功耗12位 A/D 转换器，采用 2.7～5.25 V 单电源供电，最大通过率可达到125 kSPS。AD7888的输入采样/保 持电路在500 ns 内获取一个信号，采用单端采样模式，包含8个单端模拟输入， 模拟输入电压从0到 VREF。AD7888有2.5 V 的片内基准电压，也可以使用外部基 准电压，范围从1.2 V 到 VDD。CMOS 制造工艺确保了低功耗，正常工作时为2 mW， 掉电状态下为3uW。可以选择多种电源管理模式(包括数据转换后自动处于掉电模 式)，与多种串行接口兼容(SPI/QSPI/MICOWIRE/DSP)。AD7888可广泛应用于电池 供电系统(个人数字助理、医疗仪器、移动通信)、仪表控制系统和高速调制/解 调器等领域。该器件采用16脚 SOIC 和 TSSOP 外形封装，外形及引脚定义见图1 和表1。
图1、A/D 转换器的基本引脚配置电路图
如图1所示，一个 A/D 转换器具备了： 输出引线(D0~D7，以8-bit 为例)， 一个开始转换(Start of Converter，SOC) 结束转换(End of Conversion，EOC)信号。 输出致能脚位
串行外围设备接口 SPI(serial peripheral interface)总线技术 串行外围设备接口 SPI(serial peripheral interface)总线技术是 Motorola 公 司推出的一种同步串行接口，它允许 CPU 与 TTL 移位寄存器、A/D 或 D/A 转换器、 实时时钟(RTO)、存储器以及 LCD 和 LED 显示驱动器等外围接口器件以串行方式 进行通讯。SPI 总线只需3～4根数据线和控制线即可扩展具有 SPI 接口的各种 I/O 器件，其硬件功能很强，实现软件相当简单。串行 A/D 转换器具有电路简单、工 作可靠的特点，而 ARM 芯片被设计用于手持设备以及普通的嵌人式应用的集成系 统，将上述两种实用的芯片和 SPI 总线技术相结合以实现数据采集十分有效。 1 AD7888的功能与使用
有舍去有进位：如果量化单位Δ=2U/(2 n+1–1)，当输入电压 U 在0～Δ/2之间， 归入0Δ，当 U 在Δ/2~3/2Δ之间的话，就要归入1Δ。这种量化方法产生的最大 量化误差为Δ/2，而且量化误差有正，有负，为±1/2LSB。量化结果也造成了所 谓的量化误差。 解析度
指 A/D 转换器所能分辨的最小模拟输入量。通常用转换成数字量的位数来表 示，如8-bit，10-bit，12-bit 与16-bit 等。位数越高，分辨率越高。若小于最 小变化量的输入模拟电压的任何变化，将不会引起输出数字值的变化。
一个完整的 A/D 转换过程中，必须包括取样、保持、量化与编码等几部分电 路。
AD 转换器需注意的项目： 取样与保持 量化与编码 分辨率 转换误差 转换时间 绝对精准度、相对精准度 取样与保持
由于取样时间极短，取样输出为一串断续的窄脉冲。要把每个取样的窄脉冲 信号数字化，是需要一定的时间。因此在两次取样之间，应将取样的模拟信号暂 时储存到下个取样脉冲到来，这个动作称之为保持。 在模拟电路设计上，因此 需要增加一个取样-保持电路。为了保证有正确转换，模拟电路要保留着还未转 换的数据。 一个取样-保持电路可保证模拟电路中取样时，取样时间的稳定并储 存，通常使用电容组件来储存电荷。 根据数字信号处理的基本原理，Nyquist 取样定理，若要能正确且忠实地呈现所撷取的模拟信号，必须取样频率至少高于 最大频率的2倍。 例如，若是输入一个100Hz 的正弦波的话，最小的取样频率至 少要2倍，即是200Hz。
绝对精确度 相对精确度； 所谓的绝对精确度是指实际输出值与理想理论输出值的接近程度，其相关的
关系是如下式子所列： 绝对精确度＝ 相对精准度指的是满刻度值校准以后，任意数字输出所对应的实际模拟输入
值(中间值)与理论值(中间值)之差。对于线性 A/D 转换器，相对精准度就是它的 线性程度。由于电路制作上影响，会产生像是非线性误差，或是量化误差等减低 相对精准度的因素。
通常以相对误差的形式输出，其表示 A/D 转换器实际输出数字值与理想输出 数字值的差别，并用最低有效位 LSB 的倍数表示。 转换时间
转换时间是 A/D 转换完成一次所需的时间。从启动信号开始到转换结束并得 到稳定的数字输出值为止的时间间隔。转换时间越短则转换速度就越快。 精准度
对于 A/D 转换器，精准度指的是在输出端产生所设定的数字数值，其实际需 要的模拟输入值与理论上要求的模拟输入值之差。 精确度依计算方式不同，可 以区分为
图1 AD7888的引脚图
AD7888的控制寄存器是8位只写寄存器。数据在 SCLK 的上升沿从 DIN 引脚载 人，同时获取外部模拟量转换的结果。每次数据的传输需要准备16个连续时钟信 号。只有在片选信号下降之后的前8个时钟脉冲的上升沿提供的信息装入控制寄 存器。
图2显示了详细的串行接口时序图，串行时钟提供了转换时序，且控制 AD7888 转换信息的输入输出。CS 初始化数据传送和转换处理。在其下降沿之后的1.5个 时钟周期开始采样输入信号，这段时间表示为 tACQ(获取时间)。整个转换过程还 需要14.5个时钟周期来完成，这段时间表示为 tCONVERT(转换时间)。从 AD7888获取 数据的整个转换过程需要16个时钟周期。CS 上升沿之后，总线返回高阻状态。 如果 CS 继续保持低电平，则准备新一轮的转换。进行采样的输入通道的选择是
提前写入控制寄存器的，因此在转换时，用户必须提前写入以备通道的转换。也 就是说，在进行当前转换时，用户就必须提前写入通道的地址以备下次转换使用。
图2串行接口时序图
AD转换器原理分析
AD转换器原理分析1.采样：AD转换器首先对模拟信号进行采样。
采样是指在一段时间内，周期性地获取模拟信号的样本值。
采样的频率决定了数字信号的抽样率，也就是每秒钟获取的样本个数。
根据奈奎斯特定理，采样频率至少是信号最高频率的两倍，以避免采样失真。
2.量化：采样得到的模拟信号样本是连续变化的，需要进行量化处理。
量化是将连续的模拟信号样本映射为离散的数字信号值。
量化过程中将模拟信号样本分成若干个等间隔的小区间，每个小区间对应一个数字量化值。
常用的量化方法包括均匀量化和非均匀量化。
3.编码：量化后得到的离散信号值通常是模拟的，需要将其编码为数字信号。
编码的目的是将离散信号值映射为特定编码形式的数字信号。
常用的编码方法有二进制编码、格雷码等。
编码后的数字信号可以用于存储、传输和处理。
4.数字滤波：由于采样和量化过程中存在噪声和误差，原始的数字信号可能包含一些高频噪声成分，需要通过数字滤波对其进行滤除或减小。
数字滤波可以利用滤波算法，如低通滤波器来实现。
常用的数字滤波器有FIR滤波器和IIR滤波器。
5.数字信号处理：AD转换器将模拟信号转换为数字信号后，可以进行各种数字信号处理操作。
数字信号处理可以包括滤波、频谱分析、增益控制等。
这些操作可以增强信号的质量，减小信号中的误差和噪声。
总结来说，AD转换器的原理是通过采样和量化将连续的模拟信号转换为离散的数字信号，然后对数字信号进行编码、数字滤波和数字信号处理。
通过AD转换器，我们可以将模拟信号转换为数字信号，方便存储、传输和处理，广泛应用于各种电子设备和系统中。
逐次逼近式ad转换器工作原理
逐次逼近式ad转换器工作原理
逐次逼近式AD转换器是一种广泛应用于模拟信号数字化处理方
面的技术，它可以将模拟信号转换成数字信号，从而实现信号的处理
和传输。
该转换器的基本原理是利用逐次逼近的方法来得到一个近似于模
拟信号的数字信号。
它通过一个DAC（数字模拟转换器）来生成一系列的数字信号，这些信号是由多个比特位组成的。
然后，这些数字信号
经过一个比较器以及一个计数器等模块进行处理，从而生成一个近似
于模拟信号的数字信号输出。
在实际的应用中，逐次逼近式AD转换器有多种不同的类型，其
中比较经典的是基于逐次逼近寄存器（SAR）的AD转换器。
这种转换
器的工作过程如下：首先将DAC输出的数字信号与输入的模拟信号进
行比较，以确定是否需要进一步逼近；然后，将DAC的比特位依次调整，通过不断逼近来得到一个越来越接近于模拟信号的数字信号输出；最后，在逼近过程中，可以使用快速算法来加速处理速度。
总之，逐次逼近式AD转换器是一种常见的数字化信号处理技术，它通过DAC和比较器等模块，结合快速算法，可以将模拟信号转换成
数字信号，实现信号的采集、处理和传输等功能，具有广泛的应用前景。
AD转换器原理
逐次比较式A/D转换器 逐次比较式A/D转换器
• 结构框图
D/A转换器 最高位 最低位 基准电压源
比较器 Ux
比较寄存器 最高位 最低位
Байду номын сангаас
时钟脉冲 发生器
并行数字输出
逐次比较式A/D转换器 逐次比较式A/D转换器
假设基准电压ER =16V，被测电压Ux=5.5V, 转换过程如下：
Q3 Q2 Q1 Q0 1 0 0 1 0 1 0 1 0 0 0 1 0 0 0 0 U0 ER/2 ER/4 ER/4 +ER/8 ER/4 +ER/16 U0与Ux比较 U0 ＞Ux U0 ＜Ux U0 ＞Ux U0 ＜Ux 比较寄存器 0 1 0 1
逐次比较式A/D转换器 逐次比较式A/D转换器
• 特点：
逐次比较式A/D转换器的准确度与基准电压、 D/A转换器和比较器的漂移有关。测量速度 由时钟和转换器的位数决定，与输入电压 的大小无关。
逐次比较式A/D转换器 逐次比较式A/D转换器
• 总结：
从上面的逐次逼近过程可知，从大到小逐 次取出Er的各分项值，按照“大者去，小 者留”的原则，直至得到最后逼近结果。 类似于天平称重的过程。
数字电压表
• A/D转换器是数字电压表的核心 • 根据A/D 转换器的转换原理不同，分 为： （1）比较型数字电压表 比较型数字电压表把被测电压与 基准电压进行比较，以获得被测电压 的量值，是一种直接转换方式。
数字电压表
（2）积分型数字电压表 积分型数字电压表是利用积分原 理首先把被测电压转换为与之成正比 的中间量—时间或频率，再利用计数 器测量该中间量，它是一种间接转换 方式。
逐次比较式A/D转换器 逐次比较式A/D转换器

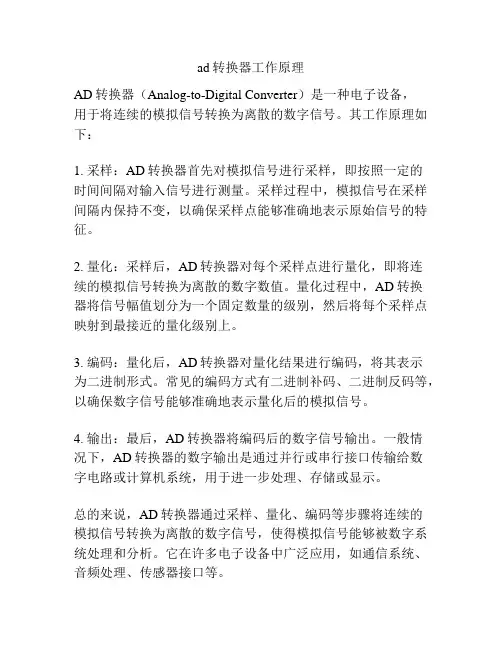

ad转换器工作原理
ad转换器工作原理
AD转换器（Analog-to-Digital Converter）是一种电子设备，
用于将连续的模拟信号转换为离散的数字信号。
其工作原理如下：
1. 采样：AD转换器首先对模拟信号进行采样，即按照一定的
时间间隔对输入信号进行测量。
采样过程中，模拟信号在采样间隔内保持不变，以确保采样点能够准确地表示原始信号的特征。
2. 量化：采样后，AD转换器对每个采样点进行量化，即将连
续的模拟信号转换为离散的数字数值。
量化过程中，AD转换
器将信号幅值划分为一个固定数量的级别，然后将每个采样点映射到最接近的量化级别上。
3. 编码：量化后，AD转换器对量化结果进行编码，将其表示
为二进制形式。
常见的编码方式有二进制补码、二进制反码等，以确保数字信号能够准确地表示量化后的模拟信号。
4. 输出：最后，AD转换器将编码后的数字信号输出。
一般情
况下，AD转换器的数字输出是通过并行或串行接口传输给数
字电路或计算机系统，用于进一步处理、存储或显示。
总的来说，AD转换器通过采样、量化、编码等步骤将连续的
模拟信号转换为离散的数字信号，使得模拟信号能够被数字系统处理和分析。
它在许多电子设备中广泛应用，如通信系统、音频处理、传感器接口等。
电气检测技术(新9)AD转换原理
25
1) ai为输入数字量，接CPU的DBUS。可选用 不同的代码，常用的DAC采用二进制码。
2)触发器构成的缓冲寄存器(锁存器)，锁存 CPU送来的数据。得到和暂存对应的输出电压。
压分辨率为5V/255≈20mV；10位DAC的分辨率为 5V/1023≈5mV。 位数越多，分辩率越高，转换的精度也越高。
2
测量系统用ADC的主要类型：
1、适用于数字仪器、仪表的ADC； 这类产品多半设计成BCD码输出，转换速度 一般较低(每秒转换十几次)。
2、适用测量系统作模／数接口部件的ADC。 这类产品的转换速度较高，多半以二进制代码 (含双极性代码)输出，常设计成带有三态 输出锁存器，能方便实现与微处理器直接接口。
18
3、应用
产品种类多，转换能力有很大的差异； 有8Bit、10Bit、12Bit、14Bit、16Bit等。 在这些不同转换能力的ADC中，又包括有并行输 出的ADC，以及输出为串行的ADC。 常见的8Bit的有NS公司的ADC0801、DC0802、 ADC0803、ADC0804系列及ADC0808、 ADC0809系列 10Bit有AD公司的AD574，MAXIM公司 MAX1425、MAX1426 12Bit有AD公司的AD7888，MAXIM公司 MAX170、MAX172
有些DAC芯片内无缓冲寄存器，此时须外接， 如74LS273、373等锁存器。
26
3) 模拟开关按输入的数字量接通或断开解码 网相应支路的电流或电压；对它的要求比接通或 断开开关量的电子开关更高。希望动作快；接通 电阻很小，断开电阻很大，且稳定性好。在DAC 中有电压型开关和恒流型电流开关之分。
ad转换电路的工作原理
ad转换电路的工作原理
AD转换器（Analog to Digital converter）是一种电路，可以将模拟信号转换成数字信号，广泛应用于各种电子产品中。
AD转换器的工作原理是将模拟信号进行采样、量化、编码三个步骤，并最终将其转换成数字信号输出。
首先，AD转换器会对信号进行采样，即按照一定时间间隔对信号进行取样，将连续的模拟信号变成离散的信号。
采样率是确定采样间隔的重要参数，通常采用的采样频率为信号频率的倍数。
接下来，采样得到的信号会被量化处理。
量化就是将连续的模拟信号按照一定的步长进行划分，变成若干个离散的数值。
步长是由 AD 转换器的分辨率决定的，数值范围也由分辨率决定。
在量化过程中，精度越高，分辨率越细，就可以更精确地表示模拟信号。
最后，采样和量化后的信号需要进行编码。
编码是将已经量化的信号转换成对应的二进制编码，从而使得计算机可以处理数字信号。
编码方式有两种，即串行式编码和并行式编码。
串行式编码逐位将模拟信号输出成二进制码，速度较慢；而并行式编码会同时进行多个采样点的编码，速度更快。
综上所述，AD转换器是将模拟信号转换成数字信号的重要电路。
通过采样、量化、编码三步骤，可以将模拟信号精确地转换成数字信号，从而方便计算机进行处理和传输。
在各种电子产品中广泛应用，成为数字信号处理的重要基础。
ad工作原理
ad工作原理
AD（Analog-to-Digital）转换器是一种将模拟电信号转换为数
字信号的设备。
其工作原理可简单分为两个过程：采样和量化。
采样是指将连续的模拟信号离散化，即在一段时间内对信号进行有限次的测量。
采样频率越高，对模拟信号的还原度就越高。
通常采样率为模拟信号频率的2倍。
量化是将采样后的信号离散化为一系列离散级别的数值。
通过确定量化级数和分辨率，将连续的模拟信号转换为相应的离散数值。
量化误差是量化过程中产生的误差，它取决于量化级数的多少。
AD转换器内部通常包括了采样保持电路（Sample and Hold）
和比较器（Comparator）。
采样保持电路用于在采样时刻将模
拟信号以给定的速率存储起来。
比较器则用于将模拟信号与一系列参考电压进行比较，以判断信号处于哪一个离散级别。
在AD转换器中，采样和量化过程是交替进行的。
根据量化级数和分辨率的不同，AD转换器可以实现不同精度的信号转换。
转换后的数字信号可以在计算机或其他数字系统中进行处理和存储。
总结起来，AD转换器通过采样和量化的过程将连续的模拟信
号转换为离散的数字信号。
它的工作原理是将模拟电信号进行抽样和离散化，最终得到一系列离散级别的数字数值。
ad转换器工作原理
ad转换器工作原理
AD转换器是将模拟信号转换为数字信号的电子器件。
它的工作原理可以简要描述为以下几个步骤：
1. 采样：AD转换器首先将连续的模拟信号进行采样，即在一定的时间间隔内获取模拟信号的离散样本。
采样过程中，模拟信号的幅度会被量化为一组离散的数值。
2. 量化：在量化阶段，AD转换器将每个采样点的模拟信号幅度映射到一组数字取值中。
这个过程中，AD转换器使用一组固定的量化电平，将连续的模拟信号转换为离散的数字信号。
量化电平的数目和分辨率决定了转换器的精度。
3. 编码：量化后的数字信号需要进行编码，将其转换为二进制形式的数字信号。
编码过程中，AD转换器使用二进制编码方式，将每个量化后的数字信号映射到相应的二进制编码。
4. 输出：经过采样、量化和编码后，AD转换器将数字信号输出到接收端，供后续数字系统进行处理和分析。
输出的数字信号可以被用于数字信号处理、存储和传输等应用。
需要注意的是，AD转换器的性能受到多种因素的影响，如采样率、分辨率、信噪比等。
较高的采样率和分辨率可以提高转换器的精度和灵敏度，而较低的信噪比可能会导致转换过程中的误差和失真。
因此，在实际应用中，需要根据具体需求选择适合的AD转换器。
AD转换器介绍
D/A 转换器是将输入的二进制数字量转换成模拟量，以电压或电流的形式输出。
D/A 转换器实质上是一个译码器〔解码器〕。
一般常用的线性D/A 转换器，其输出模拟电压uO 和输入数字量Dn 之间成正比关系。
UREF 为参考电压。
uO ＝DnUREF将输入的每一位二进制代码按其权值大小转换成相应的模拟量，然后将代表各位的模拟量相加，那么所得的总模拟量就与数字量成正比，这样便实现了从数字量到模拟量的转换。
D/A 转换器一般由数码缓冲存放器、模拟电子开关、参考电压、解码网络和求和电路等组成。
数字量以串行或并行方式输入，并存储在数码缓冲存放器中；存放器输出的每位数码驱动对应数位上的电子开关，将在解码网络中获得的相应数位权值送入求和电路；求和电路将各位权值相加，便得到与数字量对应的模拟量。
开关Si 的位置受数据锁存器输出的数码di 控制：当di=1时，Si 将对应的权电阻接到参考电压UREF 上；当di=0时，Si 将对应的权电阻接地。
权电阻网络D/A 转换器的特点①优点：构造简单，电阻元件数较少；②缺点：阻值相差较大，制造工艺复杂。
2. 倒T 型电阻网络D/A 转换器3. 电阻解码网络中，电阻只有R 和2R 两种，并构成倒T 型电阻网络。
当di=1时，相应的开关Si 接到求和点；当di=0时，相应的开关Si 接地。
但由于虚短，求和点和地相连，所以不管开关如何转向，电阻2R 总是与地相连。
这样，倒T 型网络的各节点向上看和向右看的等效电阻都是2R ，整个网络的等效输入电阻为R 。
倒T 型电阻网络D/A 转换器的特点：①优点：电阻种类少，只有R 和2R ，提高了制造精度；而且支路电流流入求和点不存在时间差，提高了转换速度。
②应用：它是目前集成D/A 转换器中转换速度较高且使用较多的一种，如8位D/A 转换器DAC0832，就是采用倒T 型电阻网络。
三、D/A 转换器的主要技术指标1. 分辨率分辨率用于表征D/A 转换器对输入微小量变化的敏感程度。
a d转换器工作原理
a d转换器工作原理
AD转换器是模拟信号和数字信号之间的转换器。
在AD转换过程中，模拟信号首先经过采样，然后经过量化和编码，最后转换为数字信号输出。
AD转换器的工作原理如下：
1. 采样：AD转换器会连续地对模拟信号进行采样，即在确定的时间间隔内获取一系列离散的样本值。
采样定理规定采样频率应该是模拟信号最高频率的两倍以上，以避免信号失真。
2. 量化：采样后的模拟信号经过量化处理，将连续的模拟信号转换为离散的量化电平。
量化的目的是将连续的模拟信号离散化，使其能够用数字形式表示。
量化过程中会根据固定的量化级别将连续的模拟信号映射到特定的离散电平上。
3. 编码：量化后的模拟信号需要通过编码转换为数字信号。
编码过程中使用的编码方式包括二进制编码、格雷码等。
编码后的信号将每个量化电平映射为一个数字代码，以表示该离散电平的数值。
4. 数字信号输出：编码后的数字代码通过输出接口输出为数字信号，供其他数字电路或设备使用。
数字信号可以在计算机系统中进行数字信号处理、分析和存储等操作。
总的来说，AD转换器通过采样、量化和编码的过程将连续的模拟信号转换为离散的数字信号。
采样将模拟信号离散化，量
化将离散化后的信号分级表示，编码将信号转换为数字代码，最后输出为数字信号。
这样可以实现模拟信号的数字化处理和传输。
