铸铁白口分析
白口,灰口麻口铸铁概念
白口，灰口麻口铸铁概念
白口、灰口、麻口铸铁是铸件中常见的缺陷，对铸件的质量和性能都有很大影响。
这三种铸铁缺陷的形成原因、表现特点和预防措施均不同。
白口铸铁是指铸件表面或内部出现白色凝固物的缺陷，通常是由于浇注温度低、浇注速度快、铸型壳材质不适宜等原因引起的。
为防止白口铸铁的出现，可以采用加热浇注、改善铸型壳材质、增加浇注压力等措施。
灰口铸铁是指铸件中出现灰色凝固物的缺陷，通常是由于铁水中硅含量过高、浇注温度过高、铸型壳材质不适宜等原因引起的。
为防止灰口铸铁的出现，可以采用减少硅含量、降低浇注温度、选择适宜的铸型壳材质等措施。
麻口铸铁是指铸件表面出现多个小孔的缺陷，通常是由于铁水中气体含量过高、浇注温度过高、铸型壳材质不适宜等原因引起的。
为防止麻口铸铁的出现，可以采用减少气体含量、降低浇注温度、选择适宜的铸型壳材质等措施。
因此，在铸铁生产中，必须采取切实可行的措施，尽可能地预防和减少这三种铸铁缺陷的出现，以保证铸件的质量和性能。
- 1 -。
白口铸铁概念
白口铸铁概念
白口铸铁是一种特殊形式的铸铁，其名称来自其特征性的白色区域，通常与其他铸铁
类型不同，这些区域在铸造过程中经历了收缩和凝固。
白口产生的原因是，铸铁在凝固过
程中，其初生晶粒会在最后凝固的位置糊结在一起，形成一个大的菜花状结构，使这部分
区域显得较为白色，因而得名白口铸铁。
制造白口铸铁需要将液态金属注入模具中，模具中有一个给定的形状和厚度。
液态铁
和石墨块流入模具中并与空气接触时会形成白口铸铁。
这是由于当液态铁和石墨块造成局
部减压时，空气进入规定的途径，形成了气泡或空洞。
白口铸铁具有优异的机械性能和抗磨损性能，因此在工业上被广泛应用于生产机床零
部件、车辆零部件、泵、阀等。
白口铸铁通常分为低合金白口铸铁和高合金白口铸铁两类，低合金白口铸铁中含有少量合金元素，以提高强度和耐用性。
高合金白口铸铁则包含较高
比例的合金元素，以改善其机械特性、耐发热性和抗腐蚀性。
白口铸铁的成本比灰口或球
墨铸铁要高一些，但其性能和工作寿命也更长。
虽然白口铸铁提供了许多优势，但在使用中可能出现某些问题。
例如，在振动使用的
高速套并轴承等应用中，白口铸铁的强度可能会受到影响。
此外，白口铸铁的表面会产生
脆性层，这可能会导致不同零部件之间的接合面层受到破坏，在万分之一的机器化应用中，这可能会致命。
总而言之，白口铸铁具有许多优点和应用领域，但在选择铸造材料时应仔细评估其适
用性和限制性，以确保特定应用对其抗性和耐用性的要求得到满足。
灰铁铸件形成白口原因及解决方案
灰铸铁出现机械性能不合格包括强度、塑性、韧性和硬度单项或全部不附合标准。
砂型铸造灰铁产品硬度，常能达到技术要求，布氏硬度控制在HB160-HB240之间,这是为保证产品机械强度基础上有利于机械加工。
铸件出现硬度大缺陷时，在铸件断口、特别是薄壁处断口的宏观组织呈麻口甚至白口。
硬度大缺陷的铸件将造成加工难度大、出现缩孔、缩松、机械性能不合格等，使铸件报废。
铸铁出现白口缺陷的原因1.铁水原因铁水原因包括化学成分、熔炼质量和原材料遗传性等。
首先，铁水化学成分的原因。
若产品的化学成分不在国家规定的牌号标准范围内，比如常规元素如碳、硅量过低或超高、综合碳当量低等原因。
其次，石墨化元素含量低，反石墨化元素含量高，造成石墨的析出能力很低，凝固结晶过程中形成大量的渗碳体；从而提高了铸件硬度。
同时，灰铸铁中含有一定量的Pb或Bi时，会激烈增加灰铸铁的白口倾向。
再次，铁水熔炼质量的影响。
在熔炼时铁水出炉温度低、氧化严重。
或造成铁水中合金元素的大量烧损，出炉铁水表面发白，流动性差。
炉前敲开三角试块，会出观断口白口宽度太大甚至全白口。
进行成分化验时，由于元素的过量烧损，碳硅含量异常低；这种铁水就是不合格的铁水。
如果浇注成产品，将会出现硬度大、缩孔、缩松严重等缺陷。
第四、原材料遗传性的原因。
铸铁的遗传性是由一种金属炉料改换成另一种金属炉料时，虽铁水化学成分不变，但铸铁的组织（如石墨形态、石墨化程度、白口倾向等）却会发生变化；这种炉料和铸件组织的关系就叫遗传性。
第五、熔炼所用的生铁、废钢、回炉料及合金硬度是否太大。
通常配料情况下，合格的生铁、废钢和合金是不会出现问题的；主要还是看所使用的回炉料是否有硬度大的缺陷，如大量使用的是硬度很高的回炉料，布氏硬度达到HB250以上甚至HB280o即使产品的常规化学成分合格、熔炼质量也没有问题，但却造成产品的硬度高而铸件综合机械性能不合格。
2、冷却条件原因冷却条件造成的硬度大的机理是，浇入铸型的铁水在急冷条件下，合金过冷度大，内部形核结晶能力强，石墨析出能力差、结晶时渗碳体含量多，凝固过程中，石墨析出不充分甚至造成非扩散性马氏体相变；造成铸件基体白口倾向大，出现产品硬度大。
白口与反白口

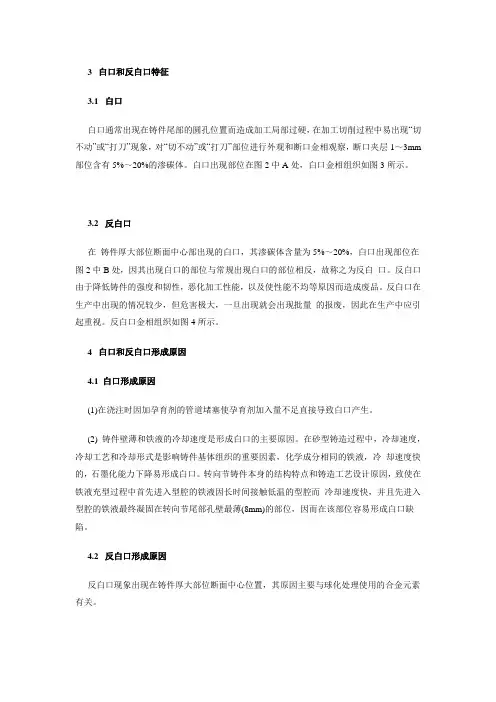

3 白口和反白口特征3.1 白口白口通常出现在铸件尾部的圆孔位置而造成加工局部过硬，在加工切削过程中易出现“切不动”或“打刀”现象，对“切不动”或“打刀”部位进行外观和断口金相观察，断口夹层1～3mm 部位含有5%～20%的渗碳体。
白口出现部位在图2中A处，白口金相组织如图3所示。
3.2 反白口在铸件厚大部位断面中心部出现的白口，其渗碳体含量为5%～20%，白口出现部位在图2中B处，因其出现白口的部位与常规出现白口的部位相反，故称之为反白口。
反白口由于降低铸件的强度和韧性，恶化加工性能，以及使性能不均等原因而造成废品。
反白口在生产中出现的情况较少，但危害极大，一旦出现就会出现批量的报废，因此在生产中应引起重视。
反白口金相组织如图4所示。
4 白口和反白口形成原因4.1 白口形成原因(1)在浇注时因加孕育剂的管道堵塞使孕育剂加入量不足直接导致白口产生。
(2) 铸件壁薄和铁液的冷却速度是形成白口的主要原因。
在砂型铸造过程中，冷却速度，冷却工艺和冷却形式是影响铸件基体组织的重要因素，化学成分相同的铁液，冷却速度快的，石墨化能力下降易形成白口。
转向节铸件本身的结构特点和铸造工艺设计原因，致使在铁液充型过程中首先进入型腔的铁液因长时间接触低温的型腔而冷却速度快，并且先进入型腔的铁液最终凝固在转向节尾部孔壁最薄(8mm)的部位，因而在该部位容易形成白口缺陷。
4.2 反白口形成原因反白口现象出现在铸件厚大部位断面中心位置，其原因主要与球化处理使用的合金元素有关。
球铁件w(Mg残)残控制范围0.025%～0.035%，w(Re残)控制范围0.025%～0.035%。
稀土元素能够降低共晶转变温度而影响铁液组织，并且稀土元素在铁液中溶解度不大，铁液凝固过程中过多的稀土合金会集聚在最后凝固区，而稀土又是强稳定碳化物元素，所以在铸件的热节部位容易形成白口，当铸件中w(Re残)>0.035%、w(Mg残)>0.035%时，铸件心部就容易出现白口。
高清金相图谱之白口铸铁与灰铸铁（80张，彩色）
高清金相图谱之白口铸铁与灰铸铁（80张，彩色）白口铸铁是由化学成分中的碳以碳化物形式存在、铸态组织不含石墨、断口呈白色的铸铁，组织与碳含量的关系如图所示。
铁碳合金亚稳定凝固相图及组织白口铸铁可分为3类：（1）CE<>，Sc<>（共晶度Sc指铸铁含碳量与共晶点实际碳量的比值）的为亚共晶白口铸铁，高温组织为枝晶状奥氏体和莱氏体（连续的渗碳体上分布着岛状奥氏体），室温时组织为珠光体和莱氏体；（2）CE=4.3%，Sc=1的共晶白口铸铁；（3）CE>4.3%，Sc>1的为过共晶白口铸铁，组织为初晶渗碳体（大板条状）和莱氏体。
灰铸铁灰铸铁是石墨呈片状分布，断裂时断口呈暗灰色的铸铁。
根据化学成分在Fe-C相图上的位置，灰铸铁分为亚共晶、工具、过共晶三种。
灰铸铁的凝固组织包括初生奥氏体、初生石墨、共晶体（共晶石墨+共晶奥氏体）以及共晶晶粒边界区生长的组织。
详细介绍请查看“一文了解铸铁”。
金相赏析材料亚共晶白口铸铁放大倍数400X处理工艺铸态平衡冷却浸蚀剂4%硝酸酒精溶液组织说明大块黑色区域为珠光体，枝晶状不明显，分布在麻点状的共晶莱氏体基体上，在枝晶珠光体边缘有一圈纯色组织为析出的二次渗碳体组织。
材料亚共晶白口铸铁放大倍数400X处理工艺铸造快速冷却浸蚀剂4%硝酸酒精溶液组织说明大块蓝黑色枝晶状区域为先析出奥氏体转变成的珠光体，分布在麻点状的共晶莱氏体基体上，枝晶珠光体边缘纯色组织为析出的二次渗碳体。
材料共晶白口铸铁放大倍数500X处理工艺铸造平衡冷却浸蚀剂4%硝酸酒精溶液组织说明由圆粒状或条状分布的珠光体(黑色)与渗碳体基体(黄色)构成的机械混合物，平衡冷却时粒状珠光体较多，也称蜂窝状莱氏体。
材料共晶白口铸铁放大倍数200X处理工艺铸造快速冷却浸蚀剂4%硝酸酒精溶液组织说明由圆粒状或条状分布的珠光体(黑色)与渗碳体基体(其它色)构成的机械混合物，快速冷却时条状珠光体明显，也称板条状莱氏体。
白口铸铁的概念
白口铸铁的概念白口铸铁是指在铸造过程中出现的一种缺陷，也称为铸造白口。
它是铸造中最常见的缺陷之一，通常出现在大型铸件中。
白口铸铁的形成是由于铸造过程中气体无法完全逃离铸造物，而导致铸造物内部出现气孔。
这些气孔通常呈现圆形或椭圆形，并且会在铸件表面形成明显的白色斑点。
虽然白口铸铁的出现可能会对铸件的质量和性能造成影响，但是它并不一定会导致铸件的报废。
白口铸铁的成因白口铸铁的成因主要是由于铸造过程中气体无法完全逃离铸造物，而导致铸造物内部出现气孔。
这些气孔通常是由于以下原因导致的：1. 铸造温度过低或过高。
如果铸造温度过低，金属液体的流动性会变差，导致气体无法完全逃离；如果铸造温度过高，金属液体的粘度会降低，也会导致气体无法完全逃离。
2. 铸造压力不足。
如果铸造压力不足，金属液体的流动性也会变差，导致气体无法完全逃离。
3. 铸造过程中金属液体的流动速度过快或过慢。
如果金属液体的流动速度过快，气体无法随着金属液体一起流动，导致气孔的产生；如果金属液体的流动速度过慢，气体也无法完全逃离。
4. 熔炼过程中金属液体的含气量过高。
如果熔炼过程中金属液体的含气量过高，铸造过程中气体的释放也会增加，导致气孔的产生。
5. 铸模设计不合理。
如果铸模的设计不合理，会导致气体无法完全逃离铸造物，从而形成气孔。
白口铸铁的影响白口铸铁的出现可能会对铸件的质量和性能造成影响，主要表现为以下几个方面：1. 降低铸件的强度和韧性。
白口铸铁中气孔的存在会导致铸件的强度和韧性降低，从而影响其使用寿命。
2. 影响铸件的表面质量。
白口铸铁在铸件表面形成明显的白色斑点，影响铸件的外观质量。
3. 影响铸件的加工性能。
白口铸铁中气孔的存在会影响铸件的加工性能，例如加工难度、切削刃磨等。
4. 影响铸件的耐蚀性能。
白口铸铁中气孔的存在会影响铸件的耐蚀性能，从而影响其使用寿命。
白口铸铁的防治为了防止白口铸铁的出现，需要从以下几个方面入手：1. 控制铸造温度。
1 产生白口及淬硬组织
1 产生白口及淬硬组织焊缝及熔合区硬度可以高达600HBS,而机械加工时的焊缝接头最高硬度应控制在300HBS以下，因此再生产会产生加工不动或加工不平的现象，勉强加工后补焊区呈白亮或一圈，如焊后不要求加工，存在一些白口组织也是允许的。
2.生产裂纹铸铁补焊时常出现两种裂纹，即冷裂纹和热裂纹，产生裂纹就破坏了接头的连接性，使焊接工作归于失败。
二、产生白口组织的原因和防治办法1、产生白口组织的原因冷却速度快、石墨化元素不足或存在阻碍石墨化的元素。
由于铸铁传热速度较型砂块的多，焊接融池又很小，焊接时冷却速度较铸造时快许多倍，因此铸铁补焊时易产生白口组织，特别是熔合成分和母材相近冷却速度更快，更易产生白口组织和马氏体等淬硬组织。
2.防止白口组织和马氏体淬硬组织的办法2.1 当焊缝为铸铁（同质焊缝）时，增强焊缝石墨化能力（适当提高C、Si含量，加少量铝等石墨化元素，限制阻碍石墨化元素，加强孕育等）同时减慢高温（800℃以上）时的冷却速度是防止焊缝和熔合区产生白口组织的主要途径。
对于灰口铸铁根据壁厚不同预热至600～700℃或400左右就可有效地防止白口组织。
也可运用特殊焊接工艺，利用焊接时的热量减慢焊缝及熔合区的冷却速度防止白口组织。
2.2 采用非铸铁焊接材料（镍基、铜基、高钒钢等异质焊条）避免焊缝金属产生白口组织、镍及铜是石墨化元素，能减小融合区白口层的宽度。
由于熔合区成分比较接近母材，而冷却速度又很快，电弧冷焊时完全避免白口层比较困难。
解决的途径一是采取预热，减慢冷速，但有许多缺点和困难，有时还不允许预热，另一有效途径采用较小电流，缩短焊接时间，加速冷却，从而减小熔深，减小半熔化区宽度及存在时间，使石墨来不及溶解就已凝固。
2.3 采用钎焊方法进行补焊时，钎焊过程母材不熔化，可以完全避免白口组织。
3补焊铸铁时冷裂纹的产生原因和防止办法3.1冷裂纹产生的原因冷裂纹又可称为热应力裂纹，可能发生在焊缝或热影响区。
白口铸铁的结晶
一、渗碳体的结晶初生渗碳体的生长特征及形态受晶体结构中原子之间键能的各向异性影响。
尽管渗碳体为间隙相化合物，但其生长方式与固溶体相同，按树枝状生长。
鉴于渗碳体明显的各向异性，使各晶向生长速度有很大差别，纵向生长速度（树枝前进方向）远比横向（与树枝平面垂直的方向）生长速度大。
菱面边缘上有大量未饱和的共价键，使渗碳体沿（010）面以及[100]方向优先生长，最后长成如图1所示的板片状树枝晶。
与奥氏体有些相似，但奥氏体是三维形态树枝状结构。
渗碳体板片状树枝晶的数量、尺寸、外形、分枝程度及结晶位向，均与凝固条件有关。
如含碳高、硅低、冷却快，就会使渗碳体板片生长得薄而长，使二维截面显示出长细针状结构。
图1 初生渗碳体板片状树枝晶布宁对初生渗碳体的生长过程用图2描述如下：a. 在渗碳体雏晶边缘长出突出分枝，边缘前方集结杂质形成过冷。
b. 在二维晶核上长出新的晶体层。
c. 依靠位错（主要是螺旋位错）生长机制，在层片上长出新的片层；同时在凸出部分间隙形成沟槽。
d. 分枝间的沟槽逐渐加大和加深，并形成微观孤立熔池。
熔池内的杂质增多使分枝倾向加重，形成锯齿生长。
e. 片层在加厚，但加厚速度远比前进速度小。
片状晶表面形成了树枝状起伏的轮廓，枝晶的横截面为方形和T 字形。
图2 渗碳体的结晶过程b d e a二、初生碳化物M7C3的结晶当过共晶高铬白口铸铁w（Cr>10%）以后，生成的碳化物由M3C转变成M7C3。
有关的形核机制初见文献报道，较多的研究工作是关注其生长过程。
有两种生长形态：杆状与板片状。
当按六方晶系结晶生长，得到杆状形态；若沿斜方晶系或菱形晶系析出，则易长大成板片状。
过共晶高铬白口铸铁的初生碳化物按六方晶系生长的居多，由于六方晶体存在明显的各向异性，使其主要生长方向为［0001］，形成横截面为六方形轮廓的长杆棒状晶体。
初生、M7C3生长时四周不存在奥氏体的影响。
较大过冷也不易生成孪晶，所以不形成分枝，完全以单晶方式沿［0001］方向生长，晶粒尺寸远比共晶碳化物粗大。
直读光谱分析不完全白口化铸铁样品
10.16638/ki.1671-7988.2018.13.059直读光谱分析不完全白口化铸铁样品吴盼盼，郑建，韩江（宝鸡法士特齿轮有限责任公司，陕西宝鸡722409）摘要：用直读光谱仪分析未完全白口化样品时，其各元素分析结果会有较大误差。
文章采用在未完全白口化的铸铁样品上，在同一激发点连续激发多次的方法，取分析结果趋于稳定时各元素的值，可达到快速分析的目的。
分析结果与电感耦合等离子体原子发射光谱分析结果一致。
关键词：直读光谱仪；不完全白口化铸铁中图分类号：U467文献标识码：B文章编号：1671-7988(2018)13-172-02OES analysis of incomplete whiten cast ironWu Panpan, Zheng Jian, Han Jiang（Baoji Fast Gear CO., LTD, Shaanxi Baoji 722409）Abstract: When incomplete whiten cast iron is analysed by OES, the result will be inaccurate. A method of continuous sparking in the same area on the sample . when the data be stable, we can get this stable data as the finally adopted results, we can quickly analysis sample. This results are accordant with inductively coupled plasma optical emission spectrometer. Keywords: Optical Emission Spectrometer; incomplete whiten cast ironCLC NO.: U467 Document Code: B Article ID: 1671-7988(2018)13-172-02引言光电直读光谱仪因为分析简单快捷的优势，在铸铁成分分析中已经非常普遍。
铸铁焊补时产生白口的原因及预防措施
铸铁焊补时产生白口的原因及预防措施。
铸铁焊补时，往往会在焊缝和母材交界的熔合线处生成一层白口铸铁，严重时会使整个焊缝断面白口化，其硬度可高达600HBW，极难进行机械加工。
产生白口的原因：一方面是由于焊缝的冷却速度快，特别是在熔合线附近处的焊缝金属是冷却最快的地方；另一方面是焊条选择不当，使焊缝中的石墨化元素含量不足。
防止产生白口的措施：
⑴减慢冷却速度延长熔合区处于红热状态的时间，使石墨能充分析出，具体措施是焊前对焊件进行预热和焊后保温缓冷。
⑵增加石墨化元素含量铸铁中常存的C、Si、Mn、S、P元素中，C和Si是强烈的石墨化元素，只有当（C+Si）%含量达到一定值时，在适当冷却速度配合下，才能使焊缝获得灰铸铁组织。
因此，选择含硅、碳较高的焊接材料是防止产生白口的常用方法之一。
⑶采用异质材料焊接采用镍基、铜基、钢基焊缝的焊接材料，使焊缝不是铸铁组织，因而从根本上避免了产生白口。
