实验室家具之pp试剂柜产品介绍

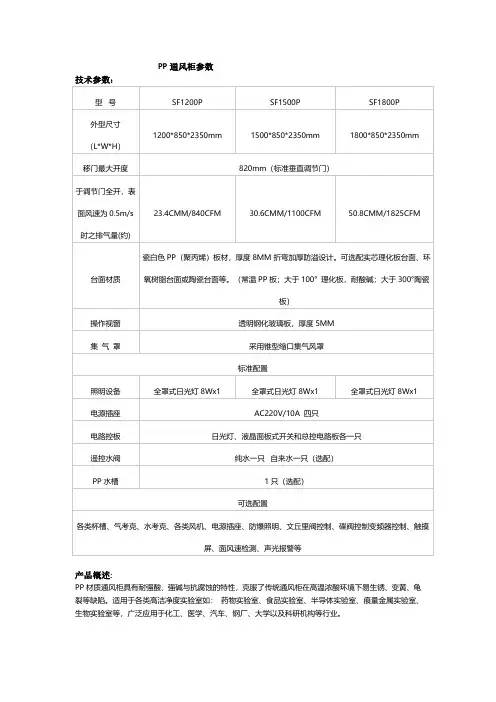

PP通风柜参数技术参数
PP通风柜参数
技术参数：
产品概述:
PP材质通风柜具有耐强酸、强碱与抗腐蚀的特性，克服了传统通风柜在高温浓酸环境下易生锈、变黄、龟裂等缺陷。
适用于各类高洁净度实验室如：药物实验室、食品实验室、半导体实验室、痕量金属实验室、生物实验室等，广泛应用于化工、医学、汽车、钢厂、大学以及科研机构等行业。
产品特性：
1、柜体：主框架采用优质纯料PP(聚丙烯)板制作，经过同色同质焊条焊接而成。
耐酸碱性能优异，且耐
候性极佳。
顶部采用顶罩式抽气设计，导流板采用同质PP材料制作，耐酸碱性能优异。
安装尺寸科学合理，无气流死角，获取最大的废气捕捉性能。
2、操作台面：通风柜台面采用与上柜体整体焊接设计，人位操作面设有挡水防溢处理，台面也可根
据客户需求配备其他材质台面；上水槽根据用户要求配置。
3、下部柜体：储物柜体，采用瓷白色耐酸碱PP材质，经折弯工序使立柱形成“方管结构”及“T”
型结构，可获得很好的承重能力。
4、移动门：无段式设计，手感轻盈，视窗采用5mm透明钢化玻璃制作，耐酸碱性能优异。
调节门边
框为灰色PPc型槽，嵌入式结合，以确保安全及耐用性。
每台通风柜采用调节门悬吊钢索连接，PP 材质调节门平衡配重箱设计。
5、电路设备：开关采用带液晶显示功能的集成控制器面板，可视化控制各项参数，含风机开关，照明
开关，总电源开关。
每台通风柜装设带防溅盖220V/10A电源。
实验室高柜技术参数汇总(全钢、钢木、pp等结构)
高柜：试剂柜、样品柜、药品柜、资料柜（全钢结构）1.柜体采用热镀锌钢板（热浸镀锌处理，含锌量≥80g/m2），钢板厚度：≥1.0mm。
钢板抗拉强度：大于355MPA；屈服点：大于205MPA，材料伸长率：55%；断面收缩率：29%；自然状态表面硬度：HB143。
钢柜座部设有调整脚可进行正负15mm调节，每个调整脚可承受100kg负载。
锌合金拉手。
2.药品柜层板：高温静电喷涂镀锌板材质。
所有带柜门的实验柜具内置活动层板，每20mm可自由上下调节高度。
层板由四个钢制层板扣支撑，承重为大于50kg。
层板厚度：20mm。
可以根据客户要求进行定制化开孔。
3.所用钢材必须经过前置处理：钢料经脱脂、除锈、表调、磷化、清洗等十步隧道式前处理程序，表面处理：采用静电粉末喷涂，磷化处理必须按国家标准进行。
粉涂层厚度60um，涂层膜厚度均匀，内外一致，色泽均匀，光滑平整，无流痕、接痕、裂痕、划痕、气泡、色差、杂质。
所有焊接件满焊，并保证焊接牢固。
焊痕光滑、平整，无砂眼、虚焊、明显焊瘤及飞溅物。
门板内外双层结构，双面平整方便清洁消毒。
柜体底板：钢板折弯一体成型，内加加强筋，以加强其承重能力，防止层板受力变形。
4.通风药品柜/通风样品柜排风管接入大楼排风管道系统。
5.要求提供高柜符合GB 24820-2009《实验室家具通用技术条件》标准的检验报告。
器皿柜（全钢结构）1、柜体采用热镀锌钢板（热浸镀锌处理，含锌量≥80g/m2），钢板厚度：≥1.0mm。
钢板抗拉强度：大于355MPA；屈服点：大于205MPA，材料伸长率：55%；断面收缩率：29%；自然状态表面硬度：HB143。
钢柜座部设有调整脚可进行正负15mm调节，每个调整脚可承受100kg负载。
锌合金拉手2、层板：柜内有四层带孔（∮30MM、∮50MM、∮70MM、∮100MM）PVC层板，下端配活动接水槽（PVC材质）。
3.所用钢材必须经过前置处理：钢料经脱脂、除锈、表调、磷化、清洗等十步隧道式前处理程序，表面处理：采用静电粉末喷涂，磷化处理必须按国家标准进行。
实验室常用设施简介
一、铝木（圆型）实验台此系列实验台柜体采用优质铝合金型材，表面经过特殊化学处理，再利用ABS工程塑料接插件连接而成。
柜架设计整体连接并可拆卸，其整体实验台台面上可根据实验要求随意搭配，如加装药品架、专用试剂架、气体考克、抽风装置等。
台面板可选实心理化板、贴面理化板或防火板等。
本系列实验台款式美观大方，承载能力强，易安装拆卸使用寿命长等优点.中央实验台材料标准:1、台面：美国WILSONART实芯理化板，耐强酸碱；美国WILSONART耐蚀理化板,耐强酸碱；美国WILSONART热弯防火板。
2、柜身：采用三聚氰胺浸渍板，厚16mm（18mm）；柜门美国WILSONART防火贴板.3、水槽: 采用人造石水槽；PPR水槽。
4、地脚：采用进口耐蚀注塑专用柜脚,高度可调。
二、钢木实验台1、框架：采用40mm60mm2。
8mmSS440钢管焊接,表面经EPOXY喷涂处理.2、台面: 外表采用贴面理化板，0.9mm厚，基材为A级刨花板，25mm厚，内表面贴平衡板0.6mm厚。
3、门板、斗面板：外表采用防火板贴面,0.7mm厚，基材为A级刨花板,18mm厚，内表面贴平衡板0.6mm厚。
4、柜体板: 采用三聚氰胺防潮板，18mm厚。
5、封边条：采用PVC封边条，门板、斗面板封边条2mm厚，柜体及其他均为1mm厚。
所有板件均全封边处理。
6、轨道: 采用双片组合划轨,可承重35.7、铰链: 采用弹簧铰链。
8、拉手: 采用C型拉手，不锈钢。
9、调整脚、踢脚板: 采用PVC调整脚、踢脚板，可调高度。
三、全钢实验台1、台面: 12。
7mm美国进口实芯理化板。
2、柜体：日本镀锌钢板（颜色可根据实验室不同需求进行调色）.3、铰链：采用德国HETTICH110度二段式金属铰链。
4、滑轨：采用德国HETTICH钢制导轨。
5、抽屉及门板把手: 采用日本镀锌钢板一体成型，一字型拉手。
6、试剂架：6mm镀锌方钢设计,搁架为6mm格化板玻璃，方钢内部可走电线。
实验室家具
试剂柜全木结构1、柜体：E1级环保型18mm厚三聚氰胺饰面板，耐火、耐弱酸弱碱，外形美观。
2、柜门：柜门双开，配置为全木加玻璃门的组合。
胶王高温热熔高压封边并作防水处理，拉手采用铝合金材质，外形美观。
3、颜色：宝石蓝、正蓝、时尚灰（可选）。
4、层板：18mm三聚氰胺板（表面也可贴耐酸碱理化板）；或者内设耐腐蚀PP层板，层高可以自由调节。
5、铰链：具有偏心深度调节、可开启90度的快装铰链；表面电镀处理，耐腐蚀。
6、滑轨：实验室专用超静音三节承重式滑轨，承重性能好。
7、封边：PVC原色防水封边带，封边厚度为2mm。
8、其它：挥发性试剂可用通风管道排风，抽走试剂产生对人体有害的气体，以达到安全、环保的实用要求。
全钢结构1、柜体：外壳采用优质冷轧钢板在数控加工中心、剪裁、定位打孔、折弯焊接后成型，需酸洗磷化处理后喷涂环氧树脂粉末高温烘烤固化，硬度耐腐蚀性极强，外形美观。
2、柜门：柜门双开，配置为全钢加玻璃门两者的组合。
采用优质冷轧钢板（双层），无焊连接可拆卸带减震垫。
3、颜色：宝石蓝、正蓝、时尚灰（可选）。
4、拉手：内凹扣手或者合金亚光拉手，外形美观大方，设计人性化。
4、活动层板：内加加强筋，以加强其承重能力，防止层板受力变形，配钢制层板托销，可自由拆卸，也可根据需要调整高度。
5、工艺：所有钢板焊接经环氧树脂粉喷涂后，目视平整无焊点。
所有水、电、气路要求安全、适用，并隐藏式安装。
6、铰链：快装铰链，开合无噪音，防锈、耐腐蚀。
7、其它：挥发性试剂可用通风管道排风，抽走试剂产生对人体有害的气体，以达到安全、环保的实用要求。
铝木结构1、框架：专用铝合金框架，采用30×38mm，厚1.5mm；铝合金型材，表面环氧树脂静电粉末喷涂、高温固化采用高强尼龙件连接组装，不生锈，抗酸碱，耐腐蚀，承重力强。
2、柜体：E1级环保型18mm厚三聚氰胺饰面板，耐火、耐弱酸弱碱，外形美观。
3、柜门：柜门双开，4mm玻璃国标（透明白玻），镶中密度板木门框，双面粘压三聚氰胺防火板，胶王高温热熔高压封边并作防水处理，配模具成型特制PVC暗拉手，外形美观。
实验室产品及材质介绍
实验室产品介绍一、产品分类(全钢结构、钢木结构、铝木结构、全木结构)1、中央实验台2、边台3、通风柜4、天平台5、仪器台6、药品柜7、器皿柜7、气瓶柜等多种实验室系列专用产品8、办公家具(板式、实木、沙发、椅子）主营对象：化工、制药、环保、医院、食品、科研机构及高等院校等。
二、产品介绍1、中央实验台（全钢结构、钢木结构、铝木结构、全木结构)I. 全钢结构中央实验台:台面:采用美国威盛亚12.7mm厚实芯理化板，表面经技术处理，光滑无毛孔，耐酸碱、防腐蚀、边缘加厚至25。
4mm，铣边处理,并在台面下方开有滴水沿。
台面耐腐蚀、防水均达到实验室行业优质标准。
·柜体:主体结构采用固定式金属柜体直接支撑台面。
柜体及框架采用1.2mm厚优质冷轧钢板，柜体内设一层活动搁板,搁板采用1。
2mm厚优质冷轧钢板，外经酸洗磷化后环氧树脂静电粉沫喷涂。
实验柜底板为整片式设计，柜体后背板可拆。
·门、抽屉面：采用1。
2mm厚优质冷轧钢板,表面经去脂磷化后静电粉沫喷涂,结构为双层中空加筋式。
抽屉内无外露铆钉及螺丝。
·滑轨：采用德国海福乐三节静音滚珠滑轨.·铰链：采用德国海福乐优质铰链,开启110°至175°。
·拉手：采用一体成型式槽拉手或不锈钢拉手，整体美观。
·水槽:采用实验室专用科恩品牌，水池为PP水槽，耐酸碱，规格为500*400*300mm。
·化验水咀：采用钢制三口白色水龙头，水嘴为尖嘴型,高头、单口360度旋转，便于多用途使用,可拆卸清洗阻塞。
具有缓压作用;表面环氧树脂喷涂，陶瓷阀芯；出水可拆卸，内有成型螺纹，可方便连接循环等特殊用水水管.·落水装置：采用PP防虹吸瓶式存水器,具有堵臭及防止水管阻塞的功能，并易拆卸保养。
·双面试剂支架：立柱采用上海宝钢A3方钢型材焊接成型，规格为：40*100*1。
5mm，表面经EPOXY粉体喷涂处理,结构牢固可靠,防腐性能良好,外表美观。
实验室设备之试剂柜技术说明PPT课件
实验室家具 实验室设计 hi76fa21ki 实验室规划 实验室家具 实验室设计 hi76fa21ki 实验室规划 实验室家具 实验室设计 hi76fa21ki 实验室规划
.
14
实验室设备之试剂柜技术说明
.
1
产品描述
.
2
材质：金属
.
3
（一）、试剂柜技术说明
.
4
1. 柜体材质：柜体结构采用厚 1.2mm的冷轧钢板模压成型，
所有柜体表面均经过EPOXY RESIN粉末静电喷涂处理，具有 抗酸碱、防化、防潮、耐高温 以及耐磨,柜体中隔板由四个钢 制层板扣支撑，高. 度可任意调 5
调节高度0～30mm。
.
10
6．铰 链：采用DTC牌，开闭 弧度≥110°，外形美观，开合时 无噪音Байду номын сангаас次数达八万次以上,防 锈、耐腐蚀能力强，达到国际
五金行业标准。
.
11
7．把 手：PVC隐藏式拉手， 无毛刺，手感圆润，耐弱酸碱。
.
12
（二）、试剂柜外型尺寸
.
13
1．柜体尺寸: 外型尺寸可分为 长900，1200mm，宽为500mm， 高度为1800mm 或1900mm，可 根据不同使用情况组成不同长
2．涂层厚度：所有的实验台的 钢板表面经环氧树脂静电粉末 喷涂，喷涂均匀，厚度不低于 50μM(±5%)，抗腐蚀性能强。
.
6
3．柜体门板：采用上框玻璃拉
门配合下双开门的款式，钢材
采用厚1.0mm的冷轧钢板模压
成型，所有柜体表面均经过
EPOXY RESIN粉末静电喷涂处理，
具有抗酸碱、防化、防潮、耐
高温以及耐磨. ；
PP通风柜技术文件
PP通风柜技术文件一、无机通风柜（PP材质）瓷白色PP板，美观大方；具有耐强酸、强碱与抗腐蚀的特性；降低环境污染，维护使用者的健康。
1、规格和整体材质规格：1500*850*2350和1800*850*2350两种上柜体：采用10mm耐酸碱PP材质，经过同色同质焊条焊接而成。
耐酸碱性能优异。
活动式台面盖板：采用6mm耐酸碱PP材质，开小孔；强度高，耐酸碱，抗冲击，易清洗。
下柜体：采用10mm耐酸碱PP材质，四角设计“方管结构”及“T”型结构，可获得很好的承重能力。
下柜要求排风设计，管道直接与通风柜主管相连。
2、移门系统导轨：采用特制PVC材料，线接触设计，最低程度减少摩擦力视窗把手：采用特制PVC材料，经人体工学设计，外观优美，使用方便。
视窗：无段式设计，手感轻盈，6mm有机玻璃，具有较好的强度及安全性。
拉绳：SUS304外包PVC滑轮：PP静音滑轮，摩擦力小3、电子器件：照明：防水、防尘、抗冲击三防灯罩，飞利浦灯管，四通电子整流器；采用隐藏式且防爆、防潮的日光灯架，内装飞利浦30W设计日光灯2支，灯座为SUS 不锈钢制品，并配有5mm以上防爆玻璃。
台面照度应达到400LUX。
灯具及镇流器不得与通风柜内的气流接触，且可拆卸设计，更换方便。
插座：实验室专用PP抗腐蚀防溅盖板+鸿雁三孔插座（国家CCC认证）控制器：带液晶显示功能的集成控制器面板4、其他配件：门把手：耐酸碱PP材质铰链：全PP材质，DTC110°铰链，外经环氧树脂防腐喷涂处理，耐酸碱、防腐蚀承重、经久耐用，开门无声响，15°自关，回弹好。
门合页：耐酸碱PP材质集气罩：耐酸碱PP材质，标配250MM出风口导流板：耐酸碱PP材质；导流板之间的空隙处，做可上下推拉导流板，满足导流板处无缝时的要求。
5、PP特制水槽，并列3个，水槽深150mm (其中一个水槽下水直接接入市管下水网；其余两个下水下面放置专业收集罐)；台面开原液收集口（喇叭口）3个（附盖板），略高出台面15mm即可。
实验室家具实验台系列规格参数
产品名称：全木水槽台
型号：JD-SST-01
规格：（单位 mm）
型号
长
宽
高
900 750 800 JD-SST-01
均可接受客户定制产品
材质：全木
台面：采用(0.9mm)理化板贴面，下垫（18mm） 中纤板，台面质地坚硬，不易磨损、耐火，并 以 2mmPVC 封边条防潮封边处理。结构坚固致 密，能抗强击，耐强酸碱。 水槽龙头：耐酸、耐碱。烤瓷三联龙头，铜质 加厚内芯。
产品名称：全钢药品柜
型号：JD-YPG-02
规格：（单位 mm）
型号
长
宽高
JD-YPG-02
900
450 1800
1200 450 1800
均可接受客户定制产品
材质：全钢
颜色：灰、白、蓝、套色可选择。
搪板：采用 1.0mm 宝钢优质金属板机压成型制作，表面 经 Epoxy 环氧树脂粉末静电喷涂，可 防酸碱及防锈。 地脚：配不锈钢橡胶可调地脚，可调高度 50mm，具有 减震水平承重功能
实验室家具系列
实验室家具通过了 ISO9001-2000 国际质量体系认证、ISO14001 环境管理体系认证。产品 经江苏省技术监督局家具产品质量监督检验站检验合格，且荣获《中国优秀绿色环保产品》、 《质量信得过产品》等称号。产品的生产严格规范原材料采购， QC 对每道工序层层把关； 产品的生产标准严格按照《GB/T3324 木家具通用技术条件》、《GB/T3325 金属家具通用技术 条件》、《GB/T3327 柜类主要尺寸》、《GB/T10357.1-10357.6 家具力学性能实验》进行管理。
3． 洗眼器、紧急喷淋采用进口实验室家具专用产品。
4． 万向抽气罩采用进口实验室家具专用产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.降低环境污染，维护使用者 的健康。
3.柜体采用一体成型、无缝焊技术， 极大的加强了柜体的结构性，有 效的降低了柜体因热胀冷缩而引 起的变形。
材质规格：
柜体：采用抗强酸碱耐化学药品， 耐冲击磁白色PP板(原装进口)承制， 具永久性，厚度8mm，抗强酸、 化学绍
产品参数
风格： 简约
材质： PP
适用场合：实验室
规格： 900*450*1800
包装： 良好
产品详情：
强酸碱储存柜具有耐强酸、强碱 与抗腐蚀的特性。适用于实验室 各类化学品及器皿的安全存储， 强酸碱储存柜是个绝对必要的选 择。
产品特色：
1.具有耐强酸、强碱与抗腐蚀 的特性。
配件：采用耐强酸、强碱材质合 页、碰珠、螺丝，拉门采用同质 PP聚丙稀材料制作。
非标规格：可依照客户需求定 制。
应用范围：
电子工业：半导体厂之无尘室、 废水、废气排放，及其相关产业 之设备等。
化学工业：耐酸、耐碱溶液之桶 槽、洗涤塔、风管及空污处理设 备等。
电镀工业：PCB电镀、五金电镀、 塑料电镀、电解液之桶槽及清洗、 过滤设备等。
食品工业：食品加工器械、盛 装容器及厨事用砧板等。
