建筑节能设计分析软件PBECA高级应用(一)
PKPM节能软件操作步骤
PKPM节能软件操作步骤
一、对于天正5.0以上的版本：
1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的WORK文件夹中。
（此处注意，在提取过程中从第几标准层开始对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）
3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕。
建筑节能分析软件PBECA Ver7.0对上海市居住建筑节能的应用
能要求 ，需要对该项 目进行节能 设计。本文就对 其进行建筑 节能方案 优 化 以及 能耗 分析 。
图 １
２建 筑 节 能 设 计 ２１ 划 、 单 体 设 计 ．规
适 宜 的体形 系数 ，合理 的平 面 、立面 、剖面 设计 都能 极大 的减 少 能耗 。华钜 御庭 朝 向正南 ，建筑 平 面设 计左 右对称 ，房型布 局 合 理 ，层 数为 １ ９层 ，地上 １ ８层、地下室 １层，体形系 数 ０ ．４５。建
ａ 外 墙 受 周 边 热 桥 的 影 响 ，其 平 均 传 热 系 数 按 主 体 墙 与 各 热 桥 部 ）
Ｃ 竞枫 嚣溢 砂袈 ） Ｋ冒 ・ ） 肼 ，（ ・ ／（ Ｘ Ｋ） Ｉ０ ．９
建筑综合性能模拟软件Ecotect介绍
•
Ecotect主要特点II——可以作为各种建模及模拟分析软件的轴心
ECOTECT
• AutoCAD
• 3DMax
• Sketch up
• Remodeling
AutoCAD
Modeler
• Itself
• Energyplus/ESP-r
• Radiance/Daysim
• Winair4
Simulator
•
•
•
•
•
•
•
•
选择设置
图层设置
材料设置
基础显示设置
视觉设置
阴影日照设置
计算及网格设置
光线及粒子
特殊形体直绘
数字化形体变换
导出到
脚本设置
Ecotect
界面介绍及建
模方法
面板选择栏
工程首选项（指北
针等）
•
3d 建模面板
•
OpenGL显示面板
•
分析面板
•
报表面板
图像设置栏
•
•
•
•
•
•
•
框
选
放
大
窗
口
使
网
例如场址分析（Loacation Tool）和气象分析（Weather Tool）等。
Ecotect还可以和其它程序协作（例如EP，Radiance），完成更为详尽
的模拟。
•
Ecotect已有11年的历史，目前的最新版本为5.5版。
Ecotect综述
•
Ecotect主要特点I——功能强大
Ecotect综述
Overheated Period-过
热期，需减少辐射
建筑全能耗分析软件Energy Plus及其应用
Wh ol e b uil din g e n erg y a n a lysis
t o o l —En e r g y Pl us a n d its a p p li c a ti o n
By Pan Yiqun ★, Wu Gang and Volker Hartkopf
EnergyPlus 采用模块化的系统模拟方法 ,时间 步长可变 。空调系统由多个部件构成 ,这些部件包 括风机 、冷热水及直接蒸发盘管 、加湿器 、转轮除湿 装置 、蒸发冷却装置 、变风量末端装置 、风机盘管 等 。部件的模型有的简单 ,有的复杂 ,输入的复杂 性也不同 。这些部件由模拟实际建筑管网的水或 空气环路连接起来 ,每个部件的前后都需设定一个
目前世界上比较流行的建筑全能耗分析软件 主 要 有 : Energy210 , HAP , TRACE , DO E22 , BLAST , EnergyPlus , TRNS YS , ESP2r , DeST 等 。 这些软件具有各自的特点 ,例如 , Energy210 只能用
来模拟 1 000 m2 以下的小型建筑 ,DO E22 能够准 确地模拟较复杂的围护结构的负荷 , TRNS YS 在 模拟空调系统时能够提供最大的灵活性 ,等等 。 1. 2 EnergyPlus 1. 2. 1 负荷模拟
Ke yw or ds Ene rgyPlus , w hole buildi ng e ne rgy a nalysis , buildi ng cooli ng heati ng a nd p owe r , economics a nalysis
★ Tongji University , Shanghai , China

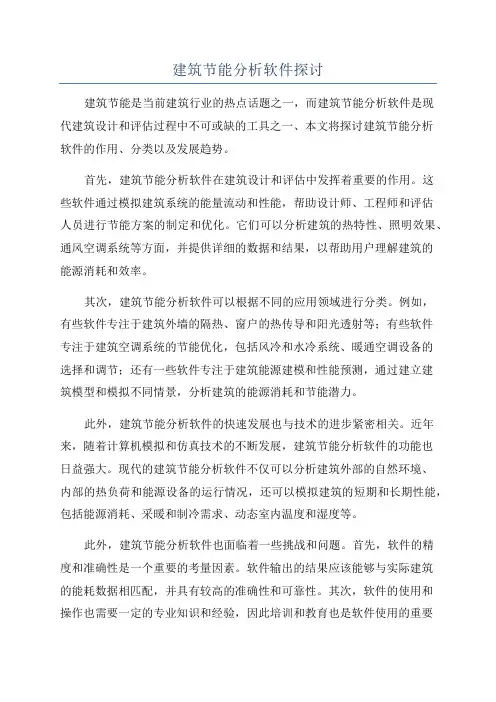

建筑节能分析软件探讨
建筑节能分析软件探讨建筑节能是当前建筑行业的热点话题之一，而建筑节能分析软件是现代建筑设计和评估过程中不可或缺的工具之一、本文将探讨建筑节能分析软件的作用、分类以及发展趋势。
首先，建筑节能分析软件在建筑设计和评估中发挥着重要的作用。
这些软件通过模拟建筑系统的能量流动和性能，帮助设计师、工程师和评估人员进行节能方案的制定和优化。
它们可以分析建筑的热特性、照明效果、通风空调系统等方面，并提供详细的数据和结果，以帮助用户理解建筑的能源消耗和效率。
其次，建筑节能分析软件可以根据不同的应用领域进行分类。
例如，有些软件专注于建筑外墙的隔热、窗户的热传导和阳光透射等；有些软件专注于建筑空调系统的节能优化，包括风冷和水冷系统、暖通空调设备的选择和调节；还有一些软件专注于建筑能源建模和性能预测，通过建立建筑模型和模拟不同情景，分析建筑的能源消耗和节能潜力。
此外，建筑节能分析软件的快速发展也与技术的进步紧密相关。
近年来，随着计算机模拟和仿真技术的不断发展，建筑节能分析软件的功能也日益强大。
现代的建筑节能分析软件不仅可以分析建筑外部的自然环境、内部的热负荷和能源设备的运行情况，还可以模拟建筑的短期和长期性能，包括能源消耗、采暖和制冷需求、动态室内温度和湿度等。
此外，建筑节能分析软件也面临着一些挑战和问题。
首先，软件的精度和准确性是一个重要的考量因素。
软件输出的结果应该能够与实际建筑的能耗数据相匹配，并具有较高的准确性和可靠性。
其次，软件的使用和操作也需要一定的专业知识和经验，因此培训和教育也是软件使用的重要环节。
最后，软件的性能和运行速度也需要进一步提高，以满足快节奏和大规模设计项目的需求。
综上所述，建筑节能分析软件在现代建筑设计和评估中扮演着重要角色。
随着技术的不断进步，软件的功能和性能也不断提高，为建筑节能提供了更多的机会。
然而，软件的精度、使用和运行速度仍然存在一些挑战和问题，需要不断的改进和创新。
相信在不久的将来，建筑节能分析软件将会更加成熟和完善，为设计师和评估人员提供更多便利和支持。
PKPM节能软件操作步骤
PKPM节能软件操作步骤一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的WORK文件夹中。
（此处注意，在提取过程中从第几标准层开始对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕点击确定。
5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD 画墙线和修改墙线的所有命令。
（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。
程序将跳出对话框，点击是将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。
居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。
注意此处考虑的是不采暖阳台，而不是阳台是否封闭。
使用建筑设计软件进行建筑能耗分析的技巧与实用方法
使用建筑设计软件进行建筑能耗分析的技巧与实用方法建筑能耗分析是现代建筑设计中不可或缺的一个重要环节，通过应用建筑设计软件，可以有效地对建筑的能耗进行评估和优化。
本文将介绍使用建筑设计软件进行建筑能耗分析的技巧与实用方法，帮助设计师更好地实现节能减排的目标。
首先，在进行建筑能耗分析之前，设计师需要收集建筑的相关数据。
这些数据包括建筑的尺寸、材料、朝向、周边环境等。
准确的数据是进行能耗分析的基础，因此设计师需要与各相关部门进行充分的沟通和协作，确保所获得的数据的准确性。
其次，设计师需要选择适合的建筑设计软件。
市场上存在许多专业的建筑设计软件，如Ecotect、EnergyPlus、DesignBuilder等。
这些软件具有丰富的功能，可以帮助设计师进行能耗模拟和分析。
设计师应根据自己的需求和熟悉程度选择合适的软件，并通过学习和实践不断提高自己的技能。
在进行能耗分析的过程中，设计师需要掌握一些实用的技巧和方法。
首先是建筑模型的创建。
通过建筑设计软件，设计师可以快速创建建筑的三维模型，并设置建筑物的材料、面积、朝向等属性。
这些属性将直接影响建筑的能耗，因此设计师需要仔细设置，并进行准确的输入。
其次是能源系统的建模。
建筑能耗主要与能源系统有关，包括供暖、通风、空调等系统。
设计师需要根据建筑的实际情况，利用建筑设计软件进行能源系统的建模。
通过模拟不同的能源系统方案，设计师可以评估不同方案的能耗效果，并选择最佳的方案。
在进行能耗分析时，设计师还需要关注建筑的能源利用率。
能源利用率是指建筑所消耗的能源与实际所提供的能源之比。
通过建筑设计软件，设计师可以计算出建筑的能源利用率，并从中找出能耗较高的部分，进一步优化建筑的能源利用效率。
此外，设计师还可以利用建筑能耗分析软件进行能源经济性分析。
能源经济性分析是指对建筑能源消耗与经济效益的评估。
通过建筑设计软件，设计师可以模拟不同的能耗方案，并计算出它们的经济性指标，如投资回报率、年均成本等。
建筑节能设计分析软件PBECA高级应用
建筑节能设计分析软件PBECA高级应用PBECA（Passive Building Energy Conservation Analysis）是一种用于建筑节能设计分析的软件，它可以帮助建筑师和设计师在建筑设计过程中评估和优化建筑的能源效率。
PBECA具有很多高级应用功能，下面将介绍其中的几个。
首先，PBECA可以进行建筑的建筑物能耗模拟。
通过输入建筑的相关参数和设计方案，PBECA可以模拟建筑在不同工况下的能耗情况。
这可以帮助设计师比较不同设计方案的能源效率，从而选择最优的设计方案。
此外，PBECA还可以模拟建筑在不同气候条件下的能耗情况，提供建筑在不同地区的适用性评估。
其次，PBECA还可以进行建筑的热舒适性评估。
通过模拟室内空气温度、湿度和通风等参数，PBECA可以评估建筑的热舒适性。
这对于提高建筑的室内舒适性非常重要，尤其是对于居住建筑和办公建筑来说。
设计师可以根据评估结果调整建筑的热绝缘性能、通风系统设计以及室内热负荷控制等方面，以提高建筑的热舒适性。
此外，PBECA还支持建筑的光照模拟。
通过模拟建筑的光照情况，PBECA可以评估不同建筑材料和窗户设计对建筑室内光照的影响。
这对于提高建筑的自然采光效果和减少照明能耗非常重要。
设计师可以根据模拟结果进行调整，选择合适的建筑材料和设计方案，以最大程度地利用自然光照。
此外，PBECA还支持建筑的建筑物能源管理系统的模拟。
通过模拟建筑的能源管理系统，PBECA可以评估不同能源供应和能源控制策略对建筑能耗的影响。
这对于优化建筑的能源管理系统非常重要，可以帮助建筑师和设计师选择合适的能源供应方式和能源控制策略，以降低建筑的能耗。
最后，PBECA还支持建筑的经济性评估。
通过模拟建筑的能源消耗和运行成本，PBECA可以评估不同设计方案的经济性。
这对于投资者和开发商来说非常重要，可以帮助他们选择经济性最佳的建筑设计方案。
综上所述，PBECA作为一种建筑节能设计分析软件，具有多种高级应用功能，可以帮助建筑师和设计师评估和优化建筑的能源效率、热舒适性、光照效果、能源管理系统和经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计软件事业部 技术支持中心
牛莎莎
1
目录 content
1
建模重要方法 高级拼装功能 建模常见问题
2
3
2
1、建模重要方法
建模方法
◆二维建模
◆三维建模
4
二维建模
◆打开dwg图纸 ◆提取门窗表
◆构件提取
◆提取指北针 ◆转换标准层
5
三维建模
◆天正三维导入
◆Revit三维导入
8
2、高级拼装功能
高级拼装功能
多塔楼、错层建筑、商住两用楼等复杂模型， 使用高级拼装，能准确的建立与设计建筑更相符的 模型。
10
高级拼装功能
原理：可将复杂的构造拆分为若干个楼层组
，然后通过上下左右的关系进行拼接，可实 现错层跃层等复杂工程的水平或垂直拼装。
操作步骤： 1、新增楼层组，分别为每个错层的楼层组和所有错层的底层楼层组。 2、对所新增的楼层组进行关系设置，除错层的底层为父楼外，其余楼层组皆 为它的子楼。 3、依次对所有楼层组进行标准层编辑。点击确定，完成高级拼装。
软件目前支持 Revit2008~revit2013 图纸的三维导入； 操作步骤： 1、安装PKPM软件，将安装目录底下的ECPF\Revit文件夹中对应Revit版本的文件夹替
换掉，替换文件可以找销售或技术人员要。 2、运行PKPM安装目录下的ECPF\Revit文件夹中的PbecaAddinRevit.exe和 PbecaAddinRevitCMD.exe 3、用Revit打开模型导出.brc文件。 4、打开PKPM软件—三维导入—Revit—浏览.brc文件—转换标准层。
11
3、常见建模问题
常见建模问题
◆靠山建筑
• 靠山设置多用于斜坡、土丘等地质环境以及依山
而建的建筑模型。一般实际工程中与土壤接触的部 分需要设置成靠山墙（靠山楼板、靠山屋顶）；
• 靠山墙是按照地下室外墙的做法来计算，靠山楼板和靠 山屋顶则是按照地面来计算。
13
常见建模问题
◆靠山建筑
• 靠山墙是按照地下室外墙的做法来计算， 如果
一层只有部分墙体接触土壤，需要分成两个标准 层建模，接触土壤的部分设置成靠山墙，楼层组 装后，将中间楼板设置为无效楼板。
14
常见建模问题
◆下沉式建筑
• 下沉式庭院可以当做天井来 设置，设置成天井后四周的 墙默认为外墙； • 当天井在地面以下时，外墙 上的窗软件默认不进行计算 。这时候需将模型建立在地 上，四面设置成靠山墙，楼 层组装中直接指定地下和地 上的层数，可以进行窗墙面 积比的统计。
• 幕墙和内墙有保温，只建内墙，幕墙作为装饰幕墙； • 如果无保温，建幕墙，幕墙作为外围护结构。例如用户模型玻璃幕墙为 维护性幕墙，铝板幕墙为装饰幕墙，维护幕墙直接让幕墙承担保温性能， 建模时直接将幕墙作为外围护结构建模即可。
18
常见建模问题
◆通风百叶建模
• 对于较小的通风百叶口可 以按照墙洞来建立; • 对于较大的洞口该处外墙
则不需要建模计算，按室
外来处理。
19
谢 谢！
20
6
三维建模
◆天正三维导入
1、软件目前支持天正 5~天正 2014 的三维图纸的三维导入； 2、需要安装对应版本的天正插件
3、部分图纸无法进行三维导入，可能是其图层在一个图块内，需要用“x”命令
炸开后方可三维导入； 4、天正三维导入之后的有时需对照底图进行进一步的调整。
7
三维建模
◆Revit三维导入
15
常见建模问题
◆地下车库坡道
• 地下坡道入口直接按封闭墙进
行建模，如下图直接在黄色部 分位置建成外墙即可；
◆窗井或采光井
• 窗井或采光井按照天井建模
16
常见建模问题
◆外走廊如何建模
•可以将外走廊建成开敞式阳台，阳台的下
底板材料根据走廊的材料来设定。
17
常见建模问题
◆外围护结构为幕墙但 里面还有内墙
