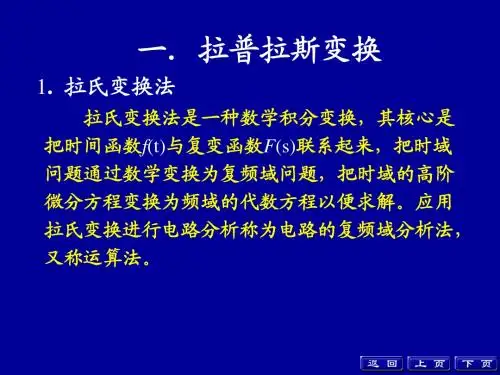

拉普拉斯变换法是一种数学积分变换，其核心是把时间函数f(t) 与复变函数F(s) 联系起来，把时域问题通过数学变换为复频域问题，把时间域的高阶微分方程变换为复频域的代数方程，在求出待求的复变函数后，再作相反的变换得到待求的时间函数。
由于解复变函数的代数方程比解时域微分方程较有规律且有效，所以拉普拉斯变换在线性电路分析中得到广泛应用。
拉普拉斯变换的定义
一个定义在[0,+∞) 区间的函数f(t) ，它的拉普拉斯变换式F(s) 定义为
式中s=σ+jω为复数，被称为复频率；F(s)为f(t)的象函数，f(t)为F(s)的原函数。
由F(s) 到f(t) 的变换称为拉普拉斯反变换，它定义为
式中c 为正的有限常数。
留意：
1）定义中拉氏变换的积分从t=0-开头，即：
它计及t=0-至0+ ，f(t) 包含的冲激和电路动态变量的初始值，从而为电路的计算带来便利。
2）象函数F(s) 一般用大写字母表示, 如I(s)，U(s) ，原函数f(t)
用小写字母表示，如i(t),u(t)。
3）象函数F(s) 存在的条件：。
拉普拉斯变换公式大全
拉普拉斯变换公式大全1.原始函数的拉普拉斯变换F(s)=L{f(t)}2.常数的拉普拉斯变换对于任意实常数A，其拉普拉斯变换为：L{A}=A/s3.单位冲激函数的拉普拉斯变换单位冲激函数δ(t)的拉普拉斯变换为：L{δ(t)}=14.时延定理时延定理指出，当原始函数向右延时T秒时，其拉普拉斯变换会乘以e^(-sT)。
具体公式如下：L{f(t-T)}=e^(-sT)F(s)5.缩放定理缩放定理指出，当原始函数的变量变为原来的α倍时，其拉普拉斯变换会变为原来的1/α倍。
具体公式如下：L{f(αt)}=1/αF(s/α)6.积分定理积分定理指出，对于原始函数的积分，其拉普拉斯变换可以通过将变换域上的变量s除以s平方。
具体公式如下：L{∫f(t)dt} = 1/sF(s)7.乘积定理乘积定理指出，对于原始函数的乘积，其拉普拉斯变换可以通过将变换域上的变量s替换为s减去相应函数的变换。
具体公式如下：L{f(t)g(t)}=F(s)*G(s)8.指数函数的拉普拉斯变换指数函数e^(at)的拉普拉斯变换为：L{e^(at)} = 1/(s-a)9.幂函数的拉普拉斯变换幂函数t^n的拉普拉斯变换为：L{t^n}=n!/(s^(n+1))10.正弦函数的拉普拉斯变换正弦函数sin(ωt)的拉普拉斯变换可通过欧拉公式和拉普拉斯变换公式进行变换。
具体公式如下：L{sin(ωt)} = ω/(s^2 + ω^2)以上是拉普拉斯变换的一些重要公式。
通过应用这些公式，我们可以将原始函数在时域上的操作转换为变换域上的操作，从而解决各种线性常微分方程、控制系统和信号处理问题。
