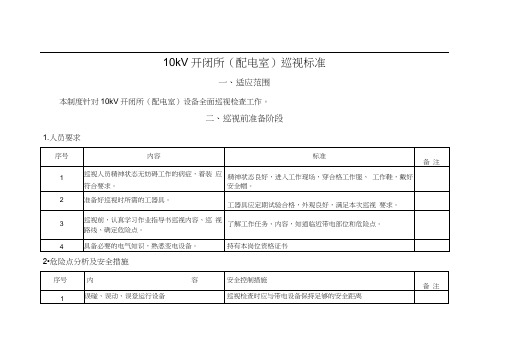

10kV开闭所(配电室)巡视标准一、适应范围本制度针对10kV开闭所(配电室)设备全面巡视检查工作。

二、巡视前准备阶段1.人员要求2•危险点分析及安全措施3.巡视工器具注:根据现场实际情况选用,特殊巡查可带相应器具三、巡查制度1.巡查路线巡视前应根据开闭所自身的特点制定巡视路线,保证在全面巡视中做到对设备不漏巡的现象发生。

其中站间巡视路线应在地理接线图中标出,站内巡视路线应在平面布置图中标出,站间路线与站内各层路线应能够前后衔接。

巡视路线图参考如下:2. 巡视检查制度2.1 10kV 无人值班开闭所(开闭站)每两月1 次。

2.2 用户特殊要求时,可以适当增加巡视次数。

2.3 巡视前应结合巡视人物准备巡视工器具,并携带开闭所巡视作业指导书,巡视记录,设备测温后应填写设备测温记录(参考模板附件1),巡视避雷器后填写避雷器动作检查记录(参考模板附件2), 巡视六氟化硫装置后应填写六氟化硫压力记录(参考模板附件3),抄表后应填写运数据记录(参考模板附件4)。

2.4 巡视人员应做到“五不准” :不准做与巡视无关的工作:不准观望巡视范围以外的外景:不准交谈与巡视无关的内容:不准嬉笑,打闹,不准移开或越过遮拦。

2.5 巡视检查时,必须正确佩戴安全帽,穿好绝缘靴。

2.6 巡视各项设备应有重点检查内容,不得遗漏。

2.7 巡视时必须严格遵守《电业安全工作规程》中的有关规定,保持足够的安全距离2.8 巡视时必须按照规定的巡视检查路线(地理位置图2.4 和平面布置图2.6 )进行检查,防止漏查设备。

2.9 设备检查中要做到“四细” :细看、细听、细嗅、细摸(指不带电设备外壳),严格按照巡查标准(附件7)中的检查项目逐项检查。

2.10 巡视检查发现的异常情况应填入运行日志(参考模板附件5),并分析原因,采取必要措施。

2.11 巡视检查发现的设备缺陷应填入缺陷记录(参考模板附件6),纳入缺陷管理。

2.12 巡视检查中遇有严重威胁人身、设备安全情况应进行紧急处理,并立即报告。

10(20)kV开闭所一次系统图及二次原理图

10(20)kV开闭所一次系统图及二次原理图
批 准设 计日 期审 核校 核工程阶段比 例设计图 号设 总76ED543CBA1776543ED21CBA21深圳市瑞昌电力技术有限公司RC130424技术要求:\P1、地基要求建在较高地势处。四周离墙或遮挡物的距离不得小于1米,以免妨碍开门.\P2、坑壁用水泥和实心砖砌制。表面作防渗水处理。\P3、坑壁及基础平台用1:2.5水泥沙浆抹面厚度为20mm,表面须平整.\P4、混泥土制做按GB232-82《电气装置安装工程施工及验收规范》.\P5、电缆安装完后,电缆室底板应进行密封处理。防止地沟潮气进入。底座与预埋12#槽钢底框焊接并可靠接地过梁为钢筋混凝土地基为混凝土电缆进出孔接地排炉渣渗水层排水孔止步!高压危险}门(开关操作方向)%%p0.00预埋拉结筋6-φ6钢筋(镀锌板)}四周百窗通风孔\W0.7水泥平台户外箱前门底端光滑水泥平台30mm宽,50mm深排水通道。电缆沟门(开关操作方向)入井口井盖预埋12#槽钢底框水泥平台(保证表面光滑)排水沟 保证户外箱底部光滑水泥平台起重吊耳活动空间 120mm深120距户外箱底端1200距户外箱前门300350015003500210030002200可调33001003002000可调1200保证80010020080050028004002201800用户调整181524024030300150605050210020KV一次系统图1.本方案共2套,手动操作。\P2.柜体从左到右排列,电缆下进线下出线方式。\P3.{\fSimSun|b0|i0|c134|p2RC130506005G01G02安装正面深圳市瑞昌电力技术有限公司主\P要\P元\P器\P件备注开关柜尺寸(宽×深×高)电缆规格型号综合继电器 接地开关 带电显示装置 高压熔断器 电流互感器避雷器 电压互感器操作机构真空断路器20\fFangSong_GB2312|b0|i0|c0|p49

开闭所规范要求

开闭所规范要求

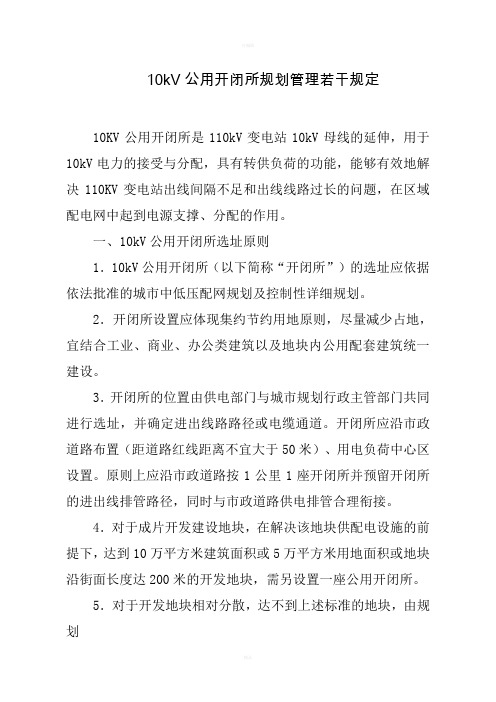

10kV公用开闭所规划管理若干规定10KV公用开闭所是110kV变电站10kV母线的延伸,用于10kV电力的接受与分配,具有转供负荷的功能,能够有效地解决110KV变电站出线间隔不足和出线线路过长的问题,在区域配电网中起到电源支撑、分配的作用。

一、10kV公用开闭所选址原则1.10kV公用开闭所(以下简称“开闭所”)的选址应依据依法批准的城市中低压配网规划及控制性详细规划。

2.开闭所设置应体现集约节约用地原则,尽量减少占地,宜结合工业、商业、办公类建筑以及地块内公用配套建筑统一建设。

3.开闭所的位置由供电部门与城市规划行政主管部门共同进行选址,并确定进出线路路径或电缆通道。

开闭所应沿市政道路布置(距道路红线距离不宜大于50米)、用电负荷中心区设置。

原则上应沿市政道路按1公里1座开闭所并预留开闭所的进出线排管路径,同时与市政道路供电排管合理衔接。

4.对于成片开发建设地块,在解决该地块供配电设施的前提下,达到10万平方米建筑面积或5万平方米用地面积或地块沿街面长度达200米的开发地块,需另设置一座公用开闭所。

5.对于开发地块相对分散,达不到上述标准的地块,由规划部门和供电部门依据中低压配网规划并结合该地块的用地功能和电力负荷,确定是否布设。

6.开闭所独立设置时,一般采用两层布置,也可采用单层布置。

单层布置每座开闭所基地面积约375平方米,尺寸为15米×25米(长×宽);双层布置每座开闭所基地面积约149平方米,尺寸为8.5米×17.5米(长×宽)。

7.开闭所选址应考虑设备运输方便,并留有消防通道,设计时应满足防火、通风、防进水、防潮、防尘、防小动物、防震、防噪音和防爆等各项要求。

开闭所的电缆夹层、电缆沟和电缆室,应采取防水、排水措施。

对设在客户内部的公用配电装置应与客户的其他设备(或其他性质用途的用房)以防火墙形式隔离,并具有独立门户。

8.地下开闭所的特殊要求:(1)地下开闭所正上方不宜为居民住宅,同时应满足环保要求。

10kv开闭所设计

10kv开闭所设计

10KV开闭所设计一.研究的背景现状和意义背景:我国10KV开闭所的建设起步于20世纪70~80年代,由于改革开放和经济的发展,原有的配电网适应不了经济发展的需要,在一些大城市和经济发达地区,出现了10KV开闭所。

初期的开闭所所用的设备以变电所低压侧所用的设备为主,如开关柜等。

到了80年代后期90年代初期,10KV开闭所在我国大部分大、中城市开始建设,所用的设备逐步由少油断路器柜过渡到空气负荷开关环网柜,开关柜的体积大大减小,操作也简单了很多。

到了 90年代中期,灭弧性能更好的真空负荷开关开始在10KV 配电网中应用,逐步取代空气负荷开关,而成为10KV开闭所的主要设备。

[1]开闭所,就是只有接通断开功能的配电所,没有变压器,一般将一路进线根据需要分几路馈出,并且具有出线保护.开闭所是将高压电力分别向周围的几个用电单位供电的电力设施,位于电力系统中变电站的下一级。

其特征是电源进线侧和出线侧的电压相同。

当然,区域变电站也具有开闭所的功能。

但需明确的是,开闭所是区别于变电站而言的。

开闭所也指用于接受电力并分配电力的供配电设施,高压电网中称为开关站。

中压电网中的开闭所一般用于10kV电力的接受与分配。

现状:城镇配电网的建设是由国民经济的发展与城市建设规模而决定的,自建国以来,我国城市建设规模得到了迅速发展,而配电网建设由于历史原因,普遍存在供电能力不足、可靠性差的问题,影响了人民的生产和生活用电。

随着我国大规模城网的建设和改造工程的不断深入,10 kV 开闭所作为10 kV 配电网中的重要设施,在具有一定负荷密度的城市中压配电网中的地位越来越重要。

高层建筑和大型公共建筑的不断涌现使城市功能越来越趋向完善和复杂化,电力用户对配电网的可靠性及灵活性提出了更高的要求。

建好10 kV 开闭所,对构建10 kV 城镇配电网主网架,提高配电网的供电能力,有着举足轻重的作用。

城镇供电网一般是由220 kV 或110 kV 为城市主网架,而10 kV 方为城镇内主配电网络。

10KV开闭所现场运行操作规程

10KV开闭所现场运行操作规程

10KV开闭所现场运行规程第一章总则第1条本规程适用于山西寿阳潞阳昌泰煤业10KV开闭所。

第2条开闭所现场运行规程是运行人员操作、巡视、检查、维护、处理异常与事故、调整所管辖设备的行为准则、方法和依据,也是运行人员和新工人上岗培训的必备教材,因此,运行人员及相关专业人员必须熟悉本规程。

第二章开闭所运行方式及设备调管范围第3条昌泰10KV开闭所双回路电源分别引自潞阳公司110KV站10KV509柜、510柜,开闭所以分列方式运行。

第4条开闭所500母联柜、516发电机柜均为上级电力调度设备,必须在申请许可的情况下方能操作,其余各高压开关柜等设备均为我矿电力调度设备。

第三章主要电力系统的巡视及运行维护第5条设备巡视应严格按照要求,做好安全措施。

第6条正常巡视:开闭所内的日常巡视检查,除交接班巡视外,每天高峰负荷时巡视一次,每周至少进行一次夜间熄灯巡视。

第7条在下列情况下应进行特殊巡视1、新投运或大修后的主设备,24小时内每小时巡视一次。

2、对过负荷或异常运行的设备,应加强巡视。

3、风、雪、雨、雾、冰雹等天气进行巡视。

4、雷雨季节特别是雷雨过后应加强巡视。

5、上级通知或重要节日应加强巡视。

6、在事故跳闸后应加强巡视。

7、特殊设备进行的特巡项目检查(蓄电池的定期充放电)。

第8条巡视时,应严格按照巡视路线和巡视项目对高压配电柜、交流配电柜、充馈柜、电池柜、工控机等设备逐台认真进行巡视,严禁走过场。

第9条巡视高压室后必须随手将门关严。

第10条每次的巡视情况应进行记录并签名;发现的设备缺陷要记录在“设备缺陷记录本”内。

第11条主要巡视的电气设备包括:1、高压开关柜;2、站用变及后台系统;3、母线、避雷器、互感器;4、二次回路、控制系统(自动化设备)及直流系统;5、防小动物孔洞、防火孔洞是否封堵,开闭所内部环境卫生;第12条高压开关柜的巡视检查项目1、高压开关柜正常巡视项目⑴开关柜柜门是否关闭严密、联锁装置是否完好;⑵开关柜编号正、背面名称标注是否齐全、完好;⑶开关位置状态显示仪运行是否正常;⑷加热、除湿控制器运行是否正常;⑸手车位置是否与实际运行方式相符;⑹分合闸位置指示是否与实际运行方式相符;⑺储能电源开关是否在“投入”位置,指示灯亮否;⑻微机保护屏指示是否正确,屏工作是否正常;⑼监测表是否工作正常,是否能正确反映电压电流情况;⑽带电显示装置显示是否正常;⑾柜内照明是否完好,灯具是否正常;⑿内部有无异响;⒀二次接线有无异味、有无放电打火现象;⒁开关柜基础有无下沉、倾斜;⒂柜内有无水珠集聚在设备表面;⒃高压窥视孔玻璃是否完好。

开闭所、配电房、变电所、变压站的区别

开闭所、配电房、变电所、变压站的区别

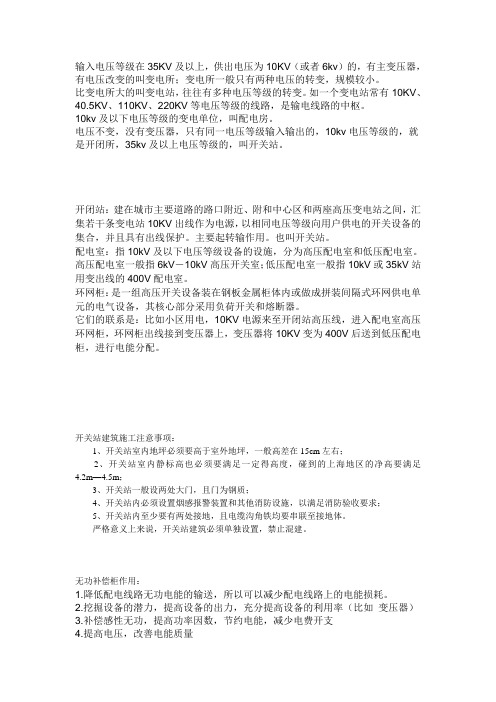

输入电压等级在35KV及以上,供出电压为10KV(或者6kv)的,有主变压器,有电压改变的叫变电所;变电所一般只有两种电压的转变,规模较小。
