汽车电子标识系统及应用
汽车电子标识系统及应用摘要：汽车电子标识应用开启交通领域大数据时代，推动互联网+在交通领域的应用，带动汽车消费后市场的发展，逐渐成为全社会焦点。
关键字：电子标识、双基识别、智能控制前端引言据公安部统计，截至2023年6月底，我国内地机动车保有量达4.26亿辆，其中汽车 3.28亿辆，汽车在提高人们生活品质的同时也带来了一系列交通拥堵、环境污染、涉车安全等问题。
汽车电子标识作为汽车的“二代身份证”，是物联网技术在交通领域延伸，通过非接触、自动识别实现了汽车身份的电子化管理，应用领域涵盖了城市交通管理、公路运行监管、交通执法、路桥收费、城市停车场管理、社会治安等多个方面。
一、创新点和主要技术内容1. 单基机动车电子标识读写设备一般设置在城市道路上，可实现过车信息的实时采集，实时上传到后台应用系统，从而实现交通限行管控、重点车辆监控、公交信号优先、区域停车管理、重点区域出入安全监控等功能。
单基机动车电子标识读写设备主要由读写单元（含安全模块）、天线单元、馈线单元等组成。
2. 双基机动车电子标识读写设备是在单基机动车电子标识读写设备的基础上增加智能控制前端，通过与现有电子警察设备的连接，将视频数据和射频数据进行比对分析，形成双基识别匹配记录。
实现前端的双基比对功能，并将比对结果实时传输到控制平台，实现比对异常告警等相关功能。
1)智能控制前端和机动车电子标识读写设备之间采用专用接口进行通信；同一个智能控制前端可以接N个机动车电子标识读写设备；2)机动车电子标识读写设备同时和数据资源中心管理模块以及智能控制前端通信，数据资源中心管理模块负责给机动车电子标识读写设备下发业务规则，智能控制前端不给机动车电子标识读写设备下发业务规则，只被动接收电子标识数据上报；机动车电子标识读写设备采集到标识数据后同时上报给数据资源中心管理模块和智能控制前端；二、交通动态管理通过前端电子标识设备的数据分析，公安交通动态管控系统主可面向交通管理核心业务，满足公安交通管理部门日常执勤执法、分析研判需求。

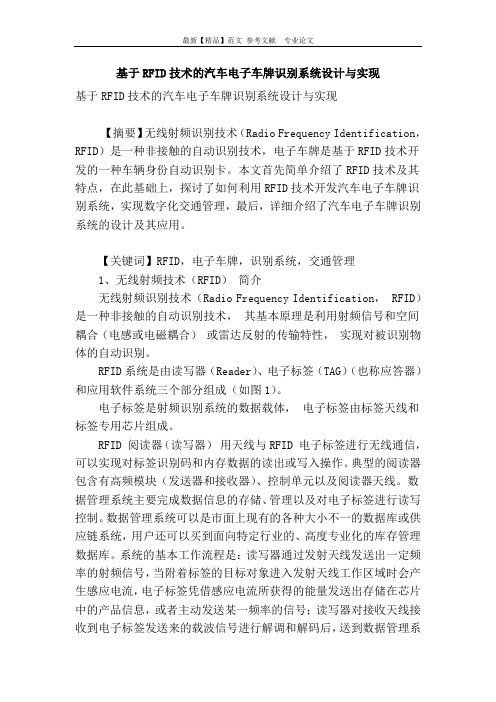

基于rfid技术的汽车电子车牌识别系统设计与实现
基于RFID技术的汽车电子车牌识别系统设计与实现基于RFID技术的汽车电子车牌识别系统设计与实现【摘要】无线射频识别技术（Radio Frequency Identification，RFID）是一种非接触的自动识别技术，电子车牌是基于RFID技术开发的一种车辆身份自动识别卡。
本文首先简单介绍了RFID技术及其特点，在此基础上，探讨了如何利用RFID技术开发汽车电子车牌识别系统，实现数字化交通管理，最后，详细介绍了汽车电子车牌识别系统的设计及其应用。
【关键词】RFID，电子车牌，识别系统，交通管理1、无线射频技术（RFID）简介无线射频识别技术（Radio Frequency Identification， RFID）是一种非接触的自动识别技术，其基本原理是利用射频信号和空间耦合（电感或电磁耦合）或雷达反射的传输特性，实现对被识别物体的自动识别。
RFID系统是由读写器（Reader）、电子标签（TAG）（也称应答器）和应用软件系统三个部分组成（如图1）。
电子标签是射频识别系统的数据载体，电子标签由标签天线和标签专用芯片组成。
RFID 阅读器（读写器）用天线与RFID 电子标签进行无线通信，可以实现对标签识别码和内存数据的读出或写入操作。
典型的阅读器包含有高频模块（发送器和接收器）、控制单元以及阅读器天线。
数据管理系统主要完成数据信息的存储、管理以及对电子标签进行读写控制。
数据管理系统可以是市面上现有的各种大小不一的数据库或供应链系统，用户还可以买到面向特定行业的、高度专业化的库存管理数据库。
系统的基本工作流程是：读写器通过发射天线发送出一定频率的射频信号，当附着标签的目标对象进入发射天线工作区域时会产生感应电流，电子标签凭借感应电流所获得的能量发送出存储在芯片中的产品信息，或者主动发送某一频率的信号；读写器对接收天线接收到电子标签发送来的载波信号进行解调和解码后，送到数据管理系统进行相关的处理；数据管理系统根据逻辑运算判断该电子标签的合法性，针对不同的设置做出相应的处理和控制。
