静电放电测试仪使用方法

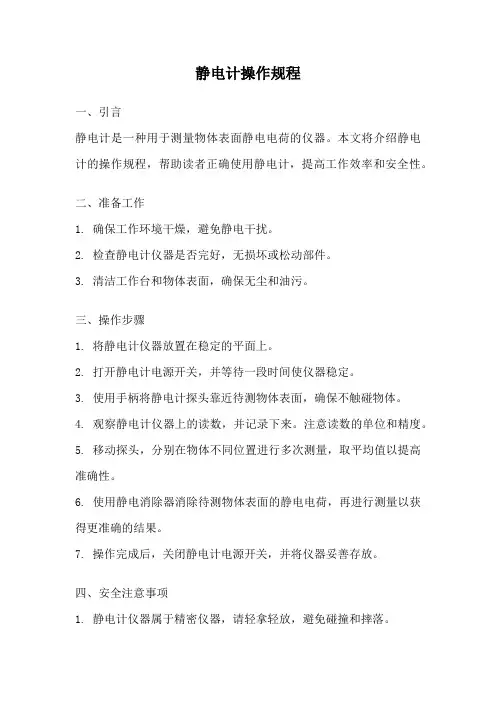

静电计操作规程
静电计操作规程一、引言静电计是一种用于测量物体表面静电电荷的仪器。
本文将介绍静电计的操作规程，帮助读者正确使用静电计，提高工作效率和安全性。
二、准备工作1. 确保工作环境干燥，避免静电干扰。
2. 检查静电计仪器是否完好，无损坏或松动部件。
3. 清洁工作台和物体表面，确保无尘和油污。
三、操作步骤1. 将静电计仪器放置在稳定的平面上。
2. 打开静电计电源开关，并等待一段时间使仪器稳定。
3. 使用手柄将静电计探头靠近待测物体表面，确保不触碰物体。
4. 观察静电计仪器上的读数，并记录下来。
注意读数的单位和精度。
5. 移动探头，分别在物体不同位置进行多次测量，取平均值以提高准确性。
6. 使用静电消除器消除待测物体表面的静电电荷，再进行测量以获得更准确的结果。
7. 操作完成后，关闭静电计电源开关，并将仪器妥善存放。
四、安全注意事项1. 静电计仪器属于精密仪器，请轻拿轻放，避免碰撞和摔落。
2. 在操作过程中，避免触碰待测物体，以免干扰测量结果。
3. 避免在带有静电的环境中进行测量，以免误差增大。
4. 使用静电消除器时，注意安全距离和正确操作方法，避免触电风险。
五、常见问题解答1. 为什么要进行多次测量并取平均值？答：多次测量可以减小测量误差，取平均值可以提高测量准确性。
2. 为什么要使用静电消除器？答：静电消除器可以消除待测物体表面的静电电荷，使得测量结果更准确。
六、总结本文介绍了静电计的操作规程，包括准备工作、操作步骤和安全注意事项。
正确使用静电计，可以提高测量的准确性和安全性。
希望本文能对读者在静电计操作方面提供帮助，并确保工作的顺利进行。
静电放电(ESD)测试操作指引
5.6.1进入用户自定义设置，可自由设置测试条件（电压、放电网络、间隔时间、次数）；
5.6.2测试方法和步骤和HBM模式一样；
5.7静电放电（ESD）测试完后，再测试LED光电参数和性能，以判定LED是否失效或劣化；
6.注意事项
6.1为了避免伤害，仪器必须可靠接地；
6.2在测试状态下，请勿用手触摸测试平台面板上的接线柱、测试夹具和短接插针；
7.面板说明
①高压及控制信号的输出端：用于连接IEC的放电枪或HBM、MM放电模块的高压及控制信号的输入端；
②操作键；
③液晶：显示相关信息；
④启动键：当启动时，可输出高压进行放电试验，相应警示指示灯点亮，此时不能进行模式选择、参数设定；
⑤复位键：当复位有效时，可进行极性和模式选择、参数设定等；
⑥静电放电发生器主电源开关。
6.3在使用平台上的测试夹具时，请不要在不装任何试品的情况下作ESD测试，特别市在4KV以上，否则夹具管脚间会放电；
6.4在使用WY305电源点亮LED时，请将“取样选择开关”按键按至“INNER”内取样，如用光谱分析系统点亮时，选择“OUTER”外取样开关；
6.5当LED闪烁时，按WY305电源“DISPLAY SETTING”(显示设置)调设其电流及电压的参数；
5.4.5测试完成后，静电测试平台高压灯灭，按“RESET”复位键EMS61000-2A高压灯灭，测试停止；
5.4.6按WY305电源“OUTPUT”键关闭电源输出，LED灯灭后更换LED，重复5.4步骤进行下一个测试；
5.5机器模型（MM）测试
5.5.1进入“MM测试等级”界面，重复5.4.3-5.4.5步骤。
8.相关文件
8.1《监控和测量仪器管理程序》的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。

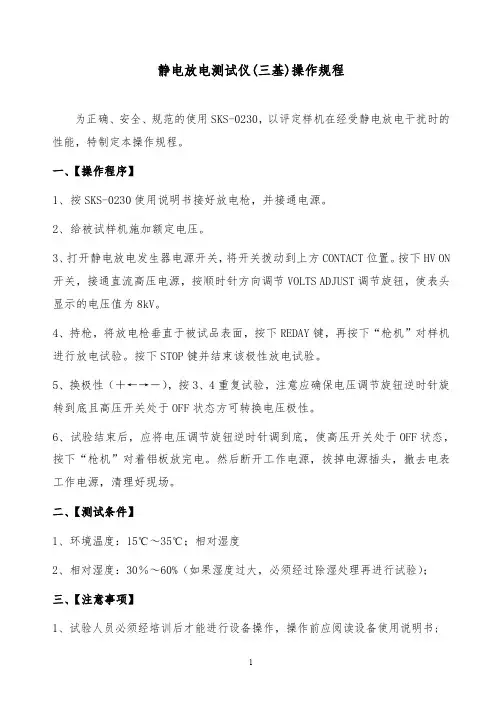

【精品】静电放电测试仪操作规程
静电放电测试仪(三基)操作规程为正确、安全、规范的使用SKS-0230，以评定样机在经受静电放电干扰时的性能，特制定本操作规程。
一、【操作程序】1、按SKS-0230使用说明书接好放电枪，并接通电源。
2、给被试样机施加额定电压。
3、打开静电放电发生器电源开关，将开关拨动到上方CONTACT位置。
按下HV ON 开关，接通直流高压电源，按顺时针方向调节VOLTS ADJUST调节旋钮，使表头显示的电压值为8kV。
4、持枪，将放电枪垂直于被试品表面，按下REDAY键，再按下“枪机”对样机进行放电试验。
按下STOP键并结束该极性放电试验。
5、换极性（＋←→－），按3、4重复试验，注意应确保电压调节旋钮逆时针旋转到底且高压开关处于OFF状态方可转换电压极性。
6、试验结束后，应将电压调节旋钮逆时针调到底，使高压开关处于OFF状态，按下“枪机”对着铝板放完电。
然后断开工作电源，拔掉电源插头，撤去电表工作电源，清理好现场。
二、【测试条件】1、环境温度：15℃～35℃；相对湿度2、相对湿度：30％～60%（如果湿度过大，必须经过除湿处理再进行试验）；三、【注意事项】1、试验人员必须经培训后才能进行设备操作，操作前应阅读设备使用说明书;2、仪器的F.G端子要良好接地;3、仪器通电后，不得用手触摸放电电极，以防电击;4、仪器使用过程中，不得随意切换量程，如需切换量程，务必先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态。
以免在量程切换过程中电压突变损坏高压电源。
5、关机时也必须先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态，然后才能切断主机的工作电源，否则关机瞬间电压的突变可能会损坏高压电源。
6、非有关人员严禁操作本仪器。
设施验收单设施日常保养项目表注：保养后，用“V”表示日保，“ ”为周保、“ ”为月保，“X”表示有异常情况，应在“异常情况记录”栏予以记录。
静电测试仪操作方法
静电测试仪操作方法
静电测试仪主要用于检测物体表面的静电电荷。
其操作步骤如下：
1. 准备工作：将静电测试仪放置在平稳无震动的工作台面上，确保仪器与电源连接良好。
2. 开机：将电源插头插入电源插座，并打开电源开关，仪器将开始自检。
待显示屏上显示正常后，进入待机状态。
3. 校准：在进行测试之前，首先需要进行仪器的校准。
通常会提供校准板，将校准板放在测试区域上，并按下校准按钮，等待仪器完成校准。
4. 测试：将待测物体放置在测试区域上，确保与测试仪有良好的接触。
按下测试按钮，测试仪将对物体的静电电荷进行检测。
待测量稳定后，读取显示屏上的测试结果。
5. 结果处理：根据测试结果，判断物体是否存在静电电荷，并进行相应的处理。
如物体存在静电电荷，则可以通过接地等方法进行放电处理。
6. 关机：在使用完毕后，将电源开关关闭，并拔出电源插头。
将仪器放置在干燥清洁的环境中。
操作时需要注意以下事项：
- 操作人员应具备一定的静电知识和操作技能，避免操作不当导致意外事故。
- 仪器应放置在无尘、无湿、无强磁场等环境中，以确保测试结果的准确性。
- 在进行测试时，应注意避免物体与仪器发生碰撞，以免影响测试数据的准确性。
- 测试仪的使用和维护应按照相关的说明书进行，避免误操作和损坏仪器。
- 对于不熟悉操作的人员，建议请专业人士进行操作或提供指导。
ESD测试操作规程(强力推荐)
静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。
四、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH五、测试等级空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。
2、在信息收集时要详细，描述要清晰。
3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。
4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。
5、每次静电测试后，用接地线对枪头放电的部位放电。
然后检查放电部位的功能是否正常，再继续放电。
七、静电放电（ESD）测试流程八、测试判定标准样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。
出现屏闪或3秒内可自行恢复之故障判为合格。
样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。
试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。
九、记录放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。
附件一静电放电测试仪SANKI（NS61000-2K）的设置指南1.空气放电/接触放电设置a) 首先将SANKI（NS61000-2K）的开关电源打开（按下POWER开关）。
ESD静放电测试仪作业指导书
1.目的为正确使用本产品，且安全有效的在规定时间内，规定条件下完成实验全过程2.适用范围适用于本公司生产的所有产品之相关静放电抗干扰实验3.职责3.1 品质部：负责实验室管理，组织实验作业。
对产品材料的可靠性测试结果做出鉴定和评价，对纠正和预防措施的实施结果进行跟进和确认。
3.2 产品部：参与产品材料可靠性测试的分析和检讨，协助完成试验中要求完成的作业。
3.3产品部：负责试验中发生问题的分析与解决，提出纠正和预防措施并落实和跟进。
1.放电电压极性切换按钮2.显示窗3.电压设定选择按钮4.防电间隔时间设定选择按钮5.放电次数设定选择按钮6.IEC标准放电电压指示灯7. IEC标准放电电压设定按钮8.移位按钮 9.数字加1按钮 10.数字减1按钮 11.‘DISCHARGE MODE'选择按钮12.气隙放电模式指示灯 13.接触放电模式指示灯 14.电源开关 15.高压输出指示灯16.‘TRIGGER MODE'选择按钮 17‘STOP'按钮 18.‘STOP’按钮指示灯19.‘START'按钮 20.‘START’按钮指示灯 21.‘20pps’触发模式指示灯22.‘COUNT’触发模式指示灯 23.‘SINGLE’触发模式指示灯 24.高压插座4.操作内容4.1放电电压设置首先点按钮③进入放电电压设置状态，此时放电电压显示窗口十位数以闪烁方式显示，表示该位处于编辑状态。
此时点按钮9、10可以改变该位数字，而后点按钮⑧移动输入位到个位数，此时放电电压设定值的十位数已输入仪器，放电电压显示窗口个位数以闪烁方式显示，表示该位处于编辑状态，点按纽③退出放电电压设置状态。
4.2放电电压极性设置点按纽①即可实现切换电压极性的操作。
4.3放电间隔时间设置首先点按纽④进入放电间隔时间设置状态(注意：触发模式应为COUNT) ，此时放点间隔时间显示窗口个位数以闪烁方式显示，表示该位处于编辑状态。
ESD-20G智能型静电放电发生器测试仪操作规程
R”注：源自页次第3页，共7页文件名称：ESD-20G智能型静电放电发生器测试仪操作规程
版本
A-0 文件编号 MT-QIC3096 生效日期
将放电松插入“HV.OUTPUT” 插口，注意插入时放电枪 插口凹槽在正上方方向。 然后将连接套顺时针方向 旋紧。
图1
开机：将“POWER ON” 开关选择在“I”状态 （开机键在后面板）。 （注：本机在开机后需 要预热15分钟、再进行 测试。开机后不允许重 复开关机）。
图6
用“UP▲”和“DOWN▼”按键将光标 调整到“极性切换”行，用“SELECT” 按键选择“正压”或者“负压”来选 择试验极性（在极性切换之前需要将 “高压早电”选择“否”，否则无法 极性切换）。
图7
图8
用“UP▲”和“DOWN▼”按键将光标 调整至“四种模式”行，用“SELECT” 按键选择“单次放电”、“设定放 电”、“连续放电”或“自动放电” 来选择放电模式。连续放电即20pps 模式；自动放电就是按“RUN/PAUSE” 按键后无需扣枪即可自行放电。
图9
页次
第6页，共7页
文件名称：ESD-20G智能型静电放电发生器测试仪操作规程
版本
A-0 文件编号 MT-QIC3096 生效日期 2012/6/1
图10
用“UP▲”和“DOWN▼”按键将光标 调至“高压上电”行，用SELECT按键 选择参数为“是”。
图11
用“UP▲”和“DOWN▼”按键将光标移动到“电压设 定”行，用“ADD”“REDUSE”按键设定电压值；（注： 最高电压只能设到“20KV”）。
图13
用“UP▲”和“DOWN▼”按键将光标移动到“时间间 隔”行，通过“ADD”“REDUSE”按键对放电时间进行 设置。最大可设为“99.9S”。
静电测试仪的使用方法 测试仪是如何工作的
静电测试仪的使用方法测试仪是如何工作的静电是一种处于静止状态的电荷，摩擦可产生静电，静电一年四季都会发生。
而在冬季干燥的环境中，静电更简单生。
在生活中，静电普遍存在。
说得认真点，在空气比静电是一种处于静止状态的电荷，摩擦可产生静电，静电一年四季都会发生。
而在冬季干燥的环境中，静电更简单生。
在生活中，静电普遍存在。
说得认真点，在空气比较干燥的冬季，电荷没有适时被中和掉或放掉时，很简单聚积在物体上，这时物体与大地之间有很大的电压，假如用手去靠近带静电的物体，巨大的电势差会击穿空气隙，人体就像一条导线般在该物体与大地之间连上了一条通路，瞬时对地面进行猛烈放电，也就是生活中常说的“被静电刺了一下”。
人们看到的电火花就是巨大电势击穿空气隙形成的瞬时电流通路。
静电测试仪的原理：利用给定的高压电场，对被测试样定时放电，使试样感应静电，从而进行静电电量大小、静电压半衰期、静电残留量的检测，以确定被测试样的静电性能。
功能：有效检测静电放电工作场所设备，工作台面，工具的带静电电荷。
静电测试仪的使用方法：1、在测试仪后的电池槽内放入9V干电池。
2、将接地线香蕉插头插入HAKKO—498测试器上端的接地线插座内。
3、将腕带扎紧手腕。
4、把接地线接到手腕带上。
5、用手按下测试器板。
这时，液晶指示灯亮起并可听到一声鸣声。
（1）若红色“LOW”灯亮，需检查手带与地线的电阻，当小于800千欧，这样会对人体安全有影响。
（2）若红色“HIGH”灯亮，需检查手带是否扎紧手腕，并检查手带接地线电阻，确保手带未松脱测试器接地线。
（3）若绿色“GOOD”灯亮，表示接地系统良好。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电放电测试仪使用方法
静电放电测试仪是一种用于检测和测量静电放电的设备。
它可以帮助我们了解和控制静电放电现象，以保护设备和人员的安全。
本文将介绍静电放电测试仪的使用方法，包括准备工作、操作步骤和注意事项。
一、准备工作
1.选择合适的静电放电测试仪：根据需要选择适用于所要测试的场景和设备的静电放电测试仪。
不同的测试仪具有不同的功能和特点，可以根据需求选择合适的型号。
2.了解测试仪的基本原理和操作方法：在使用前，要仔细阅读测试仪的说明书，了解其工作原理和操作方法，确保能正确操作和使用测试仪。
3.确保测试环境符合要求：在进行测试之前，要确保测试环境符合要求。
主要包括温度、湿度、静电场等方面的要求。
如果测试环境不符合要求，可能会对测试结果产生影响。
4.检查测试仪和测试样品：在开始测试之前，要仔细检查测试仪和测试样品，确保其完好无损。
如果发现任何损坏或异常情况，应及时修理或更换设备。
二、操作步骤
1.连接测试仪：将测试仪与电源和测试样品连接。
根据测试仪的连
接方式和接口要求进行连接。
确保连接牢固可靠，避免因连接不良而影响测试结果。
2.设置测试参数：根据测试需求，设置测试仪的参数。
主要包括测试模式、测试电压、测试时间等。
根据不同的测试需求，可以调整这些参数以获得最佳的测试效果。
3.放电测试：按下测试仪上的开始按钮，开始进行放电测试。
在测试过程中，要保持测试仪和测试样品的稳定，避免外界干扰。
根据测试仪的要求，可以进行单次测试或连续测试。
4.记录测试结果：在测试完成后，要记录测试结果。
可以通过测试仪的显示屏上的数据、打印输出或电脑软件等方式记录测试结果。
记录的内容包括测试时间、测试参数和测试结果等。
5.分析和处理测试结果：根据测试结果进行分析和处理。
如果测试结果符合要求，可以进行下一步的工作。
如果测试结果不符合要求，需要进行问题排查和处理，以确保设备和人员的安全。
三、注意事项
1.遵循安全操作规程：在使用静电放电测试仪时，要遵循安全操作规程。
包括正确使用个人防护装备，避免接触电极和高电压部分，避免在有爆炸危险的环境中使用测试仪等。
2.避免干扰因素：在进行测试时，要尽量避免外界干扰因素的影响。
如要保持测试环境的稳定，避免静电场的干扰，避免电源波动等。
3.定期校准和维护：静电放电测试仪需要定期校准和维护，以确保
其准确性和可靠性。
根据测试仪的说明书和要求，进行定期校准和维护工作。
4.合理存储和保养：在测试仪不使用时，要进行合理的存储和保养。
包括清洁测试仪的外观，防止灰尘和湿气进入测试仪内部，避免长时间不使用导致设备老化等。
5.及时更新软件和固件：如果测试仪具有软件和固件更新功能，要及时进行更新。
以确保测试仪具有最新的功能和性能。
总结：静电放电测试仪是一种重要的设备，可以帮助我们了解和控制静电放电现象。
正确使用静电放电测试仪，可以提高设备和人员的安全性。
在使用时，要注意准备工作、操作步骤和注意事项，保证测试的准确性和可靠性。
通过合理的使用和维护，可以延长测试仪的使用寿命，提高工作效率。
