恒压供水自动控制系统设计方案
恒压供水自动控制系统设计方案
控制策略：
1.PID控制策略：根据水压的反馈信号与设定值之间的误差，计算出
控制阀门的开度，以调节出水流量，使水压保持在设定值范围内。
2.水泵组合运行策略：根据需求的水流量大小，自动选择合适的水泵
数量和运行状态（单泵或多泵并联），以满足供水系统对水压的要求。
3.系统监测与故障诊断策略：通过监测系统中的传感器，实时监测供
水系统的压力、流量、温度等参数，并能够自动诊断故障，提供警报和故
障排除建议。
硬件选择：
1.压力传感器：选用高精度、稳定性好的压力传感器，能够实时准确
地测量供水系统中的水压，并将信号传送给控制器。
2.控制阀门：选择高灵敏度、响应速度快的电动或气动控制阀门，能
够根据控制信号快速调节水量，实现恒压供水。
3.变频器：选择适合的变频器可以根据供水需求调节水泵的运行频率，提高系统的能效，减少能耗。
4.控制器：选用可编程控制器（PLC）或微处理器控制器（MCU），具
有强大的计算和控制能力，能够实时处理信号，控制整个供水系统的运行。
系统布局：
1.水源与水池：根据供水需求选择水源和水池的容量，保证水能够持
续供应。
2.水泵配置：根据供水系统的水压需求，选择合适的水泵类型和数量，自动控制其启停和运行状态，以稳定供水压力。
3.阀门安装：在输送管道上设置自动控制阀门，根据系统控制信号调
节阀门的开度，以控制出水量，保持恒定的水压。
4.传感器安装：将压力传感器、流量计等安装在适当的位置，能够准
确地测量和传递相关参数，为系统控制提供实时反馈信号。
5.控制器布置：控制器应该安装在恒温恒湿的环境中，与其他元件紧
密配合，并与操作界面（如触摸屏）相连，便于操作和监控系统运行。
以上是对恒压供水自动控制系统设计方案的一个基本描述。
具体的实
施方案需要根据实际情况进行具体分析和设计，以确保系统运行的稳定性、可靠性和效果。
自动化恒压供水控制系统方案分析
文 ◎ 李 世 波 （ 林 市 凇 城 水 表 有 限 公 司 吉 林 ） 吉
摘要 ：通 过对 恒压 供 水 系统 的 高 ，供 水量 加大 ，当达 到设 定压 力 分 析 ，利用 了变频软 启动 和Ｐ Ｃ 技 时，水 泵 的转速 恒 定 ，使管 网压 力 Ｌ 术的相 结合 实现 变频 恒压供 水 ，提 保 持在 设定压 力上 ；反之亦 然 。 高水 泵运 行 效 率 ， 达 到 节 能 的 目 自动化 恒压 供水 控制 系统 方案 的。 恒 压 供 水 控 制 系 统 的 基 木 控 关 键 词 ： 变 频 调 速 ； 恒 压 供 制 策略 是 ：采用 电动 机 调速 装置 与 水； 节 能 随 着 我 国 经 济 的 高 速 增 长 和 人 口的 不断增 加 ，能源 、矿产 、淡 水 、土地 等 资源 不足 的 矛盾 日显 凸 出， 国家鼓励 深 入开 展节 能工作 ， 是缓 解 能源 约束 矛盾 、保 障 国家 经 济 安全 的重要 措施 。 新 技术 和先 进 设备 的应 用 ，使
供水 领 域得 到 了科学 的发展 ，变 频
后 接触 器 才 能 自动 合 闸 ，以防 止 电
动机 高速 运转 产 生的 感应 电动 势损 坏变 频器 。 （ ）确 保 触 点 互联 互 锁 ，在 ３ 电路 设计 和 Ｐ Ｃ 序 设 计 中 ，控 制 Ｌ程 每 台水 泵 “ 频 一 频 ”切换 的两 工 变 Ｌ 内部 可 编 程 控 制 点 或者 Ｐ Ｃ ＰＣ 统 ， 进 行 优 化 控 制 泵 组 的 调 速 运 “ 触 点 ”必须 相互 联锁 ，以保证 软 行 ，并 自动 调 整泵 组 的运行 台数 ， 可 靠 切 换 ， 防止 变 频 器Ｕ Ｗ 出端 Ｖ输 完 成供 水压 力 的 闭环控 制 ，在 管 网 与工 频 电源发 生短 路而损 坏 。 流 量变 化 时达 到稳 定供 水压 力和 节 （ ）水 泵 轮 换 启 动控 制 可 以 ４ 电的 目的。系 统 的控制 目标是 泵站 自由设 定水 泵 启动顺 序 ：可 自由设 总管 的压力 稳 定在设 定压 力值 上 。 置 水泵 启动 的先后顺 序 。所有 水 泵 目前 ，住 宅 小 区 变 频 恒 压 供 平 均使 用 ，能 防止个 别 水泵 长 期不 水系 统设 计方 案主 要采 用 “ 台变 运行 出现 的抱 死现 象 。 一
恒压供水系统自动控制设计
恒压供水系统自动控制设计一、控制策略设计：1.压力传感器：安装在水泵的出水管道上，用于实时监测出水压力，并将监测数据反馈给控制装置。
2.控制装置：根据压力传感器的反馈数据，判断当前的出水压力是否达到设定值，并决定是否调整水泵的运行状态。
3.设定值设定：用户可以通过控制装置进行设定，可以根据实际需要设定出水压力的目标值。
二、控制装置设计：1.控制算法：根据压力传感器的反馈数据，控制算法可以采用PID控制策略，通过对比设定值和实际值来计算出相应的控制信号，控制水泵的开启和关闭。
2.控制信号传输：控制装置通过控制信号传输装置将计算出的控制信号传输给水泵控制装置。
3.水泵控制装置：根据接收到的控制信号，控制水泵的启停和运行速度。
可以采用变频控制方式，通过调整水泵的转速来实现出水压力的调节。
三、系统优化设计：1.启停设置：当出水压力低于设定值时，自动启动水泵；当出水压力达到设定值后，自动停止水泵。
避免压力超过设定值或低于设定值过多的情况，保持出水压力稳定。
2.变频控制：根据压力传感器的反馈数据，控制装置可以实时调整水泵的转速。
当出水压力低于设定值时，增加水泵的转速；当出水压力高于设定值时，降低水泵的转速。
通过改变水泵的转速，可以实现稳定的出水压力。
3.故障保护：当水泵运行异常或发生故障时，控制装置应能够及时报警，并关闭水泵以避免进一步损害设备。
同时，还可以设计自动切换备用水泵的功能，保证供水的连续性和可靠性。
综上所述，恒压供水系统的自动控制设计包括压力传感器的安装和数据反馈、控制装置的设计、设定值的设定、控制算法的选择、控制信号传输装置的设计、水泵控制装置的设计等多个方面。
通过合理的设计和控制策略，可以实现恒压供水系统的稳定运行，提高供水的效率和质量，同时还能够减少能源的消耗和设备的损耗。
变频恒压供水控制系统设计
变频恒压供水控制系统设计【摘要】本文介绍了变频恒压供水控制系统设计的相关内容。
在系统设计要求中，需要考虑稳定供水压力和节约能源的需求。
系统组成包括变频驱动器、传感器、控制器等部件。
系统控制原理是利用变频器对水泵速度进行调节来维持恒定的供水压力。
在系统设计方案中，需要考虑水泵的选型和安装位置等因素。
通过系统性能分析可以评估系统的稳定性和效率。
通过本文的研究，可以为变频恒压供水控制系统的设计和应用提供参考。
【关键词】变频恒压、供水控制系统、设计要求、系统组成、系统控制原理、系统设计方案、系统性能分析、结论。
1. 引言1.1 引言变频恒压供水控制系统设计是现代城市供水系统中的重要组成部分，它能够有效地调节水压，确保供水稳定性和节能高效性。
随着城市化进程的加快，供水需求不断增加，传统的供水系统已经不能满足需求，因此采用变频恒压供水控制系统已经成为一个必然趋势。
本文将首先介绍系统设计的基本要求，包括稳定的供水压力、节能高效、易维护等方面。
然后将详细介绍系统的组成，包括变频器、水泵、传感器等核心部件。
接着将介绍系统的控制原理，包括PID控制、频率调节等技术原理。
将提出系统的设计方案，包括硬件设计、软件设计以及系统整体架构。
对系统的性能进行分析，包括稳定性、节能性、可靠性等方面，以验证系统设计的合理性。
通过本文的介绍，读者可以了解变频恒压供水控制系统设计的基本原理与方法，为现代供水系统的优化设计提供参考。
2. 正文2.1 系统设计要求1. 稳定性要求：变频恒压供水控制系统需要保持稳定的工作状态，确保水压在设定范围内波动较小，以满足用户对水压稳定性的需求。
2. 响应速度要求：系统需要具有较快的响应速度，能够及时调整水泵的转速以保持设定的恒压供水状态，提高用户体验。
3. 节能性要求：设计要充分考虑系统的能耗情况，尽量减少无效能耗，优化控制算法以实现节能运行，降低运行成本。
4. 可靠性要求：系统设计应考虑到设备的可靠性，确保系统能够长时间稳定运行，减少维护和修复成本，提高系统的可用性和可靠性。
恒压供水控制系统设计
3．若两台电机同时工作20分钟后还未到达设置值，则发出报警指示并自动停止供水工作。
4．两台电机均要有相应的保护措施及运行指示。
5．按照绘图原则，设计出主电路和控制电路，并选择合适的元器件。
使用的工具软件
（1）供水成本高。由于用水全部单纯采用水泵供水，造成电能的极大浪费和机电设备的大量损耗。
（2）供水可靠性低。由于水泵采用人工操作方式，高位水池的水位只能靠人为估计，而且高位水池离水泵房较远，无法做到准时开机和停机。会造成供水中断或出现高位水池水位过高而溢流，电能和水资源造成浪费。另外，如果蓄水池水位过低，还会造成水泵空转，导致电能浪费和机电设备的加速损耗。
若当电动机工作20分钟后水压未到达设置值，未指针指向SP2，指针仍指向SP1，线圈KA1仍电，KA1常开触头仍闭合，线圈KM1仍得电，指示灯HL1仍亮，同时依然KM1主触头闭合并且KM1常开触头闭合自锁，KM1的常闭触头断开，时间继电器KT2通电延时动作，KT2常开延时触头闭合，线圈KA3得电，KA3常开触头闭合自锁，KA3常闭触头断开，KT2常闭延时触头断开，同时线圈KM1失电，同时KM1主触头断开，KM1常开触头断开，KM1常闭触头闭合，此时，切除第一台电动机，指示灯HL1灭，同时线圈KM2失电，同时KM2主触头断开，KM2常开触头断开，KM2常闭触头闭合，指示灯HL2灭，此时，切除第二台电动机，两台电动机均停止工作，指示灯HL3灭。
Autocad、office2003
提交的设计资料
1.主电路和控制电路原理图1份
2.元器件明细表1份
3.设计说明书1份
进度计划
阶段日期
计划完成工作量
PLC控制变频器的恒压供水系统的设计
PLC控制变频器的恒压供水系统的设计恒压供水系统是一种能够根据管网压力变化自动调节水泵运行速度的系统，常用于公共建筑、工业厂房和住宅小区的水供应系统中。
PLC（可编程逻辑控制器）控制变频器的恒压供水系统设计是一种自动化控制方案，能够有效地提高供水系统的稳定性和能效。
1.系统布局设计：需要根据实际的供水系统布局来确定变频器的安装位置和水泵的布置，以确保系统的整体效果最优。
通常情况下，变频器和PLC控制器会安装在一个控制柜中，方便集中控制和管理。
2.传感器选择与安装：恒压供水系统需要通过传感器来实时监测管网压力的变化，常用的传感器包括压力传感器和流量传感器。
这些传感器需要适当地安装在管道上，并与PLC控制器相连接，以便实时采集和反馈数据。
3.变频器选择与参数设置：根据水泵的功率和变频器的性能需求，选择合适的变频器，并进行参数设置。
在供水系统中，变频器的作用是通过控制电机的转速来调整水泵的出水量，从而满足恒压供水的需求。
4.PLC程序设计：根据实际的供水系统需求，编写PLC程序进行控制逻辑的设计。
程序中需要包括对传感器数据的采集和处理、对变频器的频率设置和控制、对水泵的启停控制等功能。
5.系统调试与优化：在完成PLC程序的设计后，需要进行系统的调试与优化。
通过实际操作和测试，确定系统的参数设置和控制策略是否满足恒压供水系统的要求，并对系统进行优化，提高供水系统的工作效率和稳定性。
6.联动控制与报警功能设计：为了确保供水系统的安全性和稳定性，在PLC控制变频器的恒压供水系统设计中，还需要考虑系统的联动控制和报警功能。
例如，当系统发生故障或异常情况时，PLC控制器可以发出报警信号，并采取相应的措施来保护设备和系统的运行。
总而言之，PLC控制变频器的恒压供水系统设计是一项复杂而重要的工作，它能够实现供水系统的自动化控制，提高系统的稳定性和能效。
要设计一个好的恒压供水系统，需要充分了解供水系统的要求和实际情况，并合理选择和配置设备，进行有效的控制策略设计和系统优化。

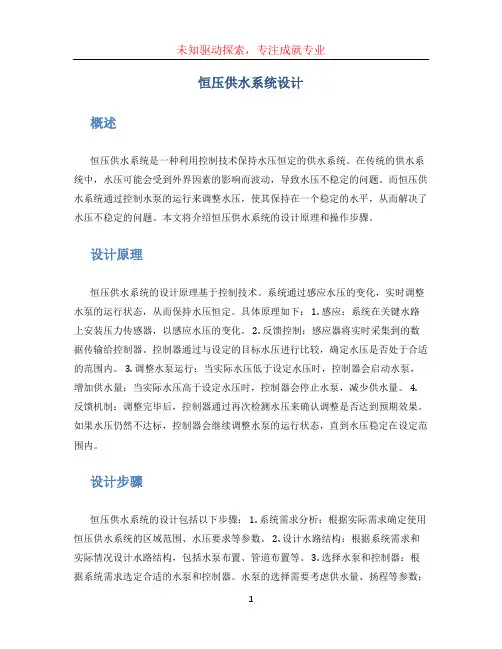

恒压供水系统设计 (2)
恒压供水系统设计概述恒压供水系统是一种利用控制技术保持水压恒定的供水系统。
在传统的供水系统中，水压可能会受到外界因素的影响而波动，导致水压不稳定的问题。
而恒压供水系统通过控制水泵的运行来调整水压，使其保持在一个稳定的水平，从而解决了水压不稳定的问题。
本文将介绍恒压供水系统的设计原理和操作步骤。
设计原理恒压供水系统的设计原理基于控制技术。
系统通过感应水压的变化，实时调整水泵的运行状态，从而保持水压恒定。
具体原理如下： 1. 感应：系统在关键水路上安装压力传感器，以感应水压的变化。
2. 反馈控制：感应器将实时采集到的数据传输给控制器。
控制器通过与设定的目标水压进行比较，确定水压是否处于合适的范围内。
3. 调整水泵运行：当实际水压低于设定水压时，控制器会启动水泵，增加供水量；当实际水压高于设定水压时，控制器会停止水泵，减少供水量。
4. 反馈机制：调整完毕后，控制器通过再次检测水压来确认调整是否达到预期效果。
如果水压仍然不达标，控制器会继续调整水泵的运行状态，直到水压稳定在设定范围内。
设计步骤恒压供水系统的设计包括以下步骤： 1. 系统需求分析：根据实际需求确定使用恒压供水系统的区域范围、水压要求等参数。
2. 设计水路结构：根据系统需求和实际情况设计水路结构，包括水泵布置、管道布置等。
3. 选择水泵和控制器：根据系统需求选定合适的水泵和控制器。
水泵的选择需要考虑供水量、扬程等参数；控制器的选择需要考虑水压调节范围、调节精度等参数。
4. 安装：根据设计图纸进行水泵和管道的安装工作，确保安装准确稳固。
5. 连接和调试：将水泵、控制器、压力传感器等设备进行连接，进行系统调试和功能测试。
6. 操作和维护：完成系统安装和调试后，进行操作和维护培训，确保系统正常运行，并定期进行设备检查和维护。
优点和应用恒压供水系统具有以下优点： - 水压稳定：恒压供水系统可以实时调整水泵的运行状态，保持水压的恒定，提高供水质量。
《PLC实现恒压变频供水系统的设计》范文
《PLC实现恒压变频供水系统的设计》篇一一、引言随着工业自动化和智能化水平的不断提高，PLC（可编程逻辑控制器）在工业控制领域的应用越来越广泛。
恒压变频供水系统作为现代建筑和工业生产中的重要组成部分，其稳定性和可靠性对于保障供水系统的正常运行至关重要。
本文将详细介绍如何利用PLC实现恒压变频供水系统的设计。
二、系统设计目标本系统设计的主要目标是实现恒压供水，即通过PLC控制变频器，使水泵电机运行在最佳状态，以保持供水压力的恒定。
同时，系统应具备自动化、智能化、高效率和低能耗的特点，确保供水的稳定性和可靠性。
三、系统组成恒压变频供水系统主要由PLC控制器、变频器、水泵电机、压力传感器、水管网等部分组成。
其中，PLC控制器是系统的核心，负责接收压力传感器的信号，根据设定的压力值控制变频器，从而调节水泵电机的运行状态。
四、PLC控制策略1. 压力采集：通过压力传感器实时采集供水系统的压力信号，并将其传输给PLC控制器。
2. 压力设定：在PLC控制器中设定目标压力值，与实际采集的压力值进行比较。
3. 变频控制：根据压力差值，PLC控制器输出控制信号给变频器，调节水泵电机的运行频率，使供水压力接近目标压力值。
4. 故障诊断与保护：PLC控制器具备故障诊断与保护功能，当系统出现故障时，能及时切断电源，保护设备安全。
五、系统实现1. 硬件选型与配置：根据系统需求，选择合适的PLC控制器、变频器、水泵电机和压力传感器等设备，并进行合理的配置。
2. PLC编程：根据控制策略，编写PLC程序，实现压力的实时采集、比较、控制和故障诊断与保护等功能。
3. 系统调试：对系统进行整体调试，确保各部分设备正常运行，达到恒压供水的目标。
4. 运行维护：定期对系统进行巡检和维护，确保系统的稳定性和可靠性。
六、系统优势1. 自动化程度高：通过PLC控制，实现供水的自动化，减少人工干预，提高工作效率。
2. 节能环保：根据实际需求调节水泵电机的运行状态，降低能耗，减少对环境的影响。
基于PLC的恒压供水系统的设计
基于PLC的恒压供水系统的设计恒压供水系统是一种实现供水自动控制和恒定水压的系统，其中PLC（可编程逻辑控制器）是系统的核心控制设备。
本文将介绍基于PLC的恒压供水系统的设计。
需要明确恒压供水系统的工作原理。
恒压供水系统通过感应水压信号，实时检测并调节水泵的运行状态，以保持恒定的水压。
当水压下降时，PLC将接收到水压信号，并根据预设的控制逻辑，自动启停水泵。
当水压恢复到设定的压力范围内时，PLC会停止水泵的运行。
1. 系统布局设计：首先需要对供水系统的布局进行设计。
包括水泵的位置安排、水源与供水管道的连接方式等。
通过合理的布局设计，可以确保供水系统的稳定运行。
2. PLC选型和安装：根据实际需求选择合适的PLC设备，并进行安装。
选型时需要考虑PLC的输入输出点数量，通信接口等因素。
安装时需要按照PLC的安装手册进行操作，确保PLC设备的正常运行。
3. 传感器的选择和安装：恒压供水系统的关键是实时检测水压信号。
需要选择合适的传感器来感应水压信号，并将信号输入到PLC中。
一般可以选择压力传感器或液位传感器作为水压信号的检测装置。
安装传感器时需要遵循传感器的安装手册，确保传感器的准确度和可靠性。
4. PLC程序编写：根据系统需求，编写PLC程序。
程序的编写需要根据实际情况设置水压的设定值、水泵的启停逻辑等控制策略。
编写完程序后，需要进行PLC程序的调试和测试，确保程序的正确性和稳定性。
5. 系统调试和优化：系统调试是确保恒压供水系统正常运行的关键步骤。
调试过程中需要检查各个设备的连接情况、信号传输的准确性等。
同时还需要对恒压供水系统进行性能优化，例如设置合理的启停控制逻辑，调整设定的水压范围等，以提高供水系统的稳定性和节能效果。
6. 系统运行和维护：系统调试完成后，可以正式启动恒压供水系统的运行。
在系统运行过程中，需要定期检查和维护系统设备，保持设备的正常运行。
同时也需要注意系统的安全性，定期检查阀门、电气连接等，确保供水系统的安全运行。
基于PLC的恒压供水系统的设计
基于PLC的恒压供水系统的设计随着工业技术的不断发展，PLC（可编程逻辑控制器）在自动化领域中发挥着越来越重要的作用。
PLC可以实现逻辑控制、运算处理、故障诊断、通信联网等功能，因此在工业生产中广泛应用。
在工业生产中，恒压供水系统是一种重要的自动化系统，它能够保证供水系统在不同负荷条件下稳定供水，提高了供水系统的效率和可靠性。
本文将介绍一种基于PLC的恒压供水系统的设计方案。
一、恒压供水系统的结构和工作原理1. 结构恒压供水系统通常由水泵、水箱、变频器、传感器、PLC控制系统、阀门等组成。
其中水泵负责将水送入水箱，变频器负责控制水泵的转速，传感器用于监测系统的压力、液位等参数，PLC控制系统负责根据传感器的反馈信号来对水泵进行控制，以保持系统的恒压供水。
2. 工作原理恒压供水系统的工作原理主要是通过PLC不断地监测系统的压力变化，当系统压力低于设定值时，PLC控制系统会通过变频器提高水泵的转速，增加供水量；当系统压力高于设定值时，PLC控制系统会通过变频器降低水泵的转速，减少供水量，以达到恒压供水的目的。
1. 水泵选择在恒压供水系统设计中，水泵的选择非常重要。
一般选用离心泵，因为它具有流量大、压力稳定等特点，适合恒压供水系统的要求。
2. 传感器选择恒压供水系统需要具有对压力和液位的监测功能，因此需要选择适合的传感器。
一般选用压力传感器和液位传感器，它们能够准确地监测到系统的压力和液位变化，并将这些信息传输给PLC控制系统。
3. PLC选择PLC控制系统是恒压供水系统的“大脑”，需要选择性能稳定、可靠性高的PLC。
一般选用国内外知名品牌的PLC产品，如西门子、施耐德等。
变频器作为恒压供水系统中控制水泵转速的关键设备，需要选择具有可调节范围广、响应速度快等优点的产品。
同样，一般选用国内外知名品牌的变频器产品。
5. 恒压控制算法设计在PLC控制系统中，需要设计恒压控制算法，通过对系统压力和液位的监测，不断地调节水泵的转速来实现恒压供水。
恒压供水系统设计
恒压供水系统设计2篇恒压供水系统设计（一）恒压供水系统是一种通过自动调节管网压力来实现稳定供水的系统。
其设计原理是通过控制设备，使得在各个用水点的供水压力保持不变，不受流速、水量和管道布置的变化影响。
恒压供水系统设计的目标是提供稳定的水压，确保用户在任何时间、任何位置都能得到符合需求的供水。
对于恒压供水系统的设计，首先需要确定系统所需的最小输出压力。
这可以根据用户需求、水压变化规律和供水区域的具体情况来决定。
然后，根据所需的最小输出压力确定恒压供水系统的工作参数，包括自动调节阀的开度、泵的流量和压力控制设置等。
在设计过程中，需要充分考虑用水的峰值和谷值，以及管道的阻力特性等因素。
根据实际情况，可以采用单一泵或多泵并联供水的方式来满足用水量的变化需求。
同时，还要考虑到水泵的启停次数，以减少能耗和设备磨损。
在安装恒压供水系统时，要确保管道的正常运行以及管网的稳定性。
为了避免噪音和水锤现象，需要进行合理的管道布置和降压装置的设置。
此外，还要注意管道的抗震性能和排气阀的设置，以保证系统的安全运行。
恒压供水系统设计（二）在恒压供水系统的设计中，需要考虑到不同区域的压力平衡和调节器的选择。
为了实现恒压供水，可以采用稳压罐、自动调节阀或调速泵等设备。
这些设备能够监测用水情况，并根据实际需求调整水压，保证供水的稳定性。
在恒压供水系统中，还需要注意水源的选择和利用。
优先选择自然水源，如地下水和河流水，以减少对自来水厂的依赖，并降低成本。
同时，要考虑水质的问题，采用适当的水处理设备进行处理，确保供水质量达到标准要求。
在设计恒压供水系统时，还应考虑到紧急情况的处理和备用供水的设置。
如遇到水源中断或管道故障时，要能够及时启动备用供水系统，以保证用户正常用水。
同时，要有紧急停水装置，用于紧急情况下的停水处理。
在系统运行过程中，要定期进行检查和维护，保证设备的正常工作和供水系统的稳定性。
对供水泵、自动调节阀和稳压罐等设备进行定期保养，清洗管道内部的杂质和沉积物，确保系统的畅通。
