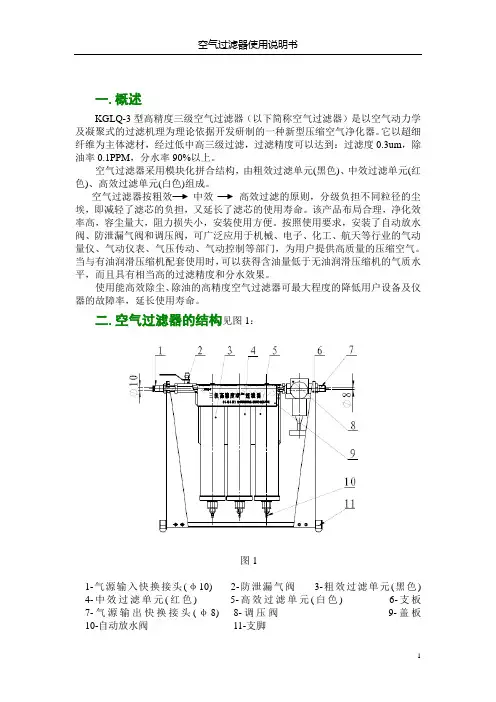

三级过滤器使用说明书
一.概述KGLQ-3型高精度三级空气过滤器（以下简称空气过滤器）是以空气动力学及凝聚式的过滤机理为理论依据开发研制的一种新型压缩空气净化器。
它以超细纤维为主体滤材，经过低中高三级过滤，过滤精度可以达到：过滤度0.3um，除油率0.1PPM，分水率90%以上。
空气过滤器采用模块化拼合结构，由粗效过滤单元(黑色)、中效过滤单元(红色)、高效过滤单元(白色)组成。
空气过滤器按粗效中效高效过滤的原则，分级负担不同粒径的尘埃，即减轻了滤芯的负担，又延长了滤芯的使用寿命。
该产品布局合理，净化效率高，容尘量大，阻力损失小，安装使用方便。
按照使用要求，安装了自动放水阀、防泄漏气阀和调压阀，可广泛应用于机械、电子、化工、航天等行业的气动量仪、气动仪表、气压传动、气动控制等部门，为用户提供高质量的压缩空气。
当与有油润滑压缩机配套使用时，可以获得含油量低于无油润滑压缩机的气质水平，而且具有相当高的过滤精度和分水效果。
使用能高效除尘、除油的高精度空气过滤器可最大程度的降低用户设备及仪器的故障率，延长使用寿命。
二.空气过滤器的结构见图1：图11-气源输入快换接头(φ10) 2-防泄漏气阀3-粗效过滤单元(黑色) 4-中效过滤单元(红色) 5-高效过滤单元(白色) 6-支板7-气源输出快换接头(φ8) 8-调压阀9-盖板10-自动放水阀11-支脚三.工作原理空气过滤单元的工作原理如图2所示图21-主体2-长拉杆3-滤芯4-滤杯5-分水器6-挡水板7-放水阀8-放水接头从气源过来的压缩空气通过主体1，从长拉杆2下面的出气口流出，流至分水器5，受环性隔板的反复撞击、折回，产生较大的惯性效应，获得较大的沉降速度，分离了油、水和杂质。
然后气流由下向上，首先经过预滤层，除掉微尘和较大的液珠，又经过中间滤芯3，再次过滤掉气流的油雾、固体灰尘。
使油水液滴不断流到挡水板6下面，经过自动放水阀7排除，洁净的空气由主体1上面的出气孔流出。
四.主要技术参数五.安装和使用(参见图1)1 空气过滤器箭头所示即为进气方向，不允许反装。
空气过滤器技术规格书
空气过滤器技术规格书A)总则1. 说明本节规定生产及安装永久的空气过滤器。
2. 一般要求a) 在运送时，仓库内及安装时应采用正确的保护设施保护空气过滤器。
b) 除有需要进行设备测试时，过滤器不应装置在过滤器屏框架上。
c) 除图纸特别指示外，所有送风系统应装置过滤器系统。
3. 质量保证a) 所有空气过滤器应采用生产此类设备至少有五年历史的厂商的产品。
b) 有关的规范和细则所有过滤器应符合当地消防局的要求。
4. 交付提交完整的目录数据，材料细则及过滤器的效率等，以供审批。
B)产品1. 概述a) 过滤器组合的最少操作效率应按本规范所指示的，并交由工程顾问审核。
b) 过滤器应采用防腐蚀的金属制造，而过滤器的支撑围栏和框架应是耐撞的。
c) 过滤器的外围，在框架内应是连续地拼合在一起，以防止空气分流。
d) 所有供本工程使用的过滤器必须为不含石棉物质的产品。
2. 框架a) 过滤器框架及支撑须为镀锌钢或铝材制造，周围设密封执圈。
托框须为 1.6 毫米“T”形切面结构。
b) 框架须为标准尺寸可适用于不同厂商出品之介质。
3. 永久性空气过滤器（可洗涤的、铝制的过滤介质和框架）供空调箱用a) 除在图纸上另有注明，所有盘管风机应安装空气过滤器。
b) 平面面板型过滤器的设计应由可清洁的胶卷波纹条状滤网丝制成的。
c) 板式过滤器的材质应为无纺布或铝网（50毫米厚）。
如无特别说明，其平均效率(Average Dust Weight Arrestance Efficiency即比重法)为65% (按ASHRAE标准52.1)。
d) 用于风机盘管的过滤器的材质应为尼龙网过滤器或铝网（不小于25毫米厚），如无特别说明，其平均效率(Average Dust Weight ArrestanceEfficiency即比色法)不小于60% (按ASHRAE标准52.1)。
e) 最大空气流量流过每一个过滤器不应大于厂家所提供的标准流量。
f) 过滤器应按最大的空间安装以防止空气从过滤器以外的地方流过。

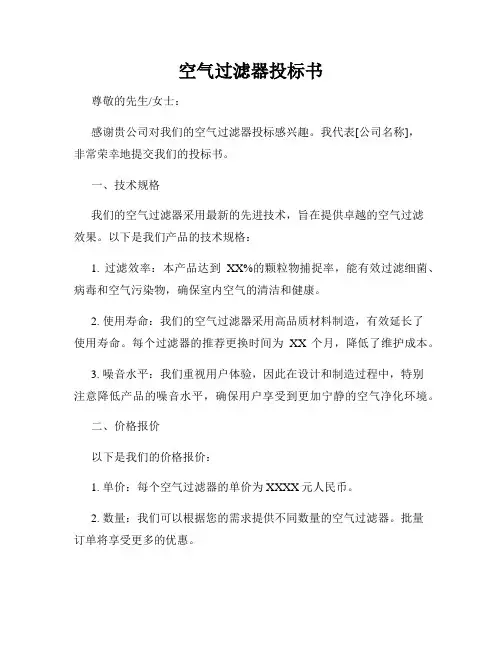

空气过滤器投标书
空气过滤器投标书尊敬的先生/女士：感谢贵公司对我们的空气过滤器投标感兴趣。
我代表[公司名称]，非常荣幸地提交我们的投标书。
一、技术规格我们的空气过滤器采用最新的先进技术，旨在提供卓越的空气过滤效果。
以下是我们产品的技术规格：1. 过滤效率：本产品达到XX%的颗粒物捕捉率，能有效过滤细菌、病毒和空气污染物，确保室内空气的清洁和健康。
2. 使用寿命：我们的空气过滤器采用高品质材料制造，有效延长了使用寿命。
每个过滤器的推荐更换时间为XX个月，降低了维护成本。
3. 噪音水平：我们重视用户体验，因此在设计和制造过程中，特别注意降低产品的噪音水平，确保用户享受到更加宁静的空气净化环境。
二、价格报价以下是我们的价格报价：1. 单价：每个空气过滤器的单价为XXXX元人民币。
2. 数量：我们可以根据您的需求提供不同数量的空气过滤器。
批量订单将享受更多的优惠。
3. 运输成本：根据货物的目的地和运输方式，我们将计算出最合适的运输成本。
三、交付时间一旦合同签署，并收到您的付款，我们将尽快处理您的订单。
通常交货时间为XX天/周。
四、售后服务我们将提供一流的售后服务，以确保您对我们的空气过滤器感到满意。
我们的售后服务包括：1. 产品保修：所有产品在保修期内，如出现质量问题，我们将提供免费的维修和更换服务。
2. 技术支持：如果您需要使用或安装方面的帮助，我们的技术人员将随时为您提供支持和指导。
3. 反馈处理：我们重视客户的意见和反馈，如有任何问题或建议，请随时与我们联系。
五、公司资质作为您可信赖的合作伙伴，我们愿意提供以下公司资质作为参考：1. 公司注册证书：[公司名称]是一家合法注册并获得正式批准的公司。
2. 资质认证：我们公司产品符合相关国家和行业标准，并取得了ISO XXXX认证。
附录：产品目录在此邮件中，我们还附上了我们的产品目录，以供您查阅。
我们期待与贵公司建立长期的合作关系，如果您有任何疑问或需要进一步的信息，请随时与我们联系。
洁净空调-技术规范
洁净室技术规范1.空气净化处理第5．4．1条各等级空气洁净度的空气净化处理，均应采用初效、中效、高效空气过滤器三级过滤。
注：100,000级空气净化处理,可采用亚高效空气过滤器代替高效空气过滤器。
第5．4．2条确定集中式或分散式净化空气调节系统时，应综合考虑生产工艺特点和洁净室空气洁净度等级、面积位置等因素。
凡生产工艺连续、洁净室面积较大、位置集中以及噪声控制和振动控制要求严格的洁净室，宜采用集中式净化空气调节系统。
第5．4．3条净化空气调节系统设计应合理利用回风。
凡工艺过程产生大量有害物质且局部处理不能满足卫生要求或对其他工序有危害时，则不应利用回风。
第5．4．4条净化空气调节系统除直流式系统和设置值班风机的系统外，应采取防止室外污染空气通过新风口渗入洁净室内的防倒灌措施。
第5．4．5条空气过滤器的选用、布置和安装方式，应符合下列要求：一、初效空气过滤器不应选用浸油式过滤器二、中效空气过滤器宜集中设置在净化空气调节系统的正压段；三、高效空气过滤器或亚高效空气过滤气宜设置在净化空气调节系统末端；四、中效、亚高效、高效空气过滤器宜按额定风量选用；五、阻力、效率相近的高效空气过滤器宜设置在同一洁净室内；六、高效空气过滤器的安装方式应简便可靠，宜于检漏和更换。
第5．4．6条送风机可按净化空气调节系统的总送风量和总阻力值进行选择。
中效、高效空气过滤器的阻力宜按其初阻力的两倍计算。
第5．4．7条净化空气调节系统如需电加热时，应选用管状电加热器，位置应布置在高效空气过滤器的上风侧，并应有防火安全措施。
2.采暖通风第5．5．1条洁净室的采暖型式，应按下列不同情况确定：一、100级、1000级、10，000级洁净室，不应采用散热器采暖；l00，000级洁净室，不宜采用散热器采暖。
二、值班采暖可利用技术夹道的散热器进行间接采暖，或采用间歇运行净化空气调节系统、值班风机系统进行热风采暖。
第5．5．2条散热器应采用表面光滑、不易积尘、便于清扫的型式。
技术规格书模板
封面XXXXXX（生产线或设备）技术规格书（封面标题二号宋体加粗）编制：校核：审核：审定：会签：批准：山西汾西重工有限责任公司 XXX部门年月日（三号宋体）正文XXXXXX（生产线或设备）技术规格书1、生产线（设备）名称ＸＸＸ生产线或设备2、数量（台/套）1）机房配电柜1套、2）模块化UPS（不间断电源）1套，要求包含UPS主机及2个16KW功率模块,蓄电池（延时240分钟/12V100AH电池两组，共计128块）4）机房内恒温恒湿精密空调1台3、生产周期Ｘ月/周4、用途说明基于用于机房内的相关重要精密设备的正常运行，而且保障后续机房的扩容及安全稳定，需要针对于原机房内的供配电系统、UPS系统、制冷系统做出改造，以适应机房不断升级的系统要求，更加有利的保障机房内的相关涉密及非涉密精密设备的正常运行5、基本要求1、资质投标公司主体需要出具相应的代理商资格证明原件，并且需要出具针对此项目的项目授权及售后服务承诺书原件。
2、认证相关主要设备（UPS、精密空调）需要出具相应的认证证书（ISO9000、ISO14000），UPS 需要出具TLC认证及相应的检测报告、精密空调需要出具相应的生产许可证、检测报告等3、全新/进口/国产投标商所投产品必须为全新原厂设备，如果是进口货物，需要提供相应的报关手续，如果是国内生产的设备，需要标明设备生产地。
4、符合具体标准5、要求相关涉及到的产品为同一品牌，以保障设备的稳定性以及后续的维护及售后方便。
6、组成与具体技术要求（严格按照可研报告里批复的指标执行，如需变更提交调整报告。
可研报告中批复的规格及要求和可研报告中未提及的重要条款要在序列号前打＊符号）如：＊6.1.1 配电系统要求：配电柜中使用的元器件要求为施耐德或ABB品牌，具体要求可参考配电图纸。
UPS精密输出柜要求集成在UPS主机内，以便于管理（详见配电图纸）。
＊6.1.2 UPS系统要求：1、一套模块化热插拔式UPS，每个功率模块为16KW/KVA，输入功率因数为1，要求整体功率柜总功率为48KW。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气过滤和净化装置
第一节总则
1.1.1 说明
本章说明有关永久性空气过滤器、一次性空气过滤器、袋形空气过滤器及活性碳过滤
器的制造及安装的技术规格要求。
1.1.2 一般要求
A. 无论在运送、储存及安装期间，应采取正确的保护设施，以确保空气过滤器在
任何情况下不受破损。
B. 在进行设备测试前，过滤器不应装置在过滤器框架上。
C. 除图纸特别标示外，所有新风及送风系统应设有过滤器装置。
1.1.3 质量保证
D. 所有空气过滤器及其配件须由同一家具有至少五年或以上生产过滤器经验的厂
商提供。
E. 所有过滤器之防火功能须符合美国消防协会(NFPA)及当地消防局的要求。
F. 系统设计、系统之各项指标、系统设备、材料及工艺均须符合本章内所标注的
规范/标准，或其它与该标准要求相符的中国或国际认可的规范/标准。
1.1.4 资料呈审
提交完整的技术资料，包括材料细则及过滤器的效率等，以供审批。
第二节产品
1.2.1 概述
A. 过滤器组合的过滤效率须不少于本说明书的要求。
B. 过滤器外框应采用防腐蚀的金属制造，而过滤器的支撑围栏和框架应是坚固耐
用的。
C. 过滤器的外围，应连续及紧密地拼合在框架内，以防止空气旁流。
D. 所有供本工程使用的过虑器必须为不含石棉物质的产品。
1.2.2 框架
E. 过滤器框架及支撑须为镀锌钢或铝材制造，周围设密封垫圈。
托框须为1.6毫
米“T”形切面结构。
F. 框架须为标准尺寸可适用于不同厂商出品之介质。
1.2.3 永久性的空气过滤器（可洗涤的，铝制过滤介质和框架）
G. 除在图纸上另有注明，所有空调机、处理新风机、风机盘管和新风风机都应安
装空气过滤器。
H. 平面板式过滤器的设计应由可清洁的胶卷波纹条状滤网丝制成的。
I. 板式过滤器应为50毫米厚（风机盘管则为25毫米厚），过滤介质则依照制
造厂商的标准。
其平均效率(Average Dust Weight Arrestance Efficiency)为
65%(25毫米厚按60%)(按ASHRAE标准52.1)。
J. 流过每一个过滤器的最高风量不应大于厂家所订定的标准。
K. 过滤器应安排覆盖整个框架空间以防止空气从过滤器以外的地方流过。
L. 所有空调机、处理新风机及新风风机的过滤器截面风速不应大于 2.5米/秒。
过滤器的最初压力损失应小于75Pa。
G. 所有风机盘管的过滤器截面风速不应大于1.5米/秒。
过滤器的最初压力损失
应小于7.5Pa。
1.2.4 袋形空气过滤器
M. 介质：须为加筋之防火、非织人造纤维折迭成连串之袋形，紧镶于集气包上。
N. 托框：除符合本章2.2节外，每个过滤器单元皆配有防锈之钢枝骨架以支撑介质抵抗风力，及不使介质下坠或摆动。
O. 预过滤器：袋形过滤器须配有预过滤器同时使用。
预过滤器之规格见本章2.3节。
P. 过滤器载面风速不应大于2.5米/秒。
依照ASHRAE标准52.1，其过滤器效率(Dust-Spot Efficiency)为不少于65%及最初压力损失应小于75Pa。
1.2.5 活性碳过滤器
Q. 由厂家所制造的滑动装置含活性碳板的空气过滤网，设有50毫米厚的不再用的首级过滤器及厂制的加固重规质镀锌纲维修门。
R. 过滤器箱应设有气密封可拆除的维修门，活性碳过滤板可从拆除的维修门滑入箱内。
S. 空气阻力不能大于80Pa及其截面风速不应大于2.5米/秒。
T. 在镶板内的吸收剂，其厚度应是一致平均布置，使吸收剂不被压实。
在选择吸收剂时，应选取其最佳的吸收效率。
而在每一立方米/秒的设计风量，最少提
供40kg的吸收剂重量。
U. 最高经过过滤器的风量不应大于制造厂所定下的标准容量。
V. 过滤器的过滤效率应不少80%及其停留时间不少于0.2秒。
1.2.6 备用
W. 对每种风机盘管、空调机、处理新风机及新风风机提供3%的备用过滤器。
X. 对所有采用一次性过滤器的空调机及处理新风机，各提供一套备用过滤器。
Y. 在验收后，提交所有备用过滤器给业主。
Z. 按所安装的臭氧发生器、紫外光消毒灯、光氢离子化装置、氧生空气净化装置的数量提供2%作为备用。
E. 在验收后，须安排提交所有备用过滤器及设备供业主日后使用。
第三节实施
1.3.1 安装
A. 所有空调机、处理新风机、风机盘管及新风风机皆须安装过滤器。
B. 过滤器应按标准型式设计，其最大面积是600mm x 600mm。
而每一标准组件
与支撑框架之间的空隙应用密封胶垫密封以防止漏风。
C. 对设有过滤器之通风系统，在没有装设临时或永久性过滤器前不可开动风机。
D. 交货前须将所有空气过滤器更新，连同备用过滤器一同移交。
第四节、技术要点
A 其它基本参数参见图纸
第五节设备交货时应提供以下技术文件：
A 中文版的设备运行、维修、保养手册（含安装尺寸图、使用说明书)
B 产品的检验合格证书等。
