侧卸式轨道运输矿车尺寸标准
矿山机械术语 第4部分：矿用运输设备-最新国标
目次1范围 (1)2术语和定义 (1)2.1地下窄轨运输车辆 (1)2.1.1基本术语 (1)2.1.2结构术语 (1)2.1.3梭式矿车 (3)2.1.4斗式转载车 (8)2.1.5固定车箱式矿车 (12)2.1.6翻斗式矿车 (13)2.1.7侧卸式矿车 (13)2.1.8底卸式矿车 (14)2.1.9底侧卸式矿车 (14)2.1.10斜井人车 (15)2.1.11平巷人车 (17)2.1.12材料车 (18)2.1.13平板车 (18)2.1.14专用车 (19)2.1.15混凝土搅拌运输罐车 (19)2.1.16辅助设备 (19)2.2地下无轨运输车辆 (27)2.2.1基本术语 (27)2.2.2运矿车 (28)2.2.3辅助车辆 (31)2.3地上无轨运输车辆 (34)2.3.1 (34)2.3.2 (34)2.3.3 (34)2.3.4 (34)2.4地下吊挂运输设备 (34)2.4.1单轨吊车 (34)2.4.2架空索道 (39)2.5地下吊挂运输设备 (48)2.5.1基本术语 (48)2.5.2结构术语 (49)矿山机械术语第4部分：矿用运输设备1范围本文件规定了矿用运输设备的术语和定义。
本文件适用于矿用运输设备的设计、科研、制造、使用、教学、管理、出版、学术交流和国际贸易等领域。
2术语和定义2.1地下窄轨运输车辆2.1.1基本术语2.1.1.1矿车容积car volume矿车车箱平装时的几何容积。
2.1.1.2矿车载重量car load capacity矿车容积与所盛装矿岩或物料松散密度的乘积。
2.1.1.3轨距gauge地下窄轨线路上两条钢轨轨头内缘的间距。
地下窄轨轨距有600mm、762mm和900mm三种。
2.1.1.4轴距wheelbase矿车前后两轴中心线间的距离。
2.1.1.5牵引高hauling height连接器高度height of coupler矿车连接器中心线至轨面的距离。
矿山轨道运输标准
第一讲：平巷运输一、基础规定：1、运输巷道两侧（包括管、线、电缆）与运输设备最突出部分之间的距离，应符合下列要求：（1）、生产矿井新掘运输巷道的一侧，从巷道道渣面起1.6m的高度内，必须留有宽0.8m（综合机械化采煤矿井为1m）以上的人行道，管道吊挂高度不得低于1.8m；巷道另一侧的宽度不得小于0.3m（综合机械化采煤矿井为0.5m）。
巷道内移动变电站或平板车上综采设备的最突出部分，与行帮支护的距离不得小于0.3m。
（2）、生产矿井已有巷道人行道的宽度不符合上述要求时，必须在巷道的一侧设置躲避硐，2个躲避硐之间的距离不得超过40m。
躲避硐宽度不得小于1.2m，深度不得小于0.7m，高度不得小于1.8m，躲避硐内严禁堆积物料。
（3）、在人车停车地点的巷道上下人侧，从巷道道碴面起1.6m的高度内，必须留有宽1m以上的人行道，管道吊挂高度不得低于1.8m。
2、在双轨运输巷中：两列列车最突出部分之间的距离，对开时不得小于0.2m，采区装载点不得小于0.7m，矿车摘挂钩地点不得小于1m。
3、轨道使用及铺设轨道的要求（1）新建或改扩建的矿井中，对运行7t及其以上机车或3t及其以上矿车的轨道，应采用不低于30kg/m的钢轨。
（2）轨道铺设要求：A、扣件必须齐全、牢固并与轨型相符。
轨道接头的间隙不得大于5mm，高低和左右错差不得大于2mm。
B、直线段2条钢轨顶面的高低差，以及曲线段外轨按设计加高后与内轨顶面的高低偏差，都不得大于5mm。
C、直线段和加宽后的曲线段轨距上偏差为+5mm，下偏差为-2mm。
D、在曲线段内应设置轨距拉杆。
E、轨枕的规格及数量应符合标准要求，间距偏差不得超过50mm。
道碴的粒度及铺设厚度应符合标准要求，轨枕下应捣实。
对道床应经常清理，应无杂物、无浮煤、无积水。
F、同一线路必须使用同一型号钢轨。
道岔的钢轨型号，不得低于线路的钢轨型号。
G、矿井轨道使用期间应加强维护，定期检修。
二、运行规定：1、在煤（岩）与瓦斯突出矿井必须使用矿用防爆特殊型蓄电池电机车或矿用防爆型柴油机车防爆蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪，柴油机车必须设置便携式甲烷检测报警仪。
侧卸式矿车详细说明
侧卸式矿车
侧卸式矿车是一种高效、自卸载的运转设备，本身无能力，需与牵引机车配套使用的矿山装卸设备。
车箱的一侧或两侧可以打开，借助装在卸矿点上的卸矿曲轨使矿车倾斜，拉杆打开侧门卸矿的。
侧卸式矿车参数分为多种型号
侧卸式矿车简介
侧卸式矿车是一种高效、自卸载的运转设备，本身无能力，需与牵引机车配套使用的矿山装卸设备。
车箱的一侧或两侧可以打开，借助装在卸矿点上的卸矿曲轨使矿车倾斜，拉杆打开侧门卸矿的。
侧卸式矿车参数
轨距：600
轴距：800C
轮径：350D
牵引高度：320h
额定牵引力：60KN
卸载角：≥42°
装载量：4000KG
2500*1200*1300
外型尺寸：（长*
宽*高）
容积：
1.6m3
本信息源于山东中兖矿业设备制造有限公司。
侧卸车ZCY-60

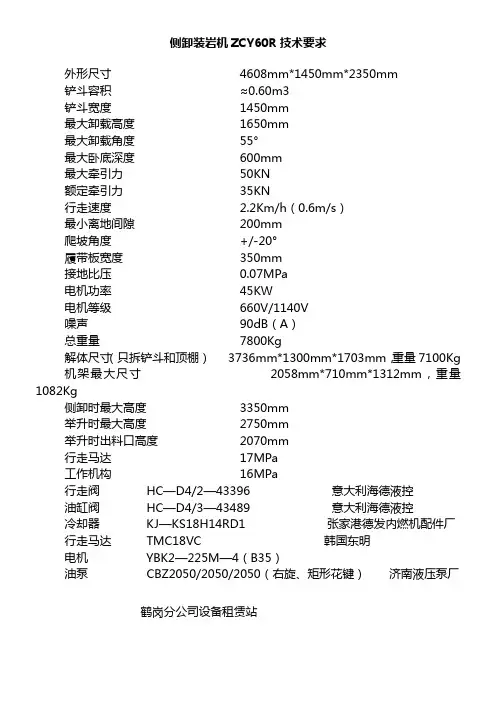

侧卸装岩机ZCY60R技术要求
外形尺寸4608mm*1450mm*2350mm
铲斗容积≈0.60m3
铲斗宽度1450mm
最大卸载高度1650mm
最大卸载角度55°
最大卧底深度600mm
最大牵引力50KN
额定牵引力35KN
行走速度 2.2Km/h（0.6m/s）
最小离地间隙200mm
爬坡角度+/-20°
履带板宽度350mm
接地比压0.07MPa
电机功率45KW
电机等级660V/1140V
噪声90dB（A）
总重量7800Kg
解体尺寸（只拆铲斗和顶棚）3736mm*1300mm*1703mm，重量7100Kg 机架最大尺寸2058mm*710mm*1312mm，重量1082Kg
侧卸时最大高度3350mm
举升时最大高度2750mm
举升时出料口高度2070mm
行走马达17MPa
工作机构16MPa
行走阀HC—D4/2—43396 意大利海德液控
油缸阀HC—D4/3—43489 意大利海德液控
冷却器KJ—KS18H14RD1 张家港德发内燃机配件厂行走马达TMC18VC 韩国东明
电机YBK2—225M—4（B35）
油泵CBZ2050/2050/2050（右旋、矩形花键）济南液压泵厂
鹤岗分公司设备租赁站
二0一三年四月二十六日。
侧卸矿车工作原理及技术参数
侧卸矿车曲轨侧卸矿车单侧曲轨侧卸矿车
曲轨侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。
*Zmkj002
侧卸式矿车由牵引车、绞车带动，可与凿岩钻、立爪装岩机和矿石溜开闸门放料系统配套结合装料，矿石块度不超过500毫米，根据矿车的负载容积，装料后经牵引动力引至（运行速度不超过1m/秒）专用曲轨卸料机构。
当车箱翻至水平成最大卸料角度时，车门也开到最大程度。
这时矿车卸料已全部完成。
返回时，矿车通过曲轨门又自动关闭到位。
侧卸式矿车翻斗形式分为曲轨式和液压式供用户选用。
1。
矿车 矿车大全
矿车1.固定式矿车的介绍固定式矿车是指矿山中输送煤、矿石和废石等散状物料的窄轨铁路搬运车辆，一般须用机车或绞车牵引。
并且它也常常应用在其它非金属矿石、桥梁，铁道工程、输导掘进等建筑运输工程中，用来运输砂土、石子等材料。
是一种短距离运输设备。
固定式系列矿车的结构简单，而且本身坚固耐用，它的阻力系数小、承载能力大、维修方便，具有多项优点，矿车卸载时是使用翻车机将整个车体翻转过来。
固定式矿车车箱与车架固定联接，须用翻车机将矿车翻转卸载。
其基本组成为车箱、车架、缓冲器、联接器和行走机构。
车架为一金属结构，能承受牵引力、制动力、矿车之间的碰撞力和钢轨冲击力缓冲器装在车架两端,用以缓和两车之间的冲击力。
联接器是联接机车和矿车的部件，常用的有插销链环和回转链，大型矿车采用兼具缓冲器作用的自动车钩。
行走机构是由4个车轮和2根轴组成的两个轮对。
矿车和物料的总和超过20吨时，一般应增加轮对数目。
对多于两个轮对的矿车，为便于通过弯道将两个轮对组成一个有转盘的小车，这种小车称为转向架。
2.MGC1.1-6固定式矿车MGC1.1-6固定式矿车维护与保养１、定期更换轮轴轴承润滑脂。
每３个月须将轴承清洗一次，并更换3号钙基润滑脂。
加入量为储油空腔的65～80％。
２、矿车每3个月定期检修一次。
３、轮轴装配时不得用大锤任意敲打，应以无冲击的机械压入。
４、矿车不使用时，一般露天存放。
对存放时间较长的矿车，应进行定期检查。
MGC1.1-6固定式矿车技术参数型号：MGC1.1-6容积：1.10立方米名义装载量：1吨最大装载量：1.8吨轨距：600mm外形尺寸：长2000mm宽880mm高1150mm轴距：550mm轮径：300mm牵引高度：320mm额定牵引力：60KN3.MGC3.3-9固定式矿车MGC3.3-9固定式矿车产品介绍MGC3.3-9固定式矿车是煤矿地面和井下巷道运输煤和矸石的一种主要运输设备。
同时也是其它非金属矿石、桥梁，铁道工程、输导掘进等建筑运输工程运输砂土、石子等材料的一种短距离运输设备。
6立方米底侧卸式矿车使用说明书
6m³底侧卸式矿车操作使用说明书KDC6.0 SM6m³底侧卸式矿车操作使用说明书共6页第3页1．车箱车箱的前、后端板和侧板均采用12mm厚的16Mn板焊接而成，在车箱四周外侧采用槽形钢板加固；翼板分别焊接在左、右侧板上，上方用角钢焊接成口字形，而且角钢上方和槽形钢板相连，以便能使车箱在极端恶劣的工作环境下也不致于损坏。
2．车底架底板采用25mm厚的钢板，在底板下面用角钢和钢板焊接，使底板足以能经受住装矿时矿石对底板的冲击力。
图一6m³底侧卸载式矿车1.车箱2.车底架3.轮轴4.卸载轮5.支撑弹簧6.缓冲橡胶弹簧与碰头3．轮轴轮轴由车轴、车轮和橡胶弹簧座组成。
车轮采用ZG340-640铸钢，橡胶弹簧座采用ZG340-640铸钢，橡胶弹簧座的左、右两侧作为弹簧的支承面，本矿车采用橡胶弹簧。
矿车过弯道时车辆由于挤压橡胶弹簧，而能使其产生部分横动，过卸载站后能便于与导框之间的对中复位。
6m³底侧卸式矿车操作使用说明书共6页第4页4．卸载轮矿车卸矿时用，当矿车过卸载站时，卸载轮便开始工作，它沿曲轨滚动从而使矿车底板打开，卸完矿石后再使底板闭合，重新回复到装矿状态。
5．缓冲橡胶弹簧与碰头缓冲与碰头安装在矿车两头，主要由缓冲橡胶弹簧、碰头、插销和单环链组成。
它能使矿车之间缓和并削减冲击力，延长车辆使用寿命。
6．支撑弹簧本矿车采用橡胶弹簧作为减振装置，扩大橡胶弹簧安装时的倾角，使之能承受更大的冲击载荷。
车架底板下面与橡胶弹簧座顶部的距离空载为70mm，在机车运行中这一距离将会逐步减小，但当此距离减小到55mm后，则应加调整片以抬高车架，加调整垫后如短期内出现间隙小于20mm则表明橡胶弹簧已失效，应更换新的橡胶弹簧，总的原则是不允许车架在运行过程中，刚性地冲击轮轴。
(见图二).图二支撑弹簧与轮轴。
侧卸式矿车招标技术要求
侧卸式矿车招标技术要求侧卸式曲轨矿车型号及数量：2.5m3侧卸式曲轨矿车100台套。
二、运行工况条件：1用途：磷矿矿山平巷与斜井提升运输工具（无瓦斯等易燃易爆气体）；2 环境温度：-5～30度；3空气湿度：大于95%。
三、工艺参数及技术要求：1 侧卸式曲轨矿车应用于18KG钢轨、轨距600mm的轨道上运输。
2 矿车容积：2.5m3；物料：磷矿石、岩石；物料比重：1.8吨/ m3；最大运行速度：20.52km/h。
3 侧卸式曲轨矿车外形尺寸为定制型：最大外形宽度不超过1.35米，矿车轨面以上垂直高度不超过1.48米；单台矿车总重不大于3吨。
（投标时请注明矿车外形尺寸、自重等）4 矿车与钢丝绳的连接方式为插销链环式连接；钢丝绳的直径为28mm5轴距、车轮直径、牵引高度、卸载角度由厂家优化设计确定。
（投标时请注明相关参数）（弯道转弯半径：平曲线15m；竖曲线20m）6斜井提升绞车为双卷筒提升，平巷牵引为XK-8蓄电池电机车一次牵引12台；轨道为双线轨道，两条轨道的中心线距离为1640mm。
卸矿点共用一套侧卸曲轨，由矿车厂家提供。
单台曲轨矿车为单侧卸料；两台曲轨矿车在卸矿点分别向相反的两侧卸料。
7矿车各部件按规范、标准制作；钢材选用国内大型钢厂的产品，材质、厚度符合行业标准，矿车经久耐用；车轮密封良好、加油方便，轴承采用哈瓦洛原厂产品。
曲轨面材质要求采用耐磨板，使用寿命长。
（投标时请注明各部件的材料选用、轴承的厂家和规格型等）8侧卸式曲轨矿车应经有效的除锈、防腐处理。
四、供货范围及要求：1、供货范围：2.5m3侧卸式曲轨矿车100台套，每台套均含：成套矿车，三连环、插销2套；另按要求提供侧卸曲轨二套。
2、设备按国家和行业相关技术标准进行生产、制造、检验和验收。
3、设备发货随机提供外购件产品合格证和说明书，矿车产品合格证，发货清单。
4、提供设备的备品备件和易损件清单（包括型号、规格、材质）、各种油和脂的技术指标和牌号要求；并长期低价向用户提供零配件和易损件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
侧卸式轨道运输矿车尺寸标准
一、车辆尺寸
侧卸式轨道运输矿车的车辆尺寸应符合以下标准：长度不应超过12m，宽度不应超过1.5m，高度不应超过2.5m。
二、车厢尺寸
车厢尺寸是衡量矿车装载能力的重要指标。
标准规定，侧卸式轨道运输矿车的车厢尺寸应符合以下标准：长度不应超过8m，宽度不应超过1.5m，高度不应超过2m。
三、轴距
轴距是指前后车轮之间距离。
根据矿井设计要求，侧卸式轨道运输矿车的轴距应符合以下标准：轴距不应超过4m。
四、轮距
轮距是指左右车轮之间距离。
标准规定，侧卸式轨道运输矿车的轮距应符合以下标准：轮距不应超过2.5m。
五、卸载高度
卸载高度是指矿车在卸载时，车厢底部与卸载轨道平面之间的高度差。
标准规定，侧卸式轨道运输矿车的卸载高度应符合以下标准：卸载高度不应超过
0.3m。
六、卸载距离
卸载距离是指矿车在卸载时，车厢沿着卸载轨道移动的距离。
标准规定，侧卸式轨道运输矿车的卸载距离应符合以下标准：卸载距离不应超过1m。
七、牵引力
牵引力是指矿车在牵引状态下，牵引机车提供的拉力。
标准规定，侧卸式轨道运输矿车的牵引力应符合以下标准：牵引力不应小于150kN。
八、制动距离
制动距离是指矿车在制动状态下，从开始制动到停车所经过的距离。
标准规定，侧卸式轨道运输矿车的制动距离应符合以下标准：制动距离不应大于2m。
