中央空调施工安装室外供热管道安装工艺
中央空调管道施工工艺、方法及主要技术要点
工作行为规范系列中央空调管道施工工艺、方法及主要技术要点（标准、完整、实用、可修改）编号：FS-QG-86594中央空调管道施工工艺、方法及主要技术要点Construction technology, methods and main technical points of centralair-conditioning pipes说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
中央空调管道工程施工工艺、方法及主要技术要点1.施工准备施工准备是保证施工顺利进行的前提，主要包括技术准备、物质准备、组织准备以及作业条件的准备等，其具体内容是:1.1熟悉与本工程有关的建设文件，了解工程重点和总体要求。
1.2研究施工图纸，了解设计意图和适用规范，认真做好图纸会审工作，施工图上存在的问题要商定解决办法，并在施工会审纪要中反映出来。
1.3编制施工方案、施工图预算。
1.4根据现场施工条件和施工总设计的要求，本专业工种的临时设施和施工现场的布置。
1.5根据土建施工进度情况组织劳动力进场施工。
1.6按施工要求组织劳动力、机具、材料进场1.7由工程项目经理和有关技术负责人组织进场施工人员认真学习施工图，明确设计意图和质量要求，并逐级进行技术交底，其内容包括工程特点、设计要求、施工工艺、质量标准、技术措施、安全措施、新技术新材料新工艺的实施方法等，并做好技术交底记录。
1.8注重现场施工管理，对已进场的劳动力和机具、材料，根据施工条件进行合理有效的调度使用，充分利用时间、空间，建立起文明施工秩序，完善施工资料积累和传递机制。
2.管道安装工程施工程序:现场绘制绘制加工草图支吊架制作管道预制需镀锌无缝钢管预组装支吊架安装--安装准备预组装管道拆除--管道镀锌管道安装系统试压系统清洗吹扫系统油漆、保温系统调试说明:管道系统安装调试与空调设备安装密切配合如管道安装及设备接口应等设备安装好后才可进行，系统调试应等设备单机试车合格后才可进行。
室外暖气管道施工方案1.4doc
室外暖气管道施工方案1.4在室外安装暖气管道时，施工方案至关重要，不仅会影响后续维护及使用效果，还关乎安全性和长期稳定性。
本文将介绍一种合理的室外暖气管道施工方案1.4，以确保系统运行顺利、效果良好。
施工前准备在实施施工前，首先需要确保施工图纸准确无误，按照设计规范进行安全审查。
确认施工现场周围无障碍物影响，清理施工区域，并确保施工人员具备相关资质和技能，做好施工队伍的调配。
施工步骤1.定位测量：根据设计图纸确定暖气管道的位置和走向，进行测量并标记。
2.基础施工：进行基础的挖掘工作，确保管道可以埋设在地下，以保护管道不受外界环境影响。
3.管道安装：根据设计要求，安装暖气管道，并注意管道之间的连接，确保连接紧密。
4.支架安装：安装管道支架，支撑管道并使其与地面保持一定高度，便于维护及排水。
5.保温处理：对暖气管道进行保温处理，防止管道在寒冷环境下冻裂，影响使用效果。
6.地面修复：完成管道安装后，对地面进行修复，确保施工现场整洁美观，并恢复正常使用。
施工质量控制在施工过程中，需严格按照设计要求和相关规范进行施工，确保施工质量。
同时，施工过程中应加强监督和检查，避免出现质量问题。
如发现问题及时调整，确保施工顺利进行。
施工后验收施工完成后，需进行验收，对暖气管道系统进行压力测试，检验系统是否正常运行。
同时对施工质量进行检查，确保与设计要求相符。
验收合格后方可投入使用。
总结室外暖气管道的施工方案1.4是保证系统运行正常的重要环节，通过严格的施工流程、质量控制及验收，可以确保系统的稳定性和安全性。
只有在施工过程中细致入微，严格遵守规范，才能保障暖气系统的长期稳定运行。

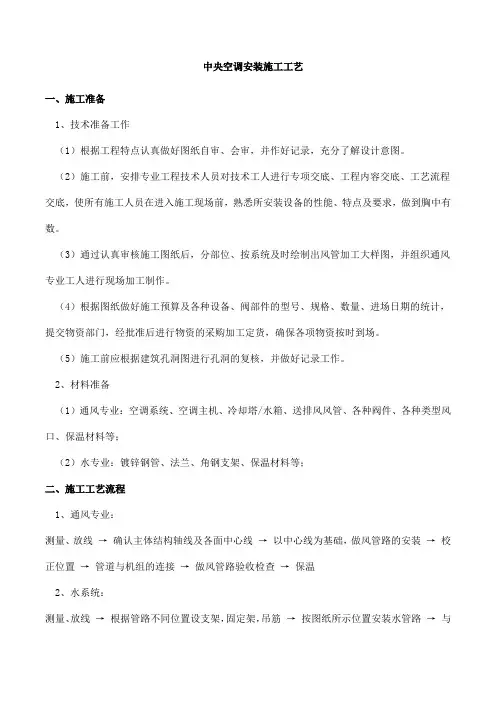

中央空调安装施工工艺
中央空调安装施工工艺一、施工准备1、技术准备工作（1）根据工程特点认真做好图纸自审、会审，并作好记录，充分了解设计意图。
（2）施工前，安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底，使所有施工人员在进入施工现场前，熟悉所安装设备的性能、特点及要求，做到胸中有数。
（3）通过认真审核施工图纸后，分部位、按系统及时绘制出风管加工大样图，并组织通风专业工人进行现场加工制作。
（4）根据图纸做好施工预算及各种设备、阀部件的型号、规格、数量、进场日期的统计，提交物资部门，经批准后进行物资的采购加工定货，确保各项物资按时到场。
（5）施工前应根据建筑孔洞图进行孔洞的复核，并做好记录工作。
2、材料准备（1）通风专业：空调系统、空调主机、冷却塔/水箱、送排风风管、各种阀件、各种类型风口、保温材料等；（2）水专业：镀锌钢管、法兰、角钢支架、保温材料等；二、施工工艺流程1、通风专业：测量、放线→确认主体结构轴线及各面中心线→以中心线为基础，做风管路的安装→校正位置→管道与机组的连接→做风管路验收检查→保温2、水系统：测量、放线→根据管路不同位置设支架，固定架，吊筋→按图纸所示位置安装水管路→与机组连接（包括风机盘管）→压力实验→外表面的防腐防锈处理→保温→清洁整理→检查验收三、施工技术要点1、通风专业：1.1 风管及部件的安装1.1.1 风管的安装：地上部分的空调风管采用镀锌钢板，钢板厚度按“通风与空调工程施工质量验收规范”（GB50243—2002）执行。
风管穿沉降缝用涂塑软管，一般风管法兰连接处垫料用8501胶带，排烟风管使用石棉扭缆。
1.2 支架安装1.2.1 支吊架安装是风管系统安装的第一道工序。
支吊架的形式应根据风管截面的大小及工程的具体情况选择，必须符合设计图纸或国家标准图的要求。
风管的支吊架间距如设计无要求时，对于不保温风管的支架间距应符合下列要求：（1）水平安装的风管直径或大边长小于400mm，其间距不超过4米；大于或等于400mm其间距不超过3米。
中央空调施工教程 管道连接
中央空调施工教程管道连接中央空调施工是一项系统工程，任何一个步骤出现问题都可能功亏一篑，因此，管道连接环节也应该被我们重视起来。
在冷水系统中,有直径较大的主干供水管,也有直径较小的用户供水支管。
对大直径水管，管与管之间的连接常采用焊接，对于小直径水管，管与管之间的连接，常采用螺纹联接。
新风系统和回风系统的安装：新风系统和回风系统的安装实际上是表面换热器、消声器、风机和风管的安装与连接。
连接过程中应注意以下几点：1)采用分段组对安装的方法，逐一将表面换热器、消声器、风机各段体抬上底座，校正位置后安装，相邻的两个段体之间加上中间段以及衬垫，再用螺栓连接严密牢固。
每连接一个段体前，将内部清除干净。
2)加热段与相连的段体，应采用耐热垫片做衬垫。
3)必须将外管路的水管冲洗干净后方可与空调机组的进出水管相连，以免将换热器水路堵死。
与机组管路相连时，不能用力过猛以免损坏换热器。
4)机组内部安装有换热器的放气及泄水阀门，为了方便操作，安装时也可在机组外部的进出水管上安装放气及泄水阀门。
通水时旋开放气阀门排气，排完后将阀门旋紧，停机后通过泄水阀门排出换热器管内的积水。
5)用冷、热水任作为介质的换热器，下部为进水口，上部为出水口。
6)检查电源电压符合要求后方可与电动机相接。
接通后先起动一下电动机，检查风机转向是否正确，如转向相反，应停机将电源相序改变，然后将电动机电源正式接好。
7)风机应接在有保护装置的电源上，并可靠地接地。
8)空调机的进出风口与风道间用软接头连接。
总之，高度的责任心与敬业精神，加上正确、科学的工作方法，是确保空调安装工程顺利、合理、有序、高效进行的关键所在。

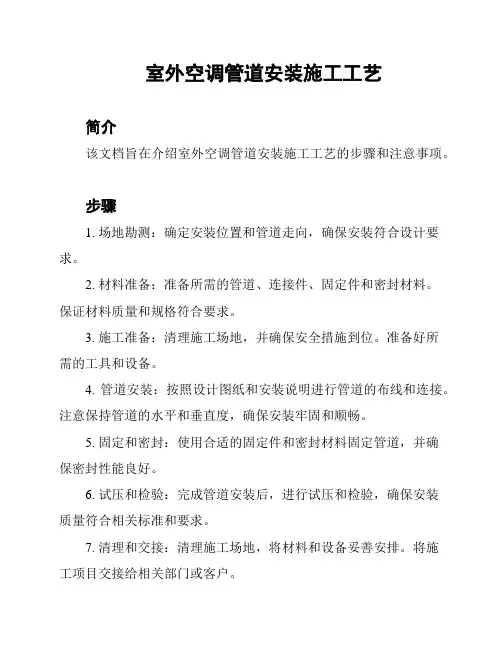

室外空调管道安装施工工艺
室外空调管道安装施工工艺
简介
该文档旨在介绍室外空调管道安装施工工艺的步骤和注意事项。
步骤
1. 场地勘测：确定安装位置和管道走向，确保安装符合设计要求。
2. 材料准备：准备所需的管道、连接件、固定件和密封材料。
保证材料质量和规格符合要求。
3. 施工准备：清理施工场地，并确保安全措施到位。
准备好所
需的工具和设备。
4. 管道安装：按照设计图纸和安装说明进行管道的布线和连接。
注意保持管道的水平和垂直度，确保安装牢固和顺畅。
5. 固定和密封：使用合适的固定件和密封材料固定管道，并确
保密封性能良好。
6. 试压和检验：完成管道安装后，进行试压和检验，确保安装
质量符合相关标准和要求。
7. 清理和交接：清理施工场地，将材料和设备妥善安排。
将施
工项目交接给相关部门或客户。
注意事项
- 安装前必须进行充分的场地勘测和设计，确保安装的准确性和合理性。
- 管道连接必须严密，使用适当的连接件和密封材料。
- 安装过程中要注意施工现场的安全，确保工人的人身安全和设备的完好。
- 施工过程中，要注意保护好现场周围的环境和设施，避免造成不必要的损坏。
- 完成施工后，进行必要的试压和检验，确保管道安装质量符合标准，并保证安全可靠性。
以上是室外空调管道安装施工工艺的简要介绍和步骤，希望对您有所帮助。
室外供热管道安装施工工艺标准
室外供热管道安装施工工艺标准室外供热管道安装施工工艺标准（QB-CNCEC J050701-2004）1 适用范围本工艺标准适用于厂区及民用建筑群（住宅小区）的饱和蒸气压力不大于0.7MPa，热水温度不超过130℃的室外供热管道安装。
2 施工准备2.1 原材料要求2.1.1 无缝钢管、焊接钢管、冲压弯头、阀门、型钢具有产品合格证,管道组成件表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷，表面不得有超过壁厚负偏差的锈蚀和凹陷。
阀门安装前，应作强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。
2.1.2 管件、法兰、螺栓、电焊条2.1.3 石棉橡胶垫、石笔、小线、铅油、机油等2.2 作业人员要求2.2.1 从事本标准适用范围内管道工程施工的焊工及无损检测人员，应取得质量技术监督部门颁发的特殊作业人员资格证书。
2.2.2 工程技术人员、质量检查人员应具备相应的专业资格。
2.2.3 配备满足施工需要的施工人员：管工、气焊工、油工、起重工、瓦工、砼工等。
施工人员已经过技术及安全培训。
特殊工种持证上岗。
2.3 主要工机具2.3.1 轮式起重机、起重机、电焊机、氩弧焊机、焊条烘干箱、X 射线探伤机、管道切割机、角向磨光机、水平尺、试压泵、板手、经纬仪、水准仪、液压弯管机等。
2.3.2 套丝板、管割刀、管钳、手锯、电锤、钢卷尺、钢直尺、撬杠、钢盘尺、压力表、温度计等。
2.4 外部环境条件2.4.1 施工现场已达到三通一平，图纸齐全。
2.4.2 到货的配管材料满足施工要求，施工所需机具、工具及消耗材料等配备齐全。
2.4.3 按施工平面布置图堆放材料，摆放施工机具，合理布置管道预制，临时设施。
2.4.4 不通行地沟半通行地沟或通行地沟的砌筑已完成。
钢管架或混凝土柱管架（砖砌管架）已全部施工完毕。
2.4.5 管道滑动支座、固定支座、导向支座均已预制成型。
2 操作工艺3.1 工艺流程3.1.1 直埋铺设放线定位→ 管沟开挖→ 管道铺设→ 补偿器安装→ 水压试验→ 防腐保温→ 填盖细砂→回填夯实3.1.2 管沟敷设定位放线→ 挖土方→ 砌管沟→ 支架预制、安装→ 管道安装→ 补偿器安装→ 水压试验→ 防腐保温→ 管沟盖板→ 回填土3.1.3 架空敷设放线定位→ 管架制安→ 管道安装→ 补偿器安装→ 水压试验→ 防腐保温3.2 操作细则3.2.1 定位放线、管沟开挖执行室外井池与管沟施工工艺。
中央空调施工安装室外供热管道安装工艺
中央空调施工安装室外供热管道安装工艺引言中央空调系统是大型建筑中常见的空气调节设备，它能够提供舒适的室内温度和空气质量。
为了实现中央空调的供热功能，在安装过程中需要进行室外供热管道的安装。
本文将介绍中央空调施工安装室外供热管道的工艺，旨在帮助施工人员正确进行安装操作，并确保系统的性能和安全。
工程前准备在进行室外供热管道安装之前，需要进行一系列的工程前准备工作，包括设计方案的制定、材料和设备的准备等。
设计方案制定根据建筑的具体情况和供热需求，制定供热管道的设计方案。
该设计方案应包括管道线路图、管径和材质的选择、安装位置等内容。
材料和设备准备根据设计方案，准备好所需要的材料和设备，包括供热管道、管道支架、管道连接件等。
这些材料和设备应符合相关的标准和规范要求。
安装工艺步骤在具备了工程前准备的条件之后，可以按照以下的步骤进行室外供热管道的安装。
1.确定安装位置和线路：根据设计方案确定室外供热管道的安装位置和线路。
在确定位置时，要考虑到供热管道的敷设长度、高差、避让障碍物等因素。
2.敷设管道支架：使用适当的管道支架将供热管道固定在建筑物的外墙或屋顶上。
支架的间距应符合相关的规范要求，以确保管道的稳定性和安全性。
3.安装管道连接件：根据设计方案，在管道的转弯或连接处安装适当的管道连接件，如弯头、三通、法兰等。
安装时要注意连接件的材质和规格与管道相符，确保连接的牢固性和密封性。
4.焊接管道：对于金属管道，采用焊接的方式将管道连接起来。
在进行焊接之前，应进行管道的切割、面部处理和对接，保证接头的质量和强度。
5.验收和测试：施工完成后，进行管道的验收和测试工作。
通过进行水压和气密性测试，确保管道的质量和性能符合要求。
同时，也要检查管道的连接是否牢固、无渗漏。
安全注意事项在进行中央空调施工安装室外供热管道的过程中，需要注意以下的安全事项。
1.安全防护：施工人员应做好安全防护工作，佩戴好各类防护用品，如安全帽、防护眼镜、防护手套等。
中央空调及通风管道安装施工技术措施
中央空调及通风管道安装施工技术措施1.1、管道材料本工程采用管道材料主要有：镀锌钢管、焊接钢管、无缝钢管,螺旋焊管,连接方式主要有：丝扣连接和焊接连接。
1.2、工艺流程1.3、材料检查1.3.1、材料进场后按规格材质分类进行堆放，做好标记，防晒及易潮物品放入仓库或临时棚下。
1.3.2、所有的管子、管件、阀门必须具有制造厂的合格证明书、否则，漏补所缺项目的检验，其指标符合现行国家或部颁技术标准。
1.3.3、管子、管件、阀门在使用前应按设计要求核实规格、材质、型号。
1.3.4、管子、管件、阀门在使用前应进行外观检查，要求表面无裂纹。
1.3.5、缩空、夹渣、折迭、重皮等缺陷；二无超过壁厚负偏差的锈蚀或凹陷。
1.4、阀门检验1.4.1、空调水系统阀门的安装（1）、阀门安装的位置、高度、进口方向必须符合设计要求，连接应牢固紧密。
（2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
（3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》12220-89的规定。
对于工作压力大于1及的主干管上起到切断作用的阀门，应进行强度和严密性试验，合格后方准使用。
其他阀门可不独进行试验，待在系统试压中检验。
（4）、制冷系统的阀门在安装前应进行严格的检查与验收，阀门安装前应进行强度和严密性试验，强度试验持续时间不小于5min,严密性试验持续时间不小于30s,不漏为合格。
●、强度、严密性试验压力为公称压力的1.5倍，时间为5分钟，壳体填料无渗漏为合格，并作好记录。
●、检查阀盖与阀体的接合应良好，填料饱满，垫片，螺栓齐全，传动部分灵活。
1.5、管道安装应具备下列条件：1.5.1、与管道连接的设备找正合格、固定完毕。
1.5.2、管道、管件及阀门等已经检验合格，有关技术证件齐全。
1.5.3、管道、管件及阀门等按设计要求核对无误，内部清理干净，不存杂物。
1.6、管道安装要求1.6.1、管道的切断：焊接钢管、无缝管采用机械切割或氧炔焰切割，切口表面平整，氧化铁和毛刺等清除干净。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 施工预备
2.1 材料要求：
2.1.1 管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无
飞刺、重皮及凹凸不平等缺陷、乱扣、方扣、断丝和角度不准等缺陷。
2.1.3 各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损害，
交底部位
交底人：
日期
接交人：
中央空调 施工安装 室外供热 管道安装
工艺
工程编号
交底部位 日期
中央空调 施工安装 室外供热 管道安装
工艺
交底部位
工程编号
日期
交底内容：
1 范畴
室外供热管道安装
本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于 0.8MPa，热水温度不超过 150℃ 的室外采暖及生活热水供应管道（包括直埋、地沟或架空管道）安装工程。
水平、小线等。
2.3 作业条件：
2.3.1 安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺
寸复核无误。
2.3.2 安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。
2.3.3 安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。
3 操作工艺
3.1 工艺流程：
铸造无毛刺、无裂纹，开关灵活严密，手轮无损害。
2.1.4 附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格
证及说明书。
2.1.5 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。
2.2 要紧机具：
2.2.1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。
2.2.2 工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、
3.1.1 直埋：
→ 防腐保温
放线定位 → → 挖 管 沟 → 管道敷设 → 补偿器安装 → 水压试验 →
→ 砌井、铺底砂
防腐保温修补 → 填盖细砂 → 回填土夯实
3.1.2 管沟：
放线定位 → 挖土方 → 砌管沟 → 卡架制安装 → 管道安装 →
中央空调 施工安装 室外供热 管道安装
工艺
工程编号 技术负责人：
