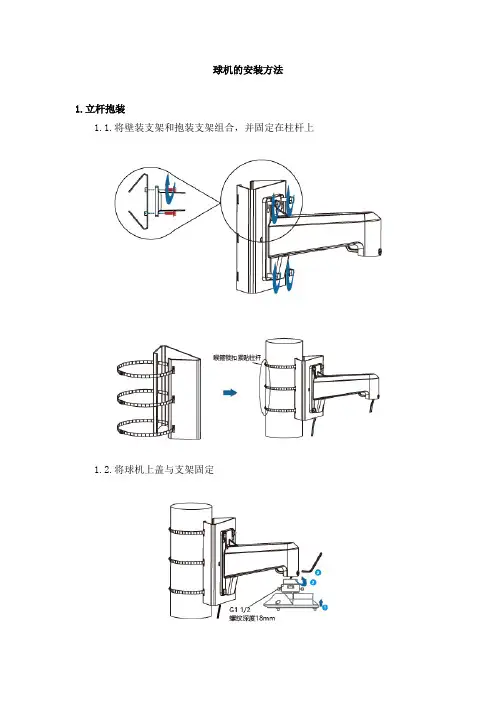

球机的安装方法1.立杆抱装1.1.将壁装支架和抱装支架组合,并固定在柱杆上1.2.将球机上盖与支架固定1.3.使用安全绳将摄像机挂到支架上1.4.将摄像机与上盖固定2.转角安装2.1.将角装支架和抱装支架组合并固定在安装位置2.2.将球机上盖与支架固2.3.使用安全绳将摄像机挂到支架上2.4.将摄像机与上盖固定3.墙壁安装3.1.固定壁装支架3.2.将球机上盖与支架固定3.3.使用安全绳将摄像机挂到支架上4.线缆连接4.1.连接电源线和接地线4.2.连接网线和防水接头4.3.连接GPS天线4.4.连接音频线4.5.连接告警线缆和RS485线缆4.6.绝缘防水处理使用波纹管保护线缆或者使用防水胶带包住线缆其他部分,并制作滴水弯。

4.7.将摄像机与上盖固定5.安装后检查●确认所有螺钉已经完全拧紧,以接合处不能偏移为准。

●确认摄像机与支架或者墙壁等之间的安装是稳固可靠的。

●确认工作的环境温度满足设备规格。

●设备安装在潮湿环境时,确认网线以及尾线已经做好绝缘防水处理,滴水弯位置正确。

●对于有接地线的摄像机,确认摄像机已接地,如果是PoE 交换机供电,则PoE 交换机也已接地。

●对于有镜头保护膜和机身固定胶条的摄像机,确认已撕掉摄像机镜头保护膜和机身固定胶条。

●确认设备能够正常上电运行。

●确认能够使用配置好的IP 地址登录设备Web 页面。

●确认能够通过Web 页面浏览实况。

●通过Web 页面查看画面,确认要检测的画面在镜头检测范围内,且图像清晰。

●确认夜视情况下,能够看清楚检测区域。

高速球机安装图解

高速球机安装图解

3.2.1安装高速球机支架,根据需要将电源线、报警输入输出线、视频线、控制线穿出支架。

如图不同类型的支架安装方式请参考第四章
3.2.2 悬挂类系列从上球罩包装箱里取出上球罩,将上球罩安装到各类支架上,如是室外高速球安装时,需要做好支架与上球罩的防水工作,请在外罩与支架处缠上生料带,如图示
3.2.3将电源线、报警输入输出线、视频线、控制线连接在上球罩接线板的各个接口上。

如图示
⑴报警输入线和辅助输出接口请参考本章3.4节
⑵电源接口和RS-485控制接口接线示意图如下图
3.2.4 接线完成后,检查并整理各类电缆线。

将盖板盖好,用一字螺丝刀将固定螺丝扭紧盖板。

如图示(图示为底盒组件正面)
3.2.5 从球芯包装箱里取出球芯,设置球机地址和波特率等参数。

球机机芯底盘,如图所示,在底板上有SW1、SW2两个拨码开关,用来设置球机的地址码、摄像机型号、波特率、控制协议等参数,具体设置方法见3.3“开关设置”。

3.2.6将球芯安装到上球罩上,将一体化球芯的红色卡扣和绿色卡扣与上球罩的红色标签和绿色标签相对应,然后先将绿色卡扣插入上球罩,后将红色卡扣插入上球罩,直到两边的卡扣都发出滴答的声音为止。

如图示
3.2.7安装下球罩
3.2.7.1将O形圈安装到下球罩外圈的凹槽上。

3.2.7.2将上球罩安全带末端接到下球罩内壁的螺栓上并用螺帽固紧。

3.2.7.3将下球罩推进上球罩里,对准安装螺丝孔,装上两个安装螺丝。

双目变焦全彩无线室外云台球机 快速安装指南说明书

双目变焦全彩无线室外云台球机 快速安装指南说明书

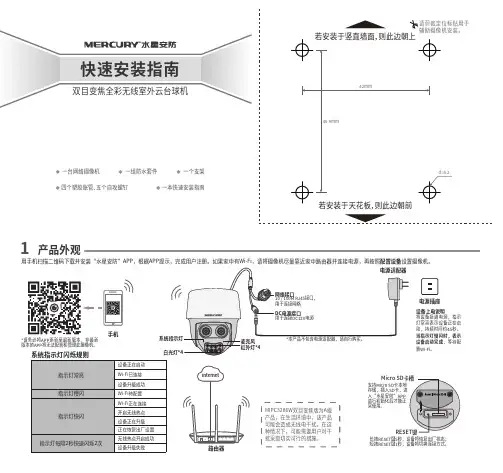

1产品外观一本快速安装指南一台网络摄像机一组防水套件四个塑胶胀管、五个自攻螺钉一个支架设备上电说明版本的APP将无法配置和管理此摄像机。

将设备接通电源,指示灯常亮表示设备正在启动,持续时间约45秒。

当指示灯慢闪时,表示设备启动完成,等待配置Wi-Fi。

支持Micro SD卡本地入“水星安防”APP 进行初始化后才能正常使用。

短按RESET键1秒,设备将切换连接方式。

MIPC3286W双目变焦版为A级产品,在生活环境中,该产品可能会造成无线电干扰。

在这种情况下,可能需要用户对干扰采取切实可行的措施。

设备安装2管理IPC3注意:安装摄像机的墙面需要至少能承受3倍于摄像机的总重。

建议采用直径6mm的钻头,钻孔深30-35mm。

安装后请打入配件螺钉,固定摄像机与支架,否则有掉落风险。

塑胶胀管,将自攻螺钉穿过支架的顶面,将设备固定在天花板上。

按照定位标贴打出底孔并塞入塑胶胀管,将自攻螺钉穿过支架的背面,将设备固定在墙面上。

将支架固定在抱杆上。

本产品支持吸顶、壁挂和抱杆三种安装方式。

安装完设备后,再给设备连接电源,设备启动完成会自动接入之前配置好的无线网络,待设备产品保修卡MERCURY产品售后服务承诺:一年保修。

详细售后条款可扫描二维码了解:声明:厂后重新配置;摄像机连接了家中的Wi-Fi后,若需改为APP直连摄像机的Wi-Fi 热点,只需短按RESET键1秒,再在APP中“我的-设备管理-Wi-Fi热点”中,按照页面提示配置。

当家中有Wi-Fi时,可通过APP为室外无线云台球机连接家中的Wi-Fi,实现实时预览和录像回放。

登录“水星安防”APP(也可以选择“暂不登录”以进入本地模式,但本地模式不支持远程预览、回放功能)。

1摄像机添加完成后,即可在“预览”界面看到监控画面。

3根据APP的页面提示,扫描二维码添加设备。

第一步:点击“+”,开始添加设备。

第二步:扫描机身上的二维码。

第三步:根据APP的提示,完成余下添加步骤。

网络球机安装方法

网络球机安装方法

网络球机安装方法

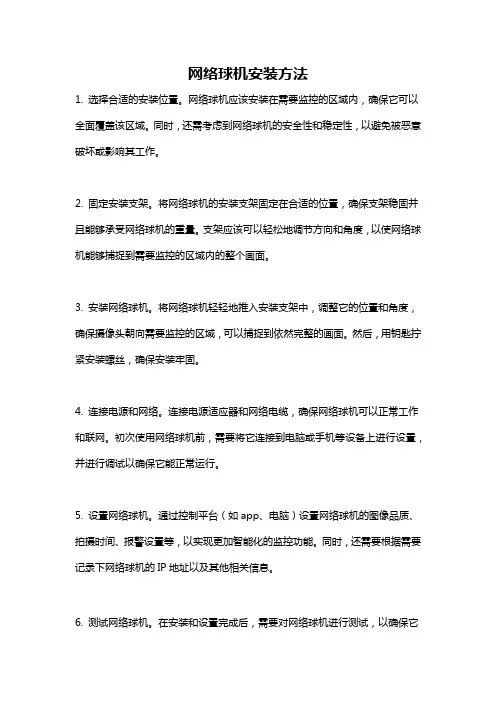

1. 选择合适的安装位置。

网络球机应该安装在需要监控的区域内,确保它可以全面覆盖该区域。

同时,还需考虑到网络球机的安全性和稳定性,以避免被恶意破坏或影响其工作。

2. 固定安装支架。

将网络球机的安装支架固定在合适的位置,确保支架稳固并且能够承受网络球机的重量。

支架应该可以轻松地调节方向和角度,以使网络球机能够捕捉到需要监控的区域内的整个画面。

3. 安装网络球机。

将网络球机轻轻地推入安装支架中,调整它的位置和角度,确保摄像头朝向需要监控的区域,可以捕捉到依然完整的画面。

然后,用钥匙拧紧安装螺丝,确保安装牢固。

4. 连接电源和网络。

连接电源适应器和网络电缆,确保网络球机可以正常工作和联网。

初次使用网络球机前,需要将它连接到电脑或手机等设备上进行设置,并进行调试以确保它能正常运行。

5. 设置网络球机。

通过控制平台(如app、电脑)设置网络球机的图像品质、拍摄时间、报警设置等,以实现更加智能化的监控功能。

同时,还需要根据需要记录下网络球机的IP地址以及其他相关信息。

6. 测试网络球机。

在安装和设置完成后,需要对网络球机进行测试,以确保它
能够正常工作并达到预期的目标。

这包括对网络球机的画质、监控范围、报警和录像功能等进行测试。

如果发现任何问题,应及时进行修理和调整,以确保网络球机的正常使用。

海康摄像机安装手册(半球、筒机、球机、迷你机、针孔机等) 本

海康摄像机安装手册(半球、筒机、球机、迷你机、针孔机等) 本

i.符号约定对于文档中出现的符号,说明如下所示:ii.安全使用注意事项●摄像机安装使用过程中,必须严格遵守国家和使用地区的各项电气安全规定。

●使用正规厂家提供的电源适配器,电源适配器具体要求参见产品参数表。

●不要将多个智能球连接至同一电源适配器(超过适配器负载量,可能会产生过多热量或导致火灾)。

●在接线、拆装等操作时要将摄像机电源断开,切勿带电操作。

●在墙壁或天花板上安装本产品时,请将摄像机固定牢固。

●为了避免热量积蓄,请保持摄像机周边通风流畅。

●如果摄像机出现冒烟现象,产生异味,或发出杂音,请立即关掉电源并且将电源线拔掉,及时与服务中心联系。

●如果摄像机工作不正常,请联系购买摄像机最近的服务中心,不要以任何方式拆卸或修改智能球。

●不要使物体摔落到摄像机上或大力振动摄像机,使摄像机远离存在磁场干扰的地点。

避免将摄像机安装到表面振动或容易受到冲击的地方(忽视此项可能会损坏摄像机)。

●请不要在高温、低温或者高湿度的环境下使用摄像机,具体温、湿度要求参加摄像机的参数表。

●适用于低温环境的低温型号设备,在启动之前会自动进行预加热。

预加热时间在不同的环境下时间有所不同,以确保加热充足后正常启动设备。

●不要将摄像机的镜头瞄准强光物体,如太阳、白炽灯等,否则会造成镜头的损坏。

●在室内使用的摄像机,不能暴露安装在可能淋到雨或非常潮湿的地方。

●避免将摄像机放在阳光直射地点、通风不良的地点,或如加热器或暖气等热源附近(忽视此项可能会导致火灾危险)。

●取下透明罩时,请避免用手直接接触透明罩,手指膜的酸性汗迹可能会腐蚀透明罩的表面镀层,影响图像质量。

●清洁透明罩时,使用足够柔软的干布或其它替代品擦拭内外表面,切勿使用碱性清洁剂洗涤,避免硬物刮伤透明罩。

●设备接入互联网可能面临网络安全问题,加强个人信息及数据安全的保护。

当发现设备可能存在网络安全隐患时,及时处理。

●合理配置所有的密码及其他相关产品安全设置,并妥善保管好用户名和密码。

球机安装步骤

球机安装步骤

球机安装步骤
步骤1拆封智能球
打开智能球包装盒,取出智能球,撕掉保护贴纸。

保刊第
步骤2
将组装好的智能球安全绳挂钩系于支架的挂耳上,连接各线缆,并将剩余的线缆拉入支架内。

≡≡
步骤3连接智能球与支架确认支架上的两颗锁紧螺钉处于非锁
紧状态(锁紧螺钉没有在内槽内出现),将球机送入支架内槽,并向左(或者向右)旋转一定角度至牢固。

步骤4
连接好后,使用1形内六角扳手拧紧两颗固定锁紧螺钉,使得球体能够稳定地挂在支架上。

步骤5固定完毕后撕掉红外灯保护膜,智能球安装结束。

球形摄像机安装注意事项

球形摄像机安装注意事项

球形摄像机安装注意事项
工程商在安装球机的时候常常会遇到许多问题,球形机安装时应当留意以下几点:
留意事项一:供电
为保证球机正常工作,供电电源不宜低于球机输入电压的标称值。

当标称值为24VAC,电压波动不宜超出±25%。

当市电电压波动超出+5%~-10%范围时,应设沟通稳压装置。

可安装UPS以供应不间断稳定电源供应。

留意事项二:接地
球机的接地主要分为外壳接地和内部电气接地。

外壳接地主要用来防止静电积累、电气漏电等,室外球机还特殊要加装外部防雷措施。

留意事项三:地环回路
即使设备有效接地,但球机和中心设备间不同地位的零电势存在差异、电源负载存在不均衡,仍会引起接地电位差,从而影响视频信号的正常传输,通常表现为图像中间有水平方向的杂波。

解决地环回路问题最有效的方法是在视频传输中增加地环隔离器。

留意事项四:防水
室外球机安装必需做防水处理。

对于悬吊式安装,球机与支架旋合处存在间隙。

若遇雨雪天气,
水会沿缝隙渗入内部造成危害。

因此,安装时应实行防水密封措施,杜绝雨水等从螺旋接口处进入。

为削减水汽进入支架,可将支架与立杆结合处用橡皮泥或硅胶等进行密封处理。

留意事项五:散热
球机工作时的散热问题也必需要考虑。

市场上部分品牌球机无室外型号,因此不能直接应用于室外,必需加配室外护罩等配件,以使其能适应户外恶劣的或极端的温差环境。

如何安装球形摄像机

如何安装球形摄像机

如何安装球形摄像机如何安装球形摄像机导语:随着球形摄像机的普及,在街道、路口、地铁、校园等地随处可见,但是呢,随着而来的问题也不容我们忽视。

就比如球型摄像机安装遇到的问题也增多,为大家提供常见球形摄像机故障排除法。

那么,今天我们就一起来了解如何安装球形摄像机的相关步骤内容吧。

如何安装球形摄像机安装球型摄像机步骤:1.先拨地址码。

按照二进制的规则算好需要安装摄像机的地址码,然后将护照拆下来,将地址码拨好,组装复原。

2。

固定球机支架,安装前,先要想好需要监控的方位和角度,选好安装位置,固定支架。

3,布线,将电源线、视频线、控制线依次布到摄像机处。

要求能从摄像机支架内穿出富裕15CM左右。

4,测试电源线电压,看是否与摄像机电压吻合,这部很重要,否则将烧毁摄像机。

5,安装摄像机,将摄像机线插入摄像机支架内,固定摄像机螺丝。

6,接线,将电源线、视频线(做好BNC接头或者水晶头),控制线分别按照一定顺序接好。

将光端机/录像机处的控制线,也按照相同接线顺序接好线。

视频线接入录像机。

7,测试摄像机,看有无图像,操作控制摄像机上下左右转动。

8,故障排除,无图像,先看摄像机是否有电,其次检查BNC/水晶头是否接触良好。

摄像机无法控制移动,检查控制线接触是否良好,之后检查控制线接线顺序是否一致。

内容推荐:注意事项一:接地球机的接地主要分为外壳接地和内部电气接地。

外壳接地主要用来防止静电积累、电气漏电等,室外球机还特别要加装外部防雷措施。

注意事项二:供电为保证球机正常工作,供电电源不宜低于球机输入电压的标称值。

当标称值为24VAC,电压波动不宜超出±25%。

当市电电压波动超出+5%~-10%范围时,应设交流稳压装置。

可安装UPS以提供不间断稳定电源供给。

注意事项三:地环回路即使设备有效接地,但球机和中心设备间不同地位的零电势存在差异、电源负载存在不均衡,仍会引起接地电位差,从而影响视频信号的'正常传输,通常表现为图像中间有水平方向的杂波。
