(推荐)高速球机安装图解
用户使用手册-海康球机
用户使用手册一体化智能高速球安全须知此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
警告事项提醒用户防范潜在的死亡或严重伤害危险。
注意事项提醒用户防范潜在的伤害或财产损失危险。
警告1. 请使用提供的电源适配器。
（使用其它电源适配器可能会导致火灾、电击或损坏设备。
）2. 请不要将多个球机连接至同一电源适配器。
（超过适配器负载量，可能会产生过多热量或导致火灾。
）3. 电源线插头插入电源插座时，请将插头插接牢靠。
4．在墙壁或天花板上安装本产品时，请牢固地固定住球机。
5．如该球机中出现冒烟现象，或产生恶臭，或发出杂音，请立即关掉电源并且将电源线拔掉，并同服务中心联系。
6. 如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。
（对未经认可的修改或维修所导致的问题，海康威视不承担责任。
）注意1.请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。
避免将设备安装到表面震动或容易受到冲击的地方。
（忽视此项可能会损坏设备）2.请不要在高温（超过60℃）或低温（低于－20℃）或高湿度地点安装设备。
（这可能会导致火灾或电击。
）3．在室内使用的球罩，不能暴露安装于可能淋到雨或非常潮湿的地方。
4．避免将设备放在阳光直射地点、或通风不良的地点，或如加热器或暖气等热源附近。
（忽视此项可能会导致火灾危险。
）目录第1章简介 (6)1.1 产品说明 (6)1.2 外观 (7)1.3 功能说明 (8)第2章安装 (13)2.1 安装准备 (13)2.2 安装 (13)2.3 初始设置 (19)2.4 开关设置 (19)2.4.1 球机地址设置 (20)2.4.2 波特率设置 (25)2.4.3 通讯协议设置 (26)2.4.4 其它设置 (26)第3章操作须知 (1)3.1 上电自检 (27)3.2 基本功能操作 (27)3.3 特殊功能预置点 (28)3.4 屏幕字符提示 (28)第四章菜单操作 (31)4.1 主菜单 (31)4.2 系统信息 (31)4.3 球机配置 (31)4.3.1 系统信息设置 (32)4.3.2 机芯功能 (34)4.3.3 运动模式 (35)4.3.4 线同步 (38)4.3.5 预置点 (38)4.3.6 巡航扫描 (41)4.3.7 模式路径 (43)4.3.8 隐私屏蔽 (44)4.3.9 报警输入 (45)4.3.10 配置清除 (47)4.4 恢复球机出厂设置 (47)4.5 机芯复位 (48)4.6 系统重启 (49)附录产品规格 (50)第1章简介1.1 产品说明海康威视球机不但配置了具备自动聚焦、自动白平衡等特色功能的高性能一体化机芯，而且内部集云台与数字解码器于一体，代表了新一代高技术监控产品的发展潮流。
普联TP-LINK红外网络高速球机 TL-IPC6220-DC 安装手册
06
软件配置
应用拓扑
当需要使用多台红外网络高速球机时，若单独管理每一台球机， 将使得网络管理工作繁琐而复杂。此时，推荐在网络中搭建一台 TP-LINK 网络硬盘录像机（NVR），由 NVR 统一管理网络中的所 有球机，组网方式如下图所示。
也可以通过局域网内电脑登录网络摄像机（IPC）的 Web 管理界 面进行管理，组网方式如下图所示。
登录球机管理页面
1） 设置电脑本地连接 192.168.1.X（2 ≤ X ≤ 254，且 X ≠ 60）。
07
2） 打开浏览器，在地址栏输入 IPC 默认管理地址 192.168.1.60， 回车；首次登录时，用户名默认为 "admin"，密码可空置，可 直接点击 " 登录 "。
08
3） 成功登录球机的管理页面如下图所示。可点击页面上的选项管 理球机工作状态。
该图标表示对操作内容的描述进行必要的补充和说明。
目录
设备清单与产品外观
01
设备清单
01
产品外观
01
设备安装
03
安装 micro SD 卡
03
安装支架和球机
04
软件配置
07
应用拓扑
07
登录球机管理页面
07
附录 A 技术参数规格
10
附录 B 常见问题解答
11
• 请确认曝光模式是否为自动，若为其他模式，请保证光圈设置大 于 F22。
问题 4：球机连接了拾音器，但录像没有声音。
• 请确保外接拾音器是否满足球机使用要求，本产品仅支持有源拾 音器输入。 • 请确认音频开关处于开启状态。

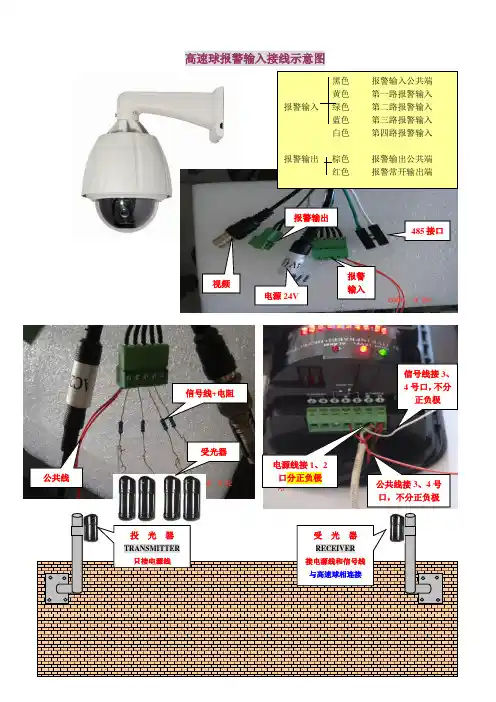

高速球接线方案和安装说明
高速球报警输入接线示意图485接口报警输出报警输入电源24V视频受光器公共线信号线+电阻监控主机（嵌入式硬盘录像机）报警输入示意图海康7204H-S1－USB接口；2－视频输入接口；3－视频输出接口；4－音频输入接口；5－音频输出接口；6－LAN网络接口；7－VGA 视频输出接口；8－报警输入/输出接口、RS-485输入/输出接口；9－DC+12V直流电源输入接口；10－电源开关；11－接地端。
录像机报警弹屏福克斯总线制报警系统接线示意图总线制主机说明书编程错误：P24 例如22防区 输入程序地址：【0052】--------》即防区号 + 30 输入数据位：01：【0】-------》应改为2非【0】 输入数据位：02：【1】-------》应改为2非【1】 请参看下编程注意的第5项。
机器本身自带8个防区，如果扩展，可再扩展240扩展时需要加模块，同时需在机器的82.2千欧电阻。
注意：模块接线方法请按说明书指示正确连接。
模块上有一组白色键是调节防区号用的，请看线上表的白色纸条，如果按键在上边表明是上边的那个数字代表的防区，例如5号键在上，8号键在上表示防区现在是8+1=9防区。
连线时注意：请参照右图：对射+47k 欧电阻+模块 编程时注意：1、报警主机正常时键盘状态：电源灯闪，准备灯亮，颜色绿色2、布防：输入 1 2 3 4 布防键3、撤防：撤防键 1 2 3 4 撤防键4、#代表前翻键，*代表后翻键，长按*字键5S 退出编程5、编程举例 以下括号里及X 是指要输入的当编程时 首先输入9876#0----》地址=（00XX ）-- 输入数字防区（X ） (X) # *按5秒退出。
例如9防区就是9876#0→ 0039→0→9→#-→*5秒钟例如12防区9876#0→ 0042→1→2→#-→*5秒钟例如22防区9876#0→ 0052→2→2→#-→*5秒钟高速球安装说明书1、安装方式及选配器件高速球安装方式及选配器件见表1：表1：高速球安装方式及选配器件将机芯内部提供的BNC视频接口直接插入到摄像机视频输出接口。
下面将根据球机安装的不同位置,简要分析不同情况下球机
在实际应用中，往往要根据不同的环境情况，将球机转动对准到进入到待追踪区域的移动目标上，下面将根据球机安装的不同位置，简要分析不同情况下球机该如何转动。
球机安装位置一：球机安装在待追踪区域的中心，如下图：其中有两个坐标系，大写X、Y表示待追踪区域的坐标系，是CC2530传感器节点所在的坐标系，人在该坐标系中的位置为（Xp,Yp），球机在该坐标系中的坐标为(Xc,Yc)；另外小写的x、y表示迷你球机（摄像头）坐标系，它以球机为坐标原点，它的作用是用来计算球机应该转动的角度的，因为球机的摄像头是有一个朝向的，如下图中指向右上方的黑线，这个朝向在球机坐标系中的绝对角度记为Theta_1，如图中蓝色线表示的角度，另外人相对于球机坐标系的角度记为Theta_2，如图中紫线表示的角度，注意这两个角度都是绝对角度。
在得到两个绝对角度后，只需相减便可得出，球机要对准区域内的人时需要转动的水平角度（两个角度之差），以及转动方向了（Theta_1比Theta_2小就左转，如图，反之亦然）。
那现在关键是如何得到两个角度，球机朝向角Theta_1是球机目前的朝向角，由于球机每次上电后会转动到一个固定的位置，相当于复位，所以我们在安装球机时可以先把它上电，让它转动到这个固定位置，然后断电，将球机朝向Y轴或者X轴安装，这里考虑朝向Y轴安装，安装完后球机朝向角Theta_1就是90°了，以后球机每次转动，都记下转动的角度大小，以及转动方向，例如球机向右转动了180°之后，那么球机现在的角度就是270°（90-180 + 360）了，供下次计算角度偏差使用。
另一个角度Theta_2是人相对于球机坐标系的角度，这可以通过球机坐标和人的坐标（在XoY坐标系中的坐标）计算出来，这里就不赘述了。
得到两个角度后，就可以得到球机需要转动的角度以及转动方向了，这里只讨论左右转动角度，球机在垂直方向暂且固定在45°。
大华防爆高清一体化高速球型摄像机安装指导书V1.0.0-130419
1.2 电气指标
电气指标如表 1-1 所示。
参数 输入电压 工作电流 功耗 预置位数量 预置位精度 电气连接
表 1-1 电气指标参照表 指标
220VAC（±15%） ≤250mA 15W /30W（室外加热器开启） 256 ±0.1°
防爆高清球机严格按照 GB3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》、GB3836.2-2010《爆 炸性环境 第 2 部分：由隔爆外壳“d”保护的设备》及 GB12476.1-2000《可燃性粉尘环境用电气设备第 1 部分：用外壳和限制表面温度保护的电气设备第 1 节：电气设备的技术要求》等标准设计制造，具有体积 小、重量轻、安装方便等特点，可广泛用于石油、化工、码头、港口、矿山、航天、航空、军工、粮食加 工等场所。
1.1 产品特点 ............................................................................................................................................- 1 1.2 电气指标 ............................................................................................................................................- 1 1.3 机械指标 ............................................................................................................................................- 1 1.4 环境条件 ............................................................................................................................................- 2 1.5 产品尺寸 ............................................................................................................................................- 2 1.6 安装孔位尺寸 ....................................................................................................................................- 2 -
MEGA ET-2000系列高速一体化智慧球形摄像机 安装手册
頁數
1 2
2
2
2
3
3
4
4 5 5 6 6 6 7 7
III
ET-2000 系列高速一體化智慧球形攝像機安裝手冊
本手冊之內容如有變動, 將不會另行通知, 也不代表松華國際股份有限公司之聲明◦ 本技術手冊相信是非 常準確的技術手冊◦ 松華國際股份有限公司將不會對不正確使用任何本公司之產品和軟件, 而引起的損失 或損壞作任何責任及賠償◦
Pin #
1 2 3 4 5 6
電纜名稱
RS-485 控制信號端 + RS-485 控制信號端 視頻輸出端 + 視頻輸出端 12V 直流電源輸入端 + 12V 直流電源輸入端 -
表1
電纜顏色
綠色 黃色 棕色 橙色 紅色 黑色
攝像機電路連接圖
圖4
3
ET-2000 系列高速一體化智慧球形攝像機安裝手冊
第五章 故障維修
產品運送回松華國際股份有限公司之前, 請先與松華國際股份有限公司聯絡◦ 說明產品故障的情況, 發生故障之環境和操作情況◦ 申報購買日期, 正常使用日期◦
7
圖7
VI. 地址設置
每個 ET-2000 球形攝像機都有一個獨立的地址碼, 這個獨立的地址碼在出廠前, 已經由廠方預先編輯好◦ 但用戶認為有需要更改攝像機的位址碼, 可以利用軟件作更改, 至於有關這套更改地址的軟件的資料, 請 與松華國際股份有限公司聯絡, E-mail: ◦
內置運台 設計精巧的機械驅動裝置◦ 結構簡單精密, 運行平穩、 無聲, 可瞬時反轉, 停止時無偏差、抖動◦ 能水平 360°連續無限制旋轉, 垂直方向掃描範圍 0°-90°, 真正意義上的全方位無盲點監視◦ 水平角速度 1°- 360°/ 秒◦ 垂直角速度 1°- 90°/ 秒◦ 長期運行穩定可靠, 免維護◦
超小型智能高速球型摄像机MG-HU系列.pdf
迷你高速球型摄像机安装和操作手册V1.2在使用本产品之前，敬请您仔细阅读本操作手册安全注意事项1．安装设备时，请安装于具有足够承受力的位置。
2．不要在超出限定的温度、湿度或电源规格的状态下使用本产品。
3．球机使用电源：DC12V/2A。
球机输入额定电压会在球机底座或相应的地方标明。
4．不要用强烈的或磨损性洗涤剂清洗设备。
清理污垢时，应以干布清理，污垢不易清除时，可用中性清洗剂轻拭干净。
5．禁止在易燃、易爆的危险区域存储、安装和使用本产品。
6．镜头上如果有尘灰，请使用专用镜头纸擦拭。
1．运输及保管过程中要防止重压、剧烈振动和浸泡等对产品造成的损坏。
2．使用中必须遵守各项电气安全标准，配用本机自带的专用电源。
RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离，必要时还要做好防雷击、防浪涌等防护措施。
3．请勿将任何异物或流体物质渗入机器中，以免损坏机器。
4．无论是使用中或非使用中，绝不可以使摄像机瞄准太阳或其它的强光物体。
5．本产品内部并无用户可自行维修的部件。
当机器有故障时，请勿轻易对机器进行任何修理操作，应先参照说明书查出故障，查不出原因则请专业人员维修。
有关维修工作，必须由我公司授权的维修人员进行。
自购买之日起整机保修三年（注：摄像机保修一年）安装目录一、安装说明 (1)1、外型尺寸图 (1)2、产品的安装方式 (2)3、黑罩的拆装方式 (4)二、摄像机的安装方式 (5)三、RS485总线的常识 (8)操作目录一、功能介绍 (11)二、菜单设置 (12)三、技术参数 (21)四、简易故障排除 (22)一、安装说明1.产品的外型尺寸图图1a)吸顶式安装图2图3b)室内壁挂式安装图4图5c)室外壁挂式安装图6图72．产品的安装方式1)吸顶式安装步骤。
a)打开产品包装，小心取出球机及其附件。
b)根据尺寸图在天花板上打好3个安装孔（如图8所示）。
c)用螺丝把球机底座固定到天花板上（如图8所示）。
高速球机安装图解
3.2.1安装高速球机支架，根据需要将电源线、报警输入输出线、视频线、控制线穿出支架。
如图不同类型的支架安装方式请参考第四章
3.2.2 悬挂类系列从上球罩包装箱里取出上球罩，将上球罩安装到各类支架上，如是室外高速球安装时，需要做好支架与上球罩的防水工作，请在外罩与支架处缠上生料带，如图示
3.2.3将电源线、报警输入输出线、视频线、控制线连接在上球罩接线板的各个接口上。
如图示
⑴报警输入线和辅助输出接口请参考本章3.4节
⑵电源接口和RS-485控制接口接线示意图如下图
3.2．4 接线完成后，检查并整理各类电缆线。
将盖板盖好，用一字螺丝刀将固定螺丝扭紧盖板。
如图示(图示为底盒组件正面)
3.2.5 从球芯包装箱里取出球芯，设置球机地址和波特率等参数。
球机机芯底盘，如图所示，在底板上有SW1、SW2两个拨码开关，用来设置球机的地址码、摄像机型号、波特率、控制协议等参数，具体设置方法见3.3“开关设置”。
3.2.6将球芯安装到上球罩上，将一体化球芯的红色卡扣和绿色卡扣与上球罩的红色标签和绿色标签相对应，然后先将绿色卡扣插入上球罩，后将红色卡扣插入上球罩，直到两边的卡扣都发出滴答的声音为止。
如图示
3.2.7安装下球罩
3.2.7.1将O形圈安装到下球罩外圈的凹槽上。
3.2.7.2将上球罩安全带末端接到下球罩内壁的螺栓上并用螺帽固紧。
3.2.7.3将下球罩推进上球罩里，对准安装螺丝孔，装上两个安装螺丝。
